地下室底板防水做法

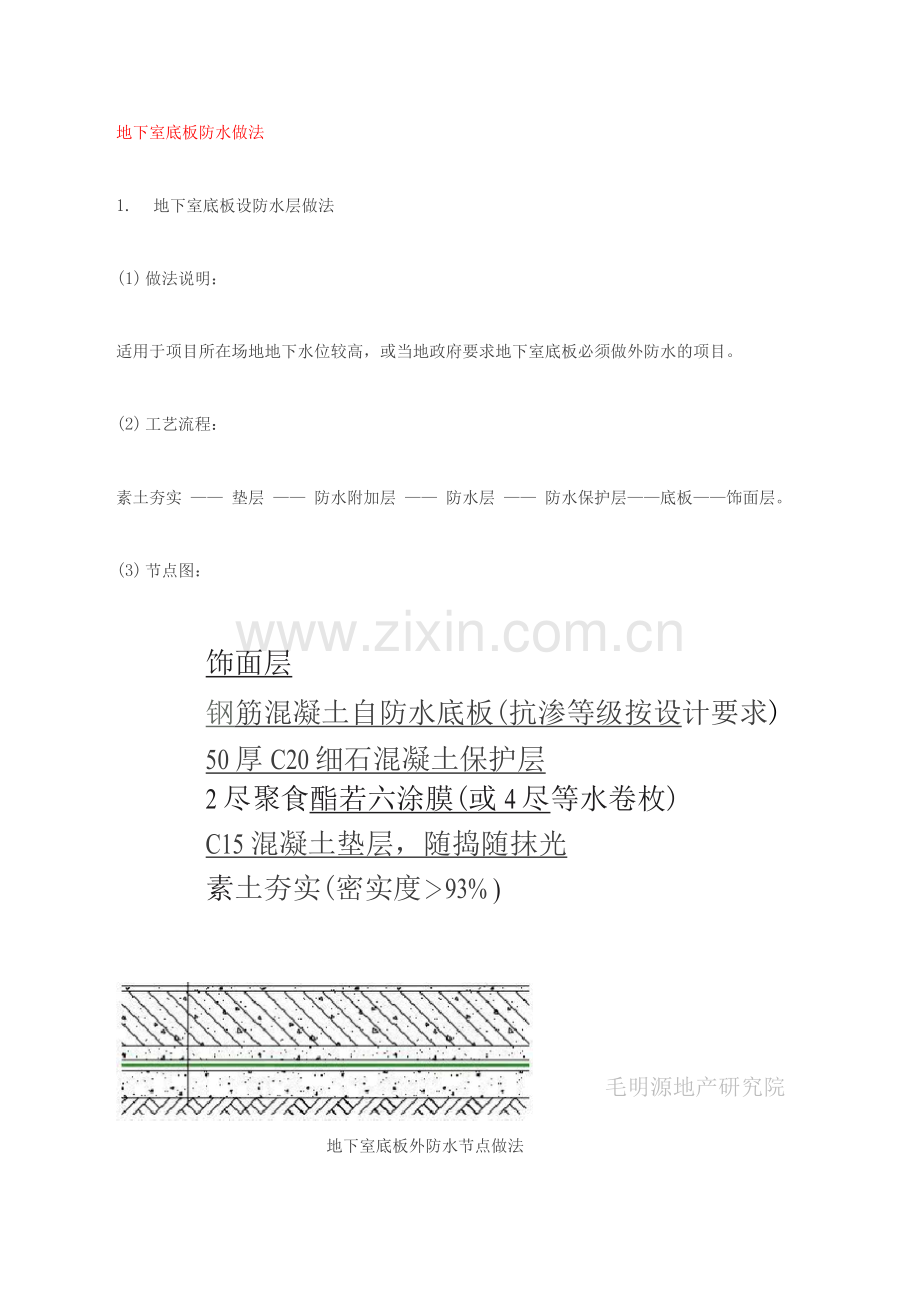

1. 地下室底板设防水层做法
(1) 做法说明：
适用于项目所在场地地下水位较高，或当地政府要求地下室底板必须做外防水的项目。
(2) 工艺流程：
素土夯实 —— 垫层 —— 防水附加层 —— 防水层 —— 防水保护层——底板——饰面层。
(3) 节点图：
饰面层
钢筋混凝土自防水底板(抗渗等级按设计要求)
50厚C20细石混凝土保护层
2尽聚食酯若六涂膜(或4尽等水卷枚)
C15混凝土垫层，随捣随抹光
素土夯实(密实度＞93% )
毛明源地产研究院

地下室底板外防水节点做法
⑷构造做法：
a. 素土夯实：素土夯实，密实度＞93% ;对于软弱土层，须编制专项施工方案，以确保底板下地基土达到所要求的密实度。
b. 垫层：素土夯实后，浇筑1~150mm厚C15素混凝土垫层，垫层混凝土须在浇筑的同时压实抹光。垫层下部也可铺垫碎石层。混凝土垫层的养护时间不得少于3天。
c. 防水附加层：阴阳角、后浇带、施工缝等施工防水附加层。附加层水平方向、向上或向下伸出长度不小于250 mm。
d. 防水层：防水层施工前须清理干净基层，防水层不小于2mm;厚聚氨酯防水涂膜或不小于4mm厚防水卷材。
e. 防水保护层：防水层施工完成后，浇筑50厚的C20细石混凝土保护层。施工防水保护层时应做好防水层的保护，不得破坏防水层。
f. 底板：底板为防水混凝土，防水混凝土施工应按审批通过的专项施工方案组织施工。
g. 饰面层：按设计要求施工饰面层，施工前应将防水混凝土表面清理干净。
⑸质量控制点：
a. 素土夯实及混凝土垫层；b.防水层施工质量；c.防水保护层；d.底板混凝土浇
筑质量；e.底板混凝土养护。
2. 地下室底板设滤水层做法
(1) 排水板做法
① 做法说明：
当项目地下水位较低，地下室底板防水混凝土厚度大于5mm，且当地政府对底板外防水没有强制要求时，可在底板上部设置滤水层、取消底板下部外防水。
② 工艺流程：
素土夯实一一垫层一一底板一一排水板一一细石混凝土一一饰面层。
③ 节点图:

.{az
饰面是
1厚C25细石混凝土随据随林光，［
排水板
C20素混凝土坎
防水钢筋混聚土底板（结构底极找
CIS甚垫层
素土夯实（密实度＞93% ）
地下室底板及排水板节点做法
排水沟和雨水蒐子
*2U@5O0PVC^fr 排水管

（2）构造做法:
① 素土夯实
素土夯实，密实度＞93% ;对于软弱土层，须编制专项施工方案，以确保底板下地基土达到所要求的密实度。
② 垫层
素土夯实后，浇筑1~150mm厚C15素混凝土垫层，浇筑垫层混凝土时表面压实抹光；垫层下部也可铺垫碎石层；混凝土垫层的养护时间不得少于3天。
③ 底板
底板为防水混凝土，防水混凝土施工应按审批通过的专项施工方案组织施工；底板混凝土结构起坡，坡向排水沟，坡度1%左右。
④ 排水板
a. 排水板脚向下铺设，交接处重叠1mm或两脚以上。
b. 排水板必须具有一定强度并满足上部浇捣混凝土作业要求，排水板脚面积（即受力混凝土面积）须满足使用要求。脚高20mm以上。
c. 沿排水沟边设厚度不小于150mm的C20素混凝土反坎，高度根据地面高度确定。
d. 反坎下予埋巾20@5mmPVC塑料排水管，长度大于反坎厚度且两端长出反坎，排水管壁厚2.5mm以上。
⑤ 细石混凝土
a. 排水板上浇筑1mm厚C25细石混凝土，内配巾6@150单层双向钢筋网，浇筑混凝土时注意振捣、既不能破坏排水板又必须把排水板脚内填充密实，混凝土面一次抹平压光。
b. 按柱距在柱中对应位置设缝，切缝深15mm、宽5mm。
c. 细石混凝土终凝后应立即浇水养护。
⑥ 饰面层
如有饰面层，则按设计要求施工饰面层。
⑶质量控制点：
a.素土夯实；b.底板防水混凝土浇筑质量及找坡；c.底板混凝土养护；d.排水板强度及脚面积率(脚平剖面积/排水板面积)；e.排水沟坡度。
3. 石子滤水层做法
(1) 做法说明：
当项目地下水位较低，地下室底板防水混凝土厚度大于5mm，且当地政府对底板外防水没有强制要求时，可在底板上部设置滤水层、取消底板下部外防水。
(2) 工艺流程：
素土夯实 —— 垫层——底板——滤水层 —— 隔离层 —— 混凝土层——饰面层。
(3) 节点图:
饰面层
1厚C25细石混凝土随捣随旅光，内配单方三彩布隔离层

地下室底板及滤水层节点做法

⑷构造做法：
① 素土夯实
素土夯实，密实度＞93%O
对于软弱土层，须编制专项施工方案，以确保底板下地基土达到所要求的密实度。
② 垫层
素土夯实后，浇筑1~150mm厚C15素混凝土垫层，垫层混凝土须在浇筑的同时压实抹光。垫层下部也可铺垫碎石层。
混凝土垫层的养护时间不得少于3天。
③ 底板
底板为防水混凝土，防水混凝土施工应按审批通过的专项施工方案组织施工。
底板混凝土结构起坡，坡向排水沟，坡度1%左右。
④ 滤水层
粒径10~3 0石子滤水层，厚60mm，石子应优先采用卵石。
沿排水沟边设厚度不小于150mm的C20素混凝土反坎，高度根据地面高度确定。
反坎下予埋巾20@5mmPVC塑料排水管，长度大于反坎厚度且两端长出反坎，排水管壁厚2.5mm以上。
⑤ 隔离层
滤水层上部铺设三彩布做隔离层。
⑥ 混凝土层
隔离层上浇筑1mm厚C25细石混凝土，内配巾6@150单层双向钢筋网，混凝土层一次抹平压光；按柱距在柱中对应位置设缝，切缝深15mm、宽5mm;混凝土终凝后应立即浇水养护。
⑦ 饰面层
按设计要求施工饰面层，施工前应将防水混凝土表面清理干净。
⑸质量控制点：
a.素土夯实；b.底板防水混凝土浇筑质量及找坡；c.底板混凝土养护；d.滤水层施工；e.排水沟坡度。
