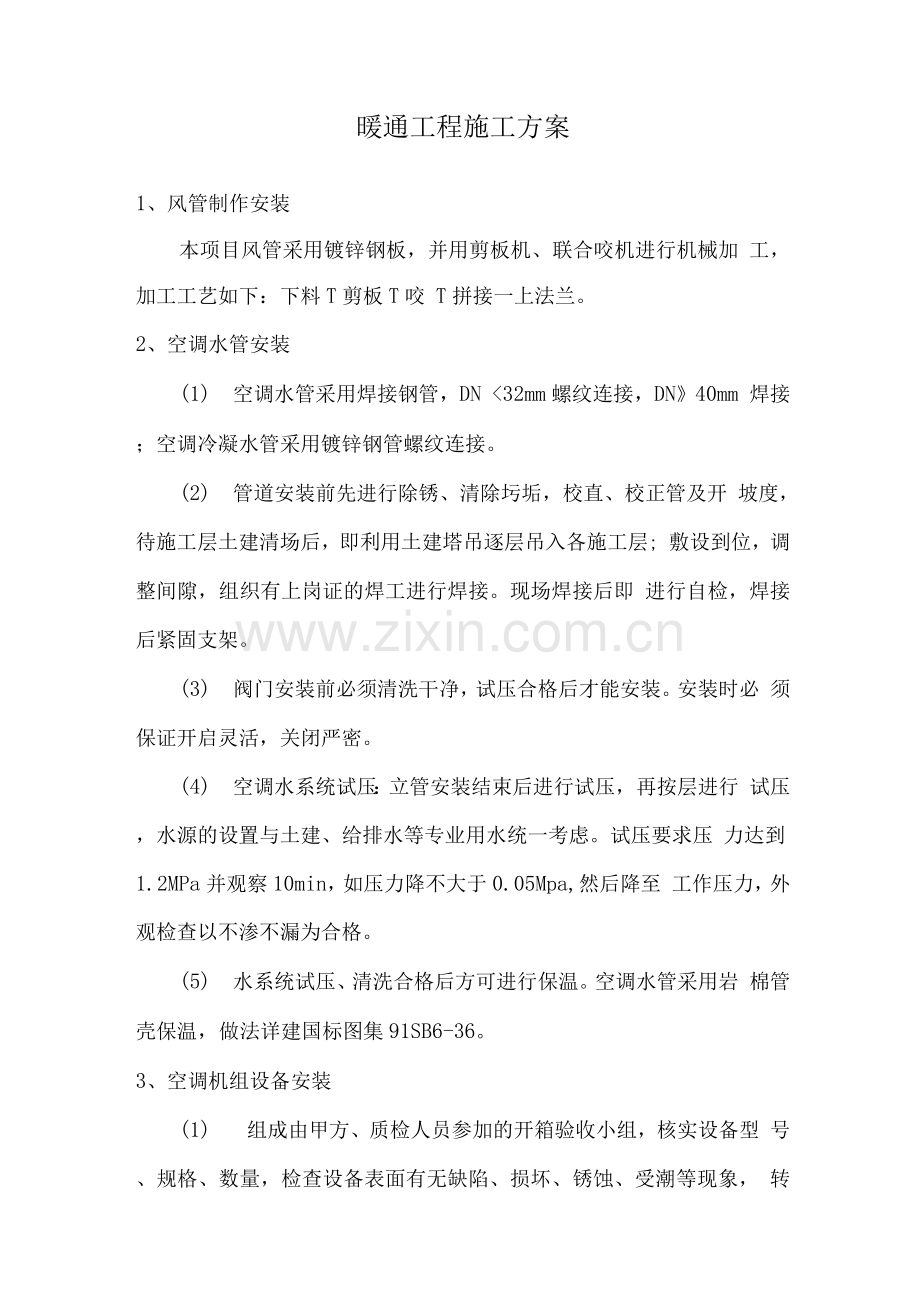

暖通工程施工方案
1、风管制作安装
本项目风管采用镀锌钢板，并用剪板机、联合咬机进行机械加 工，加工工艺如下：下料T剪板T咬 T拼接一上法兰。
2、空调水管安装
(1) 空调水管采用焊接钢管，DN <32mm螺纹连接，DN》40mm 焊接；空调冷凝水管采用镀锌钢管螺纹连接。
(2) 管道安装前先进行除锈、清除圬垢，校直、校正管及开 坡度，待施工层土建清场后，即利用土建塔吊逐层吊入各施工层; 敷设到位，调整间隙，组织有上岗证的焊工进行焊接。现场焊接后即 进行自检，焊接后紧固支架。
(3) 阀门安装前必须清洗干净，试压合格后才能安装。安装时必 须保证开启灵活，关闭严密。
(4) 空调水系统试压：立管安装结束后进行试压，再按层进行 试压，水源的设置与土建、给排水等专业用水统一考虑。试压要求压 力达到1.2MPa并观察10min，如压力降不大于0.05Mpa,然后降至 工作压力，外观检查以不渗不漏为合格。
(5) 水系统试压、清洗合格后方可进行保温。空调水管采用岩 棉管壳保温，做法详建国标图集91SB6-36。
3、空调机组设备安装

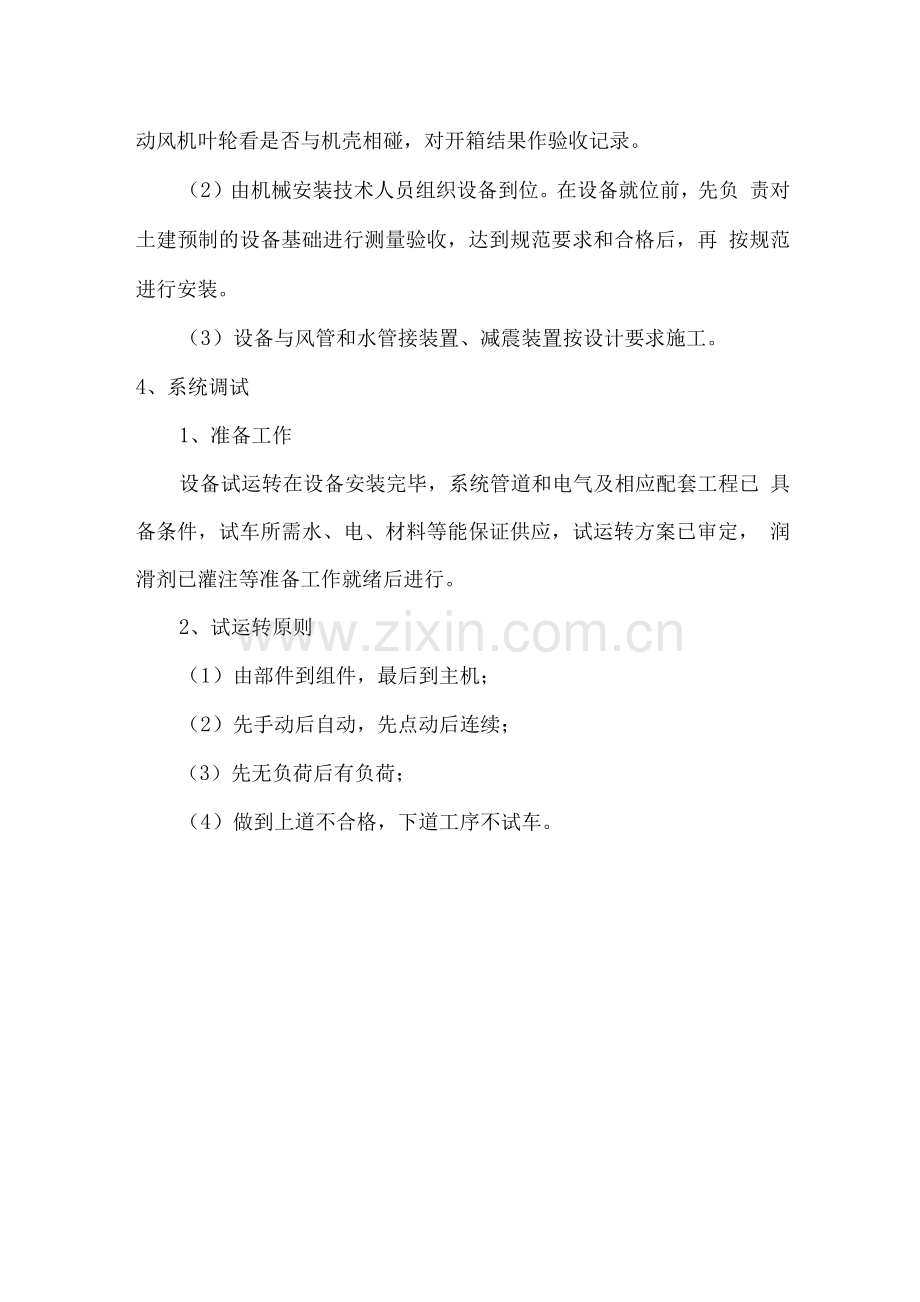

(1) 组成由甲方、质检人员参加的开箱验收小组，核实设备型 号、规格、数量，检查设备表面有无缺陷、损坏、锈蚀、受潮等现象， 转动风机叶轮看是否与机壳相碰，对开箱结果作验收记录。
（2）由机械安装技术人员组织设备到位。在设备就位前，先负 责对土建预制的设备基础进行测量验收，达到规范要求和合格后，再 按规范进行安装。
（3）设备与风管和水管接装置、减震装置按设计要求施工。
4、系统调试
1、准备工作
设备试运转在设备安装完毕，系统管道和电气及相应配套工程已 具备条件，试车所需水、电、材料等能保证供应，试运转方案已审定， 润滑剂已灌注等准备工作就绪后进行。
2、试运转原则
（1）由部件到组件，最后到主机；
（2）先手动后自动，先点动后连续；
（3）先无负荷后有负荷；
（4）做到上道不合格，下道工序不试车。
