负控终端的安装以及调试演示幻灯片.ppt

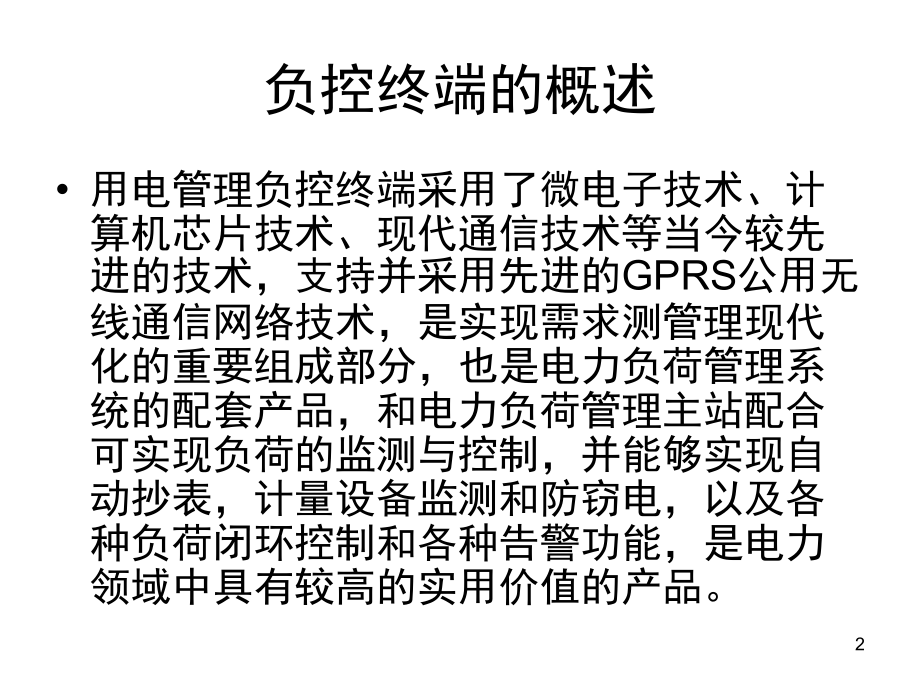

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,负控终端的安装以及调试,1,负控终端的概述,用电管理负控终端采用了微电子技术、计算机芯片技术、现代通信技术等当今较先进的技术,，支持并采用先进的GPRS,公用无线通信网络技术，是实现需求测管理现代化的重要组成部分，也是电力负荷管理系统的配套产品，和电力负荷管理主站配合可实现负荷的监测与控制，并能够实现自动抄表，计量设备监测和防窃电，以及各种负荷闭环控制和各种告警功能，是电力领域中具有较高的实用价值的产品。,2,负控终端的基本功能,.1,用电监测及负荷控制,实时采集用户用电的三相电流、三相电压，三相及总的有功功率、无功功率、功率因数。,提供电网状态如过压、欠压、断相、超负荷、失流、电流不平衡等信息。,提供需量和最大需量及其发生时间。,能够设定用户的功率定值,/,时间，在用户用电越限后终端自动判断并及时报警，如超过设定的报警时限则跳闸。,支持本地功率控制、月电量控制、购电量控制、远方直接控制。支持保电、临时限电控制方案,.2,自动抄表,可以实现对用户侧计量用电子式电能表以,RS485,通信的方式远程抄表，,支,持多块电能表。自动抄表的数据包括：正向有功总、尖峰平谷电量、反向有功总、尖峰平谷电量、正向无功总、尖峰平谷电量、反向无功总、尖峰平谷电量、,I/II/III/IV,象限无功总尖峰平谷电量、最大需量及其发生时间、电流,/,电压,/,功率,/,功率因数等。,3,用电检查,能记录失压、断相、三相不平衡、过压、欠压等事件,能统计电压越限时间和电压合格率,能及时发现计量表计故障如电量飞走、倒走、电池异常等信息,能发现计量箱门打开事件,所有事件发生时能记录现场的一些参数，供分析处理,3,负控终端的基本功能,.4,异常报警信息上报,告警信息实时显示。,.5,数据存储,停电后，除实时数据外所有数据均自动保存，存储容量,为2MB,，保存时间不少于,10,年。,停电时钟继续走时。,.6,通信,对上级主站：,可采用无线,GPRS,通信，无需组网，永远在线。,可选采用光纤通信，网络系统安全、可靠，数据传输高速。,后备锂电池，支持停电不少于,3,次通信。,对本地电能表,对于电能表采用,RS485,通信方式：支持,DL/T645-1997,等电表规约，对于可提供规约文本，可扩展其通讯功能。,具有当地维护功能，具有,1,路红外通信接口。,4,负控网络拓扑结构,5,端子图,1,6,终端按键操作,:,ESC,ESC,键：,返回上级目录；,确认键：,进入当前目录；,上翻键：,光标向上滚动；,下翻键,：光标向下滚动,7,认识终端的指示灯,电源,灯：红色，亮常,运行,灯：绿色，闪烁（间隔约,1,秒）,网络,灯：绿色，闪烁（未连接时快闪，建立连接后慢闪，间隔约,3,秒）,告警,灯：红色，有告警事件发生时，常亮,有功,:,红色,有有功电量输出时闪烁,无功,:,红色,有无功电量输出时闪烁,8,负控终端的安装,工程准备,1.1,配备相应的运维人员,负荷管理系统及设备的安装涉及到多个单位多个部门的统一协调，为了有利于工程项目的实施，需要供电局安排专门的工作人员负责项目的监督及协调，并安排系统的运维人员到位。系统运维工作人员应熟悉供电系统的日常运行、了解配电和客户情况、有一定的电气设备维护经验、具有较高计算机水平,(,至少应了解计算机的一般操作,),，以便系统安装、维修与日常监管。并监督终端安装必须到位，达到与主站连接及电能表数据采集正常的要求。,9,负控终端的安装,1.2,提供所需安装的用户资料,确定用户名单、地址；是箱变还是配电室，是否地下室，移动公司信号强度（按,4,级区分）；,变压器容量、个数；,表计信息，计量表类型、功能、数量；,被控开关的类型、负荷量、作用与性能好坏，轮次的定义；,互感器情况；,所需材料的大概数量；,厂休情况，何时能够停电。,最后填写“电力负荷管理装置安装方案”，并请客户代表签字、加盖单位公章。见下表,10,11,负控终端的安装,主站运行与终端档案的建立,终端安装前，主站应正常运行，主站通道畅通，开放终端接入端口；,拟安装的终端基本档案应预先录入数据库，确保现场能知晓终端已登录主站；,安装前至少应录入：,终端区县码与逻辑地址、,IP,、端口、,APN,（其它参数可在终端与主站建立连接后，在主站端录入）。,12,负控终端的安装,安装地点选择,选择终端位置时应首先用场强仪（或手机）测试移动公司信号强度能否满足要求；,终端安装位置应综合考虑，以保证表计接线、控制接线、交流采样接线均较短；,遮蔽雨雪与强光：如所连接表计在计量柜屏内，则安装于屏内表计相邻处；如所连接表计在室外计量表箱内，则安装在计量表箱内；如室外表箱空间不够，需另加装负管终端安装箱（也可加装相应尺寸电表箱）,;,也可将终端安装于配电室内，放脉冲线、,RS485,线至室外表箱处；,终端安装处离高压部分应满足安全距离；,13,负控终端的安装,与一般物体距离不小于,100mm,；,与低压母线距离不小于,300mm,（必须安装在低压柜内时）；,终端安装处下端最好有地沟，便于走线；,应避免装在有强磁场和有腐蚀性气体及较大粉尘的地方；,通风与散热：尽量远离发热体，且应保证终端周围空气流通；,安装高度应方便操作、观察终端工作指示灯、告警状态与读数；,在地下室使用终端时，应与当地移动公司联系扩大,GPRS,网络覆盖范围，保证信号强度；如安装在箱式变压器柜内信号强度不能满足要求，应加装外置天线（标配,3m,馈线）或在柜外加装负管终端安装箱（也可加装相应尺寸电表箱）。,14,负控终端的安装,3.2,接线一般要求,接至终端的各种接线一般应从地沟引至终端下面，再通过穿线塑料管，从终端箱底部穿线孔进入终端，再接入相应的端子上。（如终端安装于计量柜屏内，可不穿管）；,接线线缆应在两端用导线号头作相应标记,(,或标签贴纸,),；,一般脉冲线，电源线各自用一根穿线,PVC,管，遥信线和遥控线根据导线的数量确定穿线,PVC,管的数量，但遥信线和遥控线不要混穿同一根穿线,PVC,管；,脉冲信号、,RS485,信号的输入线应采用多芯屏蔽线，并将屏蔽层良好接地，注意脉冲信号、,RS485,信号有正负极性之分。遥信线和遥控线不能采用同一根多芯电线；,各种接线接入终端安装箱后应用压线板固定牢固；,脉冲线、,RS485,信号线及遥信输入线应尽量远离交流电源线及其他干扰源，在与其他强电电源线平行时，应至少保持,60mm,以上的间距；,一孔一线，不允许一孔多线；,使用规定线径的单股铜芯线；必须使用多股线时，应使用冷压头或上锡；,导线颜色应遵循行业习惯；,RS485,连接多块电表时，应使用手拉手接法,15,负控终端的安装,电源的接线位置选择：,接电源接线时，先考察用户的接线图，对用户的用电运行方式有所了解，再确定接线的位置。,单电源单变压器客户,:(,三相四线终端,),可取在变压器低压总出线端的刀闸上端。,(,三相三线终端,),从进线柜高压非计量用电压互感器二次端子上取。,16,负控终端的安装,天线选择,安装前应确认信号强度；,信号良好时，推荐使用内置天线；,在有电磁屏蔽场合使用时，应使用外置天线（标配,3m,馈线）多余天线应盘成环状后固定于安全地方，折角不宜过大；,环境信号较差场所（如地下室）应联系当地移动公司解决。,17,负控终端的安装,4,电表接入,4.1 RS485,接线,应将客户处所有计费表计全部接入；,在接线前应仔细阅读表计接线盒上所标注的接线说明及所接表计说明书；,接入,485,表时，应确认电表地址、通信规约及通讯参数；,检查,485,线通断并核对极性，确信电表,485+,接入终端,485+,。,18,负控终端的安装,5,开关接入,19,负控终端的安装,20,负控终端的安装,6,终端参数设置,终端安装接线完毕，检查无误后，需要现场设置参数，包括联网（与主站连接）参数和抄电能表参数。,一般需要设置以下参数：,主站通讯地址、,APN,、地市区县码、终端地址、测量点的状态、性质、地址、通讯规约、校验位、数据位、停止位、波特率、电能表通讯密码、电能表用户名等。,以上参数具体设置方法详见附录,1,。,以上参数设置完毕后，执行“终端参数,硬件复位”，终端会自动复位，使设置参数生效，参数设置完毕！,21,负控终端的安装,7,验证与记录,7.1,安装,SIM,卡与电池,确认,SIM,卡已被激活且资费充足,记录,SIM,卡号（含电话号码）及终端编号,注意：通电前请再次确认电压、电流及控制输出接线！,7.2,观察终端指示灯,通电后按刚才所说的指示灯说明，观察终端电源及运行指示灯。正常时，进行下一步,7.3,检查终端交流采样,使用终端按键，选择：测量点参数及数据,设定当前测量点（一般都默认,1,为终端）,查询测量点数据,电压电流，查看终端显示的数据与实际电压电流是否相符。正常时进行下一步操作。,22,负控终端的安装,7.4,终端抄表,使用终端按键，选择：查询测量点查询测量点,设定当前测量点,将当前测量点设定为“,2”,（接多块电表时按顺序向下排,3,、,4,）,查询测量点数据,电量、电压电流，查看终端显示的电量值与电表显示是否一致。正确时进行一下步操作。,7.5,观察与主站的连接,用终端按键查看通讯参数：终端参数及数据,查看终端及主站地址和端口号以及接入点,APN,，检查与主站通讯参数是否正确。,23,负控终端的安装,以上就是负控终端安装以及一些基本设置的方法，各个厂家的设置方法都不一致，但基本的设置都是大同小异。,24,
