外段风巷修护安全技术措施

一、概况
150803外段风巷由于受150805采空区及过断层的影响，帮部来压，致使T棚段棚腿扎角变小，净宽达不到制定要求，不但影响皮带的安设，且于安全不利；为了保证行人安全及出货系统正常运行，矿领导决定对该段巷道〔约13m〕进行修护，特编制此措施，施工单位必须严格遵照执行。
二、施工方法及技术要求
〔一〕施工方法及顺序
1、对棚梁变形不大、棚腿变形严重或有倒扎角的支架进行蹬腿子或换腿子，施工前先在修护地点及其四周10米的棚梁下方打上一梁三柱托棚或点柱加固支护，然后拆掉腰背、回旧腿子、刷帮栽新腿子，重新腰背。
2、对棚梁严重变形或掉牙口的，改棚前首先在被换棚梁两侧棚裆内沿棚梁方向打临时托棚或点柱，然后拆掉旧棚梁、架设新棚。
3、.改棚时架一棚拉一棚，严格按照"先支后回'的原则施工。
4、改棚修护，从T棚第一架开始，由西向东逐棚刷帮蹬腿。
〔二〕技术要求

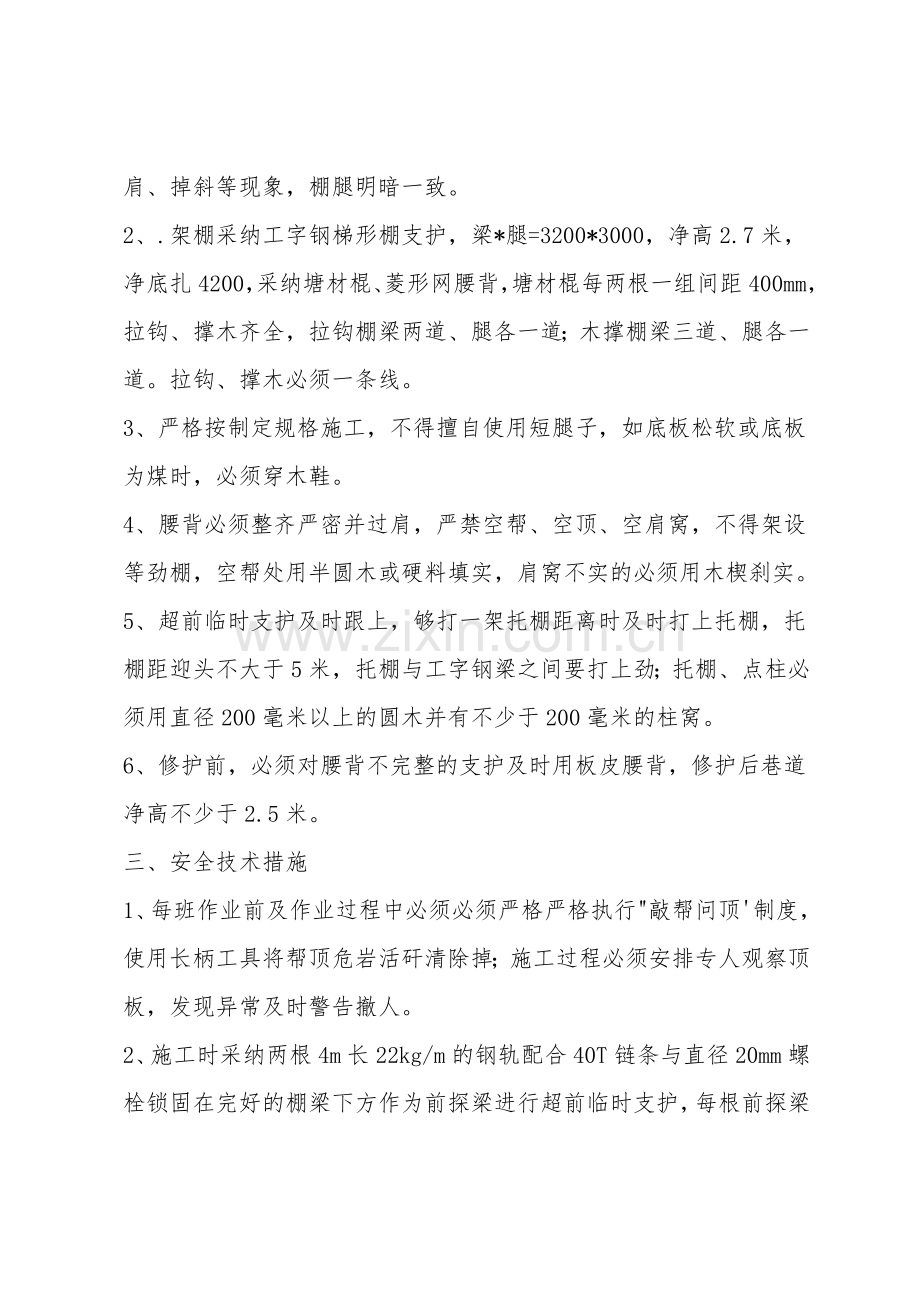

1、施工按原巷中线掌握，棚架要正，迎山角符合要求，严禁出现淋肩、掉斜等现象，棚腿明暗一致。
2、.架棚采纳工字钢梯形棚支护，梁*腿=3200*3000，净高2.7米，净底扎4200，采纳塘材棍、菱形网腰背，塘材棍每两根一组间距400mm，拉钩、撑木齐全，拉钩棚梁两道、腿各一道；木撑棚梁三道、腿各一道。拉钩、撑木必须一条线。
3、严格按制定规格施工，不得擅自使用短腿子，如底板松软或底板为煤时，必须穿木鞋。
4、腰背必须整齐严密并过肩，严禁空帮、空顶、空肩窝，不得架设等劲棚，空帮处用半圆木或硬料填实，肩窝不实的必须用木楔刹实。
5、超前临时支护及时跟上，够打一架托棚距离时及时打上托棚，托棚距迎头不大于5米，托棚与工字钢梁之间要打上劲；托棚、点柱必须用直径200毫米以上的圆木并有不少于200毫米的柱窝。
6、修护前，必须对腰背不完整的支护及时用板皮腰背，修护后巷道净高不少于2.5米。
三、安全技术措施
1、每班作业前及作业过程中必须必须严格严格执行"敲帮问顶'制度，使用长柄工具将帮顶危岩活矸清除掉；施工过程必须安排专人观察顶板，发现异常及时警告撤人。
2、施工时采纳两根4m长22kg/m的钢轨配合40T链条与直径20mm螺栓锁固在完好的棚梁下方作为前探梁进行超前临时支护，每根前探梁生根点不少于两处且对称布置，其间距不少于2米，前探梁与钢梁之间必须用木楔打足劲，施工现场必须备有2根40T链条和4根直径20mm螺栓，螺栓与螺母必须用扳手拧紧；如顶板破碎应用密集撞楔法做超前临时支护；刷帮时，帮部可用撞楔作临时支护。
3、.改托棚或点柱时必须先加固原支护，回托棚必须执行"先支后回'的原则。空帮空顶必须用硬料接实。.改打托棚前应先检查托棚处的梁腿是否脱离，必要时用点柱加固。
4、改棚工作应连续进行，当班的棚子应当班改完，不能连续时，在每次结束前必须封帮封顶，防止片帮冒顶保证施工地点安全，并向下一班班长交接清楚。
5、改棚要一棚一棚进行，严禁大拉大改；并要在改棚地点前后各10米的范围内强化两侧的原有支护，采纳打点柱或托棚的办法强化支护， 托棚打在巷道中，一梁三柱托棚，托棚梁可用 (18-20)cm 〔2.4-3.0〕m的原木，腿子用〔18-20〕cm2.8m的圆木，并砍有月牙口，栽腿子要挖有不少于20
0深的柱窝。托棚要垂直顶板，并和工字钢棚梁全部接上劲，没接实处用木楔打上劲；原先有托棚的要对不合格的按上述要求整改合格。改棚处的托棚应事先换成点柱，点柱要垂直顶板，稳固有劲。巷压较大时应打双排托棚或点柱。
6、改棚时，必须有专人看护顶板，看护人员由班长担任或由班长指定，发现有危险时，应及时撤出迎头人员。
7、改棚摘老棚或上新棚时链板机不得走钩，并要将控制开关手把打到断电位置闭锁好，并悬挂"有人工作，不准送电'牌，只有执行这项工作的人员并在改棚班长或跟班队长的通知下，刷扩出货时，才能取下此送电牌送电开车，其他任何人不得随意送电。
8、改棚处前方待施工地点5m以内不准有人逗留和工作；施工期间严禁人员通过，否则必须和施工人员联系好，征得施工人员同意后方可通过。
9、.施工时应对施工地点四周的风水管路及各种电气设备采用保护措施，电缆、风、水管路要落地，并用大板或旧皮带进行覆盖，施工完毕重新吊挂整齐。
10、改棚前必须先备足接顶材料，1-2米的半原木不少于5立方米，撞楔不少于100根。
11、.施工时迎头或后方冒顶，必须用硬料按"#'字型接木垛，接顶必须先备足料并等压力稳定后且接顶处5米范围内强化支护、检查瓦斯不超方可进行，接顶时必须按专人观察顶板，发现异常及时警告撤人。
12、施工中发生冒顶时，依据现场状况，执行如下措施：
〔1〕、必须等顶板稳定后，在确认顶板、瓦斯等都安全的状况下，派有经验的工人处理，处理前先清理好退路。处理过程中必须有班长指派专人看护顶板，接顶木垛采纳"#字型'。
〔2〕、处理冒顶过程中，要有瓦斯检查员检查现场及高冒区瓦斯浓度，假设瓦斯超限〔达到0.8％〕要马上撤人，进行处理，待瓦斯浓度降到0.8％以下时才准持续作业。
〔3〕、处理冒顶时，必须将冒顶处及其上下2米范围内的支护全面检查、整改，保证合格可靠后方可持续施工；
〔4〕、冒顶处及其上下2米范围内必须打托棚强化支护；
〔5〕、处理冒顶时，必须有队领导现场指挥。
13、改棚时必须有队领导现场指挥。
14、用手拉葫芦拉棚时，手拉葫芦要生根牢固，拉棚时要有人统一指挥，其他多余人员要躲到安全地点。
15、改过棚的巷道必须坚持畅通，无浮煤、无杂物，支护完整。
四、避灾路线
1、发生水灾时的避灾路线：
施工地点150803外段风巷150803机联巷150803机巷150801机巷南东八煤回风道八煤联巷-副井地面。
2、发生火灾，瓦斯、煤尘灾害时的避灾路线：
施工地点150803外段风巷150803机联巷150803机巷150801机巷南东翼轨道下山南东翼轨道大巷-450主石门副井地面。
五、其他未尽事宜，严格按照《150803外段风巷掘进作业规程》执行。
