精炼钢包烘烤安全技术操作规程.doc

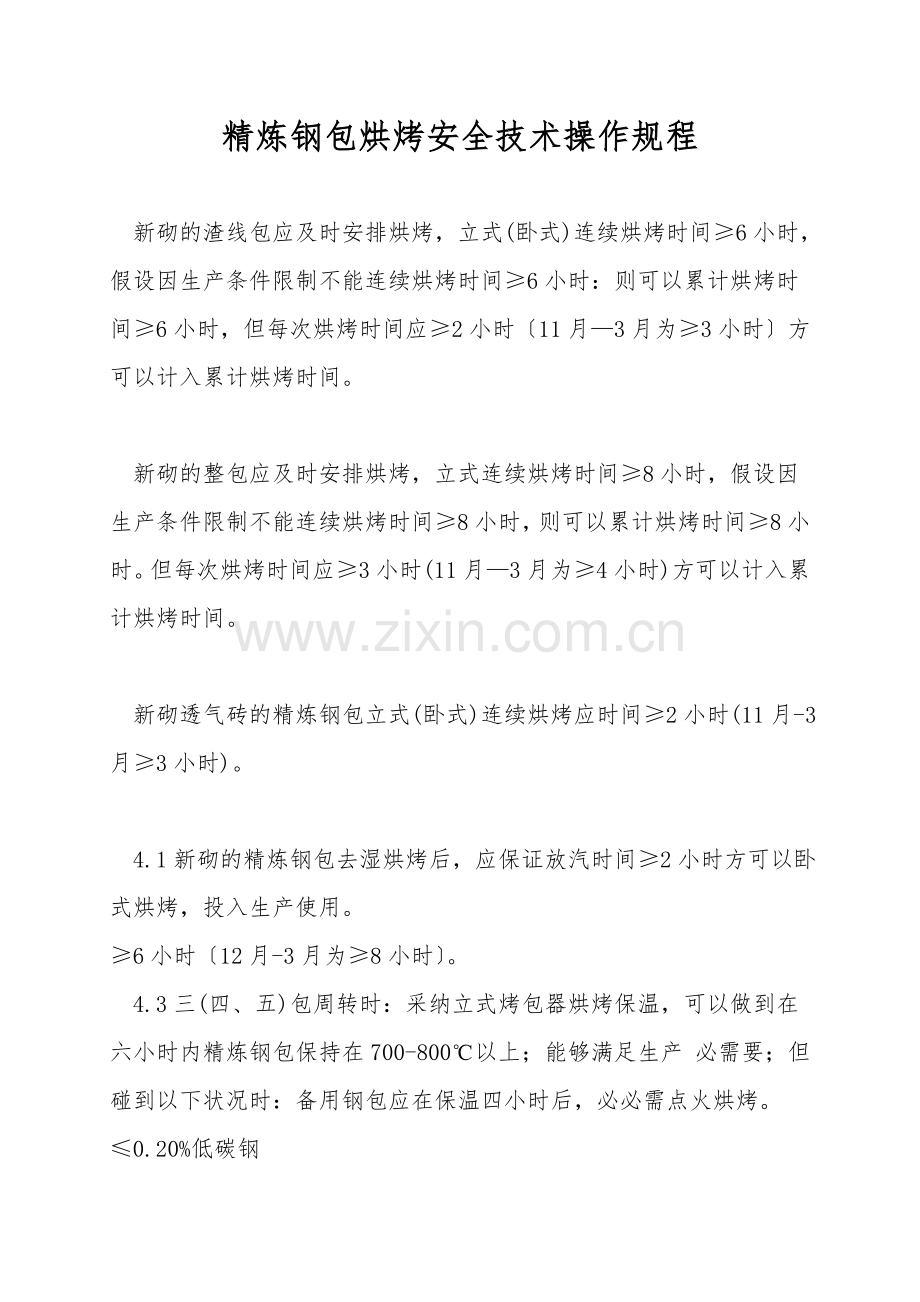

精炼钢包烘烤安全技术操作规程

新砌的渣线包应及时安排烘烤，立式(卧式)连续烘烤时间≥6小时，假设因生产条件限制不能连续烘烤时间≥6小时：则可以累计烘烤时间≥6小时，但每次烘烤时间应≥2小时〔11月—3月为≥3小时〕方可以计入累计烘烤时间。

新砌的整包应及时安排烘烤，立式连续烘烤时间≥8小时，假设因生产条件限制不能连续烘烤时间≥8小时，则可以累计烘烤时间≥8小时。但每次烘烤时间应≥3小时(11月—3月为≥4小时)方可以计入累计烘烤时间。

新砌透气砖的精炼钢包立式(卧式)连续烘烤应时间≥2小时(11月-3月≥3小时)。

4.1新砌的精炼钢包去湿烘烤后，应保证放汽时间≥2小时方可以卧式烘烤，投入生产使用。
≥6小时〔12月-3月为≥8小时〕。
4.3三(四、五)包周转时：采纳立式烤包器烘烤保温，可以做到在六小时内精炼钢包保持在700-800℃以上；能够满足生产 必需要；但碰到以下状况时：备用钢包应在保温四小时后，必必需点火烘烤。
≤0.20%低碳钢

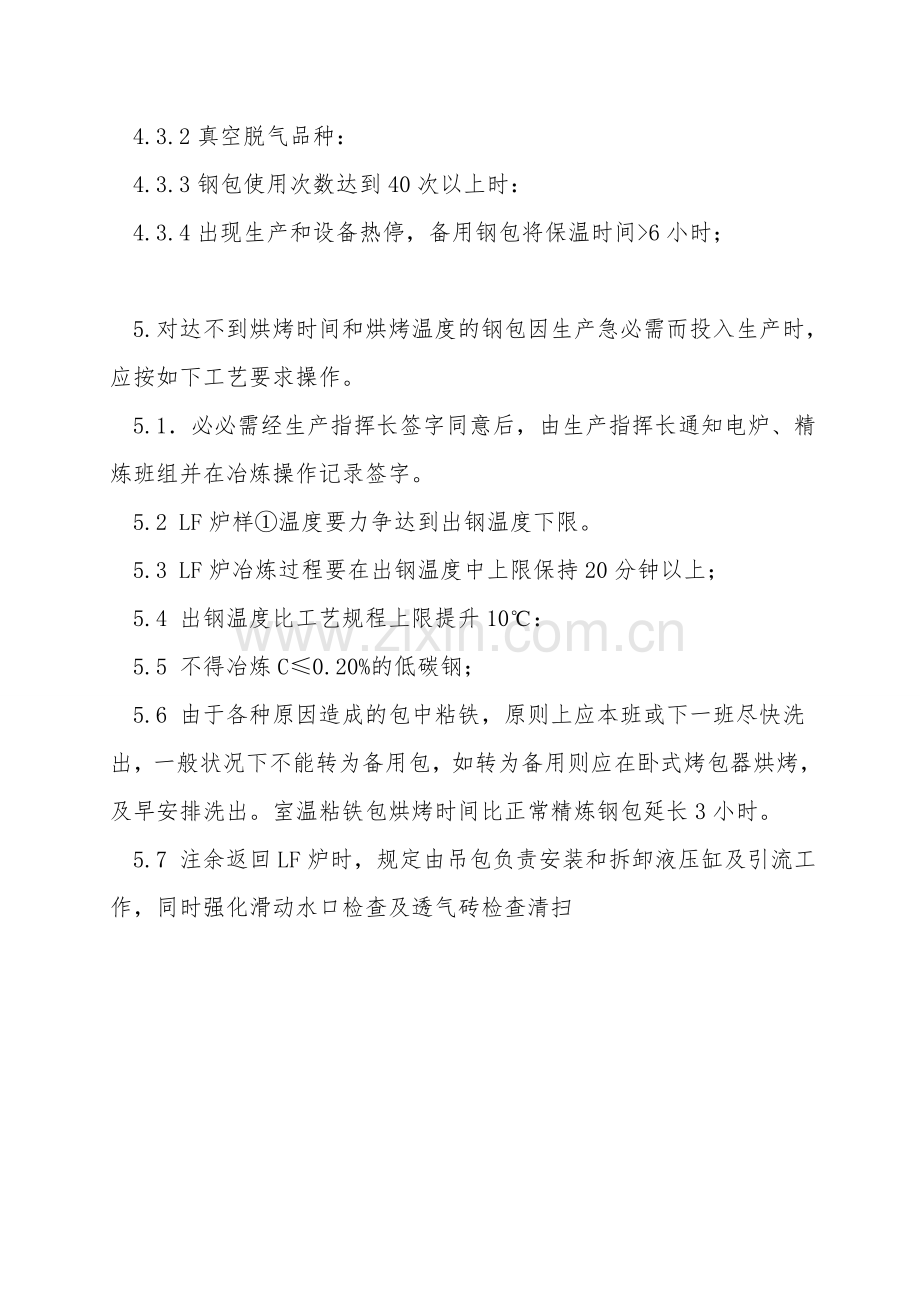

4.3.2真空脱气品种：
4.3.3钢包使用次数达到40次以上时：
4.3.4出现生产和设备热停，备用钢包将保温时间>6小时；

5.对达不到烘烤时间和烘烤温度的钢包因生产急必需而投入生产时，应按如下工艺要求操作。
5.1．必必需经生产指挥长签字同意后，由生产指挥长通知电炉、精炼班组并在冶炼操作记录签字。
5.2 LF炉样①温度要力争达到出钢温度下限。
5.3 LF炉冶炼过程要在出钢温度中上限保持20分钟以上；
5.4 出钢温度比工艺规程上限提升10℃：
5.5 不得冶炼C≤0.20%的低碳钢；
5.6 由于各种原因造成的包中粘铁，原则上应本班或下一班尽快洗出，一般状况下不能转为备用包，如转为备用则应在卧式烤包器烘烤，及早安排洗出。室温粘铁包烘烤时间比正常精炼钢包延长3小时。
5.7 注余返回LF炉时，规定由吊包负责安装和拆卸液压缸及引流工作，同时强化滑动水口检查及透气砖检查清扫
