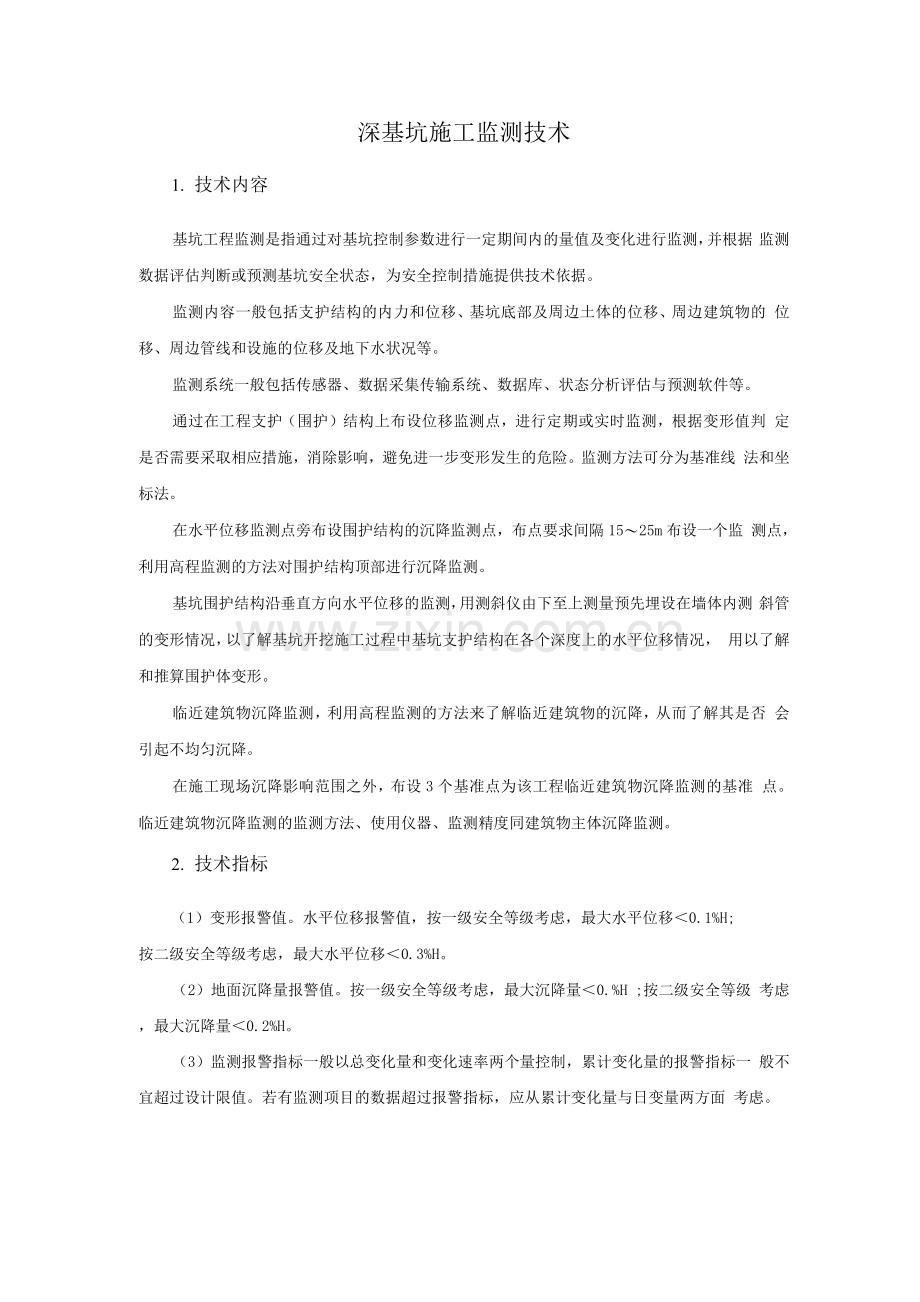

深基坑施工监测技术
1. 技术内容
基坑工程监测是指通过对基坑控制参数进行一定期间内的量值及变化进行监测，并根据 监测数据评估判断或预测基坑安全状态，为安全控制措施提供技术依据。
监测内容一般包括支护结构的内力和位移、基坑底部及周边土体的位移、周边建筑物的 位移、周边管线和设施的位移及地下水状况等。
监测系统一般包括传感器、数据采集传输系统、数据库、状态分析评估与预测软件等。
通过在工程支护（围护）结构上布设位移监测点，进行定期或实时监测，根据变形值判 定是否需要采取相应措施，消除影响，避免进一步变形发生的危险。监测方法可分为基准线 法和坐标法。
在水平位移监测点旁布设围护结构的沉降监测点，布点要求间隔15〜25m布设一个监 测点，利用高程监测的方法对围护结构顶部进行沉降监测。
基坑围护结构沿垂直方向水平位移的监测，用测斜仪由下至上测量预先埋设在墙体内测 斜管的变形情况，以了解基坑开挖施工过程中基坑支护结构在各个深度上的水平位移情况， 用以了解和推算围护体变形。
临近建筑物沉降监测，利用高程监测的方法来了解临近建筑物的沉降，从而了解其是否 会引起不均匀沉降。
在施工现场沉降影响范围之外，布设3个基准点为该工程临近建筑物沉降监测的基准 点。临近建筑物沉降监测的监测方法、使用仪器、监测精度同建筑物主体沉降监测。
2. 技术指标
（1）变形报警值。水平位移报警值，按一级安全等级考虑，最大水平位移＜0.1%H;
按二级安全等级考虑，最大水平位移＜0.3%H。
（2）地面沉降量报警值。按一级安全等级考虑，最大沉降量＜0.%H ;按二级安全等级 考虑，最大沉降量＜0.2%H。
（3）监测报警指标一般以总变化量和变化速率两个量控制，累计变化量的报警指标一 般不宜超过设计限值。若有监测项目的数据超过报警指标，应从累计变化量与日变量两方面 考虑。

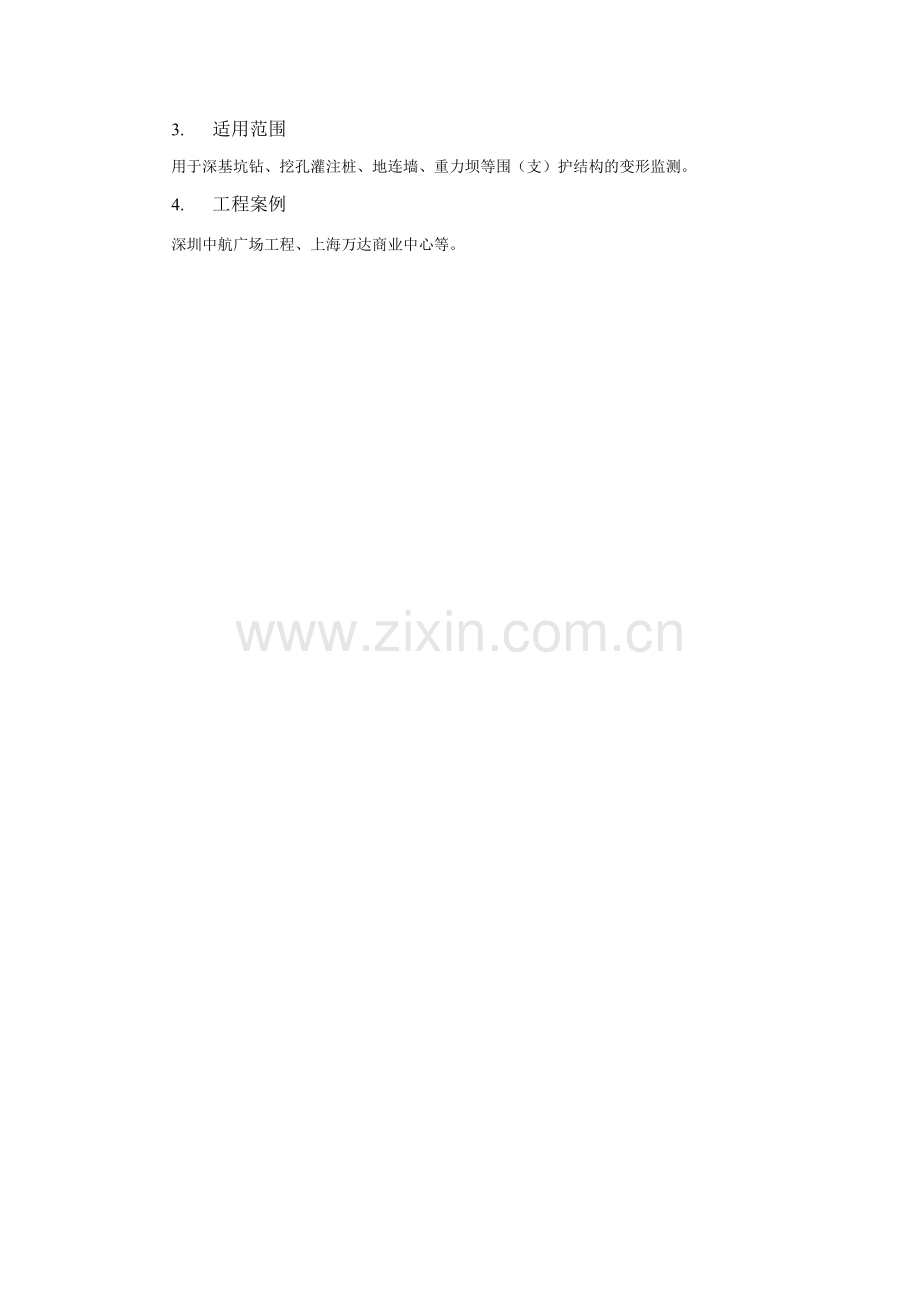

3. 适用范围
用于深基坑钻、挖孔灌注桩、地连墙、重力坝等围（支）护结构的变形监测。
4. 工程案例
深圳中航广场工程、上海万达商业中心等。
