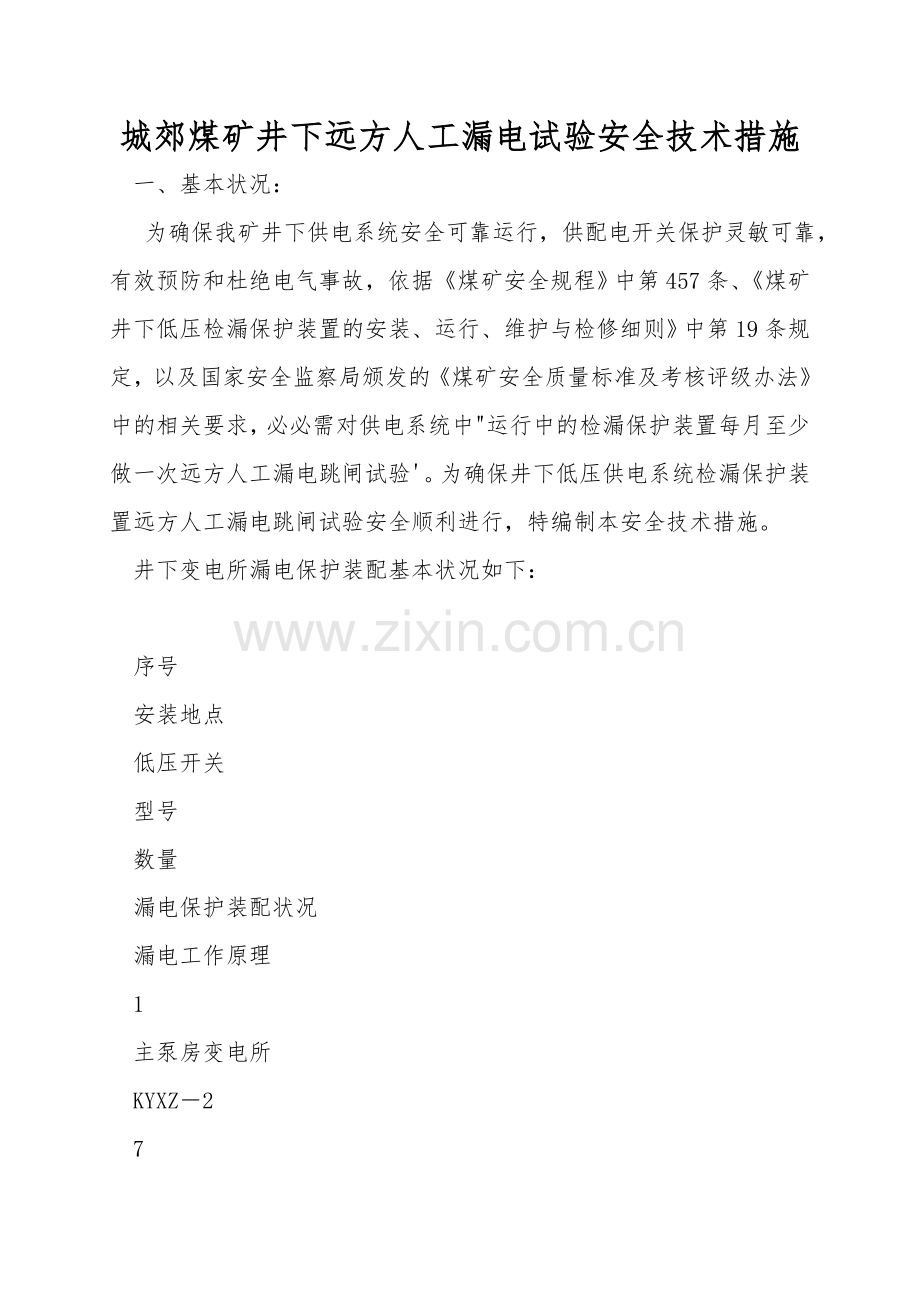

城郊煤矿井下远方人工漏电试验安全技术措施
一、基本状况：
为确保我矿井下供电系统安全可靠运行，供配电开关保护灵敏可靠，有效预防和杜绝电气事故，依据《煤矿安全规程》中第457条、《煤矿井下低压检漏保护装置的安装、运行、维护与检修细则》中第19条规定，以及国家安全监察局颁发的《煤矿安全质量标准及考核评级办法》中的相关要求，必必需对供电系统中"运行中的检漏保护装置每月至少做一次远方人工漏电跳闸试验'。为确保井下低压供电系统检漏保护装置远方人工漏电跳闸试验安全顺利进行，特编制本安全技术措施。
井下变电所漏电保护装配基本状况如下：

序号
安装地点
低压开关
型号
数量
漏电保护装配状况
漏电工作原理
1
主泵房变电所
KYXZ－2
7

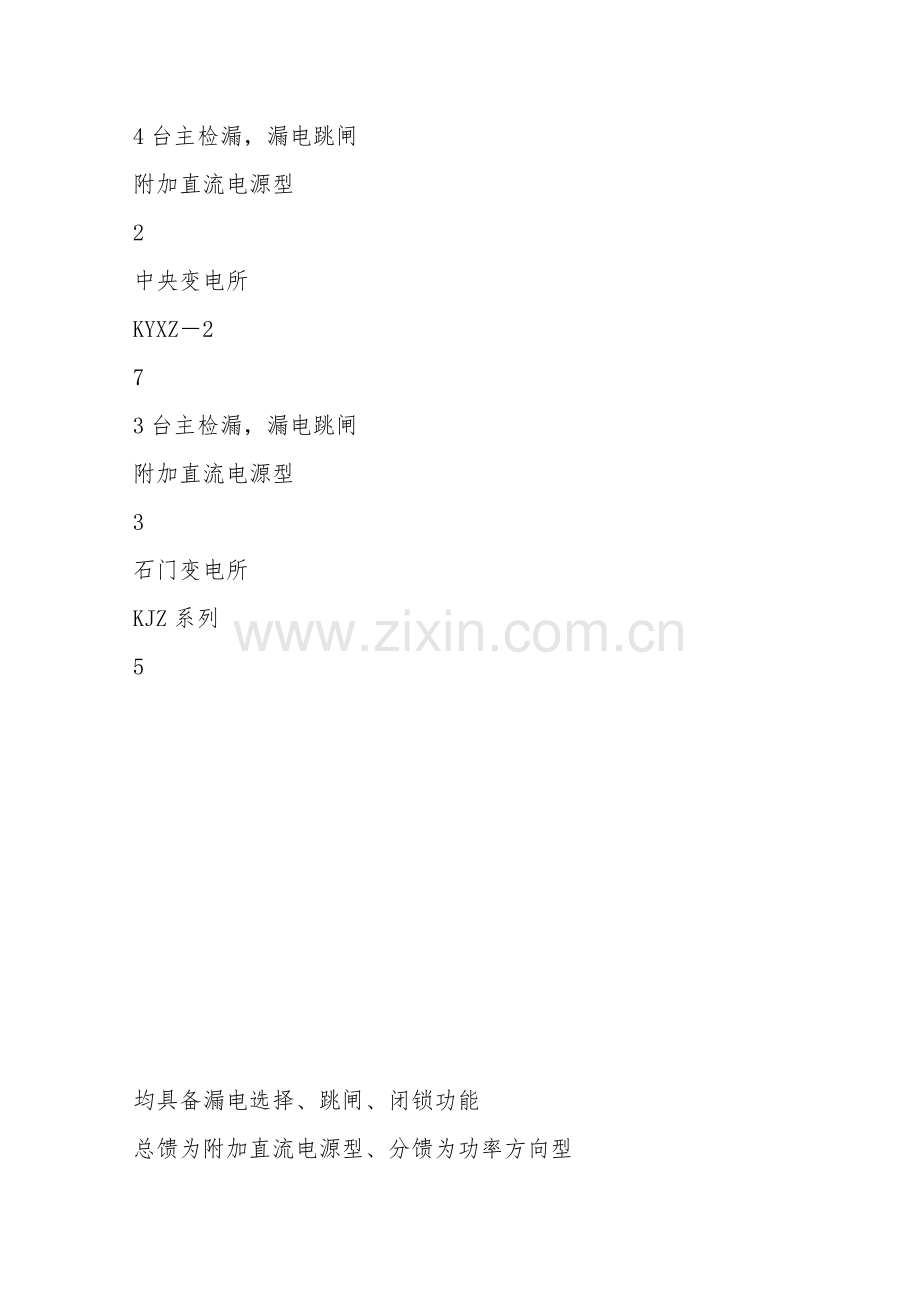

4台主检漏，漏电跳闸
附加直流电源型
2
中央变电所
KYXZ－2
7
3台主检漏，漏电跳闸
附加直流电源型
3
石门变电所
KJZ系列
5

均具备漏电选择、跳闸、闭锁功能
总馈为附加直流电源型、分馈为功率方向型

2
4
北翼1＃变电所
BKD5系列
4
KBZ系列
4

1
ZXB-4/127
1
5
北翼2＃变电所
KBZ系列
10
ZXB-4/127
1
6
北翼3＃变电所
KBZ系列
6
ZXB-4/127
1

1
7
北翼4＃变电所
KBZ系列
12
ZXB-4/127
2
8
十采区泵房变电所
KBZ5-630Z
2
KJZ5-400
10
ZXB-4/127
2
9
东翼1＃变电所
KJZ系列
8

2
10
东南翼1＃变电所
KJZ系列
8

2
11
东南翼泵房变电所
KBZ系列
10
ZXB-4/127
2
12
东翼暗斜井中部变电所
KBZ系列
6
KJZ系列
6
ZBZ-4/127
2
13
-750m水平东翼泵房变电所
KBZ系列
15
BBD-315
1
ZBZ-4/127
2
14
南翼1#变电所
BBD-315
1
KBZ系列
16
ZBZ-4/127
2
15
十六采区变电所
BBD-315
1
KBZ系列
16
ZBZ-10
1
ZBZ-4/127
1
16
十六采区泵房变电所
KJZ系列
15

1
ZBZ-10
1
17
西风井底变电所
KBZ5系列
2
KJZ5系列
10

1
18
西北石门变电所
KJZ系列
18

2
注：采掘工作面移变低压漏电保护装配状况随生产状况及时变化。
二、试验组织：
1、组织状况：
由试验单位组织，机电一队及相关被影响区队配合。
2、参加试验人员：
参加试验人员为试验单位机电队长、机电班长、电工，机电队长是本单位供电系统远方漏电试验负责人，确保低压供电系统漏电保护灵敏、可靠运行。
3、试验时间：每月1次
4、试验地点：
4.1有分开关配合的、具备选择性的低压总馈电漏电跳闸试验，在分馈电开关电源侧进行；
4.2 无分开关配合的、不具备选择性的低压总馈电漏电试验，在此开关负担的供电系统最远端的控制开关处进行。
4.3具有选择性漏电保护功能的分馈开关漏电试验，在此开关负担供电系统下最远端的控制开关处进行。
5、试验使用仪器：万用表1000V兆欧表试验电阻
三、试验标准及试验步骤：
1、试验标准：
依据《煤矿井下保护接地装置的安装、检查、测定工作细则》"井下低压检漏保护装置电气性能'的相关标准如下表：

电压
等级
〔V〕
单相对地漏电动作电阻值/功率
〔K/W〕
单相漏电闭锁电阻整定值/功率
〔K/W〕
经1 K电阻单相接地动作时间
〔ms〕
127
2/10
4/10
120
660
11/10
22/10
80
1140
20/10
40/10
50
注：三相漏电动作值应为单相漏电动作电阻值的3倍，其偏差不大于20％
2、有分开关配合的、具备选择性的低压总馈电漏电试验步骤：
2.1变电所的低压总馈电检漏保护装置的试验，在各变电所内进行，将所有分馈开关断开后，在分馈开关的电源侧用试验电阻做人工模拟远方漏电试验，模拟人身触电电阻按照上述试验标准选择。
2.2与被影响单位及调度室联系好后，将被试验的低压总馈电开关以及所带负荷全部停电，将总开关打上闭锁、挂"有人工作、禁止送电'警示牌，后将负担此总馈的高爆开关停电，并拉出隔离、闭锁、挂锁、挂"有人工作、禁止送电'警示牌确保二级停电。打开选定的分馈开关快开门〔或上接线腔〕，经验电、放电、搭接地线后，确认分馈开关无电。
2.3试验人员依据试验标准，用万用表矫正试验电阻〔660V、11 K/10W〕，确认合格后先将试验电阻一端接到开关内部的接地螺栓上，另一端接到分馈开关一次熔断器的螺扣上。
2.4试验人员经过检查确认试验电阻接线无误后，拆掉接地线路并恢复连接螺栓紧固，检查开关内部完好、安全距离符合规定，无工具等物品遗忘开关内部后，合上被试分馈开关快开门〔或上盖〕，检查试验开关达到防爆及完好标准。将高爆开关、总馈电开关送电使分馈开关的电源侧带电，总馈电开关漏电保护动作，达到总馈电开关跳闸目的。
2.5假设总馈电开关不跳闸，说明漏电保护不合格，由机电一队修理电工对其检修〔改换综合保护器或进行动作值调整〕；再次按照上述工作程序进行，合格后方可进行下一步的漏电闭锁功能试验。
2.6改变试验电阻(660V、22 K/10W) 后，送总馈电开关，假设总馈电不能合闸并显示漏电闭锁,即说明实现了漏电闭锁功能，否则说明漏电闭锁功能不合格，必需要改换或调整综合保护器的动作值一直到确认试验合格为止。
2.7试验开关试验完毕后，要检查接地线路是否拆掉，接线是否恢复完好，接线的连接螺栓是否全部恢复紧固，主回路间及主回路与控制回路间的安全间距是否合格，是否有工具等物品遗忘在开关内部。全部检查合格后，按照规定办理相关手续，与调度室、机电一队、被影响单位等都联系好后方可送电。
3、低压分馈开关漏电保护选择性试验步骤：
对分馈开关进行远方人工漏电跳闸试验，必需要到该台分馈开关所负担线路最远端的控制开关处进行。按照不同的电压等级接入不同的试验电阻，试验操作步骤和判定标准同上。
四、安全技术措施：
1、参试人员应依据各自专业持证上岗，如井下电气作业证等合格证件。
2、每次组织试验前，所有参试人员均应学习本措施，并严格执行。所有参试人员均应熟悉被影响变电所的供电负荷名称、使用单位、供电系统运行状况及供电距离等参数。
3、试验组人员要及时与被影响单位〔试验停电影响工作区域〕的机电负责人做好协调联系工作，确保试验工作顺利进行。
4、试验人员应能熟练操作开关、仪表，掌握试验电阻选取标准。
5、 试验人员在试验前应办理停送电联系工作票等相关手续，经调度室、被影响单位及变电所工作人员同意后方可进行试验工作。
6、必必需在被影响单位电工、机电一队变电所修理电工到达现场且准备就绪后，方可进行实验，并各自做好本职工作。
7、试验人员、机电一队值班电工首先检查被试分馈或总馈开关的运行状态，尽量在无负荷运行、通风安全等条件都具备的状况下进行试验。
8、一般型仪表使用前、防爆设备开盖前及试验过程中要实时做好被影响单位工作区域内配电点处10m范围内风流中的瓦斯等有害气体的检测工作，只有在瓦斯含量小于0.8%时方可进行远方漏电试验。
9、被影响单位的电工应熟悉被试地点的供电运行状况、设备完好状况、主副接地系统完好状况，具备常见开关故障的排除能力，提前做好停送电准备工作；并及时清理被试电源电缆、电气设备上的浮尘，确保整洁，消除配电点四周10m范围内的可燃物、易爆物等。
10、操作凹凸压电气开关时，严格执行一人操作、一人唱票并监护制度，操作前要核实开关编号、开关用途，分断开关前要确定有无负荷运行，合开关前要确认隔离小车是否到位。操作人员必必需严格遵循检查瓦斯含量、二级停电〔超20m设专人看护〕、闭锁、挂锁、挂警示牌的工作顺序，并严格按照供用电管理规定执行相关操作，严格执行二级停电。
11、试验进行过程中如工作面急必需恢复送电状况时，试验负责人应及时了解状况并停止作业。依据实际状况，按照停送电管理制度和一通三防相关管理制度进行送电工作。
12、严格依据试验标准选择试验电阻，试验前测量试验电阻阻值合格，并确保试验电阻接地侧合格接地，试验电阻位置放置安全，安全距离符合规定。
13、试验结束后及时拆掉试验仪器，并应按照先拆掉开关接线柱上的接线，后拆掉接地线的顺序进行。
﹪时方可恢复正常送电，恢复供电时应遵循先恢复局部通风机电源，局部通风机运行正常后方可恢复其他动力电源。否则按照 "一通三防'有关排放瓦斯工作流程相关规定进行。
15、假设是双风机、双电源自动倒台的局扇运行地点，责任单位要确保备用风机、备用供电电源在另一回路试验期间安全正常运行。
16、严格依据试验标准进行测试，不得随意调整试验电阻参数，改变试验结论，不得有漏试现象。试验时要做好试验记录，试验不合格要汇报到机电科。
17、被试单位供电恢复运行正常后通知调度室试验结束并已恢复正常。试验人员现场监护30分钟观察供电系统无异后，才能离开工作现场。
18、涌水量大的工作面在进行远方漏电试验前必必需将水位排至最低水位，假设是双回路供电的排水区域，责任单位必必需确保排水备用电源、排水设备运行正常。
19、未尽事宜，严格按照《煤矿安全规程》及相关规程和我矿相关规章制度执行。
