连接器基本知识介绍PPT学习课件.ppt

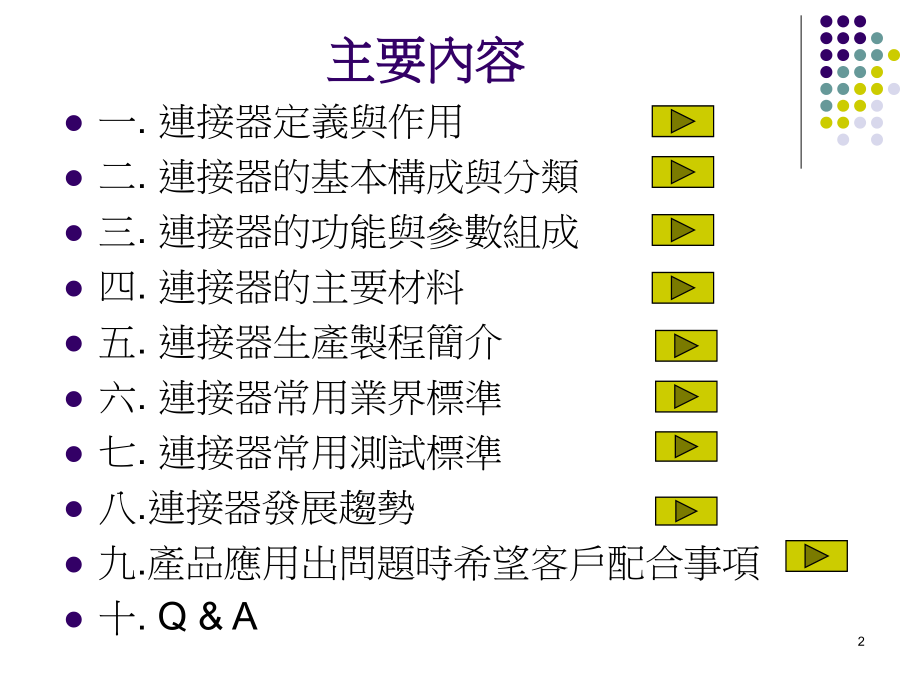

按一下以編輯母片標題樣式,按一下以編輯母片,第二層,第三層,第四層,第五層,*,1,連接器基本知識介紹,2,主要內容,一,.,連接器定義與作用,二,.,連接器的基本構成與分類,三,.,連接器的功能與參數組成,四,.,連接器的主要材料,五,.,連接器生產製程簡介,六,.,連接器常用業界標準,七,.,連接器常用測試標準,八,.,連接器發展趨勢,九,.,產品應用出問題時希望客戶配合事項,十,.Q&A,3,一,.,連接器定義與作用,起源,連接器,(Connector,),的誕生是從戰,鬥,机的制造技朮中所孕育的,.,戰役中的飛机,必須在地面加油,修理,.,而地面上逗留時間往往決定了一場戰役的勝負,.,因此,第二次世界大戰中美軍當局致力于地面維護時間的縮短,增加戰鬥机的服勤時間,.,他們先將各種控制儀器與机件單元化,然后再由連接器聯成一個完整的系統,.,維修時,故障的單元迅速更換后,飛机馬上就能升空,.,戰后,AT&T,貝爾實驗室成功地開發了貝爾電話系統,接著電腦,資訊傳送等產業的崛起,使得源自于戰鬥机技朮的連接器有了更多的發展机會,市場迅速地擴張,.,4,連接器定義,:,用以完成電路或電子机器等相互間電氣連接之器具,(,含附件,),稱為連接器,顧名思義，通俗地說，連接器就是將兩種或兩種以上的物件連接到一塊的媒介。廣義來說，連接器可以是硬體，如我們日常見到的插座、手機插孔等等，也可以是軟體，比如編程用到的中間件等等。,連接器是什麼東東？,連接器的用途,:,傳遞,傳送,轉換兩個介面之間資訊,是作為電路間,組件間,系統間電氣,/,電子傳輸連接部件,使功率或信號電流穩定可靠地流通,又便于組合及維修,是通訊,電腦,家用電器,工業自動化,汽車,電站等電氣,/,電子裝置所不可缺少的重要机電元件,5,連接器知名廠商,Tyco(AMP/Thomas&Betts/Augat)MolexFCI/BergFoxconn(HonHai)AmphenolJSTHirose3MITTCannonJAE,6,二,.,連接器的基本構成與分類,.,連接器的基本構成,一般的連接器主要由兩個部分組成,:1.HOUSING(,塑膠,);2.CONTACT(,端子,);,塑膠主要起絕緣和定位端子的作用,;,端子是連接器的最核心部分,.,它的主要作用是導通,;,HOUSING,CONTACT,連接器典型構成,.,此外,根據結構和功能上的要求,.,還有一些連接器有,PWB,板,彈片,COVER,等其他組成部分,.,Rear Shield For K-FTB,Plated Spring For 12P AV CONN,PWB For Modular Jack,Shield Cover For 12P AV CONN,7,2025/4/23,8,連接器分,類,由於連接器的結構日益多樣化，新的結構和應用領域不斷出現，試圖用一種固定的模式來解決分類和命名問題，已顯得難以適應。儘管如此，一些基本的分類仍然是有效的,1,.,連接器部件分類等級（,LevelsofPackaging),也稱互連的層次,(1989,年在美國國家電子配銷商協會（,NEDA,即,NationalElectronicDistributorsAssociation,縮寫，它是一個工業教育組織）的支援下，生產連接器的幾大廠家會聚在一起，制訂了一部連接器分類標準和術語,),Levels 0,晶片封裝的內部連接,0,級,.,就是積體電路晶片,Levels 1,IC,封裝引腳與,PCB,的連接。典型連接器,IC,插座。,Levels2,印製電路與導線或印製板的連接。典型連接器為印製電路連接器。,Levels3,底板與底板的連接。典型連接器為機櫃式連接器,。,Levels 4,設備與設備之間的連接。一般的經驗是：當連接涉及到音頻或視頻信號時，或是連接網路和電腦時，要使用,4,級連接器 典型產品為圓形連接器,。,關於上述連接器等級，需要注意如下幾點某些連接器可以不止用於一個等級，,9,10,Level 1,Level 1:Package To Board(,電路封裝對,PC,板,),CPU Socket,11,Level 2,Level 2:Board To Board(PC,板至,PC,板,),Memory Card To Motherboard:SIMM,DIMM,DDR Socket,12,Memory Socket,產品結構,13,Memory Socket,產品結構,14,Level 2,Level 2:Board To Board(PC,板至,PC,板,),Add On Card To Motherboard:AGP,PCI,ISA,MCA,EISA,AMR,CNR Edgecard,15,Level 2,Level 3:Subsystem To Subsystem(,次系統至次系統,),Power Supply Connection:Power Header,Socket,FDD,HDD,CD-ROM,DVD Connection Header,Socket,Header&Socket,16,PCB Header and Socket,17,Level 3 I/O Port,18,Level 3 I/O Port,19,Stack Mini Din,產品結構,20,Stack USB,產品結構,21,Triple Audio Jack,產品結構,22,2,連接器的產品類別。,連接器產品類型的劃分雖然有些混亂，但從技術上看，連接器產品類別只有兩種基本的劃分辦法：,依形狀分,:,圓形連接器,矩形連接器,印刷配線板連接器等,依使用頻率分,:,高頻連接器和低頻連接器,(3MHZ,以下,),和高低頻混裝連接器等,3,連接器的,依使用條件分,:,一般室內連接器,耐濕連接器,防水連接器,氣密連接器,耐火連接器,防爆連接器,耐輻照連接器等,4,連接器規格的層次。,按照國際電工委員會（,IEC,）的分類，連接器屬於電子設備用機電元件，其規格層次為,門類（,family,）例：連接器,分門類（,sub-family,）例：圓形連接器,類型（,type,）例：,YB,型圓形連接器,品種（,style,）例：,YB3470,5,依用途分,軍用連接器,商用連接器,23,CP,連接器的分類,:,按,PITCH,分有,:0.3 mm,0.5 mm,1.0 mm,1.2 mm,等,;,PITCH,越小,製造越困難,.,目前,CP,主要生產,PITCH 0.5 mm,1.0 mm,1.2 mm,三種,.,按後段製程分有,:SMT,用,DIP,用,;,SMT,用連接器外型比較小結構簡單,.,它主要包括,ST(,Straight,直針,),型,&RA,型,(,Right Angle,直角,),.,RA,型,PIN,腳為直角,.,使用比較少,.,ST,型,PIN,腳為平腳,使用廣泛,目前,LCG,所用之連接器基本上為,ST,型,.,SMT,用連接器可連接,FFC(FPC),HEADER.,12P RA FFC,12P ST FFC,3P HEADER,24,DIP,用連接器,外型大,結構及組成比較複雜,.,其,PIN,角均為直角,.,廣義的連接器還包括可直接使用的組件,其結構及組成更加複雜,;,K FTB CONN,12P AV CONN,PAL,轉換連接器,25,3P Rca Jack,Contact,Pin Housing,Shielding,PWB,Upper Cover,Lover Cover,26,三,.,連接器功能與參數組成,連接器的基本性能可分為三大類：即電氣性能、機械性能和環境性能,:,電氣性能,-,連接器的主要電氣性能包括接觸阻抗、絕緣阻抗和抗電強度,接觸阻抗,Contact resistance,),高品質的電連接器應當具有低而穩定的接觸電阻。連接器的接觸電阻從幾毫歐到數十毫歐不等。,絕緣阻抗,(,insulation resisrance,),衡量電連接器接觸件之間和接觸件與外殼之間絕緣性能的指標，其數量級為數百兆歐至數千兆歐不等。,抗電強度 或稱耐電壓、介質耐壓,(Dielectric withstanding voltage),，是表徵連接器接觸件之間或接觸件與外殼之間耐受額定試驗電壓的能力。,其他電氣性能,定格電壓,電流,溫升測試,(Temperature rise),對射頻同軸連接器而言，還有特性阻抗、插入損耗、反射係數、電壓駐波比（,VSWR,）等電氣指標。,27,機械性能,-,就連接功能而言，插拔力是重要地機械性能。,插拔力分為插入力和拔出力（,拔出力亦稱分離力）,(,Insertion force&withdrawal force,),。,在有關標準中有最大插入力和最小分離力規定，這表明，從使用角度來看，插入力要小（從而有低插入力,LIF,和 無插入力,ZIF,的結構），而分離力若太小，則會影響接觸的可靠性。,端子保持力,(Pin retention fore):,合適之端子保持力,不易將端子從塑膠中拔出,;,端子強度,(Contact strength):,合適之端子強度,不易破壞,連接器的機械壽命,。,機械壽命實際上是一種耐久性（,durability,）指標，在國標,GB5095,中把它叫作機械操作。它是以一次插入和一次拔出為一個迴圈，以在規定的插拔迴圈後連接器能否正常完成其連接功能（如接觸電阻值）作為評判依據。,連接器的插拔力和機械壽命與接觸件結構（正壓力大小）接觸部位鍍層品質（滑動摩擦係數）以及接觸件排列尺寸精度（對準度）有關。,28,環境性能,:,連接器需能在一定惡劣程度的周邊環境中工作,且能達到要求的工作壽命,.,常見的環境性能包括耐溫、耐濕、耐鹽霧、振動和衝擊等,.,耐溫,(High temperature),目前連接器的最高工作溫度為,200,（少數高溫特種連接器除外），最低溫度為,-65,。由於連接器工作時，電流在接觸點處產生熱量，導致溫升，因此一般認為工作溫度應等於環境溫度與接點溫升之和。在某些規範中，明確規定了連接器在額定工作電流下容許的最高溫升。,耐濕,(Humidity),潮氣的侵入會影響連接,h,絕緣性能，並銹蝕金屬零件。恒定濕熱試驗條件為相對濕度,90%95%,（依據產品規範，可達,98%,）、溫度,+4020,，試驗時間按產品規定，最少為,96,小時。交變濕熱試驗則更嚴苛。,耐鹽霧,(salt mist),連接器在含有潮氣和鹽分的環境中工作時，其金屬結構件、接觸件表面處理層有可能產生電化腐蝕，影響連接器的物理和電氣性能。為了評價電連接器耐受這種環境的能力，規定了鹽霧試驗。它是將連接器懸掛在溫度受控的試驗箱內，用規定濃度的氯化鈉溶液用壓縮空氣噴出，形成鹽霧大氣，其暴露時間由產品規範規定，至少為,48,小時。,振動和衝擊,(Vibration&shock),耐振動和衝擊是電連接器的重要性能，在特殊的應用環境中如航空和航太、鐵路和公路運輸中尤為重要，它是檢驗電連接器機械結構的堅固性和電接觸可靠性的重要指標。在有關的試驗方法中都有明確的規定。衝擊試驗中應規定峰值加速度、持續時間和衝擊脈衝波形，以及電氣連續性中斷的時間。,其他環境性能 根據使用要求，電連接器的其他環境性能還有密封性（空氣洩漏、液體壓力）、液體浸漬（對特定液體的耐惡習化能力）、低氣壓等。,29,四,.,連接器的主要材料,連接器的主要材料分為,金屬材料,和,非金屬材料,接觸部份（,Contacts,）,所用的,基體材料,金屬中參入銅合金，能保證良好的導電性、導熱性、機械性能和可工藝性,材料,優點,缺點,錫磷青銅,(Phosphor Bronze),良好導電性能和抗腐蝕性能,容易加工成形,價格較貴,黃銅,(Brass),導電性好,價格低,彈性差,鈹青銅,(Beryllium Bronze),有很高的機械性能,良好的導電性能、耐熱性能、耐磨性能和抗腐蝕性能,鈹元素毒性較大,冶煉過程給環境造成嚴重污染,.,價格最貴,鎳銅,有很好的機械性能,良好的導電性能、耐熱性能、耐磨性能和抗腐蝕性能,價格高於錫磷青銅,30,高檔次產品接觸區域的關鍵部位,-,電接觸點用貴金屬鍍層材料,材料,優點,缺點,金,(Au),低接觸電阻,耐氧化好,極好的抗腐蝕性,硬度,溶點低,成本高,銀,(Ag),導價格低,容易變色,鈀,(Pd),不粘附,耐磨性好,可防止擴散比金便宜極好的抗腐蝕性,電鍍技術難,成本高,改善抗磨損性能比金難,鍍層,把連接器的接觸部份電鍍，是為了改善導電性、抗腐蝕和抗磨損性，提高可焊性。具有良好機械性能（如可成形性，彈性）的金屬，常常不具備優良的導電性、抗腐蝕和抗磨損性以及可焊接性,電鍍用錫鉛,/,錫銅合金用於較低檔次產品,錫具有較好的抗腐蝕,抗變色,而且無毒,可焊,柔軟和延展性好等優點,很早就被開發利用,錫鍍層在特定環境中能生長,“,錫須,”,所以加入少量的鉛與錫進行共沉積電鍍,然後用加熱方法去除應力,這能防止,“,錫須,”,生長,現因為環保的趨勢,業界已逐漸改用錫銅合金取代,在基體材料是黃銅時,應先鍍鎳或銅作底鍍層。,31,非金屬材料,工程塑料,能用來替代金屬的塑膠材料,能適用於結構及機器零件材料,耐溫均超過,100,熱塑性工程塑膠具有良好的電氣性能、機械性能、抗化學性能,以及良好的加工性能,是,電子連接器製造商的主要原料,連接器主要用材如下,:,簡稱,全稱,Tm/Tg,LCP,液晶類工程塑膠,279,PA9T,尼龍,9T,265,PA6T,尼龍,6T,280,PCT,聚對苯二甲酸環乙烷二甲酯,280,PPS,聚苯硫醚,275,PA66,尼龍,66,260,PBT,聚對苯二甲酸丁二脂,220,32,塑膠,優點,缺點,LCP,LFH,強度與韌性的超級組合。適於,SMT,。能夠塑鑄出薄壁。優異的化學耐受性。尺寸穩定（不易吸潮）。,無塑造時溢料,成本高。比其他熱塑性塑膠柔性差。顏色少,尼龍,高強度，柔韌性好。化學耐受性優異。可用多種技術和成本較低,易吸潮濕造成尺寸不穩定及機械和電氣性能下降。塑造時易溢料（,mold,flash,）,高溫尼龍,適合,SMT,。高強度，高韌性和優異的延展性。優異的化學耐受性,易吸潮濕造成尺寸不穩定及機械和電氣性能下降。塑造時易溢料。成本比普通尼龍高,聚酯,-PCT,適於,SMT,。尺寸穩定。優異的化學耐受性。高強度,可能會碎。塑造時易溢料。比,PBT,成本高,PPS,適於,SMT,。優異的化學耐受性。尺寸穩定（不易吸潮）,易碎。,塑造時易溢料。成本比多數熱塑性塑膠都高。顏色少,聚酯,-PBT,小型,DIN,41612,尺寸穩定（不易吸潮）。優異的化學耐受性。高強度,不適於,SMT,。成本較尼龍稍高,33,其他附屬材料,鋼鐵金屬,DSUB,外殼,(Shell),墊片,(Washer),鎖緊扣,(Bail Lock),鉤環,(Bail Strip),等,.,不鏽鋼,接地彈片,銅合金棒,螺絲,(Screw),Nut,等,.,鋅合金,Bracket,Nut,等,.,34,五,.,連接器生產製程簡介,衝壓,:,材料投入,開機 架模調試 送料 調機,(,首件檢驗,),量產,(,自主檢驗,),包裝作業,(,入庫檢驗,),入庫,成型,:,材料投入,材料乾燥 開機 架模 調機,(,首件檢驗,),量產,(,自主檢驗,),包裝作業,(,入庫檢驗,),入庫,連續端子電鍍,放料,前處理,(,電解脫酯,酸洗,),水洗 鍍鎳,(,首件檢驗,自主檢驗,),回收 水洗 鍍金,(,首件檢驗,自主檢驗,),回收 水洗 鍍錫合金,(,首件檢驗,自主檢驗,),水洗 烘干 收料,五金滾鍍作業,上料,前處理,(,熱脫酯,電解脫酯,酸洗,),水洗 鍍鎳,(,首件檢驗,自主檢驗,),回收 水洗 鍍錫合金,(,首件檢驗,自主檢驗,),水洗 烘干 收料,35,成品組裝,材料投入,調機,(,首件檢驗,),量產,(,自主檢驗,),包裝作業,(,入庫檢驗,),入庫,排,Housing,預 插,端 子,端 子,壓 入,折,Carry,CCD,檢查,OPEN/SHORT,測 試,終 檢,包 裝,平面度檢查,典型端子裝配流程,36,配備機臺、治工具介紹,:,功能測試機,臥式影像檢查儀,壓入機,裁端機,排,Housing,治具,切沿邊料機,37,自動裝配機,包 裝 機,38,六,.,連接器常用業界標準,美國電子工業協會,(EIA),美國印制電路協會,(IPC),美國軍用標準,(MIL-STD),電氣與電子工程師協會,(IEEE),日本工業標準,(JIS),國際電工委員會,(IEC),39,七,.,連接器常用測試標準,試驗分類,測試標準所規定之試驗一般分成三類,:,環境試驗標準,機械試驗標準及電氣試驗標準,標準試驗條件,除非另有規定,所有測試應在下列環境條件中進行,:,a.,溫度,:+15+35.,b.,大氣壓力,:550800mmHg.,c.,相對濕度,:2080%,常用連接器測試標準,EIA(,美國電子工業協會,),MIL-STD-1344A,電連接器試驗方法,MIL-STD-202F,MIL-STD-810D(,環境試驗方法,),40,八,.,連接器的發展趨勢,連接器應朝向高密度、小Pitch方向發展,連接器應朝向高頻率發展,Insert Molding技術將會使連接器產生一場變革,連接器面臨一場價格,技術的競爭,41,九,.,產品應用出問題時希望客戶配合事項,為協助盡快解決問題,希望客戶盡可能提供以下資訊,1.,問題發生日期,/,時間點,2.,客戶名稱,地點,3.,客戶料號,供應商料號,4.,不良,Date Code,5.,不良模式,(,現象,),不良率,不良數量,6.,不良發生在,(1),進料,(2),裝配線,(3),信賴性測試,(4),資格認可,(5),其他,7.,發生影響,(,頻率,)(1),第一次,(2),再發,(3),僅這個,Lot(4),許多個,Lot(5),其他,8.,失效應用及環境描述,9.,不良狀況或不良樣品之影像檔,10.,不良樣品及與其相配合,/,組裝之零組件一並寄回工廠分析,42,十,.Q&A,Q&A,Thank You!,
