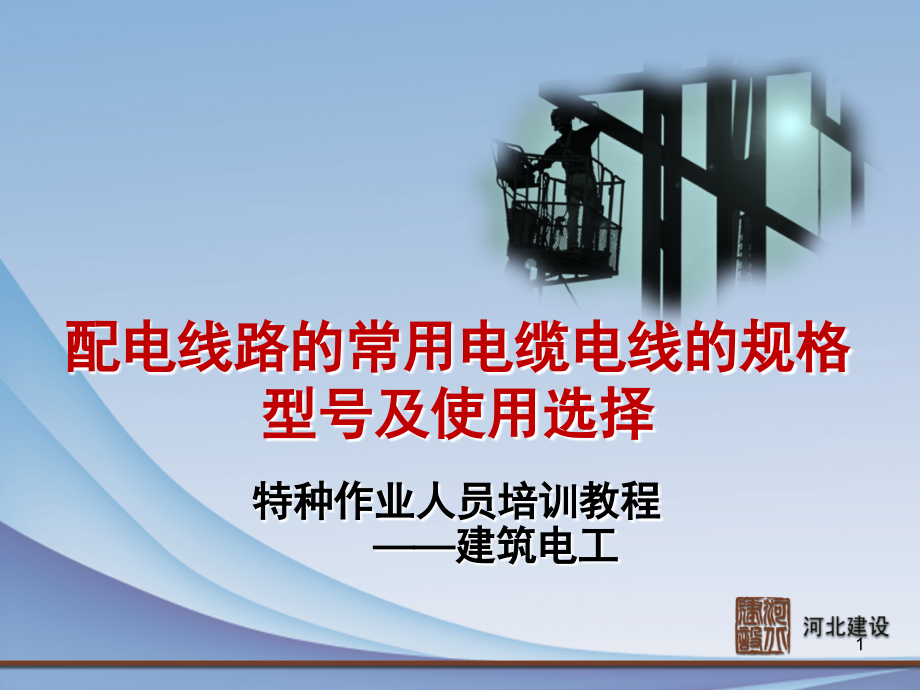

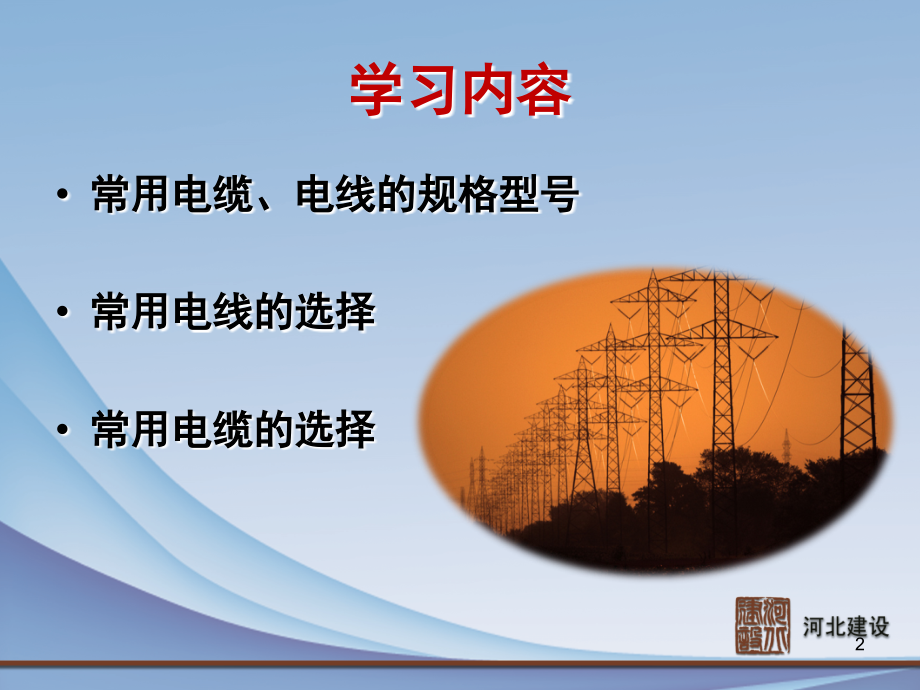

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,配电线路的常用电缆电线的规格型号及使用选择,特种作业人员培训教程,建筑电工,1,学习内容,常用电缆、电线的规格型号,常用电线的选择,常用电缆的选择,2,常用电缆、电线的规格型号,3,常用的电力电缆产品,常用的电力电缆产品主要有裸电线、绝缘电线、控制电缆、电力电缆、架空绝缘电缆、阻燃电缆、耐火电缆等。,4,电线电缆的分类,电力系统：,架空裸电线、汇流排、电力电缆、油纸力缆、橡套线缆、架空绝缘电缆、分支电缆、电磁线以及电力设备用电气装备电线电缆等,信息传输系统：,市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等。,机械设备、仪器仪表系统：,电力电缆、电磁线、数据电缆、仪器仪表线缆等。,5,电线电缆规格型号代表的含义,B,（,B,）,第一个字母表示布线，第二个字母表示玻璃丝编制。,V,（,V,）,第一个字母表示聚氯乙烯（塑料）绝缘，第二个字母表示聚氯乙烯护套。,L,（,L,）,铝，无,L,则表示铜,F,（,F,）,复合型,R,软线,S,双绞,X,绝缘橡胶,6,电缆的型号,用途代码,不标为电力电缆，,K,为控制缆，,P,为信号缆；,绝缘代码,Z,油浸纸，,X,橡胶，,V,聚氯乙稀，,YJ,交联聚乙烯；,导体材料代码,不标为铜，,L,为铝；,内护层代码,Q,铅包，,L,铝包，,H,橡套，,V,聚氯乙稀护套；,派生代码,D,不滴流，,P,干绝缘；,外护层代码,；,特殊产品代码,TH,湿热带，,TA,干热带；,额定电压,单位,KV,。,7,电缆表示法,规格采用芯数、标称截面和电压等级表示：,单芯分支电缆规格表示法：,同一回路电缆根数*（,1*,标称截面），,0.6/1KV,，如：,4*(1*185)+1*950.6/1KV,多芯绞合型分支电缆规格表示法：,同一回路电缆根数*标称截面，,0.6/1KV,，如：,4*185+1*950.6/1KV,8,常用电线的选择,9,导线种类的选择,施工现场架空线和室内配线必须采用绝缘导线，,严禁采用裸导线,。,所谓绝缘导线是指绝缘性能完好的导线。,绝缘完好的标志是指绝缘无老化、无裂纹、无破损裸露导体现象，且其绝缘电阻不小于,1000,，额定工作电压大于线路工作电压。,10,导线截面的选择,导线截面的选择主要是依据线路负荷计算结果，按绝缘导线允许温升初选导线截面，然后按线路电压偏移和机械强度要求校验，按工作制核准，最后综合确定导线截面。,按允许温升初选导线截面,按电压偏移校验导线截面,按机械强度校验导线截面,按线路工作制核准导线截面,11,常用电缆的选择,12,电缆类型的选择,电缆的类型应根据其,敷设方式,和,环境条件,选择。,电缆外护层必须完好无损，无裂纹、无破损裸露芯线。,额定电压不低于线路工作电压。,根据其使用环境是否有潮湿、积水、腐蚀介质和易燃易爆物等选择其外护层的防护性能。,13,电缆芯线截面的选择,按允许温升初选电缆芯线截面,按允许温升初选电缆芯线截面，同样应使其长期连续负荷允许载流量,Iy,，大于或等于线路的计算电流,I,j,，即,Iy,I,j,按电压偏移校验电缆的芯线截面,电缆线路按电压偏移校验电缆芯线截面的要求与架空线路按电压偏移校验导线截面的要求和方法基本相同。,按机械强度校验电缆芯线截面,按机械强度校验电缆芯线截面主要是针对架空电缆线路而言。,14,电缆芯线配置的选择,根据基本供配电系统的要求，电缆中必须包含线路工作制所需要的全部工作芯线和,PE,线。,需要采用三相四线制配电的电缆线路必须采用五芯电缆，而采用四芯电缆外加一条绝缘线等配置方法都是错误的。五芯电缆中，除包含黄、绿、红色三条相线外，还必须包含用作,N,线的淡蓝色芯线和用作,PE,线的绿黄双色芯线。其中，,N,线和,PE,线的绝缘色规定，同样适用于四芯、三芯等电缆。,15,
