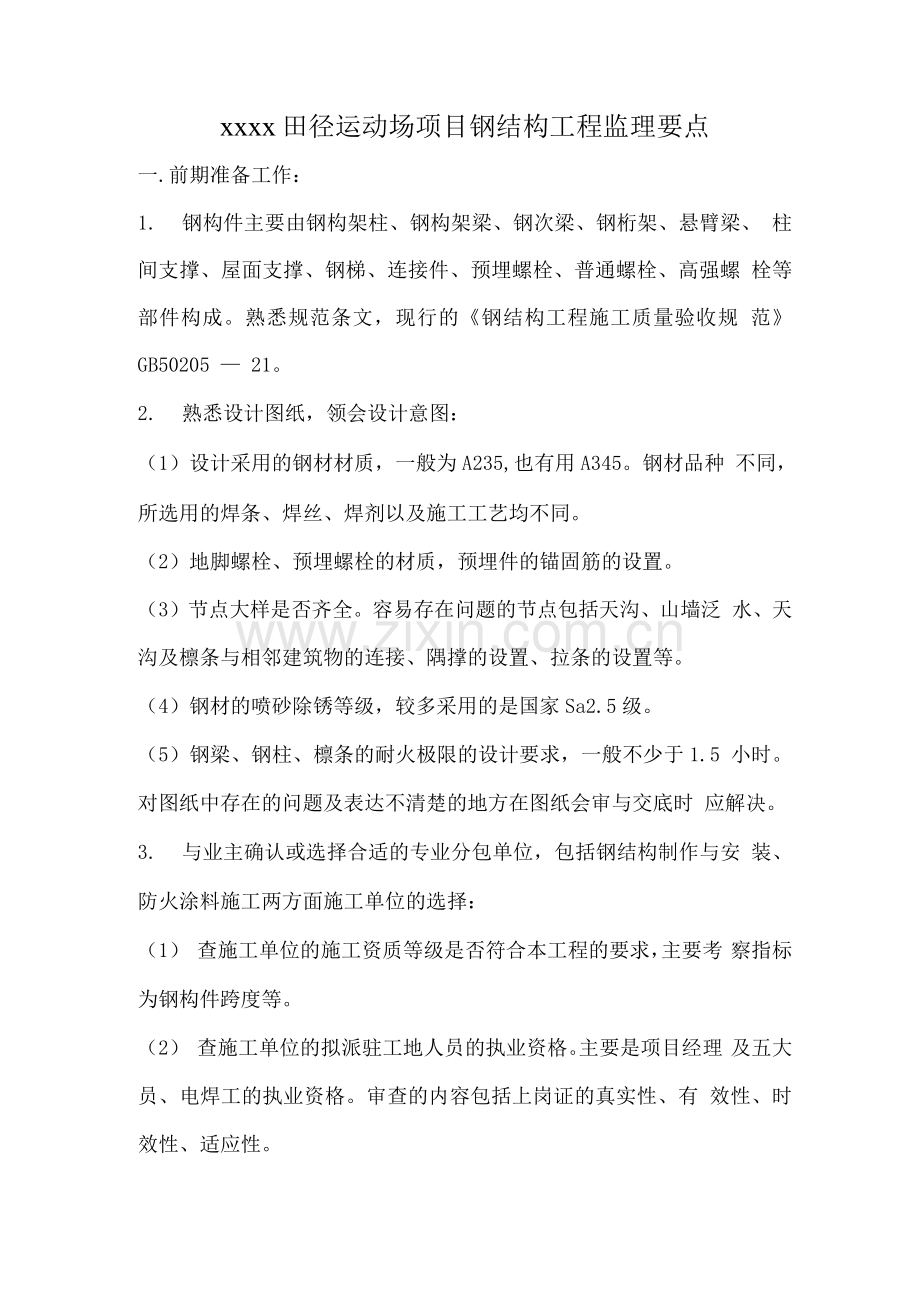

xxxx田径运动场项目钢结构工程监理要点
一.前期准备工作：
1. 钢构件主要由钢构架柱、钢构架梁、钢次梁、钢桁架、悬臂梁、 柱间支撑、屋面支撑、钢梯、连接件、预埋螺栓、普通螺栓、高强螺 栓等部件构成。熟悉规范条文，现行的《钢结构工程施工质量验收规 范》GB50205 — 21。
2. 熟悉设计图纸，领会设计意图：
（1）设计采用的钢材材质，一般为A235,也有用A345。钢材品种 不同，所选用的焊条、焊丝、焊剂以及施工工艺均不同。
（2）地脚螺栓、预埋螺栓的材质，预埋件的锚固筋的设置。
（3）节点大样是否齐全。容易存在问题的节点包括天沟、山墙泛 水、天沟及檩条与相邻建筑物的连接、隅撑的设置、拉条的设置等。
（4）钢材的喷砂除锈等级，较多采用的是国家Sa2.5级。
（5）钢梁、钢柱、檩条的耐火极限的设计要求，一般不少于1.5 小时。对图纸中存在的问题及表达不清楚的地方在图纸会审与交底时 应解决。
3. 与业主确认或选择合适的专业分包单位，包括钢结构制作与安 装、防火涂料施工两方面施工单位的选择：
（1） 查施工单位的施工资质等级是否符合本工程的要求，主要考 察指标为钢构件跨度等。
（2） 查施工单位的拟派驻工地人员的执业资格。主要是项目经理 及五大员、电焊工的执业资格。审查的内容包括上岗证的真实性、有 效性、时效性、适应性。

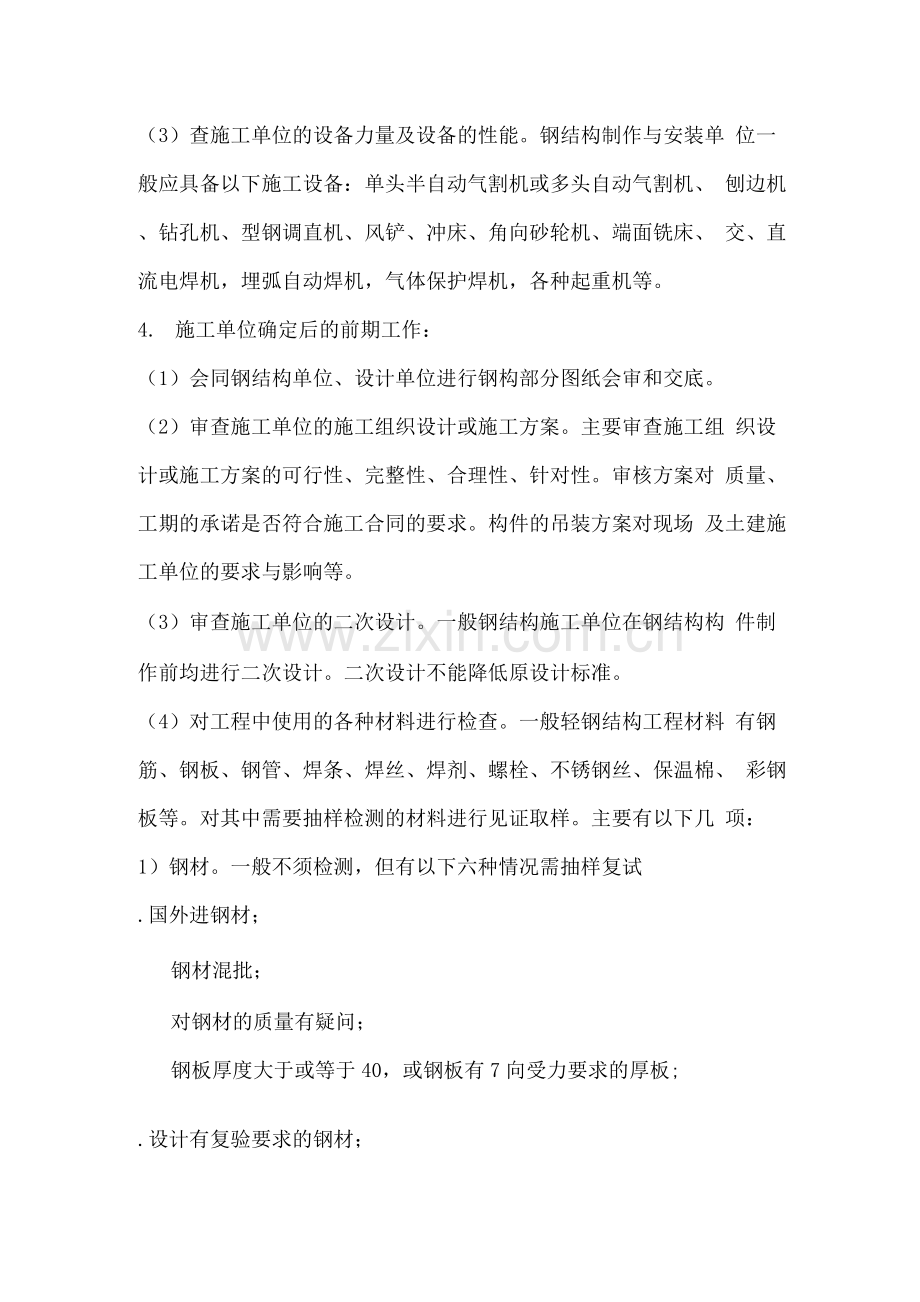

（3）查施工单位的设备力量及设备的性能。钢结构制作与安装单 位一般应具备以下施工设备：单头半自动气割机或多头自动气割机、 刨边机、钻孔机、型钢调直机、风铲、冲床、角向砂轮机、端面铣床、 交、直流电焊机，埋弧自动焊机，气体保护焊机，各种起重机等。
4. 施工单位确定后的前期工作：
（1）会同钢结构单位、设计单位进行钢构部分图纸会审和交底。
（2）审查施工单位的施工组织设计或施工方案。主要审查施工组 织设计或施工方案的可行性、完整性、合理性、针对性。审核方案对 质量、工期的承诺是否符合施工合同的要求。构件的吊装方案对现场 及土建施工单位的要求与影响等。
（3）审查施工单位的二次设计。一般钢结构施工单位在钢结构构 件制作前均进行二次设计。二次设计不能降低原设计标准。
（4）对工程中使用的各种材料进行检查。一般轻钢结构工程材料 有钢筋、钢板、钢管、焊条、焊丝、焊剂、螺栓、不锈钢丝、保温棉、 彩钢板等。对其中需要抽样检测的材料进行见证取样。主要有以下几 项：
1）钢材。一般不须检测，但有以下六种情况需抽样复试
.国外进钢材；
钢材混批；
对钢材的质量有疑问；
钢板厚度大于或等于40，或钢板有7向受力要求的厚板;
.设计有复验要求的钢材；
.建筑结构安全等级为一级，大跨度钢结构中主要受力构件所用的 钢材。
2）高强螺栓。大六角头高强螺栓应进行扭矩系数复试。以确定初拧 和终拧值。
3）摩擦面抗滑移系数复试。一般设计要求为0.35或0.40，少数0.5。 复试的抗滑移系数最小值应符合设计要求。
4）一、二级焊缝要做无损探伤检测。一般采用超声波探伤检测，检 测速度快，操作简单。检测结果应有检测报告，进行检测的单位及操 作人员应具备相关资格。对一级焊缝1%无损探伤检测，二级焊缝 抽检20%。探伤比例的计数比例方法应按以下原则确定：对工厂制作 焊缝，应按每条焊缝计算百分比，且探伤长度应不小于2mm，当焊 缝长度不足2mm时，应对整条焊缝进行探伤；对现场安装焊缝，应 按同一类型、同一施焊条件的焊缝条数计算百分比，探伤长度不小于 2mm，并应不少于一条焊缝。
5）薄型防火涂料规范要求施工满1吨，应抽检一次粘结强度；厚 型防火涂料满5吨，应抽检一次粘结强度和抗压强度。小于以上数 值无须检测，这与土建钢筋等材料不同。
（5）审查施工单位的焊接工艺评定报告。主要审查报告的工艺是否 与本工程设计图纸中钢构件的型式相符，所用钢材品种、焊接材料是 否一致。
施工中质量控制:
