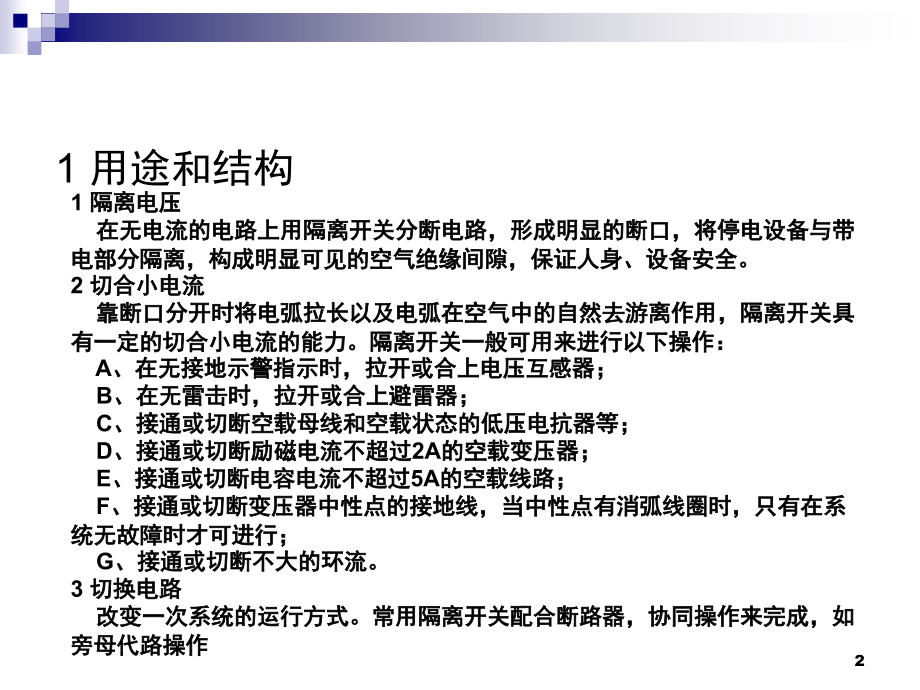

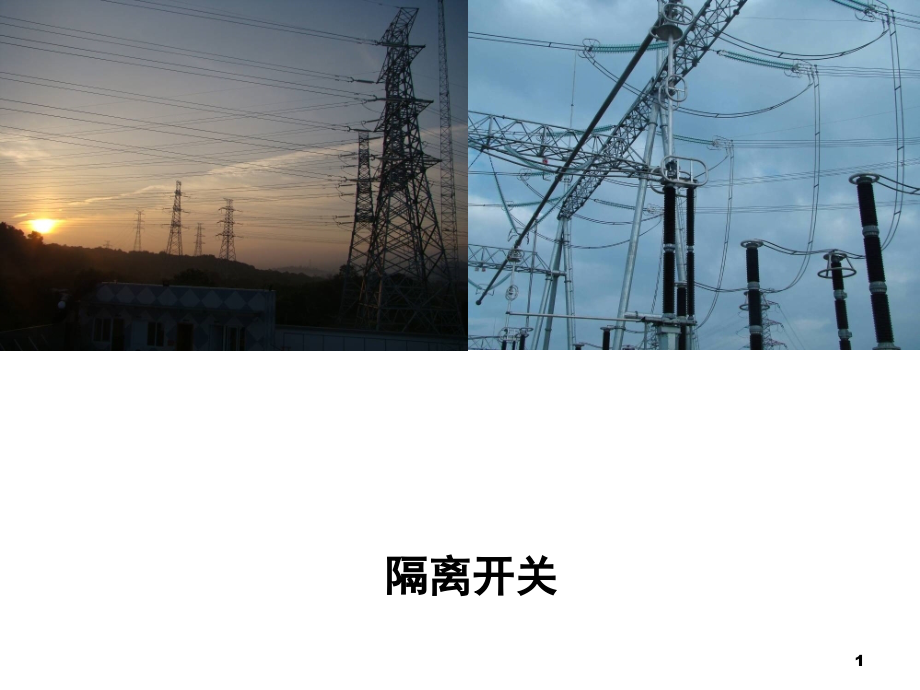

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,一次设备培训课件,隔离开关,1,1 用途和结构,1 隔离电压,在无电流的电路上用隔离开关分断电路，形成明显的断口，将停电设备与带电部分隔离，构成明显可见的空气绝缘间隙，保证人身、设备安全。,2 切合小电流,靠断口分开时将电弧拉长以及电弧在空气中的自然去游离作用，隔离开关具有一定的切合小电流的能力。隔离开关一般可用来进行以下操作：,A、在无接地示警指示时，拉开或合上电压互感器；,B、在无雷击时，拉开或合上避雷器；,C、接通或切断空载母线和空载状态的低压电抗器等；,D、接通或切断励磁电流不超过2A的空载变压器；,E、接通或切断电容电流不超过5A的空载线路；,F、接通或切断变压器中性点的接地线，当中性点有消弧线圈时，只有在系统无故障时才可进行；,G、接通或切断不大的环流。,3 切换电路,改变一次系统的运行方式。常用隔离开关配合断路器，协同操作来完成，如旁母代路操作,2,1 导电部分,导电部分通过支持绝缘子固定在底座上，用于关合和断开电路，主要包括由操作绝缘子带动而转动的刀闸（动触头或导电杆）、固定在底座上的静触头和用来连接母线或设备的接线端。刀闸常由两条或多条平行的铜板或铜管组成，铜板的厚度和条数由隔离开关的额定电流决定。对电压等级较高的隔离开关，由于对地距离较高，为了便于母线和电气设备的检修，隔离开关还带有接地刀闸，用其来代替接地线，而且还要在两者之间装设机械闭锁装置，以保证操作顺序的正确性。,3,1.1 刀闸开断类型,双侧开断水平插入式,垂直伸缩式,中央开断式,水平伸缩式,4,1.2 触头技术,1.2.1直接插入式触头,动触头,静触头,限位杆,5,1.2 触头技术,1.2.1钳式触头,钳式动触头,静触头导电杆,动触头采用钳夹式结构夹紧静触头导线杆，夹紧力由导电管内的夹进弹簧来保证。采用顶压脱扣装置来保障隔离开关的可靠合闸，,6,1.2.2 L型触头,动触头,静触头,主接触面,电弧导通路径,主电流导通路径,绝缘材料,电弧,弹簧,电弧通道,弹簧,7,1.2 引弧触头,引弧触头,使隔离开关具有良好的开合母线转换电流及电容电感小电流性能,8,1.3 地刀引弧触头,在两条或多条共塔或邻近平行布置的架空输电线中，当某一回或几回线路停电后，由于它与相邻带电线路之间产生电磁感应和静电感应，在停电的回路上将产生感应电压和感应电流。在这种输电线路中使用的某些高压接地开关要求具有开合感应电流的能力。,因此，用于这些线路的接地开关，应能满足以下的运行条件：(1)当停电线路的一端开路，在线路另一端的接地开关分、合操作时，接地开关能开断和关合容性电流。(2)当停电线路的一端接地，在线路另一端的接地开关分、合操作时，接地开关能开断和关合感性电流。,9,1.3 地刀引弧触头,引弧辅助地刀,SF6气室,10,1.3 地刀引弧触头,在接地开关关合电磁感应电流和静电感应电流时，辅助接地动触头随主接地刀杆转动将先和辅助接地静触头接触，这时将启动SF6灭弧室操作系统，而后主接地动静触头随着主接地刀杆的继续运动才开始接触。这样，关合过程感应电流引入SF6灭弧室内关合，有效的保护了主动静触头免受电弧的损害。,11,2 绝缘部分,隔离开关的绝缘主要有两种：对地绝缘、断口绝缘。对地绝缘一般是由支柱绝缘子和操作绝缘子等构成。它们通常采用瓷质绝缘子，有的也采用环氧树脂或环氧玻璃布板等作绝缘材料。具有明显可见的间隙断口的绝缘，通常以空气为绝缘介质。隔离开关断开后，断口间的击穿电压必须大于相对地之间的击穿电压，这样当电路中发生危险的过电压时，首先是相对地发生放电，从而避免触头间的断口先被击穿，保证检修人员安全。,12,3 传动部分,操动机构通过传动装置控制刀闸分、合。传动机构接受操动机构的操作力，用拐臂、连杆、轴齿轮、操作绝缘子等传给触头实现分、合闸。可根据运行需要，采取三相联动或分相操动方式,13,3.1 连杆,新连杆，合上时两连杆拉,老连杆，合上时一连杆拉，一连杆推,14,3.2 机械闭锁,刀闸在合位时，地刀被机械闭锁,地刀在分位时，刀闸不被机械闭锁,刀闸在分位时，地刀不被机械闭锁,15,3.3 机构箱,电机限位开关,辅助开关,压力系统,微动开关,16,4 底座及地刀,底座常用螺丝固定在构架或墙体上,17,4.2 地刀STA式,动触头,静触头,直接插入式,18,4.2 地刀STB式,动触头,静触头,19,4.2 地刀STB式,两种运动方向，在合接地闸刀的过程中，地刀先旋转后竖直向上插入静触头，避免了触头的弹跳，并且有与主闸刀相同的动热稳定电流值,20,
