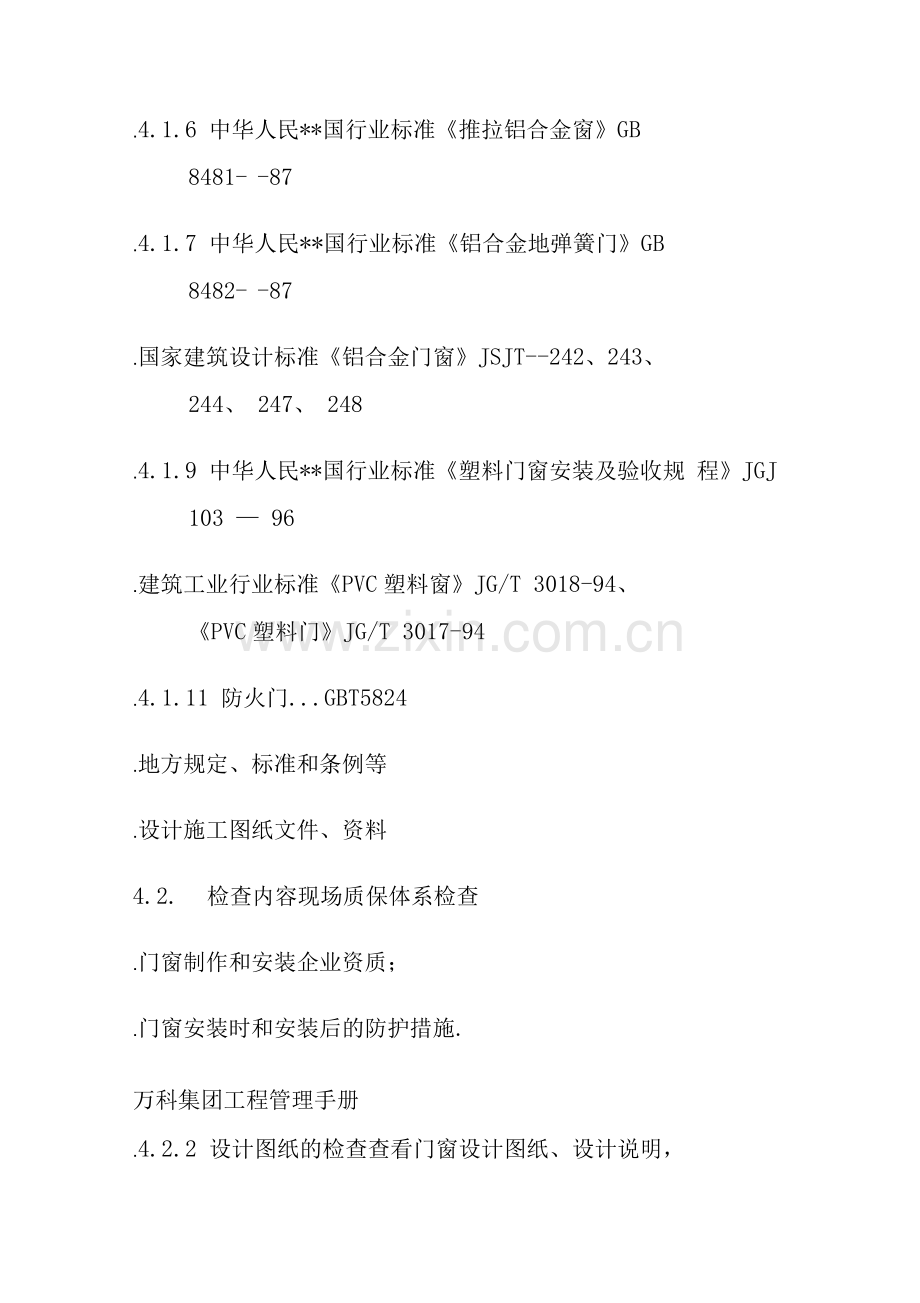

门窗工程质量检查要点 1. 目的确保门窗工程质量在施工阶段得到有效控制. 2. 范围适用于AAAA **开发的建筑工程的铝合金、塑钢门 窗及防火门工程・ 3. 职责工程部负责门窗工程的中间检查和隐蔽验收;竣工 验收由工程部组织,相关部门参与. 4. 内容 4.1. 检查依据 .中华人民**国国家标准《建筑工程质量检验评定 标准》GBJ 301--88 .中华人民**国行业标准《建筑装饰工程施工及验 收规范》JGJ 73--91 .中华人民**国行业标准《平开铝合金门》GB 8478- -87 .中华人民**国行业标准《平开铝合金窗》GB 8479- -87 中华人民**国行业标准《推拉铝合金门》GB 8480- -87 .4.1.6 中华人民**国行业标准《推拉铝合金窗》GB 8481- -87 .4.1.7 中华人民**国行业标准《铝合金地弹簧门》GB 8482- -87 .国家建筑设计标准《铝合金门窗》JSJT--242、243、 244、 247、 248 .4.1.9 中华人民**国行业标准《塑料门窗安装及验收规 程》JGJ 103 — 96 .建筑工业行业标准《PVC塑料窗》JG/T 3018-94、 《PVC塑料门》JG/T 3017-94 .4.1.11 防火门...GBT5824 .地方规定、标准和条例等 .设计施工图纸文件、资料 4.2. 检查内容现场质保体系检查 .门窗制作和安装企业资质; .门窗安装时和安装后的防护措施. 万科集团工程管理手册 .4.2.2 设计图纸的检查查看门窗设计图纸、设计说明, 弄清采用的门窗的规格、构造、性能要求、安装节点等. .质保资料检查 .门窗产品的《准用证》、出厂合格证及相关材 料的合格证; .铝合金和塑钢门窗三性检测报告; .门窗外观检验记录; .铝合金和塑钢门窗安装隐蔽验收记录: 连接件材料、间距、固定方式;4.2・3・4・2填充 材料和填充质量;4.2・3・4・3注胶方式和注胶质量;4.2・3・5 铝合金和塑钢门窗喷淋试验记录;4.2・3・6防火门窗安装隐 蔽验收记录・门窗工程实物检查4.2.4. 1门窗材料及 产品铝型材厚度和表面处理;4.2・4・4・2五金附 件的材质和装配质量;4.2・4・4・3橡胶条、毛刷条、密封胶 及玻璃的材质和装配质量安装质量连 接件材料、间距、固定方式门框与结构间填充 材料和填充质量;4・2・4・2・3 铝合金和塑钢门窗的注胶方式 和注胶质量・4・3・ 检查要点 通过选择经济合理的门窗型材、配件和节点密封形式,通过 防排结合, 保证铝合金和塑钢门窗的安全和防水能力,保证防火门防火 性能的可靠 耐久性. 事前控制要点:4.3・1・1在招标文件和合同中明确防 火门窗的防火等级、主要材质、铰链和闭门 器等配件技术性能要求;明确铝合金和塑钢门窗的部分关键 技术性能要 万科集团工程管理手册 求.铝合金和塑钢门窗方面要求例如: 4 4.3.1.1.2 框料型材品牌型号、门窗壁厚、加强金属的规格和形式、玻 璃厚度、胶条规格及密封形式、密封胶品牌及密封范围、铰 链、门锁、滑轮、执手、铆钉打胶、框边塞缝、防水密封要 求等;同时要求投标单位根据规范及设计要求计算和设计 大样施工图;明确发生渗漏的维修范围和赔偿责任;对门 窗的水密性、气密性及风压强度试验必须按规范要求进行, 并在招标文件中对试验要求予以明确.以免施工中发生费用 争议,而让施工单位逃避试验责任. 在评标中检查投标单位的计算书及计算程式,仔细 审核节点详图.投标单位一般会根据AAAA要求的型材品牌 以及其他要求进行报价,同时提出投标单位认为最经济、合 理的施工方案并进行报价.我司要对各施工方案的经济和技 术指标进行评审. 防火门厂的资质在投标前必须审核通过・事 中控制要点4.3.2.1 一般要求 4 4 4 4.3.2.1.4 门窗的堆放地点应洁净、平整,以免砂石、灰尘等杂物进入 玻璃槽、排水孔内,不得堆放在露天,避免日晒雨淋,避免高 空堕物破坏铝合金框料,并不得与腐蚀物质接触,不应直接 接触地面,下部应用方木垫,且应立放,立放的角度不应小于 70° ,并采取防倾倒措施.在窗洞划好中线和水平标高线, 检查上下边的位置及其内外的朝向,按设计要求及现场施工 情况统一确定门窗在墙体厚度方向的位置. 门窗框底部水泥砂浆塞缝上与窗台的宜有2CM的高差,窗 台的坡度必须大于20%,加速雨水的排放,减少停水时间,严 格规定硅胶的嵌缝位置、断面尺寸,保证其密实性.框料拼缝 处、节点及锚钉处全部打胶密封,不得留缝,以免进水.泄水 孔必须设置档风板,泄水孔的标高必须比框料型材的底部略 低,以便排水. 万科集团工程管理手册 外墙为涂料饰面时,窗楣设置双滴水线〕滴水槽〔形式;外墙 为面砖饰面时,窗楣设置滴水线形式.凸窗遮阳板在墙根必 须设置导流槽,以免遮阳板上的水停留时间太长,导致砌体 外墙渗漏;或者在外墙挑檐位置在外墙设置混凝土止水坎, 高度约1高.对于同一类型的门窗及其相邻的上下、左右, 洞应保持通线,洞应横平竖直,洞的允许偏差应在规范 允许范围内.门窗安装后的成品保护十分重要:门窗在安装 过程中及验收前,采 取可靠的保护措施不得污损.严禁在门窗框上、扇上安装脚 手架,悬挂重物.外脚手架不得顶压在门窗框上,并严禁蹬 踩窗框、窗扇或窗撑.应防止利器划伤门窗表面;应防止电、 热和焊花烧伤或烫伤面层.门窗框的上槛及两侧用胶带纸、 薄膜保护好,下槛用九夹板制成马蹄形盖板保护.主要通道、 施工电梯的门框要合理安排施工时间,尽可能后装.已安 装的门窗框洞不得作为运料通道. 铝合金门窗安装 4 4 4 4 4.3.2.2.5 铝合金门窗的设计和安装,应由有资质的设计和施工企业承 担,重要部位应提供设计大样图,同时施工图纸必须盖有设 计单位的出图专用章.铝合金窗产品应具备抗风压、空气渗 透、雨水渗漏三项基本物理性能的检测报告〕标准窗可由厂 家提供的两年一次的型式检验报告,非标窗应提供专用检测 报告〔,性能指标必须符合设计及相关标准的要求.铝合金门 窗产品进场后应进行检验,并做好检验记录,对门窗固定节 点等隐蔽部位,监理应进行验收,并办理签证.工程项目有代 表性的各类外门窗安装后应进行喷淋试验,做好试验记录, 并经监理工程师签证,每种类型不少于三樘.铝合金门窗产 品及材料应符合以下要求:铝合金门窗型材质量应符合《铝 合金建筑型材》GB5237和《铝及铝合金加工产品的化学成 分》GB 3190的规定.一般情况下,窗的铝型 材壁厚不小于L2mm,门的铝型材壁厚不应小于 铝合金门窗料表面阳极氧化膜质量符 合技术标准的规定,应达到 万科集团工程管理手册AA10级以上〕平均厚度不少于10^m 〔. 4.3.2.2.5.3 4.3・2・2・5・4 4.3.2.2.5.5 4・3・2・2・5・ 4・3・2・2・6 4.3・2・2・6・1 公共出入处的铝合金门必须采用安全玻璃.五金附件的质 量应符合国家或相应标准的规定,露面的零件应采用不锈钢 或经镀锌处理.橡胶条、毛刷条、密封胶以及玻璃等的质量 应符合国家或相关标准的规定.铝合金窗框下槛应开设泄水 孔,其位置和数量应保证雨天下槛排水通畅不积水.铝合金 门窗框侧边不准随意钻孔.孔洞应用铜帽或塑料帽覆盖,并 在洞处用密封胶密封,铝合金门窗型材拼接处、紧团螺栓 孔处也应用密封胶密封.铝合金门窗安装应符合以下要求: 门窗框安装必须牢固、预埋件和连接件应是不锈钢件或经防 锈处理金属件,连接件厚度不小于L5mm,宽度不小于25mm. 连接件应两端均伸出铝框予以内外锚固,混凝土剪力墙可采 用射钉或膨胀螺栓固定,砖砌墙体可采用预埋混凝土块采用 射钉或膨胀螺栓固定,固定点的位置为框边角180mm处设一 点,然后以此点为起始,间距不大于5mm,其他墙体的固定 方式应符合相应的标准.门窗平面位置、标高、开启方向必 须符合设计要求.门窗框安装固定后,框与墙体间隙应均匀, 填充材料饱满密实.填充料应符合弹性连接设计要求,如设 计未规定时,应采用PU聚氢酯发泡材料、矿棉、玻璃棉毡条 等软质保温材料分层填塞缝隙,外表面留5 —8mm深的槽 填嵌防水密封胶.严禁粉刷砂浆直接接触铝合金框,外墙的 铝合金门窗框与墙体连接处应双面打胶.横向或竖向组合门 窗的组合构件应采取套插搭接形成曲面组合,搭接长度宜为 10mm,并用密封膏密封.中空玻璃和面积大于0・65m2的单面 安全玻璃安装时,应在门、窗扇四边槽内设玻璃垫块.玻璃入 槽后,用通长镶锯条固定,入槽深度不小于6mm,玻璃安装时 的朝向应符合设计要求.平开门窗的安装:门窗扇铰链与门 窗框连接部位装配应牢固,缝隙应 4.3.2.2.6.2 4.3・2・2・6・3 4.3.2.2.6.4 4 万科集团工程管理手册 不大于2mm.门窗框、扇四周搭接宽度应均匀,允许偏差不大 于l mm. 门窗装配后,不应有妨碍启闭的下垂、翘曲或扭曲变 形・4.3・2・2・6・7推拉门窗安装门窗框、扇配合严密,间隙均 匀,其扇与框搭接宽度允许偏差不大于l mm,顶部限位装置应 调节到窗扇抬高时不脱轨,推拉必须轻便灵活,无卡阻现象, 扇面积<1.5m2时用小于40N的力进 行启闭,>1.5m2时用小于60N的力进行启闭・4.3・2・2・6・8 弹簧门安装:严格控制地弹簧安装的轴孔中心线,必须在同 一直线上, 并与门扇底面垂直.门扇垂直应在门樘的中心线,垂直平行 偏差不大于1・5mm.门扇关闭时,其对缝和扇与框的缝隙应 均匀,应控制在2 — 4mm.门扇与地面的间隙在开启范围内,如 无特殊要求时,应为2 — 7mm.双扇门关闭时,应在同一垂直平 面内,其平整度不大于2mm.启闭门窗的力矩不大于50N/m〕 近似10kg/m〔.门扇关闭速度适宜,应在3 — 15s之间,开启为 9 ±30的角度,地弹簧定位准确可靠. 门窗安装时,执手、撑挡、插销、门窗等五金 配件应定位准确、齐全、安装牢固,使用灵活可靠.玻璃密封 条镶嵌紧密,平整服贴,不得有卷边、脱槽、断头、扭曲、缺 角现象.门窗框周边所注的防水密封胶应连续、饱满、光滑, 形成均匀直线,不得有气泡、气孔. 铝合金门窗安装时,应注意产品保护,窗槛严 禁搁置脚手板,校正严禁用金属锤敲击,以防其击伤或变形, 保护膜应待安装完成和无污染后才能清除. 高层建筑外墙铝合金窗安装应按设计要求, 并做到有可靠的防雷接地. 塑料门窗安装塑料门窗前部分要求同 铝合金门窗的要求・4.3・2・3・2塑料 门窗产品及材料应符合以下要求:4.3・2・3・2・1门窗采用的 异型材、密封条等原材料应符合现行的国家标准《门窗框 用硬聚氯乙烯型材》GB 8814和《塑料门窗用密封条》GBl22 的有关规定. 万科集团工程管理手册 门窗采用的紧固件、五金件、增强型钢及金属 衬板固定片等应符合下列要求:. 紧固件、五金件、增强型钢及金属衬板等,除不锈钢外,其表 面均应经耐腐蚀镀膜处理;采用热镀锌的低碳钢增强型材、 紧固件,其镀膜厚度应不小于12^m .增强型钢材质应符合 GB 716《碳素结构钢冷轧钢带》的规定,壁厚应不小于l・2mm. 五金件型号、规格、性能均应符合国家现行标准的有关规定, 滑撑铰链不得使用铝合金材料. 固定片材质应采用Q235 —A冷轧钢板,表面应进行镀锌处 理, 厚度不小于1・5mm宽度不小于15mm.4・3・2・3・2・3玻璃四周 的抗震垫块应选用邵氏硬度为70—90〕A〔的硬橡胶、硬PVC 塑料或ABS塑料,不得使用硫化再生橡胶、木片或其他吸水 材料与聚氯乙烯型材直接接触的五金件、紧 固件、密封条、玻璃垫块、嵌缝膏等材料,其性能应与PVC塑 料具有相容性,应由厂家提供相关 材料的相容性报告・4.3・2・3・2・5.门窗产品的制作质量应 符合以下要求:4.3・2・3・2・5・1 .门窗不得有焊角开焊、型材 断裂等损坏现象,框和扇的平整度、 直角度和翘曲度以及装配间隙应符合国家现行标准 JG/T3017、 JG/T 3018的有关规定,并不得有下垂和翘曲变 形・4.3・2・3・2・5・2 .当门窗构件符合以下情况之一时,其内 脏必须加衬增强型钢・4.3・2・3・2・5・2・1・平开 窗大于50系列,窗框构件长度不小于 13mm,窗扇构件长度 不小于12mm;小于50系列,窗框构件长度不小于10mm, 窗扇构件长度大于中横框和中 坚框构件长度不小于9mm, 4.3.2.3.2.5.2.2.推拉窗窗框构件 长度不小于13mm.4.3.2.3.2.5.2 2.2窗扇下框构件长度 不小于7mm. 万科集团工程管理手册 窗扇边框构件长度不小于 ・平开门:门框扇构件长度不小于 12mm.4.3.2.3.2.5.2.4.推拉门: 4・3・2・3・2・5・2・4・1 4・3・2・3・2・5・2・4・2 4・3・2・3・2・5・2・4・2 门框构件长度不小于13mm .门窗上、中、边框构件长度不 小于13mm,门窗下框构件长度等于或大于6mm.当门窗构 件安装五金配件时,其内腔也应加衬钢板.用于固定每根增 强型钢的紧固件不得少于3个,其间距应不大于3mm,固定 后的增强型钢不得松动. 门窗安装应符合以下要求:4.3・2・3・3・1门窗应 采用预留洞安装,不得采用边安装边砌或先安装后砌 的 施工方法・4.3・2・3・3・2门窗及玻璃的安装应在墙体大面和 地坪湿作业完工后进行,当需要在 湿作业前进行时,应采用保护措施・4.3・2・3・3・3门窗框安 装固定应按规范规定,根据不同的墙体材料选用适合的固定 4・3・2・3・3・3・1 4・3・2・3・3・3・2 4・3・2・3・3・3・3 4.3.2.3.3.3.6 混凝土墙洞应采用射钉或塑料膨胀钉固定. 多孔砖墙洞应在砌筑时埋入预制混凝土块,采用射钉或塑 料膨 胀螺钉固定. 加气混凝土洞应采用木螺钉将固定片固定在胶粘圆木上 或用塑 料膨胀螺钉固定,也可埋人预制混凝土块,采用射钉或塑料 膨胀 螺钉固定.混凝土空心小砌块洞两侧砌块空心应将细石混 凝土灌实,采用射钉或塑料膨胀螺钉固定;设有预埋铁件的 洞应采用焊接的方法固定,也可先在预埋件上按紧固件规 格打基孔,然后用紧固件固定.其余新型墙体材料洞的连 接方式,按照相关标准的要求.对于旧房改建项目的洞连 接方式,应符合设计的要求.固定片与塑料门窗的连接应将 十字槽盘头自攻螺钉M4 x 20mm拧入,不 方法,要求如下: 万科集团工程管理手册 得直接锤击打入.固定片的位置应距窗角、中竖框、中横框 150 — 2mm,固定片之间的间距应不大于6mm.安装组合窗和 连门窗时,应将两窗框与拼樘料卡接,卡接后应用紧固件双 向拧紧,其间距不大于6mm;紧固件端头及拼樘料与窗框间 的缝隙应采用嵌缝膏进行密封处理,拼樘料与混凝土过梁或 柱子应采用预埋铁件的方法固定;与砖墙连接时,应先将拼 樘料两端插入预留洞中,插入深度不小于30mm,然后用强度 等级为C20的细石混凝土浇灌固定.门窗框安装固定后,框 与墙体间缝隙均匀.当设计无具体要求时,侧边缝隙应采用 聚氨脂发泡剂等弹性材料分层填塞,填塞饱满密实但不宜过 紧,洞内外侧与窗框之间应采用水泥砂浆填实抹平,洞 外侧应留设5 —8mm槽 ,待水泥砂浆硬化后,采用防水嵌缝 膏进行密封处理.保温隔声等级要求较高的工程,洞内侧 也应采用嵌缝膏密封玻璃安装时,应在门、窗扇四边槽内设 有玻璃垫块起承重、抗震作用,采用聚氯乙烯胶加以定位. 玻璃入槽后用压条固定.对采用镀膜玻璃的外门、外窗、双 层玻璃的镀膜玻璃应在最外层,单面镀膜层应朝向室内. 平开门窗的安装门窗扇与框的连接部位装配应牢固.门窗扇 不许有倒翘、下吊,同樘门窗相邻扇角高低差不大于2mm;上 悬窗关闭时应平整. 推拉门窗安装门窗扇与门窗扇之间的高度应一致,中缝及企 搭接缝隙应垂直上下一致,顶部限位装置应调节到窗扇在 任何位置抬高时不脱轨,推拉必须轻便灵活,无卡阻现象.开 启或关闭时门窗扇面积<1.5m2时推拉力应小于40N,窗扇面 积>L5m2的推拉力应小于60N.弹簧门安装弹簧门安装的轴 孔中心线必须在同一垂直线上,门扇关闭时,其对缝和扇 与门立框的缝隙应均匀.控制在2 — 4mm.门扇与上横框的缝 隙应为2 — 4mm,两扇门上缝隙的平行差不大于lmm,门扇不应 有下 4.3・2・3・3・5 4.3・2・3・3・6 4 4 4 万科集团工程管理手册 垂对角差.门扇与地面的间隙一般应为2 —"mm〕特殊要求者 除外〔,双门扇关闭时,应在同一的垂直平面内,其扇与扇对 缝的扇与框的平整度应不大于2mm.门扇关闭速度应适宜, 应在3 — 15s之间,开启角度为9 士30,地弹簧定位准确可 靠. 门窗安装时,执手、撑挡、插销、门锁等五金 配件应定位准确、安装牢固,使用可靠灵活.玻璃密封条应顺 直,平整服贴,不得有卷边、脱槽、断头、扭曲、缺角现象. 门窗框周边所嵌注的防水嵌缝膏应连续、饱满、光滑,形成 均匀直线,不得有气泡、气孔. 安装塑料门窗时,应注意成品保护,保护膜应 完整,以防止水泥、石灰、涂料等污染门窗框、扇的表面,待 安装完成后并在竣工预验前方可清除保护膜.其表面必须洁 净、平整、光滑,表面外观不得有划痕、碰伤,型材无开焊、 断裂或弯曲等现象. 防火门安装:锁点的形式及要求在防火门进场时要 按合同要求检查・4.3・2・4・1在主体浇筑过程中应在门洞 处加埋预埋铁,防火门预埋铁位置,门框底部节点在地面土 0.0彳主上20cm为准,上框从门上彳主下15cm, 中间节点从上下两节点位置分中,中间位置为准.便于防火 门的安装,保证安装节点牢固性.〕节点位置允许偏差5cm 〔.若采用其他形式,必须确保其安全牢固. 防火门出厂合格证和防盗安全门生产许可证及 配件锁的出厂合格证要符合规定和要求. 防火门作入户门时有防盗要求,防火门材料、 钢门框的制作钢板其厚度不应小于2mm,钢门框上有锁孔时, 其与锁舌〕栓〔的最大配合间隙不应大于3mm,各种防盗门 在规定的破坏工具下,按其最薄弱环节能够抵抗非正常开启 的净工作时间平开全封闭式防盗安全门A级为15秒.防 火门的金属和结构表面均应进行防腐处理,漆层应有防锈底 漆,漆表面无气泡和漆渣,电镀层色泽均匀,镀层无脱落. 门扇、门框外形尺寸符合规范的规定,门扇断 面结构符合设计规定.锁点的形式及要求在防火门进场时要 按合同要求检查. 门进出位安装以内墙为标准,避免出现进出位 处地面贴砖不方正. 万科集团工程管理手册 4.3.2.4.3 4.3・2・4・4 4.3・2・4・5 4.3・2・4・6 严格检查防火门的外观质量有无损坏、变形.在进场时要检 查队伍的资质,安装必须由专业队伍操作,焊工必须持 证上岗,安装位置准确,节点必须焊牢开启灵活.检查门与扇 的搭接宽度不应小于8mm;门扇与门框配合活动间隙不应大 于4mm ;门扇与门框铰链边贴合面间隙不应大于2mm;门扇 与地平面的缝隙应不大于5mm;门扇表面平整度不大于3mm. 门的开启边在关门状态与门框贴合面间隙不应大于3mm.要 密切注意铰链、执手、闭门器等配件的质量; 事后控制要点 在外粉刷及铝合金或塑钢门窗安装完成后,用消防 水喷淋墙面,每个冲淋面持续时间不少于1个小时,或用塑 料管制做专门的淋水管进行淋水试验,一般对凸窗进行重点 试验,一般平窗的渗漏较少. 大雨时,雨后及时到房间逐一检查门窗有无渗水现 象,对有渗漏的门窗及其部位进行书面记录,形成质量记录 文件.必须要求施工单位逐一整改. 防火门防火标签是否完整.
