暖通施工方案1.doc

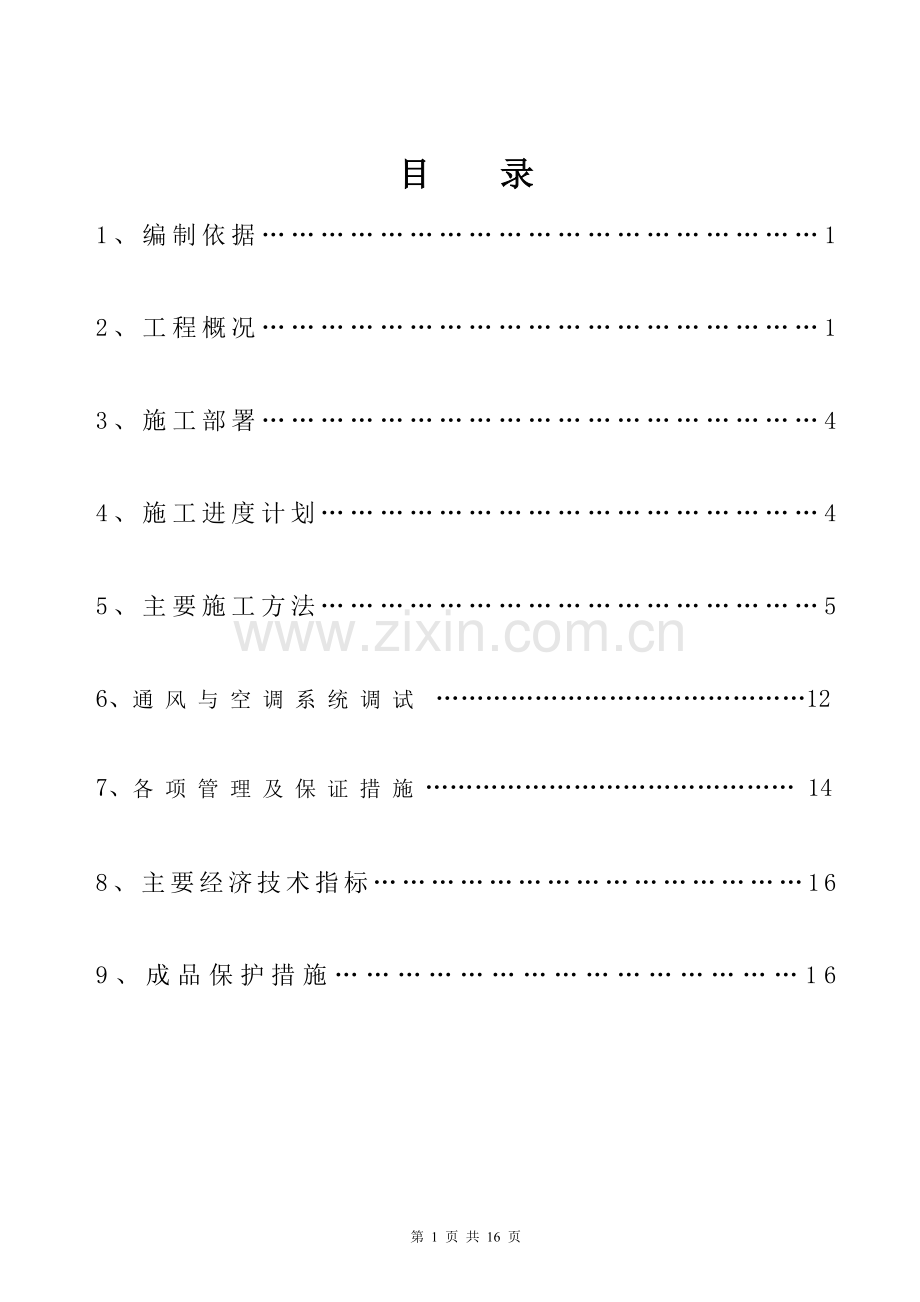

目 录
1、编制依据…………………………………………………1

2、工程概况…………………………………………………1

3、施工部署…………………………………………………4

4、施工进度计划……………………………………………4

5、主要施工方法……………………………………………5

6、通 风 与 空 调 系 统 调 试 ………………………………………12

7、各 项 管 理 及 保 证 措 施 ……………………………………… 14

8、主要经济技术指标………………………………………16

9、成品保护措施………………………………………16

１、编制依据
1.1施工合同。
1.2暖通施工图。
1.3 规范一览表
类别
名 称
文 号
规
范
建筑工程施工质量验收统一标准
GB50300-2001
通风与空调工程施工质量验收规范
GB50243-2002
建筑给水排水及采暖工程施工及验收规范
GB50242-2002
２、工程概况
2.1通风空调概况

空
调
风
管

空调风管采用475型玻璃棉超级风管（不燃A级）制作，厚度为25mm，热阻值（在平均温度23.8℃时）为4.3，外包铝箔，内表面采用热固防水抗菌处理，纤维脱落情况及挥发物应符合有关卫生规定，每米降噪15dB（A）。

通
风
管

通风管采用镀锌钢板制作，风管壁厚根据风管宽度。风管边长80-320厚度为0.5mm；风管边长340-630厚度为0.6mm；风管边长670-1000厚度为0.8mm。采用法兰连接。

冷
冻水
管

冷冻水管管径DN100及其以下时，采用镀锌钢管，管径在D133X4及其以上时，采用无缝钢管；冷凝水管采用镀锌钢管。
冷冻水管及冷凝水管均采用橡塑铝箔复合保温材料（难燃B1级导热系素数0.033W/mK，湿阻因子大于4500，烟气毒性达国家准安全二级）进行保温，其中空调回风道内壁保温材料采用厚19mm的板材，板材与墙壁应粘附牢固（由厂方提供技术保证），冷冻水管管径大于DN100的，采用厚度35mm的管套，管径大于DN50，小于或等于DN100的，采用厚度30mm的管套，管径小于或等于DN50的，采用厚度25mm的管套，室外露明的冷冻水管均采用厚度40mm的管套，并外包0.6mm厚度镀锌钢板保护壳（内外表面均作防腐处理），冷凝水管采用15mm厚的管套。

2.2工程特点：
本工程建筑面积大，层高较高，工期短，安装进场时间晚，交叉施工多，施工难度较大。
３、施工部署
3.1工程目标
3.1.1质量目标： 榕城杯
3.1.2工期目标： 500天
3.1.3安全目标：无重大安全事故，事故率控制在万分之一中。
3.1.4文明施工目标：争取获福建省文明施工现场。
3.1.5成本目标：争取降低5%的成本。
3.通风空调安装施工管理人员：
专业负责人：章凑华
施 工 员：修兴洲
质 监 员：章凑华（兼）
3.3施工工艺流程:
冷冻水系统：
预留预埋→支架制安预制→支架安装→管道安装→水压试验→管道防腐、刷漆→管道附件安装→管道清洗→冷冻水设备安装→卫生清理
通风系统
风管预制→支架制安→风管安装→漏光试验→风机安装 →风机试运转
→卫生清理
空调系统安装
管板开槽→合管封边→加固处理→风管修补→风管吊装→配合风阀、风口安装→吊式空调机安装→吊式空调机试运转

3.4 施工准备
3.4.1施工技术准备
3.4.1.1为确保工程顺利进行，施工前应做好各种准备工作。首先必须熟悉图纸，掌握施工图的内容和要求，考虑到安装和其他工种交叉配合，以减少工程返工的出现，同时注意收集工程的有关资料，如各次会议的纪要、产品合格证、说明书和原理图，查阅并组织有关班组学习有关验收规范及有关安装图册，并做好施工前交底。
3.4.1.2 组织施工的班组熟悉图纸及施工规范要求。　　　　　　　
3.4.2 材料、施工机具及劳动力资源准备。
3.4.2.1 施工机具由施工员按计划作好准备，以满足工程需要。
3.4.2.2 工程管理科应提前对所需材料的供应商进行考察，并按需用计划作好材料的准备工作，保证及时供应合格材料。
3.4.2.3 劳资员根据工程进度，合理安排劳动力。
4、施工进度计划（详附表）
5、主要施工方法
5.1 通风安装工程
5.1.1本工程所有通风排烟风管采用镀锌钢板制作。镀锌钢板根据施工图纸要求规格制作。
5.1.2.风管的表面应光洁,无裂纹,就结疤及水印等缺陷，应有镀锌层结晶花纹。
5.1.3.风管与法兰组合成形时，风管与角钢法兰可用翻边连接；与角钢法兰连接时风管壁厚小于或等于1.5 mm可采用翻边铆接。
5.1.4.风管与配件可拆卸的接口及调节机构,不得装设在墙或楼板内。
5.1.5.风管及部件安装完毕后，应按系统压力等级进行严密性检验，漏风量应符合规范的规定。系统风管的严密性检验应符合漏光法检测和漏风量测试的规定。低压系统的严密性检验宜采用抽检，抽检率为5%，且抽检不得少于一个系统。在加工工艺及安装操作质量得到保证的前提下，采用漏光法检测。漏光检测不合格时，应按规定的抽检率，作漏风量测试。系统风管漏风量测试被抽检系统应全数合格。如有不合格时，应加倍抽检直至全数合格。
5.1.6.支、吊架不得设置在风口、阀门、检查门及自控机构处；吊杆不宜直接固定在法兰上。
5.1.7.悬吊的风管与部件应设置防止摆动的固定点。
5.1.8.法兰垫片的厚度宜为3-5mm,垫片应与法兰齐平,不得凸入管内，连接法兰的螺栓两侧应加镀锌垫圈。
5.1.9.柔性短管的安装应松紧适度，不得扭曲。
5.1.10.风口的安装，风口与风管的连接应严密、牢固；边框与建筑装饰面贴实，外表面平整不变形，调节应灵活。
风口水平安装，水平度的偏差不应大于3/1000；风口垂直安装，垂直度的偏差不应大于2/1000。
同一厅室、房间内的相同风口的安装高度应一致，排列应整齐。
5.1.11.铝合金条形风口的安装，其表面应平整、线条清晰、无扭曲变形，转角、拼缝处应衔接自然，且无明显缝隙。
5.1.12.通风机安装前，应进行开箱检查，开箱检查人员应由建设、监理、施工单位的代表组成。
通风机的开箱检查应符合下列规定：
(1)根据设备装箱清单，核对叶轮、机壳和其它部位的主要尺寸、进风口、出风口的位置等应与设计相等。
(2)叶轮旋转方向应符合设备技术文件的规定。
(3)进风口、出风口应有盖板遮盖。各切削加工面，机壳和转子不应有变形或锈蚀、碰损等缺陷。.
5.1.13.设备就位前应对设备基础进行验收，合格后方可安装。
5.1.14.通风机的进风管、出风管等装置应有单独的支撑，并与基础或其它建筑物连接牢固；风管与风机连接时，不得强迫对口，机壳不应承受其它机件的重量。
5.1.15.通风机的基础，各部位尺寸应符合设计要求。预留孔灌浆前应清除杂物，灌浆应用细石混凝土，其强度等级应比基础的混凝土高一级，并应捣固密实，地脚螺栓不得歪斜。
5.1.16.通风机试运转安装
运转前必须加上适度的润滑油，并检查各项安全措施；盘动叶轮应无卡阻和碰擦现象；叶轮旋转方向必须正确；在额定转速下试运转时间不得少于2h。滑动轴承最高温度不得超过70℃;滚动轴承最高温度不得超过80℃。
5.2玻璃棉板风管安装工程
5.2.1 施工工序：管板开槽——合管封边——加固处理——风管修补——风管吊装——配合风阀、风口安装
5.2.2管板开槽
5.2.2.1管板尺寸定位 在预制工场，根据风管设计图纸的尺寸确定管板长度，然后采用一片法、二片U形法、二片L形法或四片法在管板上用尺子把尺寸画好。
例：300毫米×250毫米风管，搭接法，25毫米厚管板：
300毫米+250毫米+300毫米+250毫米=总和内尺寸=1100毫米
44.5毫米+44.5毫米+44.5毫米+35毫米+35毫米=余量=203.5毫米
展开长度=1100+203.5=1303.5毫米
5.2.2.2管板开槽 采用风管制作专用开槽机或专用刀具即改进型企口刀、雌端刀、雄端刀（刀具截面尺寸见附图:直管和接头的制作图如上图），在管板上预先画好的尺寸开槽，使用刀具确保开槽后的平面管板能合成短形风管，且合管壁间紧凑严密。
5.2.2.3合管封边 开槽后移去残片，折起形成风管状，确保两端齐平和雌雄端吻合良好，按压风管使管面倾斜，在纵向搭接片上用扒钉枪打12毫米（最小）长的外扒钉，钉与钉的中心间距约50毫米，然后用电熨斗把热敏胶带用力压在连接处，自动粘结指示点由绿变黑达到粘结的牢固。或用专用封板机一次成型封板。
5.2.3加固处理：
玻璃棉风管系统的直管和部件都应该根据技术交底的具体要求进行加固处理，以防止风管的起鼓、塌陷或下垂。
风管加固的准则：
1. 玻璃棉风管接头的加固是以直管加固方法为基础的，应采用加强筋加固法。
2. 对于带企口风管和接头的加固，加固点应位于离雌端或雄端130毫米之内。
3. 宽度大于1500毫米风管或接头的上管板在未受压时会应重力而下垂，为防止下垂应安置支撑管，支撑管采用Φ6通牙螺杆。
5.2.4风管的修补 玻璃棉风管系统的风管内壁隔离介质在制作安装过程中受到破损，风管专用修补液对受破损的部位进行修补，保证风管内壁性能发挥。
5.2.5风管连接
A. 玻璃棉风管系统风管间的连接要采用搭接式开槽法。由超级风管专用开刀(雌雄刀)将相连两管的管端切割，制成搭接雌雄口，搭接处涂以适量粘结剂，然后将两管插接在一起，外表面接缝以符合UL181A-H标准专用热敏胶带密封、熨平。管道直向连接时无须考虑气流流向，管板侧向搭接时，要注意气流的流向，雌口在前。
B接口处理.
风管的纵向搭接边的密封处理方法是：拉紧纵向搭接边按图打，钉针为外扒钉针，钉针中心间距约为50mm，封上UL181A-H胶带。当连接两片或多片结构风管，搭接片需留出9.5毫米左右的空挡。
5.2.6风管及其它部件的安装
1.风管制作前应根据现场的实际情况，结合图纸下料，在安装前根据图纸核实预留的位置是否正确，以及每个系统风管及部件的标高走向。
2.将加工制作好的风管，支吊架部件运至安装地点，并根据每个系统的编号进行复核。
3.风管安装
3.1在施工现场进行管段组装时，必须先让工人们准备一个洁净、宽阔工作
区，不要将风管放在粗糙的工作面上，以免损坏或弄脏其表面。
3.2在吊装前应尽量将风管在地面组装好，3、4节已组装好的风管可运用单侧吊装的方法，8段或更多的管段可以两头起吊。为了保证接缝的紧密，在安装之前最好将管段雄口朝下暂时堆积起来。
3.3水平组装风管时，各管段往一处倾斜，以便在一侧装订和粘贴胶带。把胶带粘贴到一段风管上，将此风管作为供悬挂用的十字形突出部，用滑轮把各管段拉到一起，然后装订粘贴在一起，完成连接。
3.4所有的接缝必须在一条线上，需要装订时，钉子需同接缝平行或略呈角度。如果管道扭曲呈某个角度，不能对准吊钩时，每隔2到4节管段用一个对
角钢丝支撑风管进行矫正。
3.5在安装弯头、T形管时需要附加吊杆。
4.支吊架采用镀锌通牙吊杆和槽钢龙骨。在安装通牙吊杆前应先按平面布置施工图和风管设计尺寸在各楼层顶棚上画线定点，然后用电锤在定点上冲出孔洞，把膨胀螺栓套在吊杆的一端固定在孔洞上，螺丝应拧紧以使膨胀螺栓充分膨胀。
5.为了安装方便，风管尽可能在地面上连接，一般接至3-5m后采用专用的压敏胶带连接，压敏胶带用塑料刮片紧刮胶带直至贴面上的加强筋显露于胶带上，不允许将可拆卸的接口设在墙或楼板内。
6.风口安装前，应按风口喉部尺寸下料开口，并配合风口安装提供恰当的启口方式，以便于风口顺利安装。系统管路中的各种阀、风口部件安装，直接以玻纤风管包覆，局部以轻钢龙骨做加强处理。
7.风阀定制规格尺寸应满足玻璃棉风管的特点，较小的调节阀宜采用不带法兰接口的，可直接插入风管内壁，这样不仅可以简化施工工序，而且保温性能和密封性能都能得到最大保证。
5.2.7玻璃棉板风管施工要求和要点
1. 风管制作
（1）风管管板的使用严格按照规定的区分界线划分；
（2）风制作尺寸偏差≤±3mm，保证棉板雌雄口完好无损；
（3）制作时严禁将贴面割破；
（4）扒钉中心间距为5cm，打扒钉时必需要使管板倾斜30°角。
2.热敏胶带使用
（1）使用前要把风管表面清洁干净，使热敏胶能有正常粘结力；
（2）要留有25mm可覆盖在邻近的贴面上；
（3）使用电烫斗时，必需使热敏胶带上的指示由绿色变为黑色方可；
（4）严禁将电烫斗长时间放在贴面上，以至使贴面被烧坏。
3. 压敏胶带的使用
（1）首先要把风管表面清洁干净，使压敏胶带能有正常粘结力。
（2）要留有25mm可覆盖在邻近的贴面上；
（3）压敏胶必须用塑料刮片紧刮胶带直至贴面上的加强筋显露于胶带上；
4.风管加固　
（1）风管宽度尺寸小于1.5米，采用φ6通牙螺杆加固；
（2）具体加固情况根据具体风压变化参照加固附表；
（3）加固时严禁将红色涂层破损，如有破损应用红色修补液及时修补。
（4）加固时内外管板必须用垫片锁紧，保证风管尺寸不变形。
（5）安装加固螺杆前，预先在需加固的风管上定点，保证相对应的孔洞偏差不大于3mm;
（6）当风管宽度大于600mm高度大于400mm时，侧面纵向必须至少有两个加固点；
（7）加固用的通牙螺杆长度为风管高度或宽度的外尺寸再加30mm;
（8）风管宽度尺寸大等于1.5米，采用龙骨加固；
（9）正压风管龙骨加固时，首先离雌端10cm开始加固，纵向间距为40cm，横向龙骨中心位置使用φ6通牙螺杆进行防下垂加固，其余龙骨与管板之间采用自攻螺钉内加垫片锁紧，自攻螺钉间距为30cm；
（10）负压风管加固时，将龙骨置于风管内侧，首先离雄端10cm开始加固，纵向间距为40cm，横向龙骨中心位置使用φ6通牙螺杆进行防下垂加固，其余龙骨与管板之间采用自攻螺钉内加垫片锁紧，自攻螺钉间距为40cm；
（11）风管加固后，必须用铝铂胶带把风管外表面的垫片、螺母密封，铝铂胶带表面必须平整美观；
5 风管吊装
（1）风管吊杆布置为1.2米，吊杆垂直度偏差角度不大5°；
（2）风管雌雄口对接缝不大于3mm，风管对接平整度偏差不大于3mm；
（3）风管安装水平度偏差不大于5‰；
（4）固定支架每隔10米设置一个；
（5）风管直角弯头处沿45°角需另加吊架；
（6）所有支管风管吊架离主管距离不大于50cm;
6. 导流片制作安装
（1）导流叶片制作间距为15cm；
（2）导流片安装时导流片与管板之间使用自攻螺钉固定。
7. 修补液与水基胶的使用
（1）管板制作的雌雄口，雌雄口可以涂上红色修补液；
（2）管板平口连接处可以涂上白色水基胶。
5.3 冷冻水管安装
5.3.1管道的安装按干管→立管→支管的顺序进行安装, 先从总进口处开始操作,按设计要求选材,下料, 镀锌管套丝要分2～3次套完,且有1°左右的锥度。立管安装从上到下统一吊线安装卡件,将预制好的管按编号分层排开。安装前要清扫管膛，丝扣连接时抹上白厚漆缠好麻丝，按编号安装，丝扣外露2～3扣安装完后找正找直, 复核甩口位置,方向及变径无误后,清除麻丝,加好丝堵。无缝钢管 焊接其焊缝要饱满，不得有夹渣、咬肉等缺陷。
螺纹连接应符合以下规定：螺纹清洁、规整，断丝多少于螺纹全扣数的10%,连接牢固,镀锌管和管件的镀锌层完好无损,螺纹露出部分防腐良好,接口处无外露油麻。
支架制作安装: 支架规格质量均须符合规范规定和设计要求,测好两端支架的标高和位置,然后拉线,画好卡位标记,打膨胀螺栓固定牢固。
钢管管道支架的最大间距
管径（mm）
40
50
70
80
100
125
150
最大间距（m）
水平管
4.5
5
6
6
6.5
7
8
5.3.2阀门安装前，应做耐压强度试验。试验应以每批（同规格、同型号、同牌号）数量中抽查10%，且不少于一个，如有漏、裂不合格的应再抽查20%，仍有不合格则须逐个试验；对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密强度和严密性试验。
5.3.3水压试验：本工程试验压力不低于1.5倍的工作压力,且不应小于0.6Mpa，试验时在10分钟内压力降不大于0.02MPa,然后降至工作压力, 进行外观检查,应不漏不渗。
5.3.4设备安装
设备一般为整体组装好的，为防运输中碰撞造成偏心,影响轴的同心度,应进行检查。检查联轴器的间隙，用塞尺检查四点,如间隙不符,可挪动电机的位置找正，对联轴器的高差，可用水平尺放在联轴器顶端用垫铁塞入调平。设备就位前应对其基础的尺寸、位置、标高进行复查，复查结果应符合设计要求，检查设备配件是否齐全，转动是否灵活。安装时应按设计作好隔振，安装后应找平，使纵横向均符合要求，运行在设计负荷下，运行２小时以上，各项参数符合规范要求。
6、通风与空调系统调试
6.1通风空调设备单机试运转
6.1.1通风机试运转；
1. 核对通风机、电动机型号、规格是否与设计相符，检查通风机进出口处柔性短管是否严密。
2. 检查轴承处是否有足够的润滑油，加注润滑油得种类和数量应符合设备技术文件规定。
3. 用手盘车时，通风机叶轮应无卡碰现象。检查通风机调节阀门启闭的灵活性，定位装置的可靠性。
4. 检查电机、通风机、风管接地的可靠性。关好空调器上的检查门和风管上的检查入孔门。
5. 干管及支管上的多叶调节应全开；如用三通节阀应调到中间位置。回风管道内的防火阀应放在开启位置。
6. 送、回（排）风口的调节阀全部开启。新风入口、一、二次回风口和加热器前的调节阀开启到最大位置，加热器的旁通阀应处于关闭状态。
7. 通风机第一次启动时，采用点动启动，，检查叶轮与机壳有无摩擦和不正常的声响。若无不正常现象，再启动通风机。
8. 通风机的旋转的方向应与机壳上箭头所示方向一致。若反方向旋转，风量、风压将会减少很多。
9. 通风机启动后，如发现机壳内有异物时，应立即停机，设法取出异物。
10. 通风机启动时，应用钳形电流表测量电动机的启动电流，待风机正常运转后再测量电动机的运转电流。如运转电流值超过电机额定电流值时，应将总风量调节阀逐渐关小，直到降到额定电流值为止。
11. 在运转过程中，应借助金属棒或长柄螺丝刀，仔细监听轴承内有无噪声，以判定通风轴承是否有损坏或润滑油中是否混入杂物。
12. 通风机运转一段时间后，用表面温度计测量轴承温度，所测得的温度值不应超过设备说明书中的规定。若时轴承温度以超过规定值，应停机查明原因，加以处理。有的通风机运转时，轴承温度无法测量，可以关掉通风机后立即测量。
13. 通风机经运转检查一切正常，就可以进行连续运转，运转持续时间不少于2h。运转中如无异常情况，通风机单机试运转即为合格。
6.1.2冷水机组试运转
应符合设备技术文件和现行国家标准的有关规定，正常运转不应少于8h；
6.2风管漏风量试验
对一定长度的风管，在周围漆黑的环境下，用一个电压不高于36V、功率100W以上带保护罩的灯泡，在风管内从一端缓缓移向另一端，无光射出则符合要求。
6.3系统与风口风量的测定和调整
1.采用定点测量法
按风口截面大小，把它划分为若干个面积相等的小块，在其中心处测量。
2.系统与风口风量的调整
采用流量等比分配法，利用这个方法对送风系统进行调整，一般须从系统的最远管段，也就是从最不利的风口开始，逐步地调向通风机。
6.3空调系统联动试运转
1. 空调系统的风机启动运转后,可将空气过滤器投入试运转,待试运转正常后,即可检查冷冻水管路系统。
2. 将冷冻水系统电动调节阀前后的截止阀关闭,开启旁通截止阀,处于手动运转,待冷冻水系统试运转正常和温度达到设计参数后,可采用自动调节,即打开电动调节阀前后的截止阀，关闭旁通截止阀，检查自动调节系统对电动调节阀控制的动作是否正确。
7、各项管理及保证措施
7.1质量保证措施
7.1.1装饰配合阶段
根据现场需要加强技术协调，施工技术会审和周、旬的施工协调会，有效地解决进度与配合等施工管理问题。
7.1.2竣工验收阶段
在各系统、区域、局部调试的基础上进行全面系统调试,并对产品严加保护，内业资料整理、竣工图等竣工交验工作作充分准备，完善各台帐资料，以确保内、外业全面交付。
7.2组织保证措施
7.2.1施工员必须持证上岗。
7.2.2建立健全组织机构，完善各项管理制度，落实岗位，明确职责，实行奖罚，向建设单位提供优质服务。
7.2.3材料、成品、半成品的检验、试验采用试验报告、合格证、进货检验记录、管材抽样检查记录、阀门强度试验记录，开箱检查记录等进行控制。
7.2.4对供应商进行现场考察，产品样品评价，对比类似产品历史情况或对比其他使用情况，加强对材料供应商的评审，选择工作，对原材料、半成品或成品质量把关，不使用伪劣产品。
7.2.5对工序、成品、半成品在搬运、贮存、包装、防护过程中的保护措施进行落实、检查、严厉奖罚制度，不断增强全员成品保护意识。
7.3技术保证措施：
本项目组织强有力的项目经理部进行项目施工，由项目经理负责全面组织工作，现场设一名施工员，进入现场具体进行管理。
7.4工期保证措施
7.4.1工程进度由项目经理总负责，全面协调土建、安装工程施工生产，合理调配人、材、物资源，从组织基础上保证总进度的实现。
7.4.2重视计划管理，以计划为方向，以实现总工期目标，编制总进度网络计划、月旬计划，以月旬计划作为施工生产的调度依据，着重抓旬计划的落实，确保月计划的完成，并最终达到总工期目标。
7.4.3建立每旬的例会制度，参加有建设、监理、施工单位参加的联合会议，及时解决施工中遇到的问题。项目经理每天举行碰头会，总结今天，计划明天工作。
7.4.4合理组织各工种、工序、班组间交叉流水作业。在有条件的前提下，尽可能地多安排劳动力、机械等的台班数，减少其工序的延续时间。
7.4.5广泛推广“四新”技术，认真、细致编制各项目施工方案或作业指导书或技术交底，以科学技术来指导施工，对施工进行事先策划，优化施工方法，杜绝返工现象。
7.5安全、消防保证措施。
7.5.1项目经理部成立安全生产、文明施工领导小组，贯彻落实公司及政府部门有关安全生产、文明施工的管理规定。明确岗位职责，定期组织安全文明检查，召开安全会议，对进场施工人员进行“三级”安全教育。
健全安全交底和安全验收制度。各分部、分项施工均应向操作人员作安全技术交底。机械、电器设备，安全防护设施等在启用前应进行专项验收。
7.5.2现场各临设均应备有消防灭火器，有专人管理，定期检查换药，现场安排4个保安门卫，实行三班制上班，保证现场24小时有人值班。
8、主要经济技术指标
8.1工期指标：按合同要求完成形象进度计划指标，并达到工期控制点要求。
8.2劳动生产率指标：提高劳动生产率，实行项目承包，层层签订承包合同，健全承包制度，以调动职工的劳动积极性。
8.3分部质量指标：采用全面质量管理方法对施工质量进行系统控制，认真贯彻有关的技术政策和法规。合格工程分部合格率必须达100%。
8.4降低成本指标：本工程降低成本率达5%控制。
9、成品及设备部件的保护措施
9.1施工人员要认真遵守现场成品保护规定，注意爱护建筑物内的装修、成品、设备以及设施。
9.2凡甲供材料安装前根据施工进度要求把设备运至现场指定地点，材料验收合格后由施工单位负责保管。
9.3设备在安装前由甲乙双方有关人员检查进入现场的重要设备，进行拆箱点件并作好记录，发现缺损及丢失情况，及时反映有关部门。应参检人员不齐时，不得随意拆箱。
9.4设备开箱点件后对于易丢、易损部件应指定专人负责入库妥善保管。各类小型仪表元件及进口零部件，在安装前不要拆包装。设备搬运时明装在外的表面应防止碰撞。
9.5配合土建的预埋电管及管口应封堵，以免掉进杂物。
9.6对成品有意损坏的要给予处罚。
9.7各专业施工遇有交叉“打架”现象发生，不得擅自拆改，需经设计，甲方及有关部门协商，由施工员协调解决后，方可施工。
9.8对于贵重、易损的仪表、零部件尽量在调试之前再进行安装，必须提前安装的要采取妥善的保护措施，以防丢失、损坏。

第 16 页 共 16 页
