内井字架搭设安全技术交底.docx

表 C2-2
技术、安全交底记录
施工单位： 年 月 日 编号:
共 页
工程名称 交底部位
第 页
交底内容：

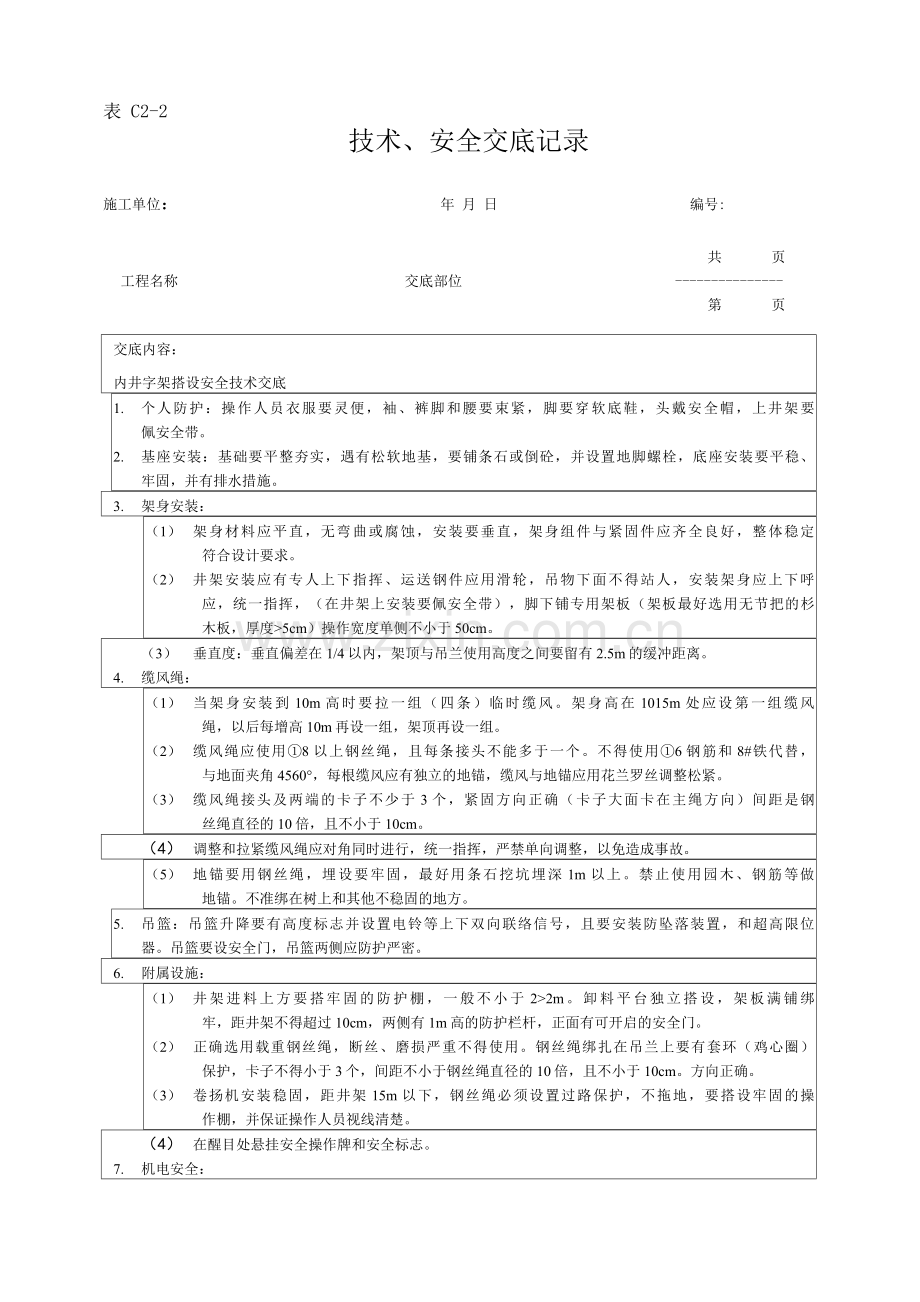

内井字架搭设安全技术交底
1. 个人防护：操作人员衣服要灵便，袖、裤脚和腰要束紧，脚要穿软底鞋，头戴安全帽，上井架要
佩安全带。
2. 基座安装：基础要平整夯实，遇有松软地基，要铺条石或倒砼，并设置地脚螺栓，底座安装要平稳、
牢固，并有排水措施。
3. 架身安装：
（1） 架身材料应平直，无弯曲或腐蚀，安装要垂直，架身组件与紧固件应齐全良好，整体稳定
符合设计要求。
（2） 井架安装应有专人上下指挥、运送钢件应用滑轮，吊物下面不得站人，安装架身应上下呼
应，统一指挥，（在井架上安装要佩安全带），脚下铺专用架板（架板最好选用无节把的杉
木板，厚度>5cm）操作宽度单侧不小于50cm。
（3） 垂直度：垂直偏差在1/4以内，架顶与吊兰使用高度之间要留有2.5m的缓冲距离。
4. 缆风绳：
（1） 当架身安装到10m高时要拉一组（四条）临时缆风。架身高在1015m处应设第一组缆风
绳，以后每增高10m再设一组，架顶再设一组。
（2） 缆风绳应使用①8以上钢丝绳，且每条接头不能多于一个。不得使用①6钢筋和8#铁代替，
与地面夹角4560°，每根缆风应有独立的地锚，缆风与地锚应用花兰罗丝调整松紧。
（3） 缆风绳接头及两端的卡子不少于3个，紧固方向正确（卡子大面卡在主绳方向）间距是钢
丝绳直径的10倍，且不小于10cm。
（4） 调整和拉紧缆风绳应对角同时进行，统一指挥，严禁单向调整，以免造成事故。
（5） 地锚要用钢丝绳，埋设要牢固，最好用条石挖坑埋深1m以上。禁止使用园木、钢筋等做
地锚。不准绑在树上和其他不稳固的地方。
5. 吊篮：吊篮升降要有高度标志并设置电铃等上下双向联络信号，且要安装防坠落装置，和超高限位
器。吊篮要设安全门，吊篮两侧应防护严密。
6. 附属设施：
（1） 井架进料上方要搭牢固的防护棚，一般不小于2>2m。卸料平台独立搭设，架板满铺绑
牢，距井架不得超过10cm，两侧有1m高的防护栏杆，正面有可开启的安全门。
（2） 正确选用载重钢丝绳，断丝、磨损严重不得使用。钢丝绳绑扎在吊兰上要有套环（鸡心圈）
保护，卡子不得小于3个，间距不小于钢丝绳直径的10倍，且不小于10cm。方向正确。
（3） 卷扬机安装稳固，距井架15m以下，钢丝绳必须设置过路保护，不拖地，要搭设牢固的操
作棚，并保证操作人员视线清楚。
（4） 在醒目处悬挂安全操作牌和安全标志。
7. 机电安全：

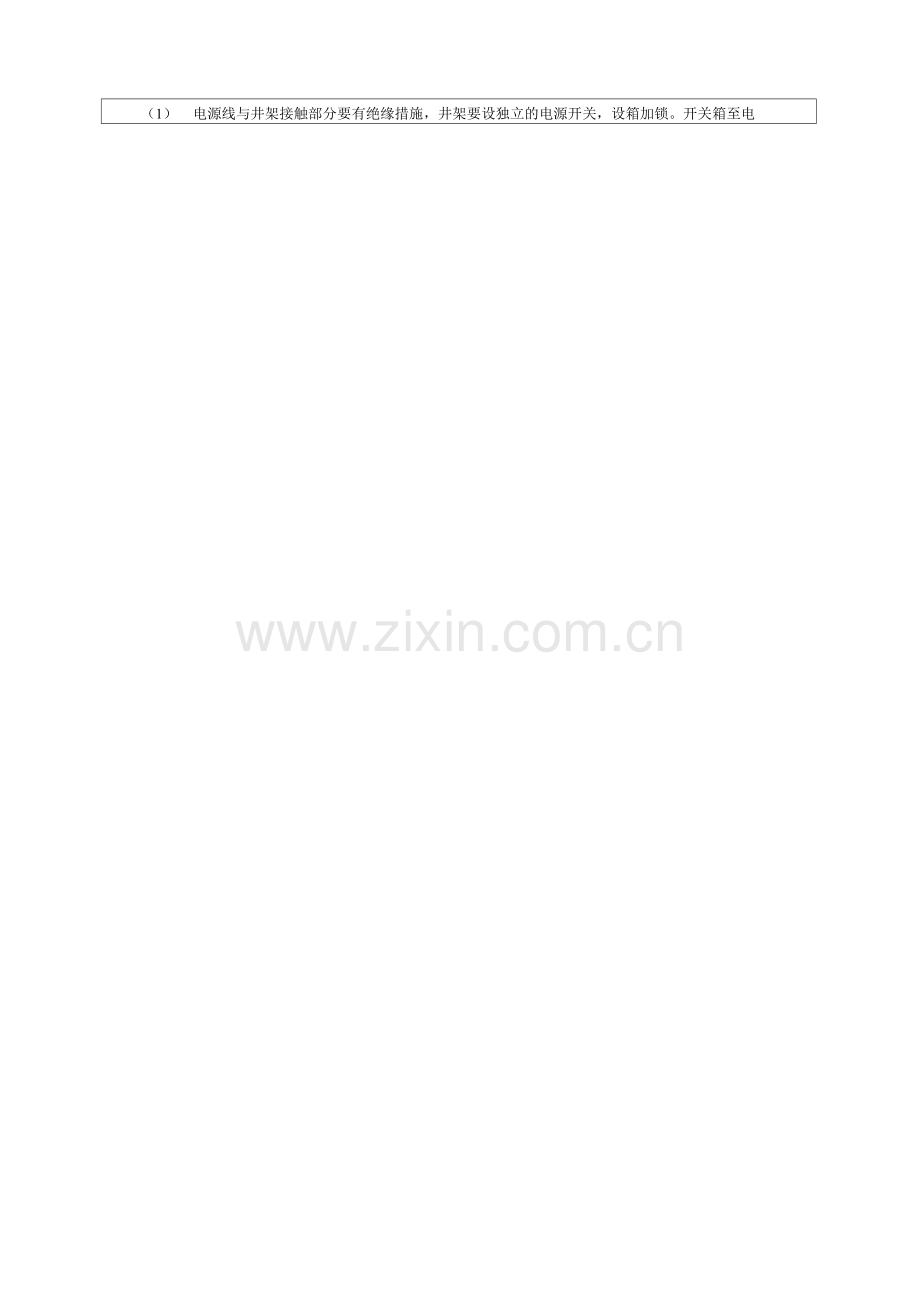

（1） 电源线与井架接触部分要有绝缘措施，井架要设独立的电源开关，设箱加锁。开关箱至电
表 C2-2
技术、安全交底记录
编号:
施工单位:
共 页
工程名称 交底部位
第 页
交底内容：

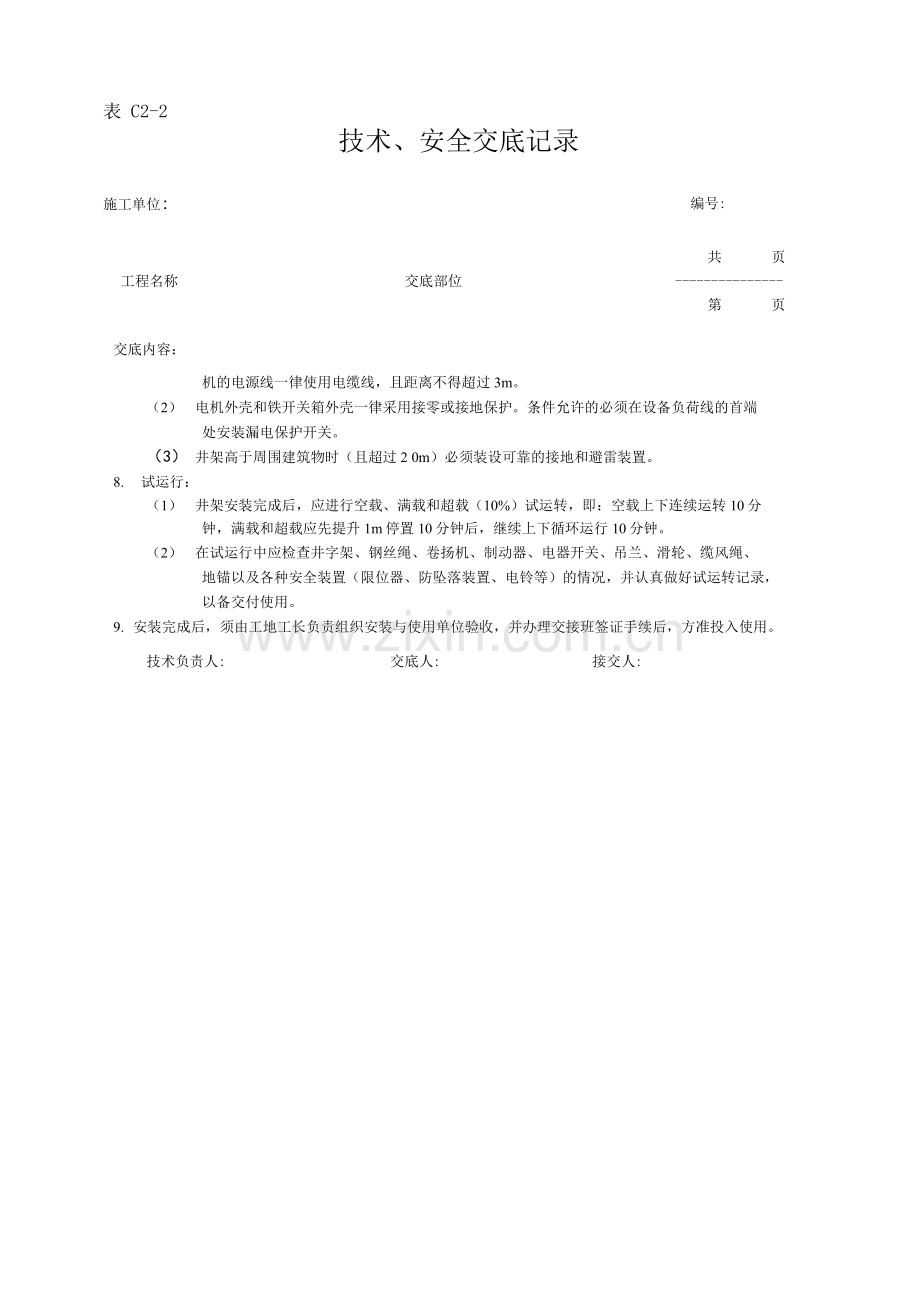

机的电源线一律使用电缆线，且距离不得超过3m。
（2） 电机外壳和铁开关箱外壳一律采用接零或接地保护。条件允许的必须在设备负荷线的首端
处安装漏电保护开关。
（3） 井架高于周围建筑物时（且超过2 0m）必须装设可靠的接地和避雷装置。
8. 试运行：
（1） 井架安装完成后，应进行空载、满载和超载（10%）试运转，即：空载上下连续运转10分
钟，满载和超载应先提升1m停置10分钟后，继续上下循环运行10分钟。
（2） 在试运行中应检查井字架、钢丝绳、卷扬机、制动器、电器开关、吊兰、滑轮、缆风绳、
地锚以及各种安全装置（限位器、防坠落装置、电铃等）的情况，并认真做好试运转记录，
以备交付使用。
9. 安装完成后，须由工地工长负责组织安装与使用单位验收，并办理交接班签证手续后，方准投入使用。

技术负责人:
交底人:
接交人:
