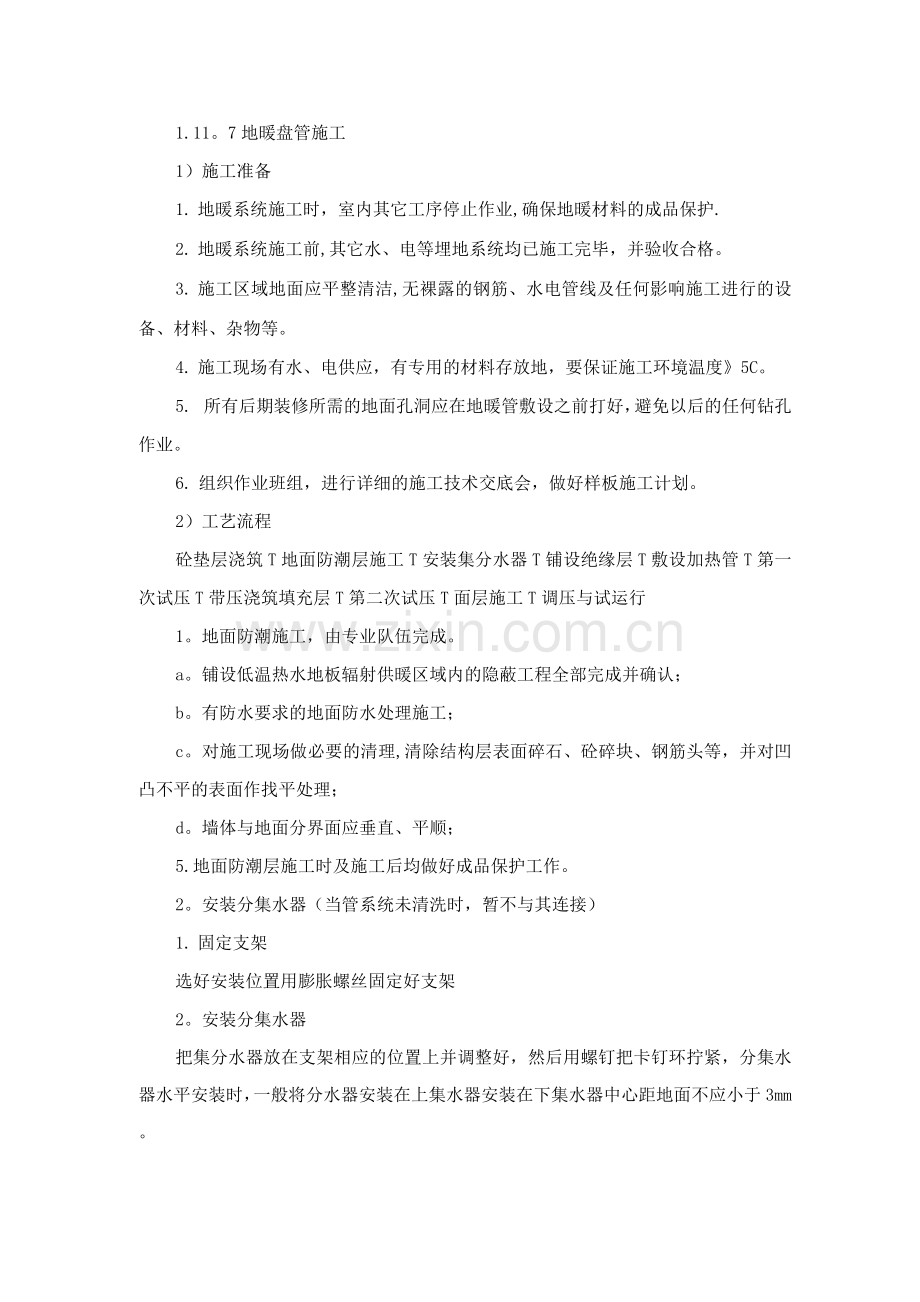

1.11。7地暖盘管施工
1）施工准备
1. 地暖系统施工时，室内其它工序停止作业,确保地暖材料的成品保护.
2. 地暖系统施工前,其它水、电等埋地系统均已施工完毕，并验收合格。
3. 施工区域地面应平整清洁,无裸露的钢筋、水电管线及任何影响施工进行的设备、材料、杂物等。
4. 施工现场有水、电供应，有专用的材料存放地，要保证施工环境温度》5C。
5. 所有后期装修所需的地面孔洞应在地暖管敷设之前打好，避免以后的任何钻孔作业。
6. 组织作业班组，进行详细的施工技术交底会，做好样板施工计划。
2）工艺流程
砼垫层浇筑T地面防潮层施工T安装集分水器T铺设绝缘层T敷设加热管T第一次试压T带压浇筑填充层T第二次试压T面层施工T调压与试运行
1。地面防潮施工，由专业队伍完成。
a。铺设低温热水地板辐射供暖区域内的隐蔽工程全部完成并确认；
b。有防水要求的地面防水处理施工；
c。对施工现场做必要的清理,清除结构层表面碎石、砼碎块、钢筋头等，并对凹凸不平的表面作找平处理；
d。墙体与地面分界面应垂直、平顺；
5.地面防潮层施工时及施工后均做好成品保护工作。
2。安装分集水器（当管系统未清洗时，暂不与其连接）
1. 固定支架
选好安装位置用膨胀螺丝固定好支架
2。安装分集水器
把集分水器放在支架相应的位置上并调整好，然后用螺钉把卡钉环拧紧，分集水器水平安装时，一般将分水器安装在上集水器安装在下集水器中心距地面不应小于3mm。

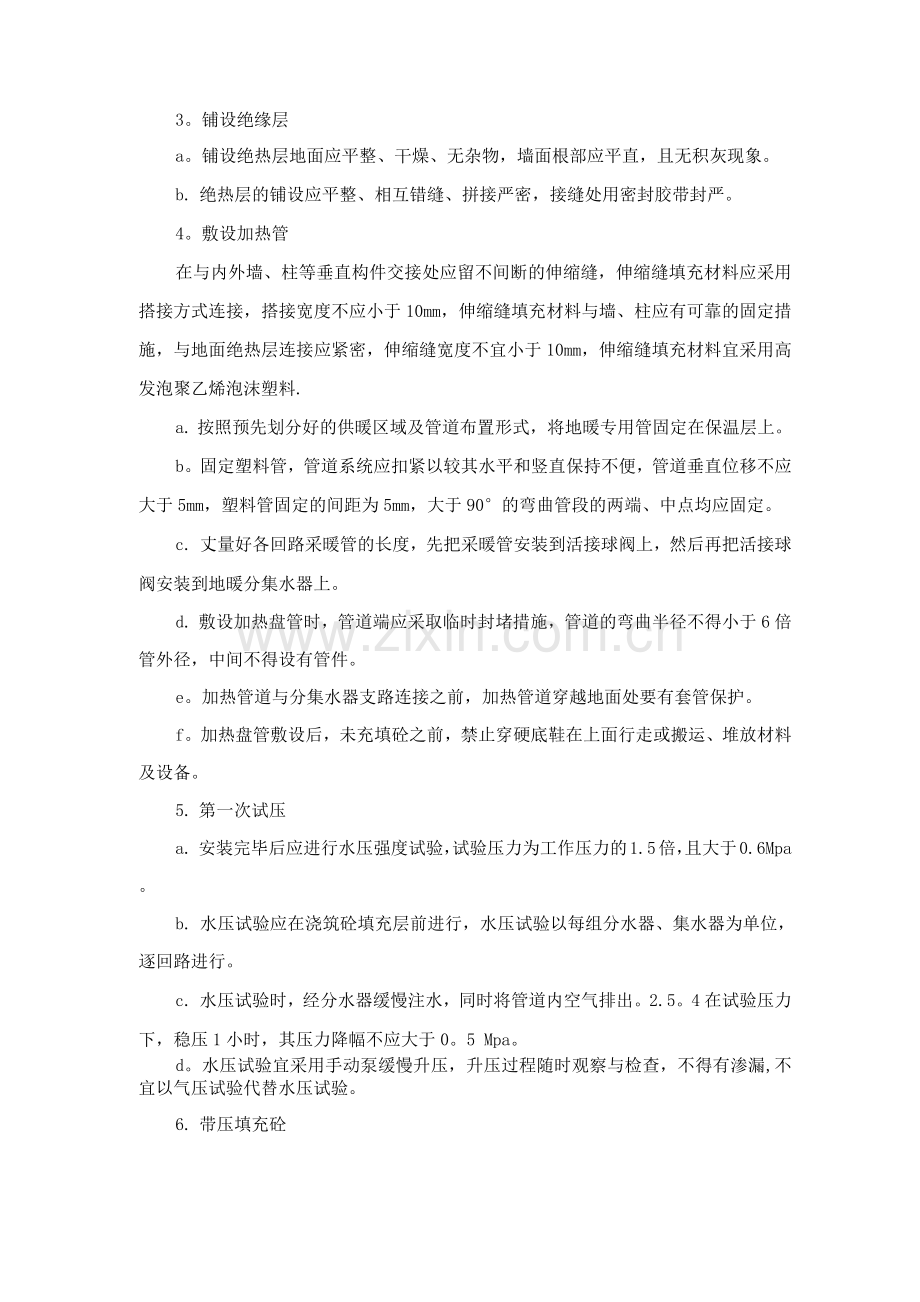

3。铺设绝缘层
a。铺设绝热层地面应平整、干燥、无杂物，墙面根部应平直，且无积灰现象。
b. 绝热层的铺设应平整、相互错缝、拼接严密，接缝处用密封胶带封严。
4。敷设加热管
在与内外墙、柱等垂直构件交接处应留不间断的伸缩缝，伸缩缝填充材料应采用搭接方式连接，搭接宽度不应小于10mm，伸缩缝填充材料与墙、柱应有可靠的固定措施，与地面绝热层连接应紧密，伸缩缝宽度不宜小于10mm，伸缩缝填充材料宜采用高发泡聚乙烯泡沫塑料.
a. 按照预先划分好的供暖区域及管道布置形式，将地暖专用管固定在保温层上。
b。固定塑料管，管道系统应扣紧以较其水平和竖直保持不便，管道垂直位移不应大于5mm，塑料管固定的间距为5mm，大于90°的弯曲管段的两端、中点均应固定。
c. 丈量好各回路采暖管的长度，先把采暖管安装到活接球阀上，然后再把活接球阀安装到地暖分集水器上。
d. 敷设加热盘管时，管道端应采取临时封堵措施，管道的弯曲半径不得小于6倍管外径，中间不得设有管件。
e。加热管道与分集水器支路连接之前，加热管道穿越地面处要有套管保护。
f。加热盘管敷设后，未充填砼之前，禁止穿硬底鞋在上面行走或搬运、堆放材料及设备。
5. 第一次试压
a. 安装完毕后应进行水压强度试验，试验压力为工作压力的1.5倍，且大于0.6Mpa。
b. 水压试验应在浇筑砼填充层前进行，水压试验以每组分水器、集水器为单位，逐回路进行。
c. 水压试验时，经分水器缓慢注水，同时将管道内空气排出。2.5。4在试验压力下，稳压1小时，其压力降幅不应大于0。5 Mpa。
d。水压试验宜采用手动泵缓慢升压，升压过程随时观察与检查，不得有渗漏,不宜以气压试验代替水压试验。
6. 带压填充砼

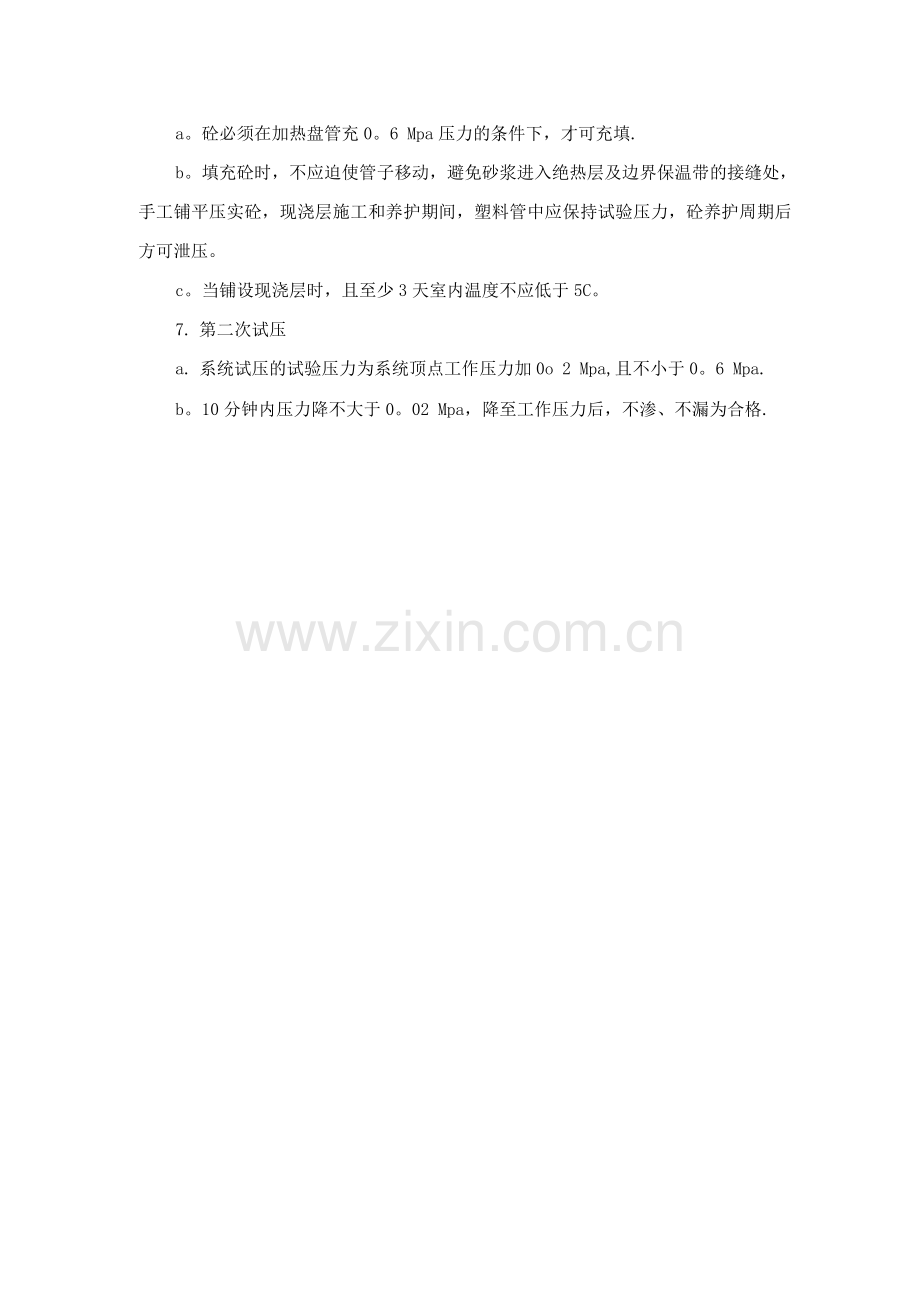

a。砼必须在加热盘管充0。6 Mpa压力的条件下，才可充填.
b。填充砼时，不应迫使管子移动，避免砂浆进入绝热层及边界保温带的接缝处，手工铺平压实砼，现浇层施工和养护期间，塑料管中应保持试验压力，砼养护周期后方可泄压。
c。当铺设现浇层时，且至少3天室内温度不应低于5C。
7. 第二次试压
a. 系统试压的试验压力为系统顶点工作压力加0o 2 Mpa,且不小于0。6 Mpa.
b。10分钟内压力降不大于0。02 Mpa，降至工作压力后，不渗、不漏为合格.
