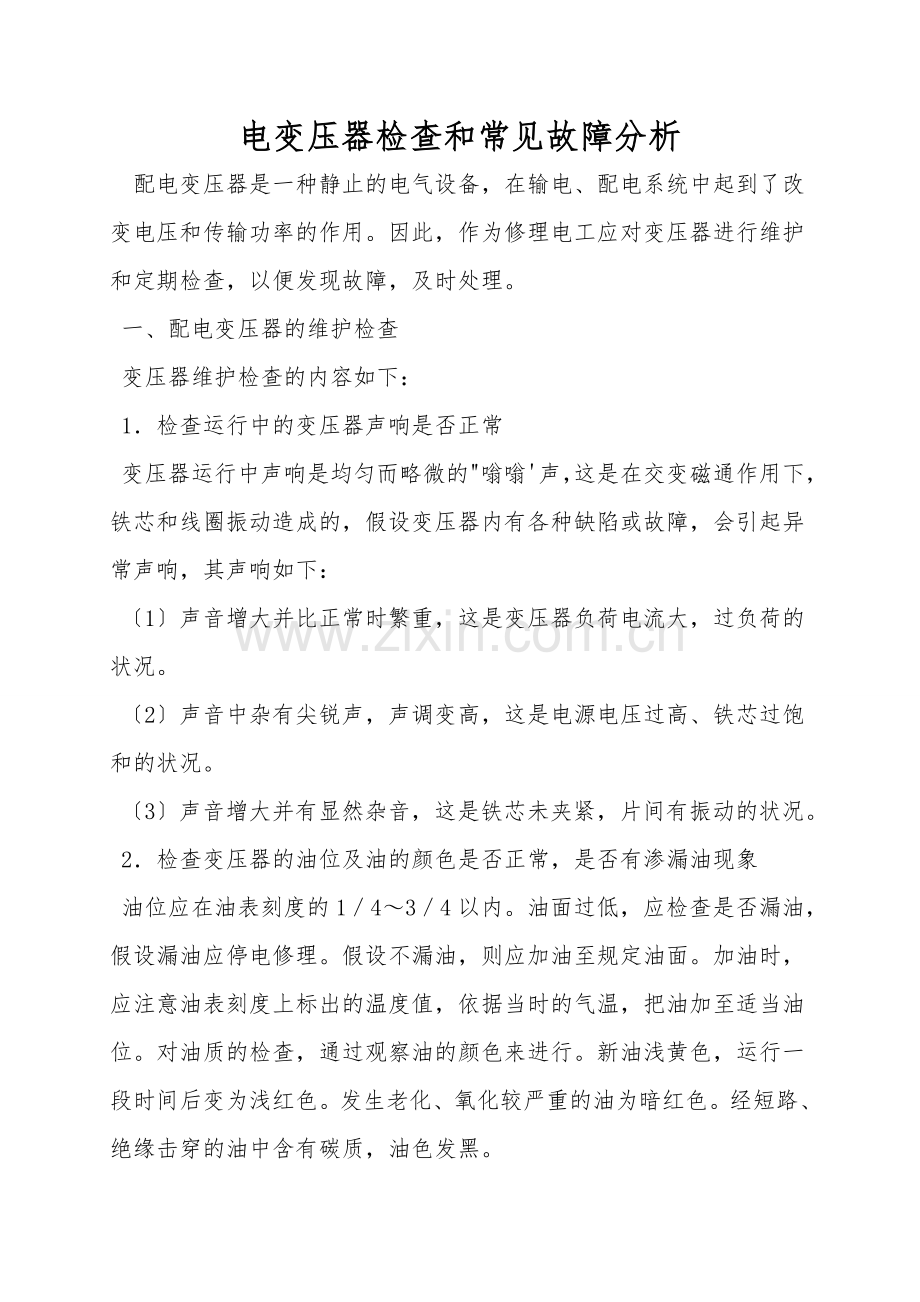

电变压器检查和常见故障分析
配电变压器是一种静止的电气设备，在输电、配电系统中起到了改变电压和传输功率的作用。因此，作为修理电工应对变压器进行维护和定期检查，以便发现故障，及时处理。
一、配电变压器的维护检查
变压器维护检查的内容如下：
1．检查运行中的变压器声响是否正常
变压器运行中声响是均匀而略微的"嗡嗡'声，这是在交变磁通作用下，铁芯和线圈振动造成的，假设变压器内有各种缺陷或故障，会引起异常声响，其声响如下：
〔1〕声音增大并比正常时繁重，这是变压器负荷电流大，过负荷的状况。
〔2〕声音中杂有尖锐声，声调变高，这是电源电压过高、铁芯过饱和的状况。
〔3〕声音增大并有显然杂音，这是铁芯未夹紧，片间有振动的状况。
2．检查变压器的油位及油的颜色是否正常，是否有渗漏油现象
油位应在油表刻度的1／4～3／4以内。油面过低，应检查是否漏油，假设漏油应停电修理。假设不漏油，则应加油至规定油面。加油时，应注意油表刻度上标出的温度值，依据当时的气温，把油加至适当油位。对油质的检查，通过观察油的颜色来进行。新油浅黄色，运行一段时间后变为浅红色。发生老化、氧化较严重的油为暗红色。经短路、绝缘击穿的油中含有碳质，油色发黑。

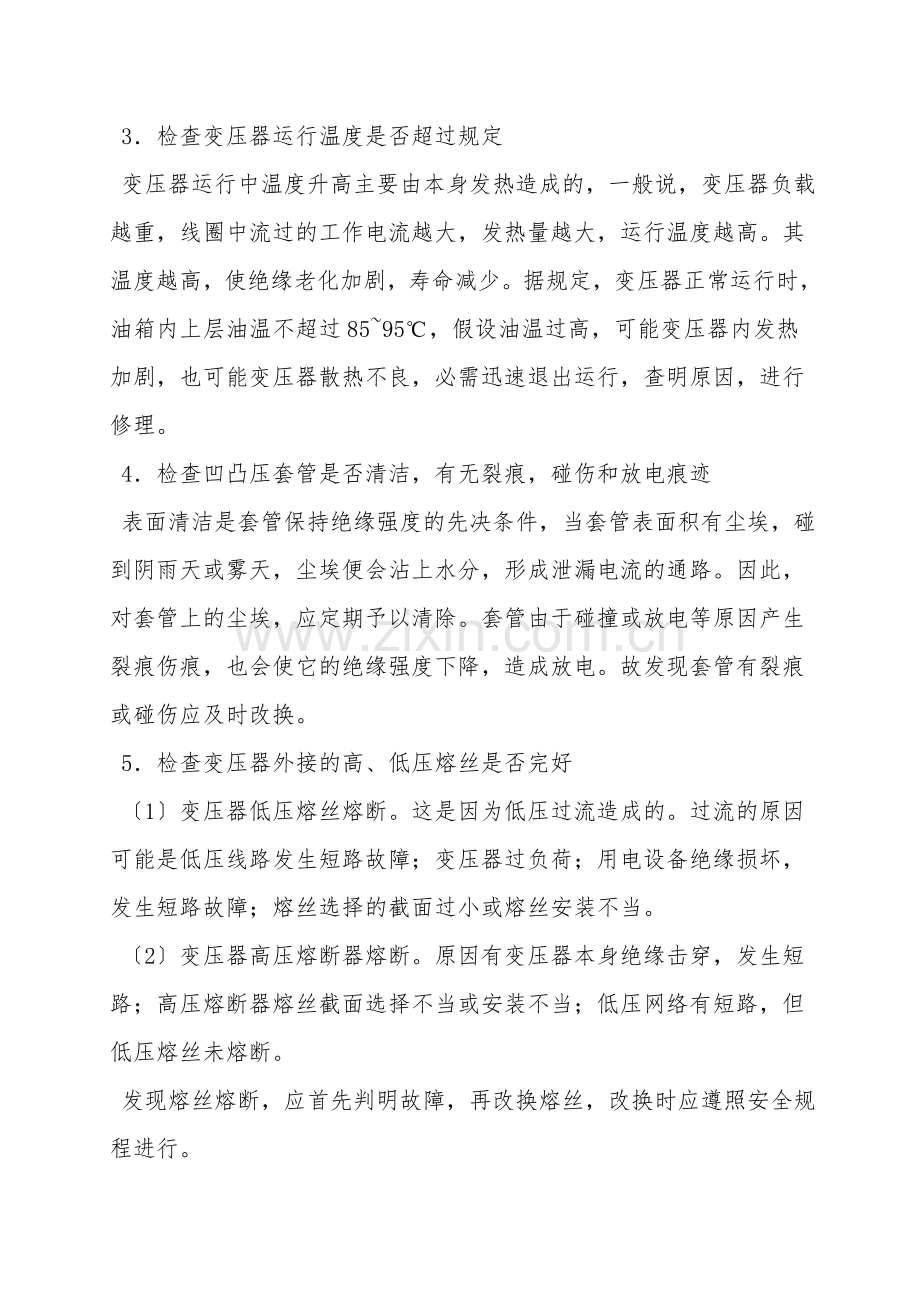

3．检查变压器运行温度是否超过规定
变压器运行中温度升高主要由本身发热造成的，一般说，变压器负载越重，线圈中流过的工作电流越大，发热量越大，运行温度越高。其温度越高，使绝缘老化加剧，寿命减少。据规定，变压器正常运行时，油箱内上层油温不超过85~95℃，假设油温过高，可能变压器内发热加剧，也可能变压器散热不良，必需迅速退出运行，查明原因，进行修理。
4．检查凹凸压套管是否清洁，有无裂痕，碰伤和放电痕迹
表面清洁是套管保持绝缘强度的先决条件，当套管表面积有尘埃，碰到阴雨天或雾天，尘埃便会沾上水分，形成泄漏电流的通路。因此，对套管上的尘埃，应定期予以清除。套管由于碰撞或放电等原因产生裂痕伤痕，也会使它的绝缘强度下降，造成放电。故发现套管有裂痕或碰伤应及时改换。
5．检查变压器外接的高、低压熔丝是否完好
〔1〕变压器低压熔丝熔断。这是因为低压过流造成的。过流的原因可能是低压线路发生短路故障；变压器过负荷；用电设备绝缘损坏，发生短路故障；熔丝选择的截面过小或熔丝安装不当。
〔2〕变压器高压熔断器熔断。原因有变压器本身绝缘击穿，发生短路；高压熔断器熔丝截面选择不当或安装不当；低压网络有短路，但低压熔丝未熔断。
发现熔丝熔断，应首先判明故障，再改换熔丝，改换时应遵照安全规程进行。
二、配电变压器常见故障处理
变压器运行中的故障，分为线圈故障、铁芯故障及套管、分接开关等故障。
1．绕组匝间短路
故障现象：变压器异常发热；油温升高；油枕盖有黑烟；气体继电器动作。
产生原因：变压器进水，水浸入绕组；绕制时，导线及焊接处的毛刺使匝间绝缘破坏；油道内掉入杂物；变压器运行年久或长期过载造成绝缘老化，应重绕线圈进行修理。
2．绕组线圈断线
故障现象：断线处有电弧，使变压器内有放电声；断线的相没有电流。
产生原因：导线焊接不良；匝间、层间、相间短路造成断线；搬运时激烈震动，或安装套管时使引线扭曲断线。
排除方法：采纳吊芯处理，假设因短路造成，应重绕线圈，假设引线断线则重新接线，
3．铁芯片有不正常响声
故障现象：有各种不同于正常"嗡嗡'声的异常响声。
产生原因：铁芯叠片错误；铁片间有杂物；铁芯紧固件松动；铁片厚度不均匀。
排除方法：夹紧或进行重新叠片，消除发响的声音。
4．变压器油质变坏
故障现象：变压器油色变暗。
产生原因：变压器故障引起放电，造成油分解；变压器油长期受热氧化严重，油质恶化。
排除方法：应定期试验、检查，进行过滤或换油。
5．套管间放电
故障现象：高压熔丝熔断。
产生原因：套管间有杂物；套管间有小动物。
排除方法：改换套管。
6．分接开关触头表面熔化与灼伤
故障现象：油温升高；高压熔丝熔断。
产生原因：开关配合装配不当，造成接触不良。
排除方法：定期在停电后将分接开关转动几周，使其接触合格。
