花管灌浆施工方案.doc

上传人:鼓*** 文档编号:10132557 上传时间:2025-04-22 格式:DOC 页数:6 大小:46.54KB
下载 相关 举报

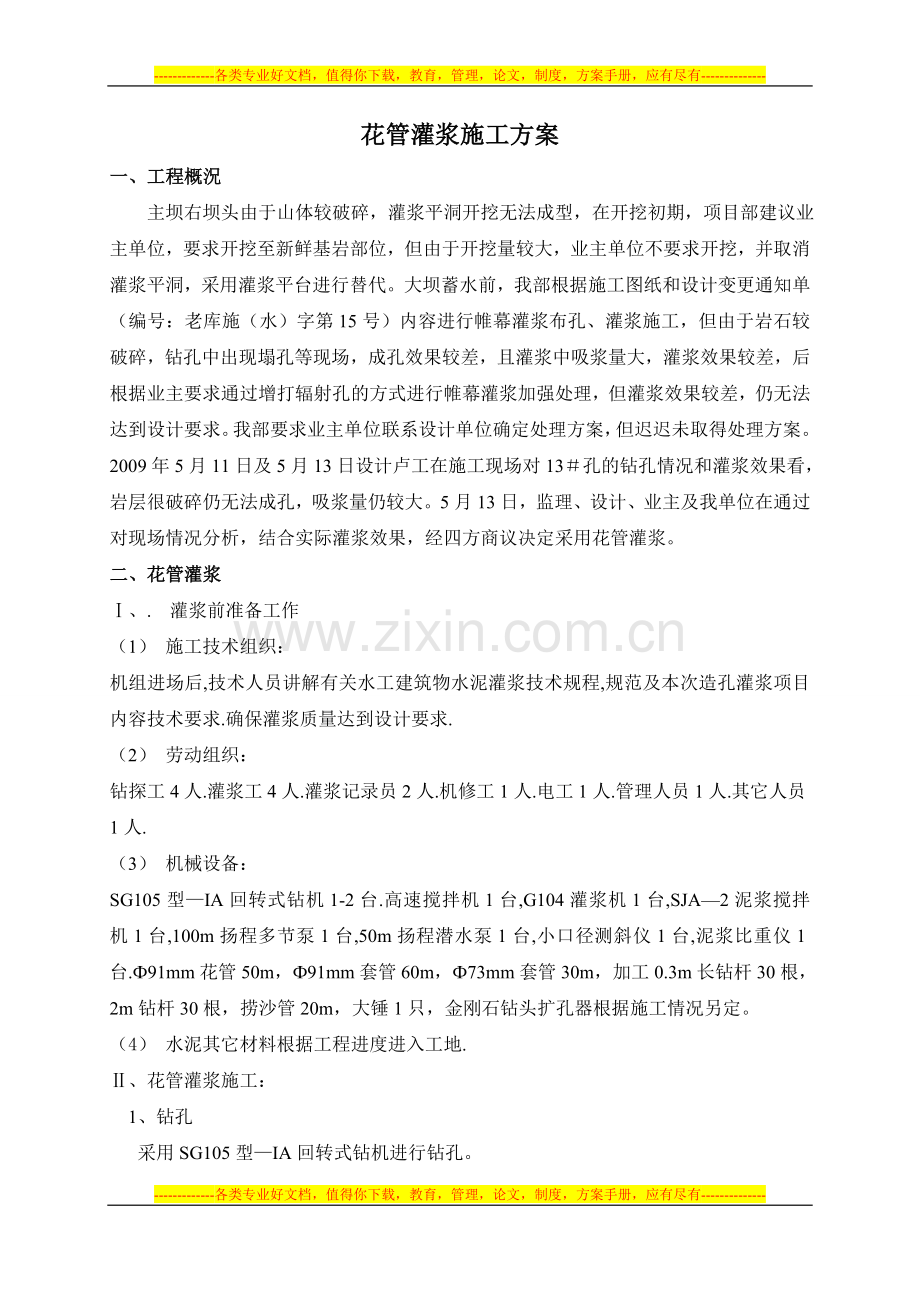

花管灌浆施工方案.doc_第1页
第1页 / 共6页

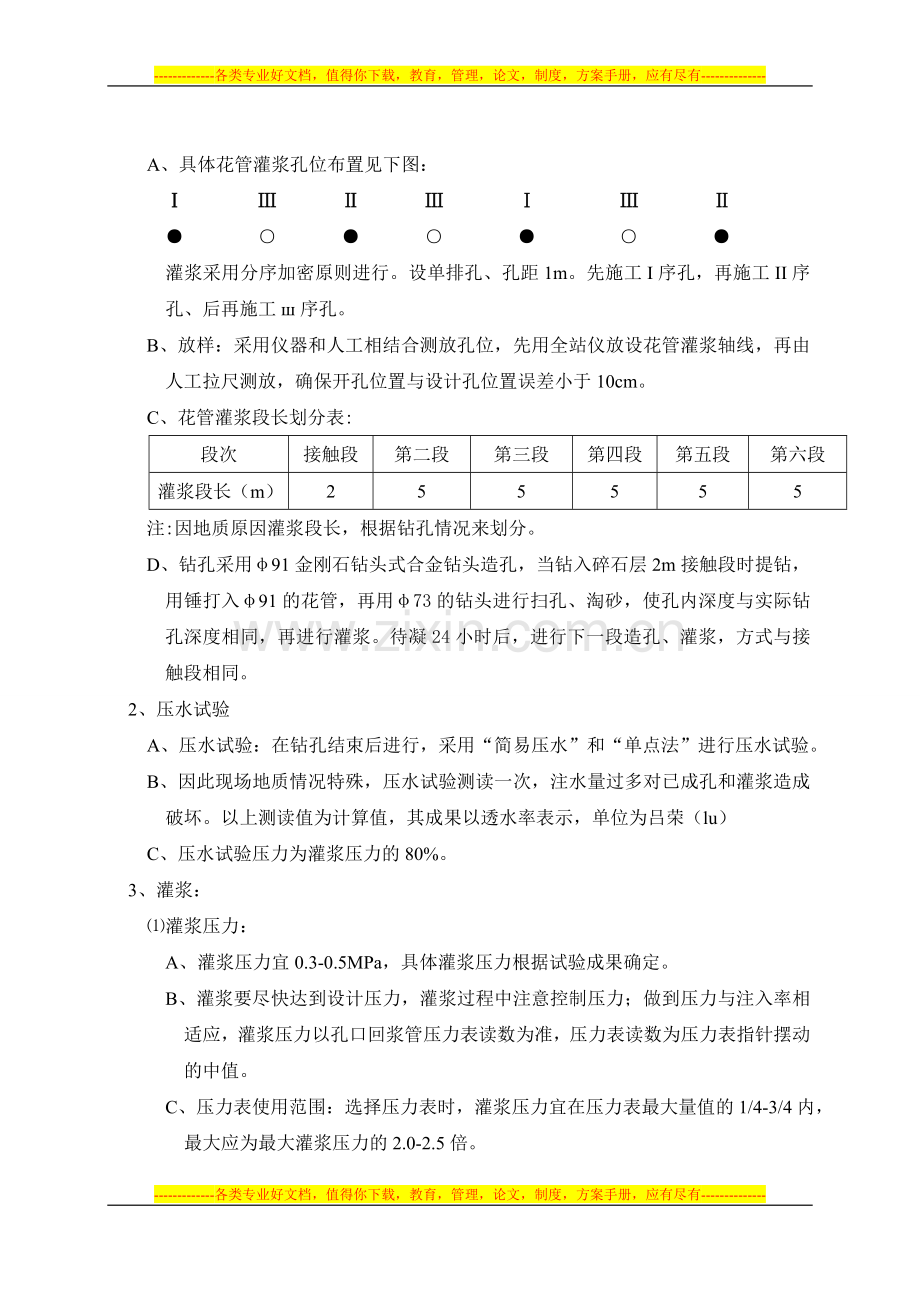

花管灌浆施工方案.doc_第2页
第2页 / 共6页
点击查看更多>>
资源描述
-------------各类专业好文档,值得你下载,教育,管理,论文,制度,方案手册,应有尽有-------------- 花管灌浆施工方案 一、工程概況 主坝右坝头由于山体较破碎,灌浆平洞开挖无法成型,在开挖初期,项目部建议业主单位,要求开挖至新鲜基岩部位,但由于开挖量较大,业主单位不要求开挖,并取消灌浆平洞,采用灌浆平台进行替代。大坝蓄水前,我部根据施工图纸和设计变更通知单(编号:老库施(水)字第15号)内容进行帷幕灌浆布孔、灌浆施工,但由于岩石较破碎,钻孔中出现塌孔等现场,成孔效果较差,且灌浆中吸浆量大,灌浆效果较差,后根据业主要求通过增打辐射孔的方式进行帷幕灌浆加强处理,但灌浆效果较差,仍无法达到设计要求。我部要求业主单位联系设计单位确定处理方案,但迟迟未取得处理方案。2009年5月11日及5月13日设计卢工在施工现场对13#孔的钻孔情况和灌浆效果看,岩层很破碎仍无法成孔,吸浆量仍较大。5月13日,监理、设计、业主及我单位在通过对现场情况分析,结合实际灌浆效果,经四方商议决定采用花管灌浆。 二、花管灌浆 Ⅰ、. 灌浆前准备工作 (1) 施工技术组织: 机组进场后,技术人员讲解有关水工建筑物水泥灌浆技术规程,规范及本次造孔灌浆项目内容技术要求.确保灌浆质量达到设计要求. (2) 劳动组织: 钻探工4人.灌浆工4人.灌浆记录员2人.机修工1人.电工1人.管理人员1人.其它人员1人. (3) 机械设备: SG105型—IA回转式钻机1-2台.高速搅拌机1台,G104灌浆机1台,SJA—2泥浆搅拌机1台,100m扬程多节泵1台,50m扬程潜水泵1台,小口径测斜仪1台,泥浆比重仪1台.Ф91mm花管50m,Ф91mm套管60m,Ф73mm套管30m,加工0.3m长钻杆30根,2m钻杆30根,捞沙管20m,大锤1只,金刚石钻头扩孔器根据施工情况另定。 (4) 水泥其它材料根据工程进度进入工地. Ⅱ、花管灌浆施工: 1、钻孔 采用SG105型—IA回转式钻机进行钻孔。 A、具体花管灌浆孔位布置见下图: Ⅰ Ⅲ Ⅱ Ⅲ Ⅰ Ⅲ Ⅱ ● ○ ● ○ ● ○ ● 灌浆采用分序加密原则进行。设单排孔、孔距1m。先施工I序孔,再施工II序孔、后再施工ш序孔。 B、放样:采用仪器和人工相结合测放孔位,先用全站仪放设花管灌浆轴线,再由人工拉尺测放,确保开孔位置与设计孔位置误差小于10cm。 C、花管灌浆段长划分表: 段次 接触段 第二段 第三段 第四段 第五段 第六段 灌浆段长(m) 2 5 5 5 5 5 注:因地质原因灌浆段长,根据钻孔情况来划分。 D、钻孔采用φ91金刚石钻头式合金钻头造孔,当钻入碎石层2m接触段时提钻,用锤打入φ91的花管,再用φ73的钻头进行扫孔、淘砂,使孔内深度与实际钻孔深度相同,再进行灌浆。待凝24小时后,进行下一段造孔、灌浆,方式与接触段相同。 2、压水试验 A、压水试验:在钻孔结束后进行,采用“简易压水”和“单点法”进行压水试验。 B、因此现场地质情况特殊,压水试验测读一次,注水量过多对已成孔和灌浆造成破坏。以上测读值为计算值,其成果以透水率表示,单位为吕荣(lu) C、压水试验压力为灌浆压力的80%。 3、灌浆: ⑴灌浆压力: A、灌浆压力宜0.3-0.5MPa,具体灌浆压力根据试验成果确定。 B、灌浆要尽快达到设计压力,灌浆过程中注意控制压力;做到压力与注入率相适应,灌浆压力以孔口回浆管压力表读数为准,压力表读数为压力表指针摆动的中值。 C、压力表使用范围:选择压力表时,灌浆压力宜在压力表最大量值的1/4-3/4内,最大应为最大灌浆压力的2.0-2.5倍。 ⑵灌浆方法和灌浆方式: A、本次灌浆采用循环式、自上而下分段灌浆、射浆管距孔底0.5m。灌浆塞,塞在已灌浆底0.5m处,以防漏灌。 B、每段次灌浆结束后都必须待凝24小时,方可进行下一段施工。 ⑶浆液和变换: A、水泥浆液水灰比(重量比)采用2:1、1:1、0.5:1等三个比级,开灌水灰比采用2:1。 B、灌浆过程中,灌浆压力保持不变、注入率持续减少,或当注入率不变而压力持续升高时,不改变浆液水灰比。 C、当某一级浆液的注入量达300L以上或灌注时间已达1h以上,灌浆压力或注入率均无改变或改变不显著时,可改浓一级水灰比的浆液进行灌注。 D、当注入率大于30L/min时,可越级变浓水灰比。 E、灌浆采用纯水泥浆液灌注,当灌浆段注入量大、灌浆难于结束时,可采用①低压、浓浆、限流、限量、间歇灌浆。②浆液中可掺速凝剂,如水玻璃等。③灌注稳定浆液或混合浆液。 ⑷灌浆结束标准: A、灌浆段在设计灌浆压力下,注入率不大于1L/min时继续灌注30min,即可结束灌浆。 B、当长期达不到结束标准,应及时报告监理,共同研究处理。 C、封孔采用“压力灌浆封孔法”待孔内水泥浆液凝固后,进行上部砂浆抹平。 ⑸花管灌浆质量检查: A、花管灌浆检查孔压水试验,应在该部位灌浆结束14d后进行。 B、质量检查以压水试验的透水率为标准,同时结合灌浆记录,成果分析等进行综合评定。 C、检查孔的布置,在综合分析灌浆资料的基础上,由监理确定。 D、检查孔的数量宜为灌浆孔总数的5%,一个坝段或一个单元工程内,至少应布置一个检查孔。 E、检查孔的合格率应在80%以上,不合格孔段透水率值不超过设计规定值50%,且不集中,灌浆质量可认为合格,否则应采取处理方案。 三、质量保证措施: A.钻孔质量控制 1)孔位放样:先用测量仪器测出帷幕轴线,并沿轴线每间隔50m设置控制点,再拉尺放样,孔位偏差不大于10Cm。 2)帷幕灌浆孔保证孔向准确,每钻完一个灌浆段长,进行测斜,如发生偏斜及时纠偏。 2.灌浆材料质量控制 1)灌浆原材料控制: a.灌浆所用的原材料、浆材都经过室内试验,混合浆材经室内试验确定配合比。并经监理人审批后使用。 b.灌浆所用的水泥,是新鲜水泥,不得使用受潮结块水泥。水泥的细度符合规范标准。 2)浆液质量控制: a.严格控制各级水灰比准确。由集中制浆站输送的浆液经释稀后,测定浆液比重,所测定的浆液比重,符合各级水灰比浆液的标准比重后使用。 b.开始灌浆后,当回浆管出现后,及时测定回浆比重,当回浆比重与进浆比重相近后,即升压灌注。 c.灌浆过程中,每间隔10min测定一次回浆比重,及时观测回浆比重的变化情况,如发现回浆变浓立即查明原因,及时采用措施。 3)灌浆压力控制:灌浆过程中,确保灌浆压力符合设计灌浆压力,采取如下控制措施。 a.选用合适的压力表:压力表的最大量程为该灌浆压力的1.5倍,压力表指针的使用区间为1/3~2/3最大量程;高压灌浆时,其压力表的最大量程为灌浆压力的2~2.5倍。 b.压力表经过率定、校准后使用,保证计量准确。 c.灌浆压力以回浆管上的压力为准,控制灌浆压力。 d.灌浆过程中,当回浆出现进浆相同浆液比重时,立即升压,在保证趾板混凝土没有抬动变形的情况下,在较短时间内升至设计压力。 4)严格控制灌浆结束标准:在设计灌浆压力下,注入率符合规范标准并达到规定的屏浆时间方结束灌浆,不得提前结束灌浆。 5)对有涌水压力的灌浆前测定其涌水压力,并对灌浆压力进行修下正,并在灌浆结束后加塞闭浆24h。 B、质量保证措施 (1)质量管理制度 1)建立质量保证及质量控制体系,质量管理领导小组由项目负责人挂帅,技术负责人主管,成员由技术、质量、施工、设备物资供等职能部门成员,施工班组负责人组成。 2)推行全面质量管理,设立QC小组,加强职工队伍的质量教育,提高职工队伍的质量意识和工作责任心,按工序、分阶段根据施工情况有计划地组织学习施工规范、操作规程。不定期召开质量会议,并建立质量月例会制度,月例会上对本月质量工作进行回顾总结,对存在的不足研究纠正及预防措施。 3)严格执行“三检制”,班组自检、机组复检、经理部三检和监理工程师终检,层层把关,做到质量不达标准不提交验收。关键工序均签发合格证,上道工序未经验收不得进行下道工序施工。 4)认真做好原始记录及资料整理工作,做到资料齐全、准确、工整。工程完成后由质检科整理并与竣工资料一起移交给甲方。对质量事故及时报告监理工程师,不合格工程坚决返工,不留隐患。 四、安全保证措施 1.灌浆工程安全技术预案 (1)危险源、点分析 a.钻灌设备动力、照明,触电事故; b.机械传动:灌浆机械使用皮带传动; c.上、下交叉作业:工具、材料滚落; d.高边坡作业:山坡、坝面填筑时的块石滚落; e.灌浆作业的橡胶管破裂,高压水泥浆喷出; (2)安全技术措施 a.动力线采用互套橡胶电缆,照明线采用互套塑胶电线。所有电线全部架空拉线。洞内电缆全沿洞壁架空,架空高度不小于2m。电动机一律接地,接地电阻符合安全技术规程的要求。接盒采用标准配电柜,并安设触漏电保护器。 b.所有皮带传动都加保护盖。作业人员一律工作服穿着整齐,衣服及袖口系扣。 c.上、下交叉作业,工作面上的所有材料、工具都指定地点摆放并加固定,小件工具入箱存放。传递材料、工具时由人工传递,严禁抛掷。 d.作业面以上边坡清除松动块石,坡脚、坝脚加设毛竹片防护隔拦,钢管固定 。 f.灌浆管不得沿岩石面铺设,不可避免时,底部垫木板或草袋,防止磨损;皮管接头采用刀口接头。作业人员配戴防护镜。 -------------各类专业好文档,值得你下载,教育,管理,论文,制度,方案手册,应有尽有--------------
