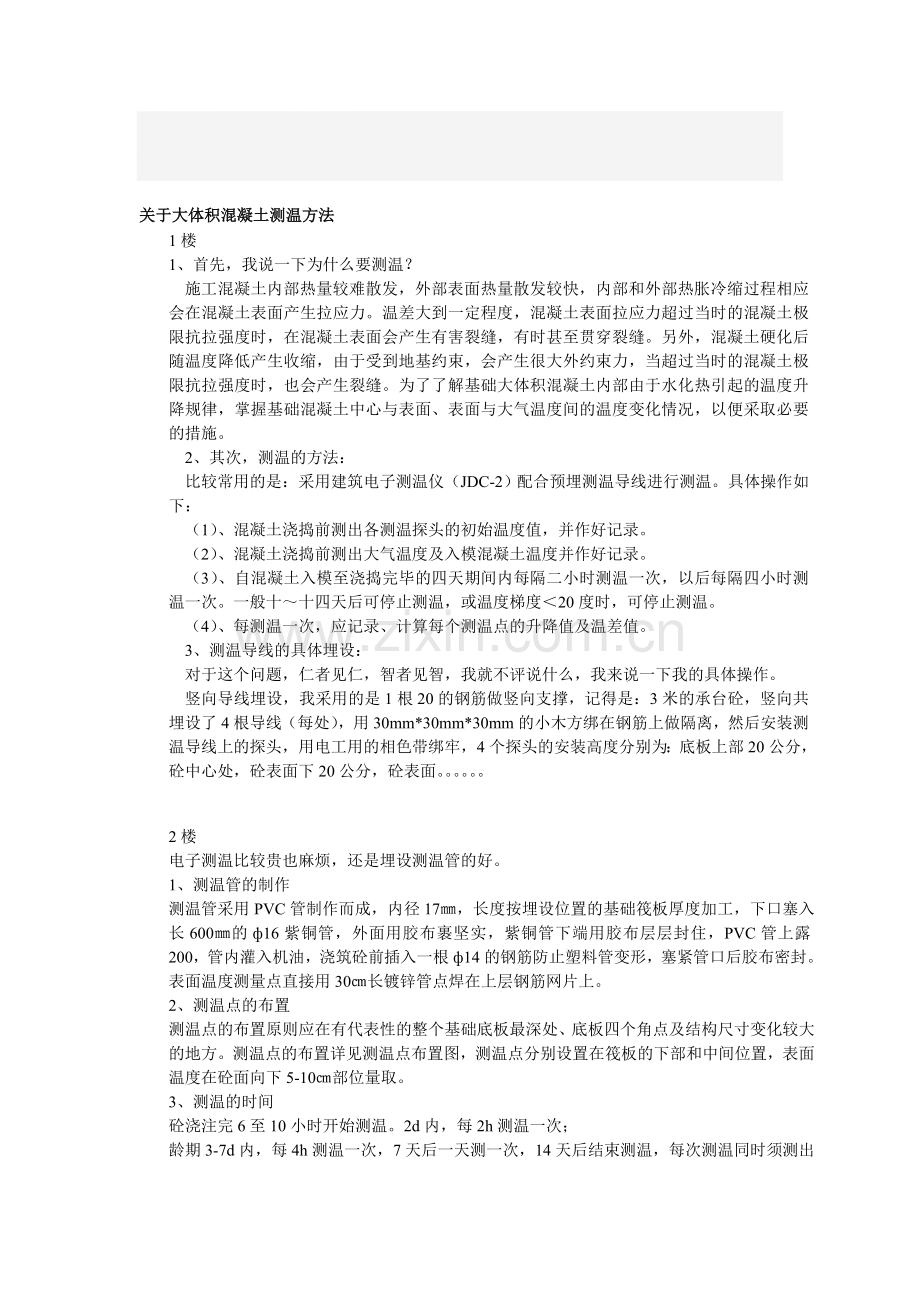

关于大体积混凝土测温方法

1楼
1、首先，我说一下为什么要测温？
    施工混凝土内部热量较难散发，外部表面热量散发较快，内部和外部热胀冷缩过程相应会在混凝土表面产生拉应力。温差大到一定程度，混凝土表面拉应力超过当时的混凝土极限抗拉强度时，在混凝土表面会产生有害裂缝，有时甚至贯穿裂缝。另外，混凝土硬化后随温度降低产生收缩，由于受到地基约束，会产生很大外约束力，当超过当时的混凝土极限抗拉强度时，也会产生裂缝。为了了解基础大体积混凝土内部由于水化热引起的温度升降规律，掌握基础混凝土中心与表面、表面与大气温度间的温度变化情况，以便采取必要的措施。
    2、其次，测温的方法：
    比较常用的是：采用建筑电子测温仪（JDC-2）配合预埋测温导线进行测温。具体操作如下：
    （1）、混凝土浇捣前测出各测温探头的初始温度值，并作好记录。
    （2）、混凝土浇捣前测出大气温度及入模混凝土温度并作好记录。
    （3）、自混凝土入模至浇捣完毕的四天期间内每隔二小时测温一次，以后每隔四小时测温一次。一般十～十四天后可停止测温，或温度梯度＜20度时，可停止测温。
    （4）、每测温一次，应记录、计算每个测温点的升降值及温差值。
    3、测温导线的具体埋设：
    对于这个问题，仁者见仁，智者见智，我就不评说什么，我来说一下我的具体操作。
    竖向导线埋设，我采用的是1根20的钢筋做竖向支撑，记得是：3米的承台砼，竖向共埋设了4根导线（每处），用30mm*30mm*30mm的小木方绑在钢筋上做隔离，然后安装测温导线上的探头，用电工用的相色带绑牢，4个探头的安装高度分别为：底板上部20公分，砼中心处，砼表面下20公分，砼表面。。。。。。

2楼
电子测温比较贵也麻烦，还是埋设测温管的好。
1、测温管的制作
测温管采用PVC管制作而成，内径17㎜，长度按埋设位置的基础筏板厚度加工，下口塞入长600㎜的ф16紫铜管，外面用胶布裹坚实，紫铜管下端用胶布层层封住，PVC管上露200，管内灌入机油，浇筑砼前插入一根ф14的钢筋防止塑料管变形，塞紧管口后胶布密封。表面温度测量点直接用30㎝长镀锌管点焊在上层钢筋网片上。
2、测温点的布置
测温点的布置原则应在有代表性的整个基础底板最深处、底板四个角点及结构尺寸变化较大的地方。测温点的布置详见测温点布置图，测温点分别设置在筏板的下部和中间位置，表面温度在砼面向下5-10㎝部位量取。
3、测温的时间
砼浇注完6至10小时开始测温。2d内，每2h测温一次；
龄期3-7d内，每4h测温一次，7天后一天测一次，14天后结束测温，每次测温同时须测出周围环境的温度。

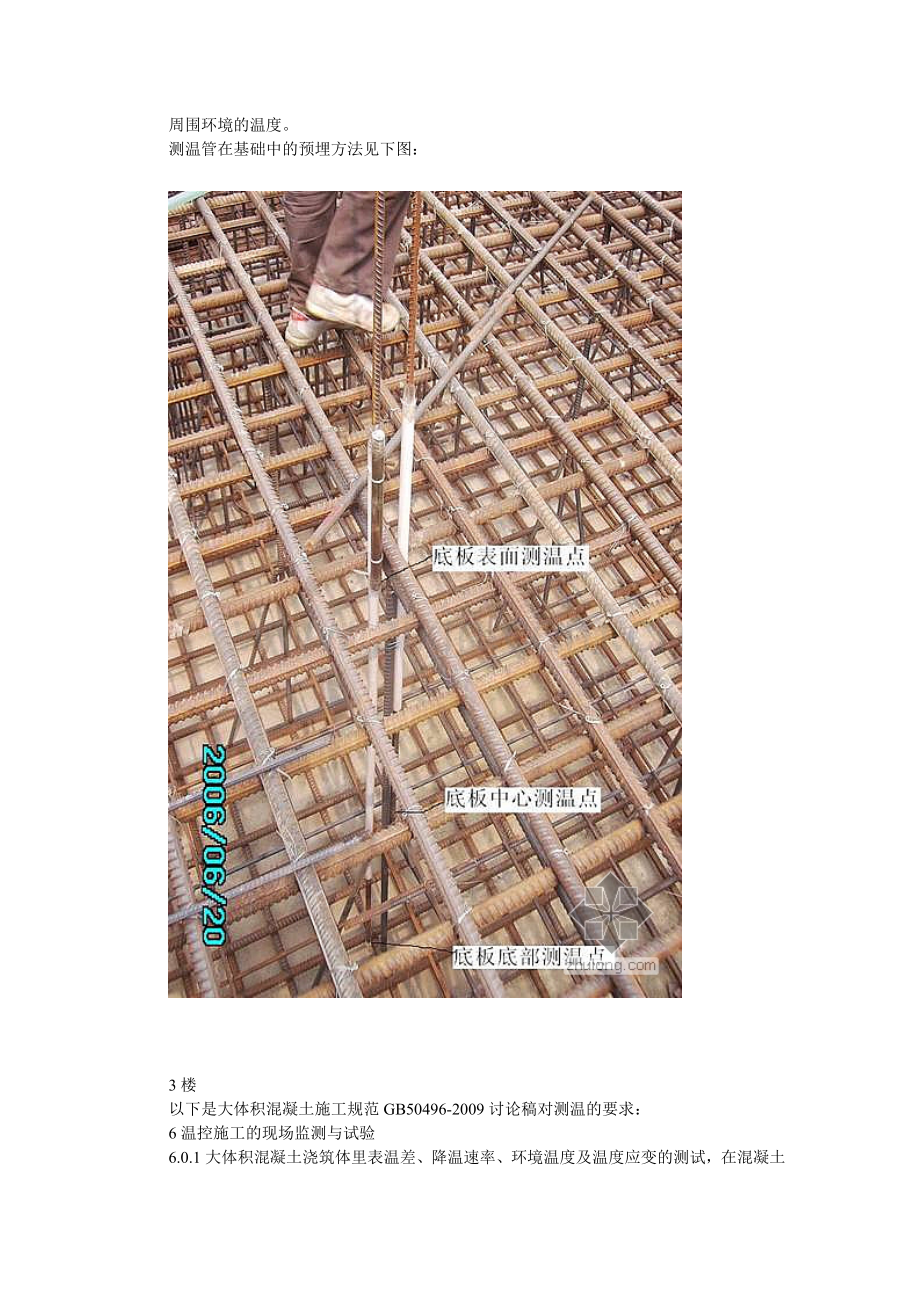

测温管在基础中的预埋方法见下图：

3楼
以下是大体积混凝土施工规范GB50496-2009讨论稿对测温的要求：
6 温控施工的现场监测与试验
6.0.1 大体积混凝土浇筑体里表温差、降温速率、环境温度及温度应变的测试，在混凝土浇筑后7天内，每昼夜可不少于24次；以后可按每昼夜6-8次进行测试，入模温度进行测量，每台班不少于2次。
6.0.2 大体积混凝土浇筑体内监测点的布置，以真实地反映出混凝土浇筑体内最高温升、最大应变、里表温差、降温速率及环境温度为原则，一般可按下列方式布置：
1 监测点的布置范围以所选混凝土浇筑体平面图对称轴线的半条轴线为测试区，在测试区内监测点按平面分层布置；
2 在测试区内，监测点的位置与数量可根据温凝土浇筑体内温度场和应力场的分布情况及温控的要求确定，经理论计算基本可以确定温度场和应力场规律的可以将测点沿最不利位置布置；
3 在基础平面对称轴线上，监测点位宜不少于4处，传感器布置应充分考虑结构的几何尺寸；
4 沿混凝土浇筑体厚度方向，每一点位的测点数量，宜不少于5点；
5 保温养护效果及环境温度监测点数量应根据具体需要确定；
6 混凝土浇筑体的外表温度，应以混凝土外表以内50mm处的温度为准；
7 混凝土浇筑体底面的温度，应以混凝土浇筑体底面上50mm处的温度为准。
6.0.3 测温元件的选择应符合以下列规定：
1 测温元件的测温误差应不大于0.3℃（25℃环境下）；
2 测试范围:-30～150℃；
3 绝缘电阻大于500MΩ
6.0.4 应变测试元件的选择应符合以下列规定：
1 测试误差应不大于1.0με；
2 测试范围:-1000~1000με；
3 绝缘电阻大于500MΩ；
6.0.5 温度和应变测试元件的安装及保护符合下列规定：
1 测试元件安装前，必须在水下1m处经过浸泡24h不损坏；
2 测试元件接头安装位置应准确，固定牢固，并与结构钢筋及固定架金属体绝热；
3 测试元件的引出线宜集中布置，并加以保护；
4 测试元件周围应进行保护，混凝土浇筑过程中，下料时不得直接冲击测试测温元件及其引出线；振捣时，振捣器不得触及测温元件及引出线。
6.0.6 测试过程中宜及时描绘出各点的温度变化曲线和断面的温度分布曲线；
6.0.7 大体积混凝土进行应变测试时，应设置一定数量的零应力测点。

5楼
测温点布置原则：测点须具有代表性，能全面反映大体积砼内各部位的温度，从大体积混凝土高度断面考虑，应包括底面、中心和上表面，从平面考虑应包括中部和边角区。但首先考虑温度变化敏感区，这是规程里面要求的！但是在具体实施中还是有经验的元素，举例说明一下吧！
某高层住宅楼工程地上14层，局部15层，地下2层，剪力墙结构，总建筑面积27216.6m2。施工中采用大体积混凝土施工技术。
测温方案：测温点的布置——为保证测温点的代表性和可比性，混凝土测温孔按不大于25mm一个孔的原则布置，工程共布置56个中层测温点和56个表层测温点。
　　中层测温点处预埋600mm长测温管，测温管用DN20铁管制作，底部用铁板封死，埋入混凝土内550mm，上部外露50mm。表面测温点预埋200mm长测温管，埋入混凝土内50mm，外露50mm。待底板钢筋绑扎好后，将测温孔的铁管点焊在排架钢筋上，上部管口用塑料袋包住以防灌进混凝土。测温管口在测温和不测温时，都要用棉花堵紧，测温仪在测温孔停留时间应在大于3分钟时进行读数，并作好记录。注意：一个测温孔只能反映一个点的数据，不能采取通过沿孔洞高度变动测温探头的方法来测孔中不同高度位置的温度。
　　根据底板的高度测温点可分为表面测温点、中部测温点、底层测温点，每处距表皮不小于50mm。工程基层已设置滑移层，可以抵减大体积混凝土底板的内外约束，因此未考虑底层测温点。表面测温点的高度为底板顶标高下返50mm；中部测温点的高度为底板顶标高下返550mm板厚。
