梁柱节点施工方案.docx

工程名称：贵港市广汇东湖A2区 编号:
致：南宁品正建设咨询有限责任公司（建设/监理单 位）
我方已根据施工合同的有关规定完成了贵港市广汇东湖城A2区一期
9#~12#、16#楼及地下室工程 梁柱节点方案 的工作，并经我单位技术负
责人审查批准，请予以审查。
附：梁柱节点方案
承包单位（章）：
项目经理：
日期：
专业监理工程师审查意见：
专业监理工程师：
日期：
总监理工程师审核意见：
项目监理机构（章）：
总监理工程师：
日期：
审核意见：
建设单位（章）：
建设单位项目负责人：
日期：

广汇东湖堀区工程

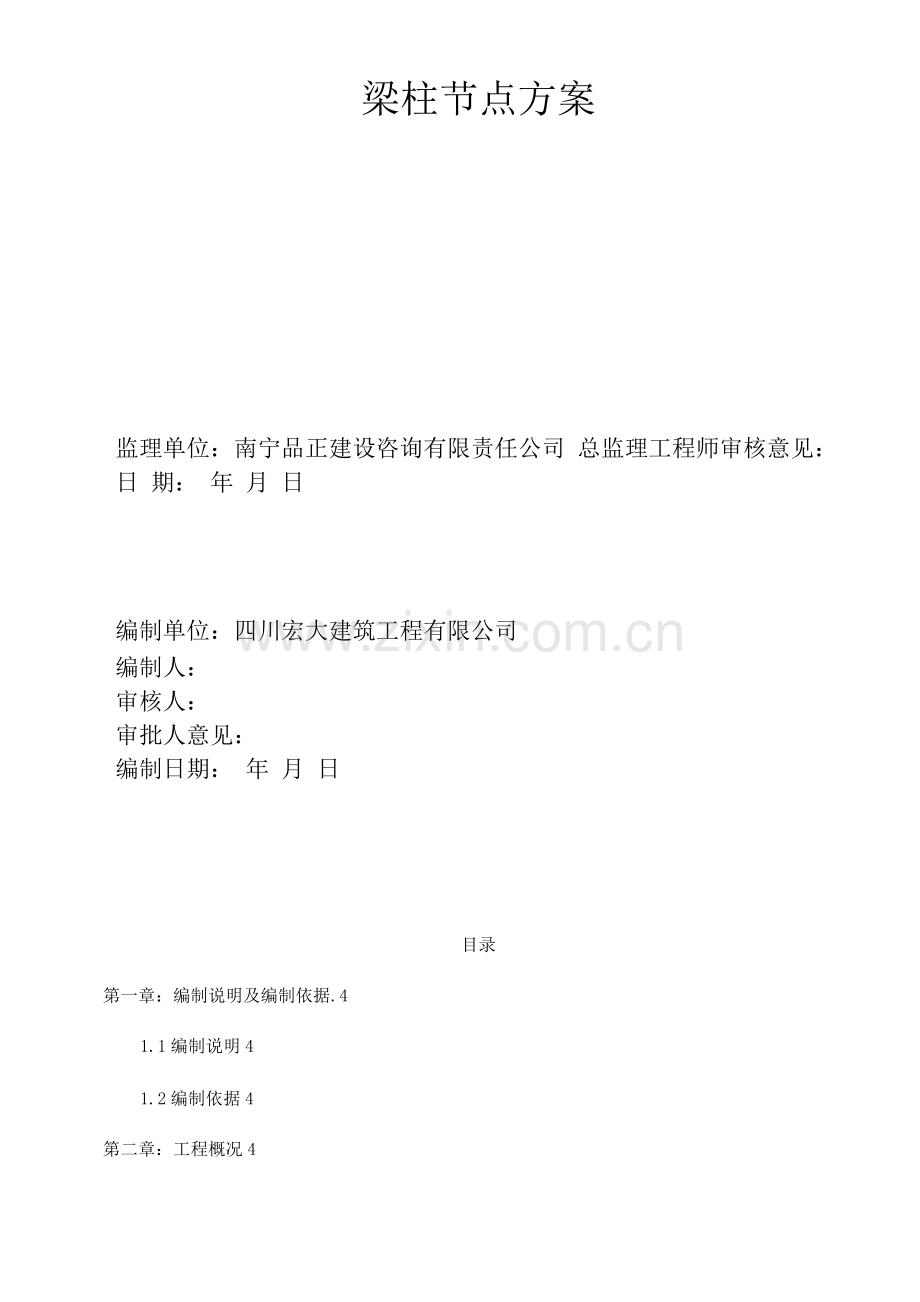

梁柱节点方案
监理单位：南宁品正建设咨询有限责任公司 总监理工程师审核意见：
日 期： 年 月 日
编制单位：四川宏大建筑工程有限公司
编制人：
审核人：
审批人意见：
编制日期： 年 月 日
目录
第一章：编制说明及编制依据.4
1.1编制说明4
1.2编制依据4
第二章：工程概况4
第三章：梁柱节点不同强度等级混凝土施工方法5
3.1剪力墙、柱施工缝留置： 5
3.2节点钢丝网安装5
3.3混凝土浇灌5
第四章：技术质量控制措施.6’
第五章：梁柱节点处裂缝控制措施7
5.1梁柱节点不同混凝土强度等级处裂缝产生的原因：7
5.2防止梁柱节点处裂缝的措施 7
附图：梁柱节点施工大样平面图
第一章：编制说明及编制依据
1.1编制说明
高层建筑结构梁柱节点为结构的关键部位，在《高层建筑混凝土结构技术规程》 JGJ3-2010中，有关梁柱节点区的混凝土的设计和浇注有以下的条文内容及及条文说明: 当柱混凝土高于梁、楼板的设计强度时，应对梁柱节点混凝土施工采取有效措施（第 13.5.7条）;高层建筑不同强度的梁、柱节点混凝土浇筑需要有关单位具体协商解决（条 文说明）。本施工方案中，凡未注明计量单位的尺寸均以“mm ”为单位。
1.2编制依据
1.1广西华篮设计（集团）有限公司设计的本工程结施、建施图；
1.2《建筑工程施工质量验收统一标准》（GB 503 - 2013 ）;
1.3我公司的技术、机械设备装备情况及管理制度；
1.4我公司掌握的国内外新技术、先进经验和各种施工技术资料；
1.5我公司编制的质量、环境、职业健康安全管理体系程序文件、作业文件及公司编 制的施工工艺标准；
1.6《工程建设标准强制性条文（房屋建筑部分）》；
1.7《混凝土结构工程施工及验收规范》GB 50204-2011；
1.8《高层建筑混凝土结构技术规程》JGJ3-2010
第二章：工程概况
工程名称：广汇 东湖新天地9~12#楼、16#楼及广汇•东湖城A2区一期 地下室工程
工程地点：贵港市贵港市港北区江北大道与和平路交汇处东南角
建设单位：广西广汇投资发展有限公司
设计单位：广西华蓝设计（集团）有限公司
监理单位：南宁品正建设咨询有限责任公司
施工单位：四川宏大建筑有限公司
工程内容：土建工程、给水排污、消防、防雷、装饰等设计图纸包括的内容的施工。
工期：570天。质量标准：国家施工验收规范合格标准
一、2.1工程设计概况
9#~12#、16#共5栋，9#、10#、16#楼层数为33层，11#、12#楼层数为
26层，五栋住宅建筑面积共：76792 ； , 16#为商住。9#~12#楼1~3层有
部分商业；商业建筑面积为：22948.34（包括1#~3#、7#、8#楼栋商业
面积），地下室面积约63567.2.34 （包括1#~3#、7#、8#楼栋地下室面积）。
主体结构为现浇钢筋混凝土剪力墙结构。
各层楼面梁柱混凝土强度等级:
构件部位
＜强度
构件部位
＜强度
构件部位
＜强度
基础垫层
C15
框架柱、剪力墙
C30~C50
柱下独立基础
C30
桩基础
C30
地下室部分梁板
C30
地下室外墙
C30
水池侧墙
C30
构造柱圈梁
C20
地面以上梁板
C25~C30
楼梯
C25~C3 0
其他砼构件
C25

设计梁、柱节点大样:

年同蹒鸵辟同0＜潮岬蛔
注必须保证牯岫毓虹襟段
第三章：梁柱节点不同强度等级混凝土施工方法
3.1剪力墙、柱施工缝留置：
在钢筋混凝土结构中，高层建筑框架结构的梁柱节点比较复杂。钢筋混凝土框架结 构水平施工缝通常留于柱脚，柱顶若要留水平施工缝则应留于梁底。为减少梁柱节点施 工的工作量，避免与梁板砼出现冷缝，故本工程柱及剪力墙的施工缝留在柱顶梁底处。
3.2节点钢丝网安装
模板安装及钢筋绑扎工序中的处理，距提高砼强度等级的柱一倍梁高距离处采用双 层网眼2~5mm x 2~5mm钢丝网后背巾16@2钢筋进行隔离:巾16钢筋采用点焊或绑 扎的方式固定在梁钢筋上，再用铁丝将钢丝网绑牢；最后进行梁的另一边侧模安装及梁 模加固。
3.3混凝土浇灌
所用砼均采用东大洋或南方砼公司提供的商品砼。四层（含四层）以下的梁板砼采 用泵车送料及塔机卸料配合浇灌，四层以上的梁板砼采用机泵送料及塔机卸料配合浇 灌。梁柱节点核心区的混凝土浇捣方法为：梁柱节点随同楼面统一浇捣，“先高强度后 低强度”的原则。先用塔吊吊斗输送柱子强度等级的混凝土就位卸料，分层振捣，在楼 面梁板处留出45°斜面。在核心区混凝土初凝前，安排专人拆除钢丝网，随之泵送浇筑 楼面梁板的混凝土。根据施工规范要求，浇筑用振动棒，平板震振动器震捣密实，适时 抹平压实用塑料薄膜覆盖，视天气情况进行保护或养护.以减少温差和干燥防止混凝土开 裂，养护时间不少于14天。对于梁柱节点钢筋密集的核心区用小型插入式振捣器加强 振捣，杜绝漏振死角，对于钢筋确实过分密集的情况，应事先和设计单位联系采取适当 的技术措施，确保节点核心区混凝土的密实性和结构强度。按规范规定留置砼试压块。
第四章：技术质量控制措施
1、做好施工人员技术交底工作，对高强度砼与低强度砼浇筑分区交底（详附图）， 并做好高低强度砼浇灌区域的确认并留好标记，对砼浇筑方法进行交底。
2、检查高、低砼区域的隔离钢丝网是否布置到位、牢固、符合要求。
3、安排专职施工人员对商品砼的供料区分，检查砼的坍落度、初凝时间等指标， 保证高强度砼的供货量及质量。
4、混凝土的浇灌措施
根据先浇灌高强度砼的柱、墙，同时再进行低强度砼梁板浇灌的施工，浇筑混凝土 时应分段分强度等级分层连续进行，浇筑层高度应根据结构特点、钢筋疏密决定，一般 为振捣器作用部分长度的1.25倍，最大不超过5 0cm。使用振捣棒应快插慢拔，插点要 均匀排列，逐点移动，不得遗漏，做到均匀振实。移动间距不大于振捣作用半径的1.5 倍（一般为30〜40cm）。振捣上一层砼同时应插入下层50 ，以消除两层间的接缝。表 面振动器或称平板振动器）的移动间距，应保证振动器的平板覆盖己振实部分的边缘。 每次振动棒插入振动时间不应少于10秒。
浇筑混凝土应连续进行。如必须间歇，其间歇时间应尽量缩短，并应在前层混凝 土凝结之前，将次层混凝土浇筑完毕。间歇的最长时间应按所用商品砼强度等级、气温 及混凝土结条件确定，一般在2h内必须接缝。高强度砼与低强度砼的接缝亦如此处理。 浇筑混凝土时应派专人经常观察模板、钢筋、预留孔洞、预埋件和插筋等有无移动、变 形或堵塞情况，发现问题应立即处理，并应在已浇筑的混凝土初凝前修正完好。要防止 混凝土离析、水泥浆流失、坍落度变化以及产生初凝等现象。高、低强度砼的浇筑方法 均应由一端开始用“赶浆法”，即先浇筑梁，根据梁高分层浇筑成阶梯形，当达到板底 位置时再与板的混凝土一起浇筑，随着阶梯形不断延伸，梁板混凝土浇筑连续向前进行。 和板连成整体高度大于血的梁，允许单独浇筑，其施工缝应留在板底以下2〜3 cm处。 浇捣时，浇筑与振捣必须紧密配合，第一层下料慢些，梁底充分振实后再下二层料，用 “赶浆法”保持水泥浆沿梁底包裹石子向前推进，每层均应振实后再下料，梁底及梁帮 部位要振实，振捣时不得触动钢筋及预埋件。浇筑板混凝土的虚铺厚度应略大于板厚， 先铺满高强度区域内板的高强度砼，再进行板的低强度砼施工，用平板振捣器来回振捣， 厚板可用插入式振捣器顺浇筑方向拖拉振捣，并用铁插尺检查混凝土厚度，振捣完毕后 用长铝合金抹子抹平。施工缝处或有预埋件及插筋处用木抹子找平。浇筑板混凝土时不 允许用振捣棒铺摊混土。
第五章：梁柱节点处裂缝控制措施
5.1梁柱节点不同混凝土强度等级处裂缝产生的原因：
这些裂缝不是荷载作用下的结构裂缝，并不影响结构的安全使用。虽然微裂在混凝 土中是很难避免的，但是应从严要求，分析原因，采取有效措施，尽量控制和消除这类 裂缝，进一步提高工程质量。其具体原因是：
(1梁柱节点处，混凝土的强度等级相差较大，相差两个等级)时，不同强度等级的混凝 土，其水泥用量、水灰比、用水量都不同，柱子体积大，水泥用量多，产生的水化热高， 高低强度等级混凝土的收缩有差异，所以在其交界附近容易产生裂缝。
(2) 柱子断面大，刚度大，梁的截面相对较小，受柱子的强大约束，梁混凝土的收缩受限 制，也容易产生裂缝。
(3) 商品混凝土配合比中，高强度等级混凝土的水泥用量偏多，水灰比、含砂率、坍落度 偏大，也会导致高低强度等级混凝土交界附近产生裂缝。
(4现浇梁板的梁在板下，上面保养的水被板充分吸收，而梁得不到充足的养护水分，造 成梁的内外不均匀收缩，也容易导致梁的两侧面产生裂缝。
(5)有的梁侧面水平方向的构造钢筋太少，对梁的抗收缩裂缝不利。在钢筋混凝土结构中， 高层建筑框架结构的梁柱节点比较复杂。钢筋混凝土框架结构，水平施工缝通常留于柱 脚，柱顶若要留水平施工缝则应留于梁底。为减少梁柱节点施工的工作量，避免梁板砼 出现冷缝，故本工程柱及剪力墙的施工缝留在板面(梁顶)。
5.2防止梁柱节点处裂缝的措施
根据上述原因分析，采取改进的具体措施如下：
(1) 要求混凝土搅拌厂调整配合比设计，在满足强度等级及可泵性的条件下，对柱子混凝 土，减少水泥用量、减少含砂率、增加石子含量、减少坍落度、减少用水量，并对粉煤 灰和外加剂的用量也需作相应的调整。
(2) 节点处的混凝土实行“先高后低”的浇捣原则，即先浇高强度等级混凝土，后浇低强 度等级混凝土，严格控制在柱、墙混凝土初凝前浇捣梁板的混凝土，不得柱、墙混凝土 终凝后才浇捣梁板混凝土。事先作好技术交底和准备工作。
(3) 梁板的混凝土采用二次振捣法，即在混凝土初凝前再振捣一次，增强高低强度等级混 凝土交接面的密实性，减少收缩。
(4) 在产生裂缝相对较多的梁的侧面，增加水平构造钢筋，提高梁的抗裂性。
(5严格控制混凝土拌合物的坍落度，节点核心区柱子部位混凝土采用塔吊输送，以期降
低坍落度。在现场，对每车混凝土都应进行坍落度检测。
(6加强混凝土的养护，特别是梁，除了板面浇水外，还应在板下梁侧浇水，在满堂承重 脚手架未拆除之前，可以用高压水枪对梁进行浇水养护，并推迟梁侧模的拆模时间。只 要采取的针对性措施到位，并精心施工，梁柱节点高低强度等级混凝土交界处附近的裂 缝完全可以得到避免。
附图：
