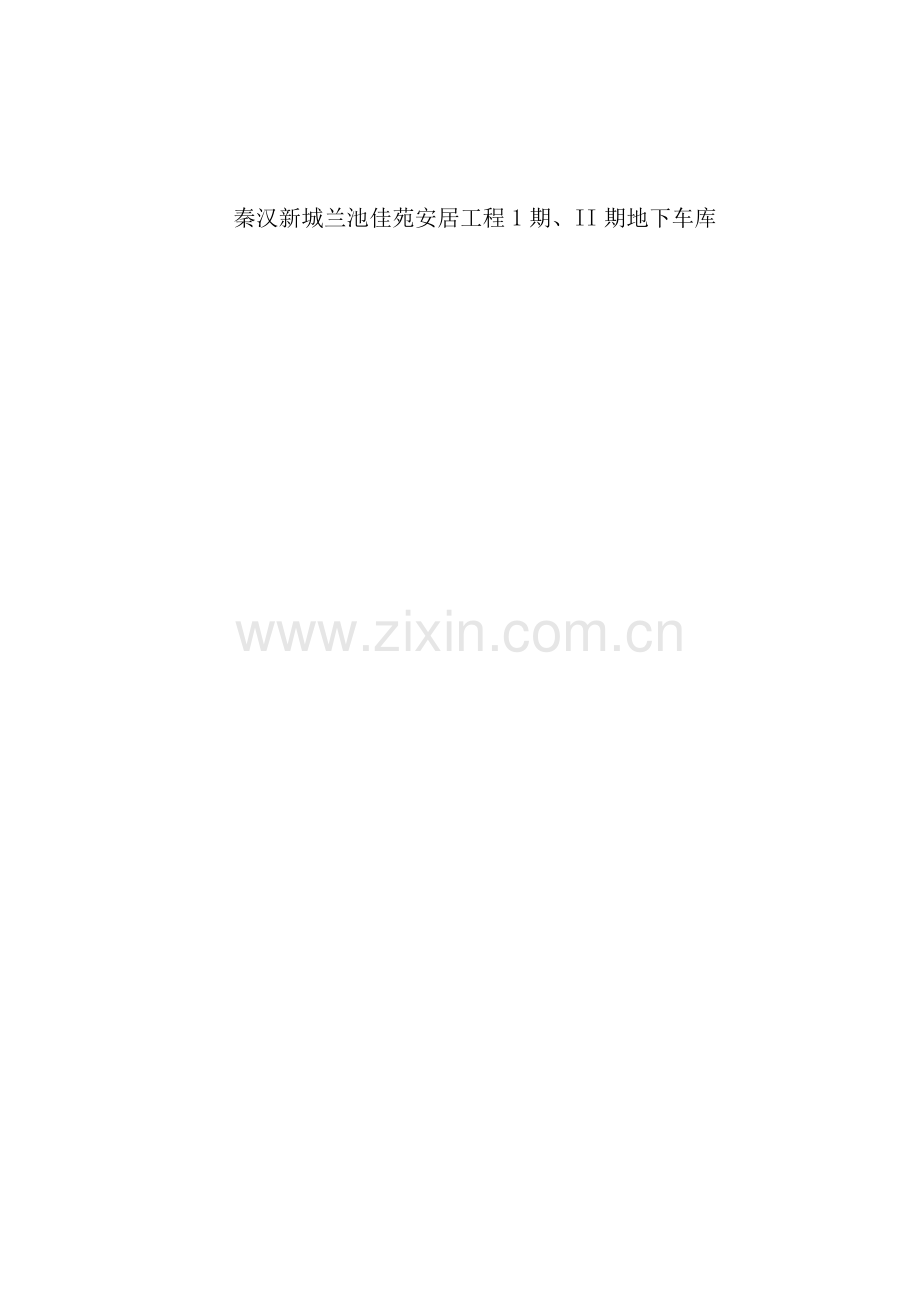

秦汉新城兰池佳苑安居工程1期、II期地下车库

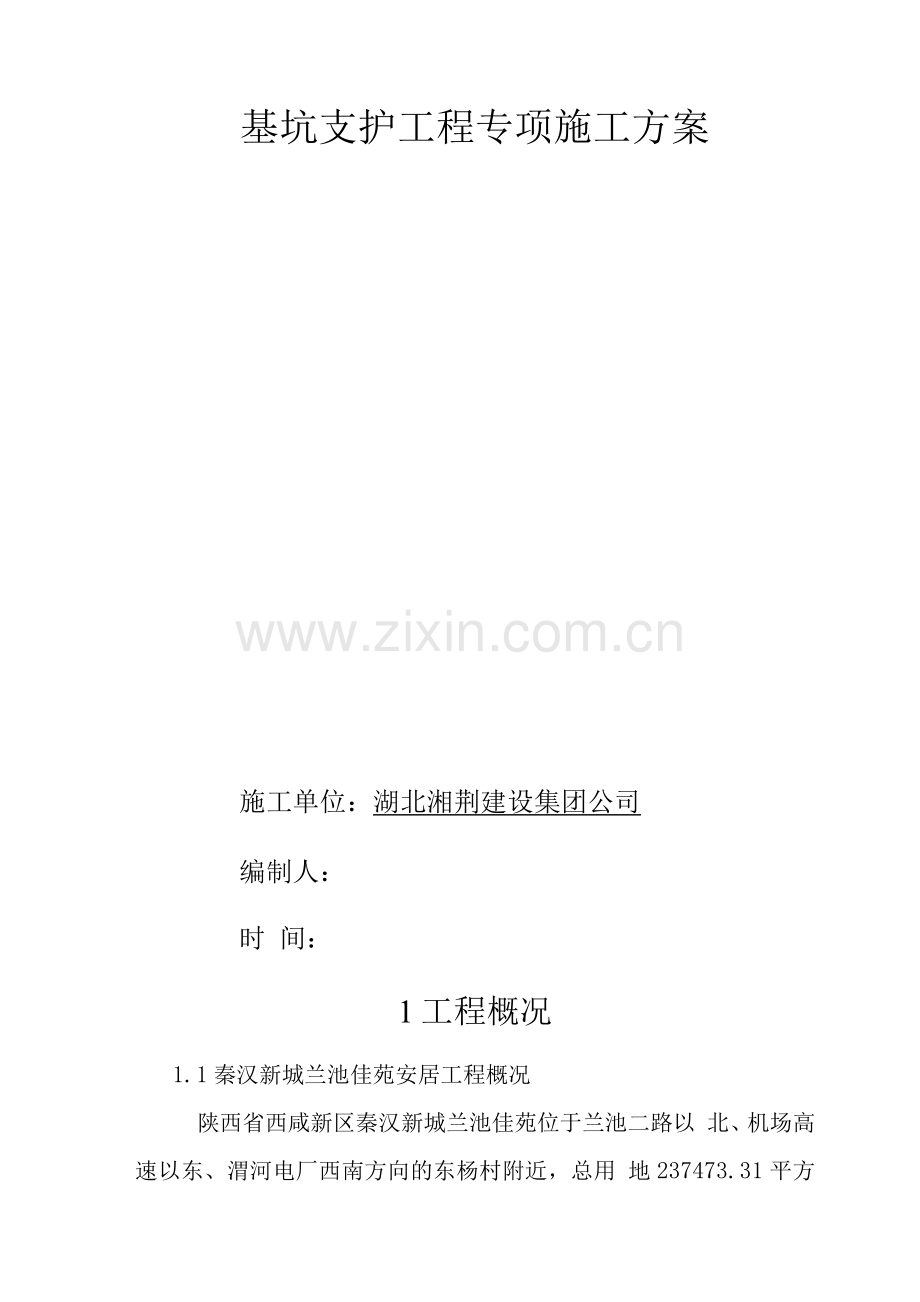

基坑支护工程专项施工方案
施工单位：湖北湘荆建设集团公司
编制人：
时 间：
1工程概况
1.1秦汉新城兰池佳苑安居工程概况
陕西省西咸新区秦汉新城兰池佳苑位于兰池二路以 北、机场高速以东、渭河电厂西南方向的东杨村附近，总用 地237473.31平方米（约357亩），净用地163673.33平方 米（约246亩）。
该项目总建筑面积447866.40平方米，其中地上 355137.86平方米、地下92728.54平方米，小区容积率为 2.42。地上建筑包括公租房88315.30平方米（ 1594户，11〜 21层）、安置房242042.56平方米（2336户，11〜27层）、 商业4250平方米、幼儿园39平方米、小学148平方米、 生活配套17平方米，地下建筑包括地下车库及设备用房 76548.54平方米、高层地下室16180.平方米。
小区拥有地上停车位266辆、地下停车位2421辆。
兰池佳苑安居小区由陕西省西咸新区秦汉新城管理委 员会与西安羿祥房地产开发有限公司合作建设，合作方式为 BT：建设-回购。
兰池佳苑项目征地拆迁工作由陕西省西咸新区秦汉新 城管理委员会管理委员会负责实施，目前，征地拆迁工作未 完成，根据管委会要求只能满足部分开工。
场地地貌单元属渭河左岸一级阶地。场地土主要由填土、
黄土状土、细砂、中砂、粉质粘土、中砂等组成。场地地下 水水位埋深约13.30 — 14.92m，362.40 — 363.44m。属潜水类 型。边坡支护设计主要参数依据勘察报告并结合本地区建筑 基坑施工经验设定。
1.2施工方案编制依据
《地下车库平面图》
《岩土工程勘察报告》
现行国家标准规范和规程：《建筑基层支护技术规 程》、《建筑边坡工程技术规范》、《建筑桩基技术规 范》、《建筑变形测量规范》
兰池佳苑一期地下车库《基坑支护工程设计图》
1.3施工内容和主要工程量
1.3.1 施工内容
本工程施工主要内容为：
1、护坡桩：成孔一下入钢筋笼一灌注砼一冠梁浇筑
2、土钉墙：修整边坡一成孔一放置土钉一注浆一挂网一 压网一喷射砼
3、挂网素喷：修整边坡一打入摩檫钉一挂网一压网一 喷射砼
主要工程量
本工程主要工程量见表2.4-1。
表2.4- 1主要工作量表
项目名
称
护坡桩
工程量
土钉墙
——V—=4~~-4-：~4

挂网素喷

2施工部署
2.1质量目标
本工程的质量目标为：
符合施工及验收规范、工程质量检验评定标准的要求， 工程质量达到合格标准。对施工各个步骤、各个环节的施工 质量进行质量评定，以过程合格来保证工程质量的合格。
2.2项目部组织机构
本工程项目部人员组成：
2.3主要施工设备
本工程主要施工设备及用电量见表3.3- 1。
表2.3-1主要施工设备及用电量
序 号
设备名称
型号
数量
状态
功率
1
灰浆搅拌机
(HJ-2B )
2
良好
、工}
3KW
2
电动空压机
123
2
艮好

3
砼喷射机
HPC-V 型
2
艮好
6KW
4
电焊机、切割机
/
2套
艮好
圣） T

5
汪浆机
/
2台
艮好
、工}

6
8t吊车
/
1辆
艮好

7
锅锥钻机
/
3
艮好

8
潜水泵
QDX-20-05
5
2
艮好
1 V,) I
1.1KW
9
反循坏钻孔机

2
艮好
15KW
10
长螺旋钻机（备 选）

2
艮好

2.4主要施工材料采购计划
主要施工材料采购计划
施工现场用水由甲方提供。
本工程主要施工材料采购计划见表2.4-1。
表2.4-1主要施工材料采购计划
序
号
材料名称
规格
数量
产地
备
注
1
水泥
PO32.5R

耀县

2
石渣
0.2 — 0.5cm

户县

丁
砂

沣河

4
钢筋
、一 :
22- 18

八大钢厂

商砼
C35.C20

主要施工材料试验计划
施工材料、试件取样试验计划见表3.4-2。
表3.4-2施工材料、试件取样试验计划
序
号
材料
取样要求及数 量
取样时间
1
水泥
进场后每验收批随 机抽样1组
使用前随机抽 检
2
砂
进场后每验收批随 机抽样1组
使用前随机抽 检
3
石渣
进场后每验收批随 机抽样1组
使用前随机抽 检
4
砼试块
每个砼施工台班制 作试块1组
按砼浇注台班 制作试块
2.5劳动力计划
本工程主要劳动力计划见表3.5。
表3.5主要劳动力计划
序
号
施工项目
岗位
人员数量
1
灌注桩
技工
16

晋工
20
合计
36
2
土钉墙和挂网 素喷
机械操作工
13
电工
2
晋工
16
合计
31
合计
67
3施工流程和技术要求
3.1工艺流程
1、护坡桩的施工工艺流程1锅锥反循环钻机：成孔一下 入钢筋笼一灌注砼一冠梁浇筑
2、护坡桩的施工工艺流程2备选长螺旋钻机：成孔一泵 压砼一插钢筋笼一冠梁浇筑。
3、土钉墙：修整边坡一成孔一放置土钉一注浆一挂网一 压网一喷射砼
4、挂网素喷：修整边坡一打入摩檫钉一挂网一压网一 喷射砼
3.2施工技术要求
护坡桩
第一、要求测量人员准确放线。钻机就位后，钻进过程中注 意安全。临近终孔时要勤测深度，确保深度误差符合规范。钢筋 笼按照图纸加工，焊接要牢固，确保误差符合规范.下入钢筋笼 时要轻要慢，注意人员和设备安全。灌注混凝土要连续进行，不 可中断。
3.2.2 土钉墙和挂网素喷
人工使用洛阳铲和洋镐修理边坡，要求坡面平整，适当粗糙。 土钉长度误差符合规范，钻孔深度误差符合设计图和规范要求。 挂网搭界宽度符合规范，压网要牢固。注浆要求注满，分两次进 行。
本次施工采用石渣砼。即采用石渣和水泥拌和砼。进入施工 现场后，首先按照规范规定取样，送实验室进行配合比试验。喷 射砼采用石渣砼，砼强度等级为C20，喷射厚度8cm，厚度偏差 小于1cm。当外界气温低于5度时，砼中要添加防冻剂，并采取 保温措施。喷射作业采用水平喷射，喷头距坡面距离为0.6 一 1.0m，
按照规范分级施加。
4施工进度计划
根据现场情况，施工分为以下几个阶段：
1、护坡桩两天内安排人员、设备、材料进场，安排好 人员食宿，进行材料试验等工作；
2、两台钻机每天施工各10根桩，60天护坡桩结束，冠 梁施工15天。
3、工程验收合格后，人员设备撤离现场。估计总工期 120 天。
4、冠梁施工结束2天后可进行土方开挖。第一层土方 开挖完毕，10天内结束第一层锚杆施工；第二层土方开挖完 毕，10天内结束第二层锚杆施工；第三层土方开挖完毕，10 天内结束第二层锚杆施工；第四层土方开挖完毕，10天内结 束第四层锚杆施工。开挖和支护施工可穿插进行，估计总工 期 90天
5施工准备
5.1临时设施
本工程拟在施工现场搭设帐篷或由甲方统一安排作为施 工工人住宿。
5.2施工临时用电
基坑支护工程施工用电约需要2千瓦，设3个主配电 箱。本工程施工用水由甲方在现场供应。
临时配电线路必须按规范架设整齐，严禁在基坑 边护身栏杆上或脚手架上架设电缆；
配电系统必须实行分级配电，各类配电箱、开关 安装和内部设置必须符合有关规定；
各种电器设备和施工机械的金属外壳，按规定采 取可靠的接零或接地措施；
配电箱设两级以上露电保护装置，实行分级保 护，形成完整的保护系统。
5.3技术准备
开工前现场内业技术应做好如下准备工作：
1、工作计划安排、图表的绘制；
2、了解工程施工质量要求；
3、熟悉并整理相关技术资料；
4、修订施工组织设计；
5、编制详细的安全、技术交底，按规定程序进行交底。
6安全文明施工
6.1安全管理机构
1、施工现场设置安全生产、消防、保卫领导小组。领 导小组由项目经理、项目技术负责人、项目安全员、工长等 组成，安全员具体管理日常安全生产工作。
2、工程项目部应根据本工程特点、施工工艺、劳动组织 和作业环境制定可行的安全技术措施实施方案和检查方案， 落实安全生产责任制，保证安全责任落实到人。
6.2安全管理措施
1、施工组织设计必须贯彻安全第一的思想。应根据工程 特点、施工工艺、劳动组织和作业环境，对施工全过程安全 生产做出预测，提出具有可行性、针对性的安全技术措施。
2、工程开工前，项目经理和技术负责人必须到现场，将 工程概况、施工工艺、安全技术措施等情况向全体项目管理 人员交底。
3、项目安全员应针对工程安全技术交底内容写出书面具 体要求，并在工程开工前向全体施工人员交底。
4、各班组每天要根据施工工艺要求和作业环境及人员 状况进行班前交底，并做好记录。
5、采用新工艺、新技术、新设备、新施工方法以及各工 序间的转移都应制定相应安全技术措施，提出安全操作要 求，并对施工人员进行安全交底和安全培训。
6、对新工人要进行公司、项目、班组三个层次的安全 教育，否则不许上岗。
7、应定期进行安全检查，了解掌握安全生产情况，调查 研究生产中的不安全问题，进行改进。
8、进入施工区域的所有人员必须系安全帽；凡从事两米 以上、无法采取可靠防护措施的高处作业人员必须戴安全 带；特种作业人员必须持证上岗，并佩带相应的劳保用品； 严禁酒后上岗。
9、施工现场内要有安全标志，危险地区要设示警牌， 且不得随意移动。障碍物、井设置明显标志，孔、井要 加盖，槽边设护栏。施工作业面严禁住人，严禁吸烟和随地 大小便。
10、施工现场的道路、上下水及采暖管道、电气线路、 材料堆放、临时和附属设施等平面布置，都应符合安全、卫 生、防火要求，并要加强管理，做到安全、文明生产。
11、施工人员应按操作规程使用设备机具，严禁违章操 作，非专职人员不得擅自使用、拆卸和修理设备、机具。因 违章操作造成事故的，公司根据规定处以行政、经济处罚， 造成严重后果构成犯罪者，由司法部门依法追究刑事责任。 施工设备、机具应定期进行安全检查，并做好检查记录，发 现问题及时处理。
12、要遵守本地区、本工地有关安全、场容、消防、环 卫、市容管理等有关规定。材料运输车辆要符合陕西省有关 规定。机械挖土现场出入要设安全岗，配备专人指挥车辆， 汽车驶出现场要配备专人关好车槽，拍实车槽内土方。汽车 司机要遵守交通法规和有关规定，按指定路线行驶，到指定 地点卸土。
13、在施工现场的劳务队，应签订安全生产责任协议书， 明确劳务队的安全负责人，并服从现场安全技术部门人员的 管理。
14、施工现场发生安全事故后，工程项目部应立即组织 抢救并保护好现场。同时立即上报公司质量安全部，严禁故 意破坏现场、拖延上报、谎报或隐瞒不报。
15、施工组织设计审批后，任何涉及安全的设施和措施 不得擅自更改，如需要更改，必须报公司主管部门重新审批。 6.3安全用电管理
1、施工现场临时用电应符合现行《施工现场临时用电 安全技术规范》的要求。临时用电必须建立对现场的线路、 设施的定期检查制度，并将检查检验记录存盘备查。
2、现场配电系统必须实行分级配电。总配电箱、分配 电箱、开关箱的安装和内部设置必须符合有关规定。各类配 电箱外观应完整牢固、防雨、防尘，箱内电器必须完好可靠， 无杂物。施工现场及临时设施照明灯线路的敷设，除带护套 缆线外，应分开设置或穿管敷设。
3、所有电气设备的金属外壳以及电气设备连接的的金 属架，必须采取妥善的接地或接零保护。
4、施工现场使用的移动式机械设备及掌上型电动工具， 均应安装漏电保护装置。手持电动工具的管理、使用、检查、 维修应按《手持电动工具的管理使用检查维修安全技术规 程》(GB3787-83)中相关规定进行。
5、任何部门、任何个人，不得指派无电工执照人员进行 电气设备的安装、维修等工作。必须严格执行现场用电的有 关规章制度，非专业人员不得擅自动用机电设备。要经常检 查用电线路、设备的完好性和绝缘情况，供电线路要架空或 埋入地下，防止机械碰扎。对电器系统要有专人负责并配备 电器保护措施，进场后与甲方电器负责人联系交接。
6. 各操作人员使用各种电气设备时，必须认真执行安全 操作规程，并服从电工的安全技术指导。
6.4消防管理
1、因施工需要搭设的临时建筑、临时生活设施，应符 合消防要求。
2、施工现场应设置消防器材和设施，设置的消防器材 和设施不得埋压、圈占或挪作它用。
3、使用电气设备和化学危险物品，必须符合技术规范和 操作规程与要求，严格防火措施，确保安全，禁止违章作业。 施工作业用火必须经保卫部门审查批准，领取用火证后方可 作业。用火证只在指定地点和限定的时间内有效。
4、施工材料的存放、保管应符合防火安全要求，易燃 材料必须专库储存；化学易燃物品和压缩可燃性气体容器等 应按其性质设置专用库房分类存放。其库房的耐火等级和防 火要求应符合国家规范要求制定的《仓库防火安全管理规 则》中的有关规定。使用后的废弃物料应及时清除。施工场 地内不准堆放大量易燃材料。
5、安装电器设备，进行电、气切割等作业，必须由合 格的焊工、电工等专业技术人员操作，禁止在建筑工程内使 用液化石油气钢瓶、乙焕发生器作业。
6、施工中使用化学易燃物品时，应限额领料，禁止交 叉作业，禁止在作业场所分装、调料。
7、非经现场保卫部门批准，不得在在建建筑工程内住宿。
8、违反现场防火规定，视情节轻重，给予行政和经济处 罚。引起火灾、造成严重后果，构成犯罪的，由司法部门依 法追究刑事责任。
6.5安全保卫
1、现场施工时，禁止无关人员进入现场，防止出现第三 者安全事故。
2、施工期间，应派专人看管工地材料、物品。长期休工 时，由工地负责人安排人员看管工地。
3、禁止非本单位人员进入工地住所。对进入现场可疑人 员应及时询查，出现外来偷盗或破坏分子时，要尽快通知现 场负责人，并与当地公安部门联系。
4、重点严查进出的材料运输车辆，防其夹带物品。
5、建立联系电话薄，便于及时联系。
6.6安全应急预案
为做好施工现场突发性重大安全事故的应急救援工作， 成立施工现场应急救援小组，项目经理亲自担任组长，安全 员担任副组长，全面负责施工现场的安全应急救援。
建筑安全事故发生后，应立即启动安全应急预案。
1. 第一时间向建设单位、公安局、安全局、消防、医疗、 市建筑安全监督站等有关部门汇报；
2. 应急行动小组第一时间赶到现场，展开抢救工作；
3. 安排人员保护事故现场，疏散群众，护送伤病员到附 近医院，采取有效措施防止事态扩大；
4. 总结完善应急预案的不足；
5. 根据有关规定对事故过程中的行为进行奖惩，妥善处 理好事故中伤亡人员的善后工作，尽快组织好恢复正常的生 产；
6. 按照规定进行事故应急预案的演练。
7施工配合协调
7. 雨季施工措施
1、施工时要解决排水问题，保证排水系统排水畅通，做 好雨水排放工作。
2、在雨季进行土方开挖施工时，应集中力量进行突击， 做到挖、装、运卸等工序衔接紧凑。
3、采取切实可行的防护措施，排除和减少雨季施工的各 种不利因素对工期和质量的影响。
4、应将建筑材料放置在搭设好的临时防雨设施内，保证 建筑材料不受雨水的影响。设备、材料不宜堆放在低洼处。
水泥堆放场铺设防水塑料布及木板。水泥应码齐堆放，其上 覆盖防水塑料布。
5、在场人员均配置雨鞋、雨衣等全套雨具，保证小雨时 连续施工。安全应急预案
6、下雨时严禁电焊等带电作业。
7、雨季搅拌混凝土时应注意砂石料中的含水量变化，对 配合比中砂石料、水的用量应在测定砂、石含水率后及时调 整，同时对搅拌好的混凝土采取防雨措施。
8、雨季施工重点做好机械设备的防雨措施。
9、雨季施工前，按照雨季施工特点，编制雨季施工技术 交底，在作业前向工人交代清楚。
湖北湘荆建设集团公司兰池佳苑项目部
2013年4月10日....忽略此 处
