电线路与建筑物安全距离.doc

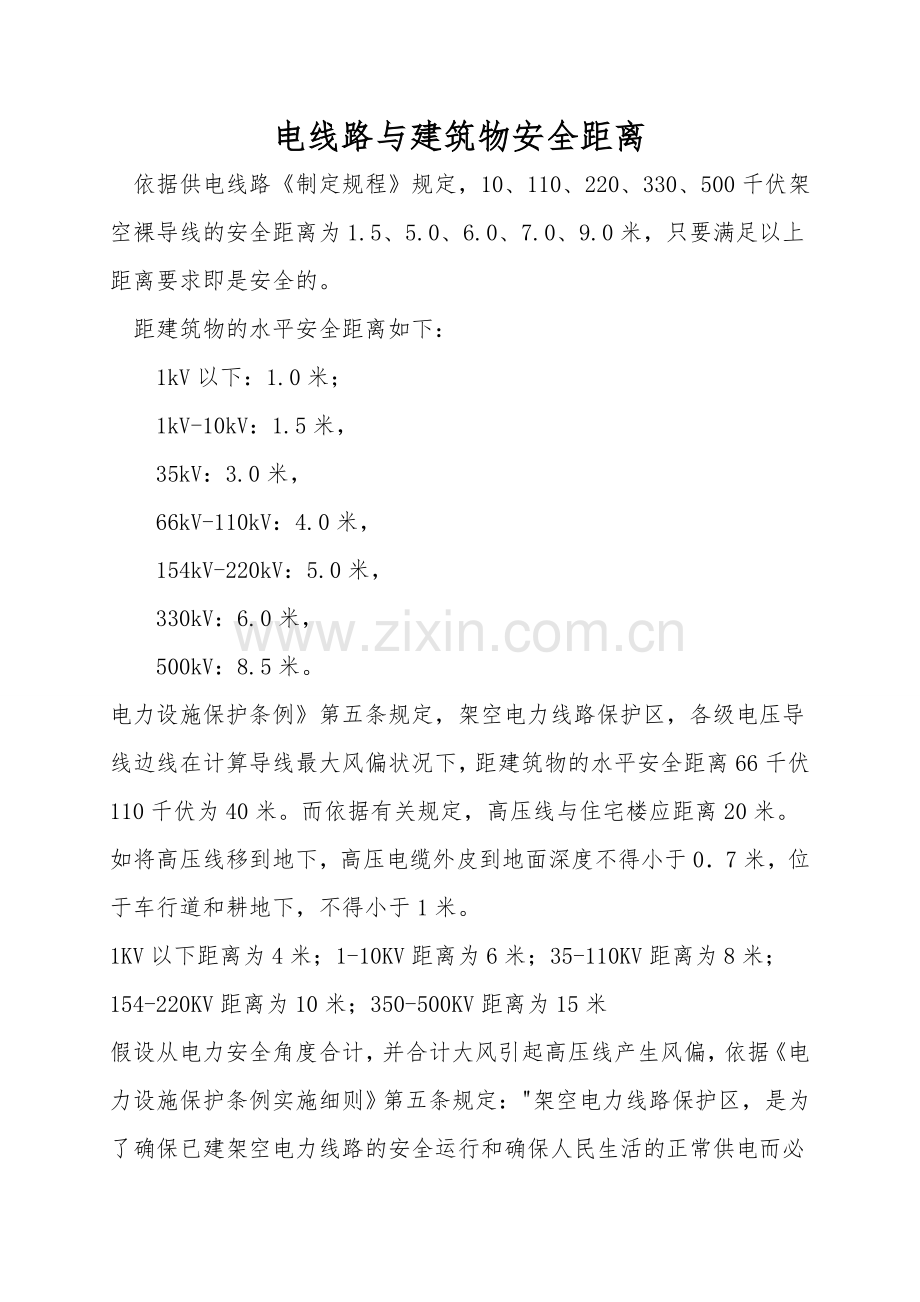

电线路与建筑物安全距离
依据供电线路《制定规程》规定，10、110、220、330、500千伏架空裸导线的安全距离为1.5、5.0、6.0、7.0、9.0米，只要满足以上距离要求即是安全的。
距建筑物的水平安全距离如下：
　　1kV以下：1.0米；
　　1kV-10kV：1.5米，
　　35kV：3.0米，
　　66kV-110kV：4.0米，
　　154kV-220kV：5.0米，
　　330kV：6.0米，
　　500kV：8.5米。
电力设施保护条例》第五条规定，架空电力线路保护区，各级电压导线边线在计算导线最大风偏状况下，距建筑物的水平安全距离66千伏110千伏为40米。而依据有关规定，高压线与住宅楼应距离20米。如将高压线移到地下，高压电缆外皮到地面深度不得小于0．7米，位于车行道和耕地下，不得小于1米。
1KV以下距离为4米；1-10KV距离为6米；35-110KV距离为8米；154-220KV距离为10米；350-500KV距离为15米

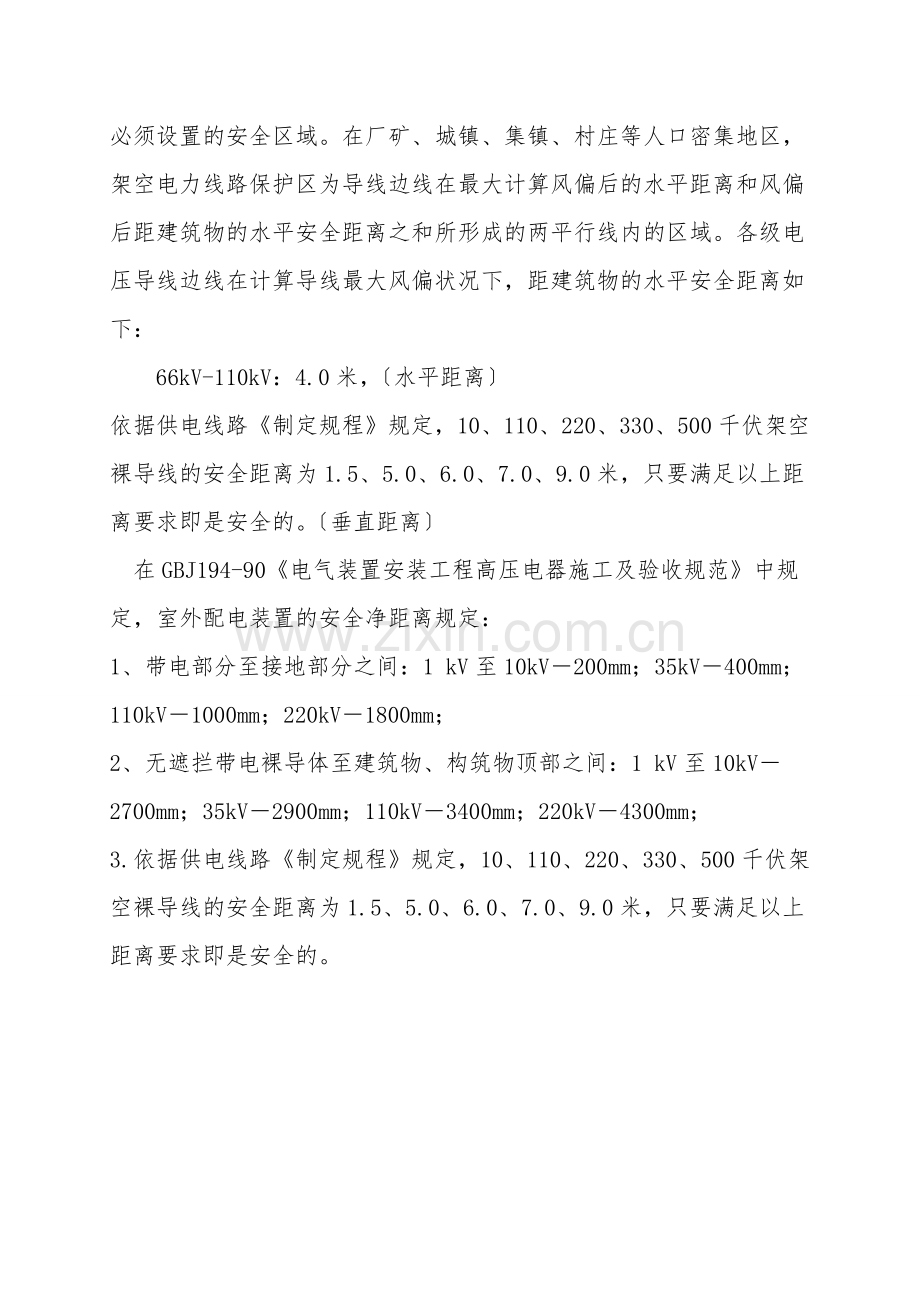

假设从电力安全角度合计，并合计大风引起高压线产生风偏，依据《电力设施保护条例实施细则》第五条规定："架空电力线路保护区，是为了确保已建架空电力线路的安全运行和确保人民生活的正常供电而必必须设置的安全区域。在厂矿、城镇、集镇、村庄等人口密集地区，架空电力线路保护区为导线边线在最大计算风偏后的水平距离和风偏后距建筑物的水平安全距离之和所形成的两平行线内的区域。各级电压导线边线在计算导线最大风偏状况下，距建筑物的水平安全距离如下：
　　66kV-110kV：4.0米，〔水平距离〕
依据供电线路《制定规程》规定，10、110、220、330、500千伏架空裸导线的安全距离为1.5、5.0、6.0、7.0、9.0米，只要满足以上距离要求即是安全的。〔垂直距离〕
在GBJ194-90《电气装置安装工程高压电器施工及验收规范》中规定，室外配电装置的安全净距离规定：
1、带电部分至接地部分之间：1 kV至10kV－200mm；35kV－400mm；110kV－1000mm；220kV－1800mm；
2、无遮拦带电裸导体至建筑物、构筑物顶部之间：1 kV至10kV－2700mm；35kV－2900mm；110kV－3400mm；220kV－4300mm；
3.依据供电线路《制定规程》规定，10、110、220、330、500千伏架空裸导线的安全距离为1.5、5.0、6.0、7.0、9.0米，只要满足以上距离要求即是安全的。
