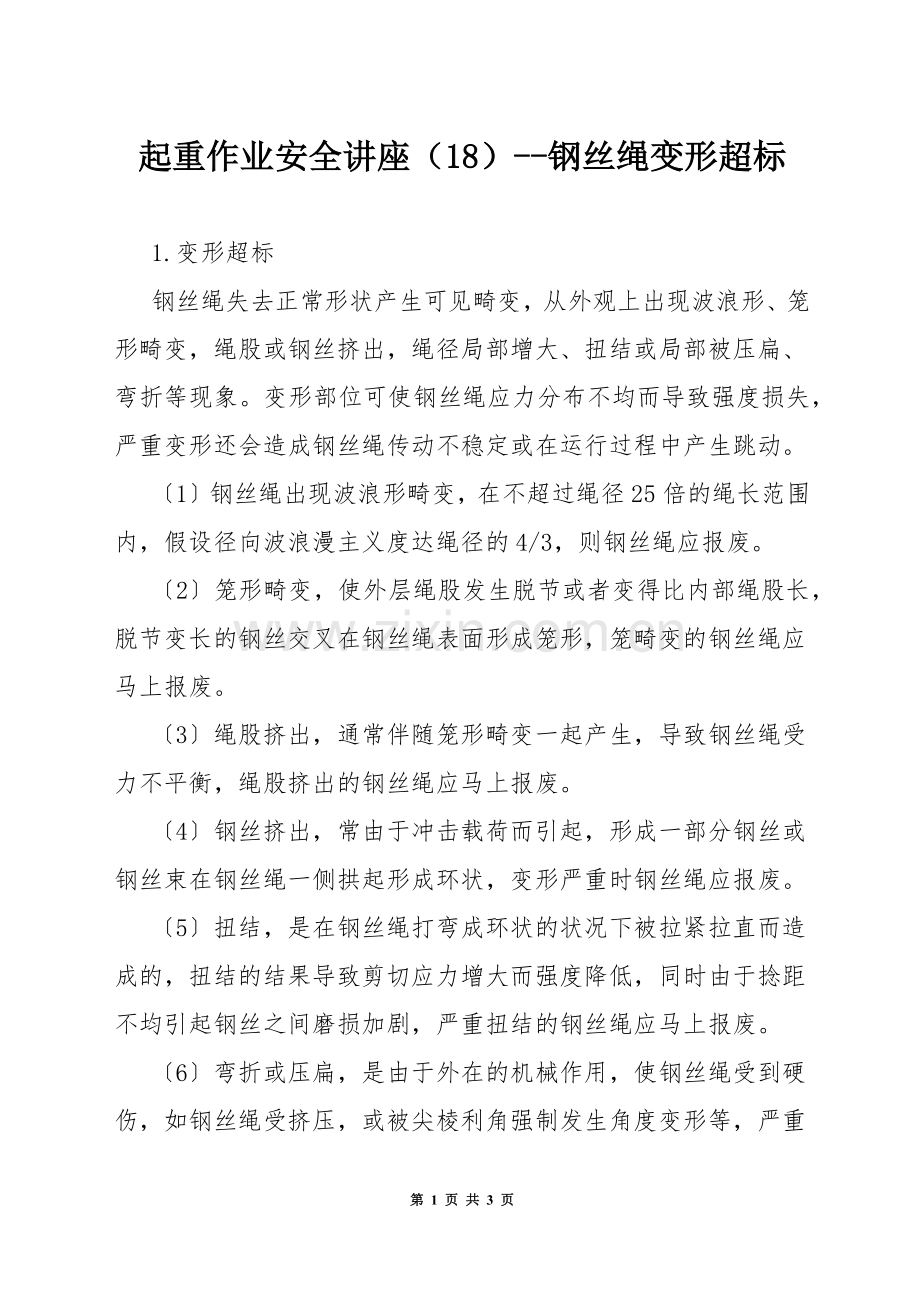

起重作业安全讲座(18)--钢丝绳变形超标.docx

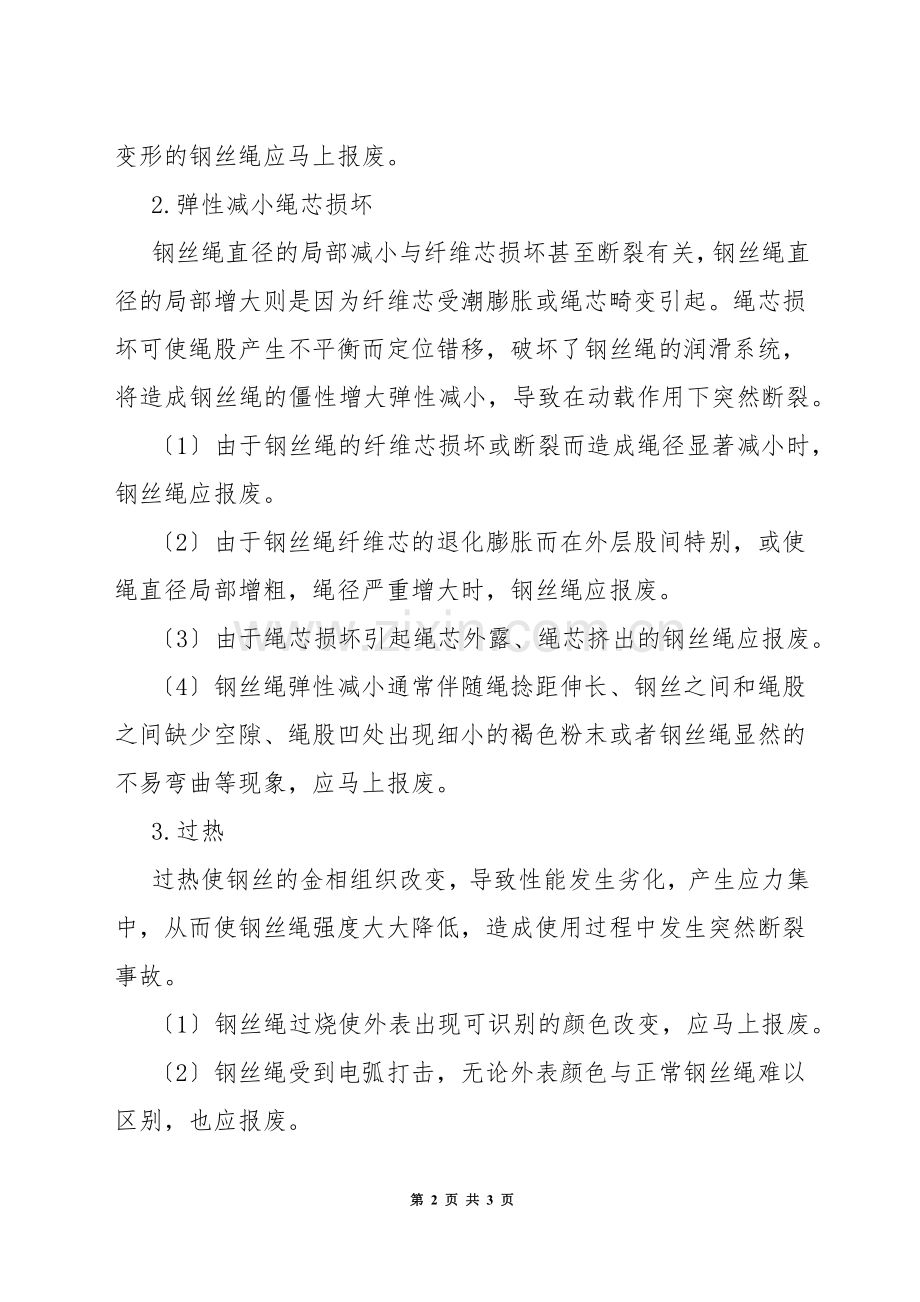

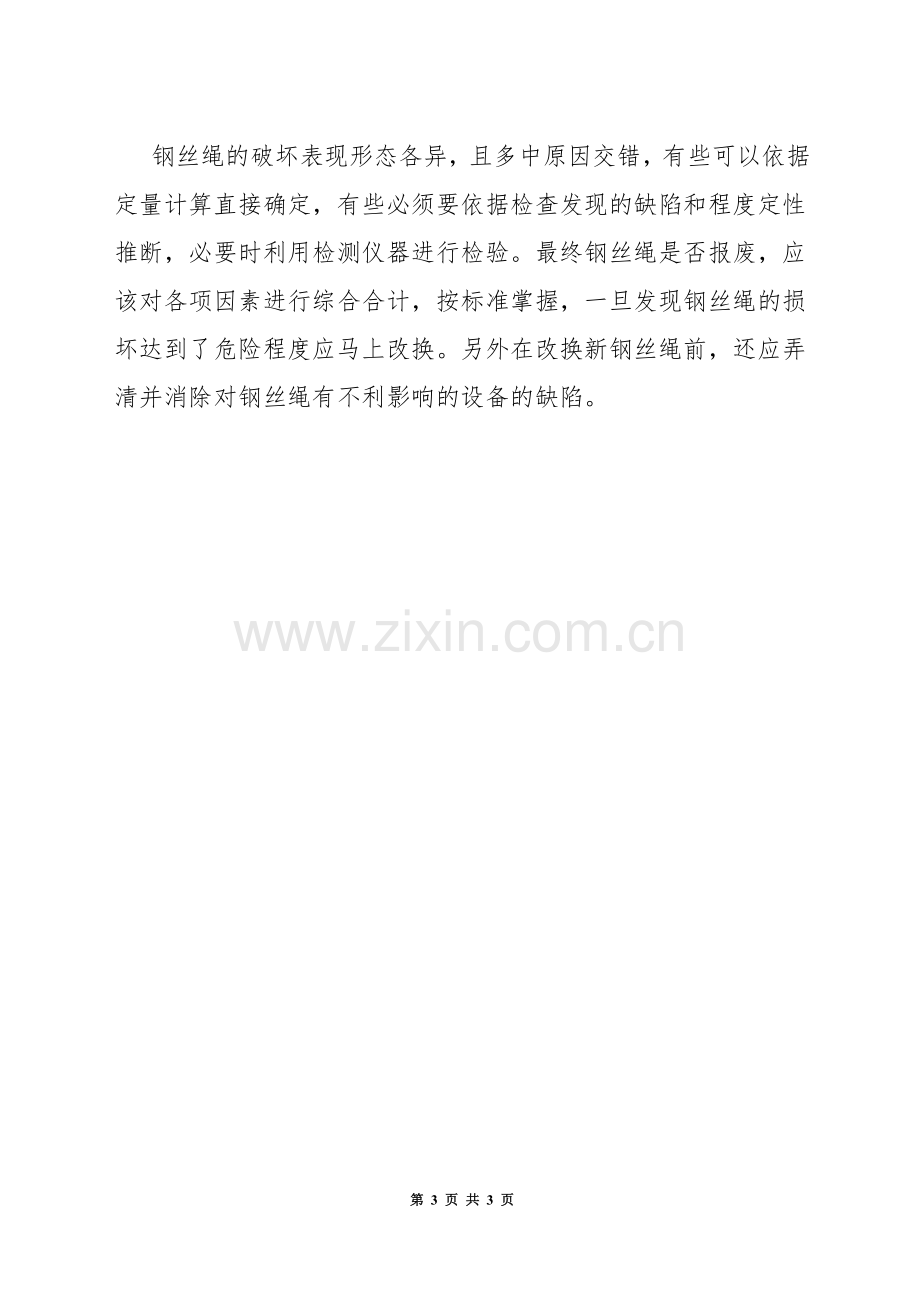

起重作业安全讲座（18）-钢丝绳变形超标 1.变形超标 钢丝绳失去正常形状产生可见畸变，从外观上出现波浪形、笼形畸变，绳股或钢丝挤出，绳径局部增大、扭结或局部被压扁、弯折等现象。变形部位可使钢丝绳应力分布不均而导致强度损失，严重变形还会造成钢丝绳传动不稳定或在运行过程中产生跳动。 1钢丝绳出现波浪形畸变，在不超过绳径25倍的绳长范围内，假设径向波浪漫主义度达绳径的4/3，则钢丝绳应报废。 2笼形畸变，使外层绳股发生脱节或者变得比内部绳股长，脱节变长的钢丝交叉在钢丝绳表面形成笼形，笼畸变的钢丝绳应马上报废。 3绳股挤出，通常伴随笼形畸变一起产生，导致钢丝绳受力不平衡，绳股挤出的钢丝绳应马上报废。 4钢丝挤出，常由于冲击载荷而引起，形成一部分钢丝或钢丝束在钢丝绳一侧拱起形成环状，变形严重时钢丝绳应报废。 5扭结，是在钢丝绳打弯成环状的状况下被拉紧拉直而造成的，扭结的结果导致剪切应力增大而强度降低，同时由于捻距不均引起钢丝之间磨损加剧，严重扭结的钢丝绳应马上报废。 6弯折或压扁，是由于外在的机械作用，使钢丝绳受到硬伤，如钢丝绳受挤压，或被尖棱利角强制发生角度变形等，严重变形的钢丝绳应马上报废。 2.弹性减小绳芯损坏 钢丝绳直径的局部减小与纤维芯损坏甚至断裂有关，钢丝绳直径的局部增大则是因为纤维芯受潮膨胀或绳芯畸变引起。绳芯损坏可使绳股产生不平衡而定位错移，破坏了钢丝绳的润滑系统，将造成钢丝绳的僵性增大弹性减小，导致在动载作用下突然断裂。 1由于钢丝绳的纤维芯损坏或断裂而造成绳径显著减小时，钢丝绳应报废。 2由于钢丝绳纤维芯的退化膨胀而在外层股间特别，或使绳直径局部增粗，绳径严重增大时，钢丝绳应报废。 3由于绳芯损坏引起绳芯外露、绳芯挤出的钢丝绳应报废。 4钢丝绳弹性减小通常伴随绳捻距伸长、钢丝之间和绳股之间缺少空隙、绳股凹处出现细小的褐色粉末或者钢丝绳显然的不易弯曲等现象，应马上报废。 3.过热 过热使钢丝的金相组织改变，导致性能发生劣化，产生应力集中，从而使钢丝绳强度大大降低，造成使用过程中发生突然断裂事故。 1钢丝绳过烧使外表出现可识别的颜色改变，应马上报废。 2钢丝绳受到电弧打击，无论外表颜色与正常钢丝绳难以区别，也应报废。 钢丝绳的破坏表现形态各异，且多中原因交错，有些可以依据定量计算直接确定，有些必须要依据检查发现的缺陷和程度定性推断，必要时利用检测仪器进行检验。最终钢丝绳是否报废，应该对各项因素进行综合合计，按标准掌握，一旦发现钢丝绳的损坏达到了危险程度应马上改换。另外在改换新钢丝绳前，还应弄清并消除对钢丝绳有不利影响的设备的缺陷。 第 3 页 共 3 页
