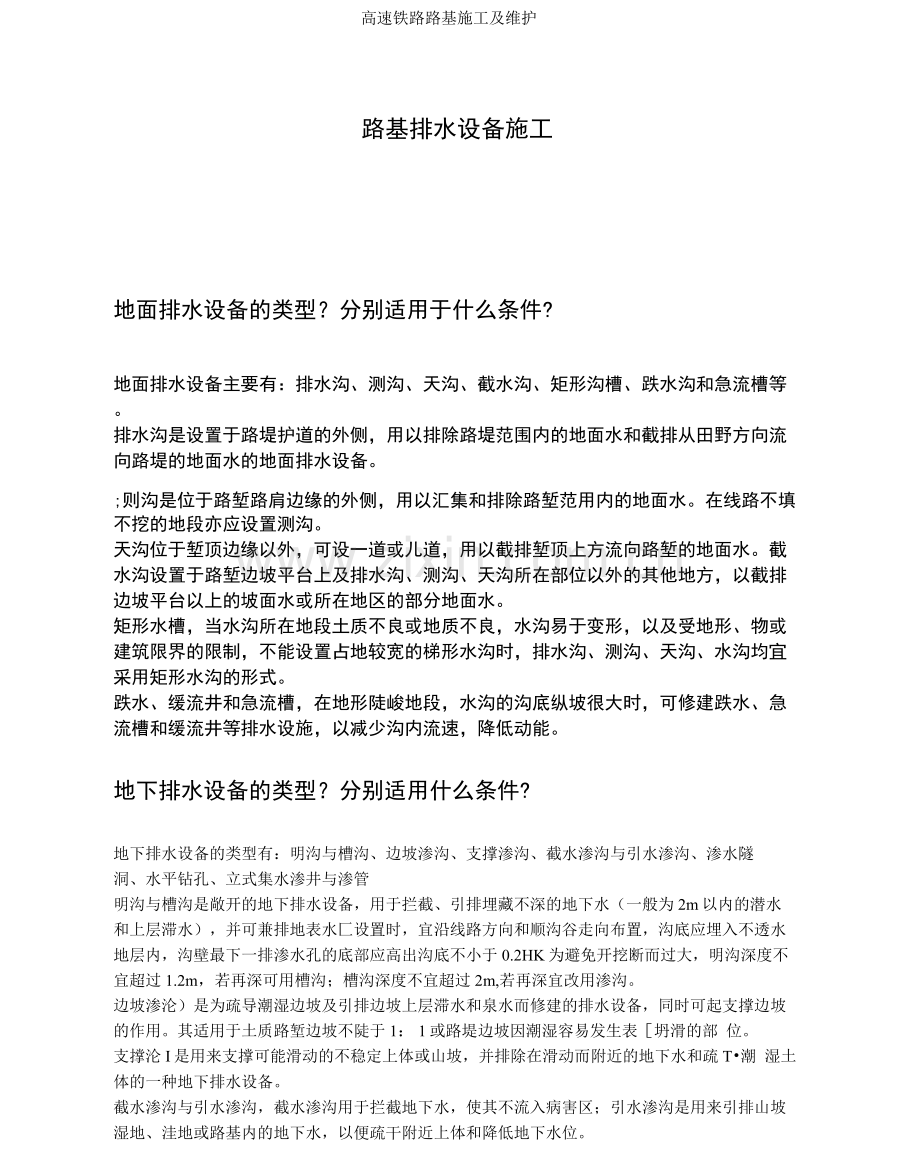

路基排水设备施工
地面排水设备的类型？分别适用于什么条件?
地面排水设备主要有：排水沟、测沟、天沟、截水沟、矩形沟槽、跌水沟和急流槽等。
排水沟是设置于路堤护道的外侧，用以排除路堤范围内的地面水和截排从田野方向流向路堤的地面水的地面排水设备。
;则沟是位于路堑路肩边缘的外侧，用以汇集和排除路堑范用内的地面水。在线路不填不挖的地段亦应设置测沟。
天沟位于堑顶边缘以外，可设一道或儿道，用以截排堑顶上方流向路堑的地面水。截水沟设置于路堑边坡平台上及排水沟、测沟、天沟所在部位以外的其他地方，以截排边坡平台以上的坡面水或所在地区的部分地面水。
矩形水槽，当水沟所在地段土质不良或地质不良，水沟易于变形，以及受地形、物或建筑限界的限制，不能设置占地较宽的梯形水沟时，排水沟、测沟、天沟、水沟均宜采用矩形水沟的形式。
跌水、缓流井和急流槽，在地形陡峻地段，水沟的沟底纵坡很大时，可修建跌水、急流槽和缓流井等排水设施，以减少沟内流速，降低动能。
地下排水设备的类型？分别适用什么条件?
地下排水设备的类型有：明沟与槽沟、边坡渗沟、支撑渗沟、截水渗沟与引水渗沟、渗水隧
洞、水平钻孔、立式集水渗井与渗管
明沟与槽沟是敞开的地下排水设备，用于拦截、引排埋藏不深的地下水（一般为2m以内的潜水和上层滞水），并可兼排地表水匚设置时，宜沿线路方向和顺沟谷走向布置，沟底应埋入不透水地层内，沟壁最下一排渗水孔的底部应高出沟底不小于0.2HK为避免开挖断而过大，明沟深度不宜超过1.2m，若再深可用槽沟；槽沟深度不宜超过2m,若再深宜改用渗沟。
边坡渗沦）是为疏导潮湿边坡及引排边坡上层滞水和泉水而修建的排水设备，同时可起支撑边坡的作用。其适用于土质路堑边坡不陡于1： 1或路堤边坡因潮湿容易发生表［坍滑的部 位。
支撑沦I是用来支撑可能滑动的不稳定上体或山坡，并排除在滑动而附近的地下水和疏T•潮 湿土体的一种地下排水设备。
截水渗沟与引水渗沟，截水渗沟用于拦截地下水，使其不流入病害区；引水渗沟是用来引排山坡湿地、洼地或路基内的地下水，以便疏干附近上体和降低地下水位。
高速铁路路基施工及维护

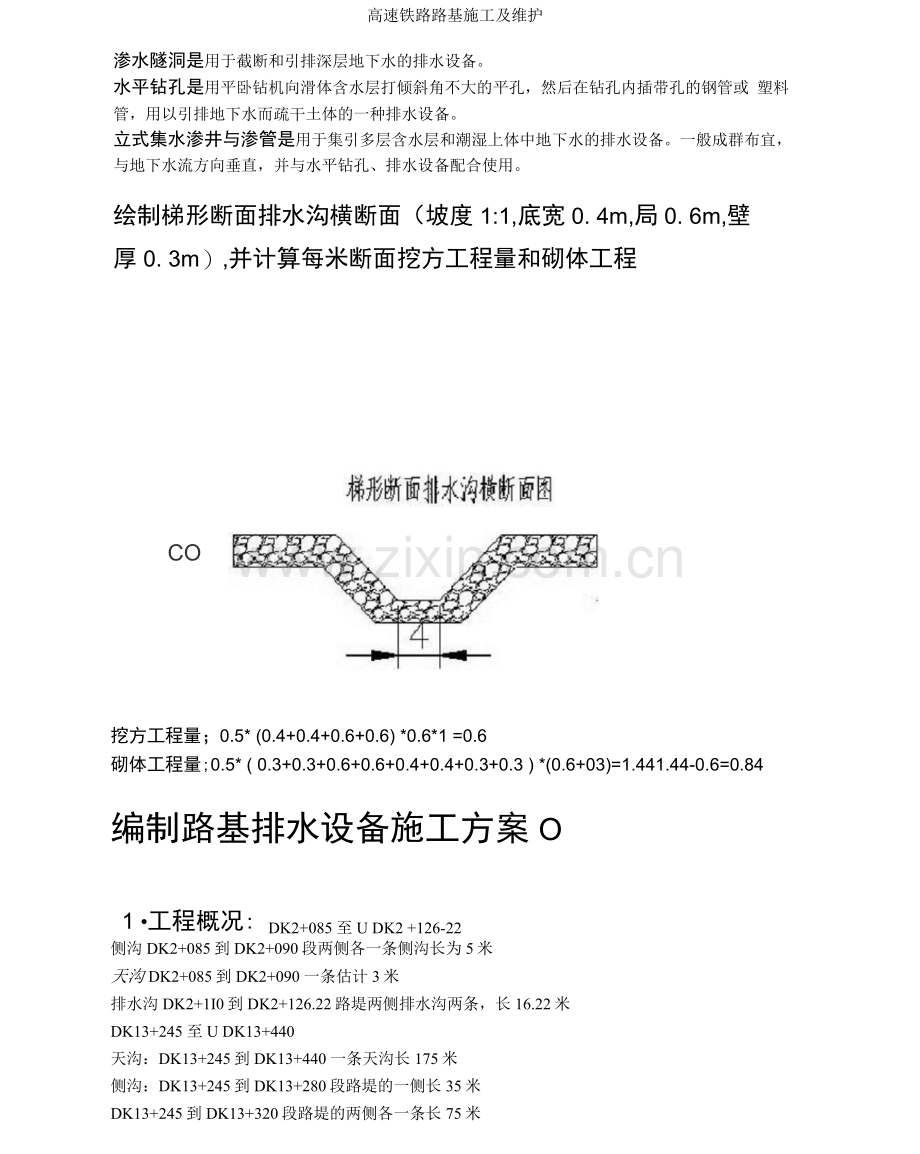

渗水隧洞是用于截断和引排深层地下水的排水设备。
