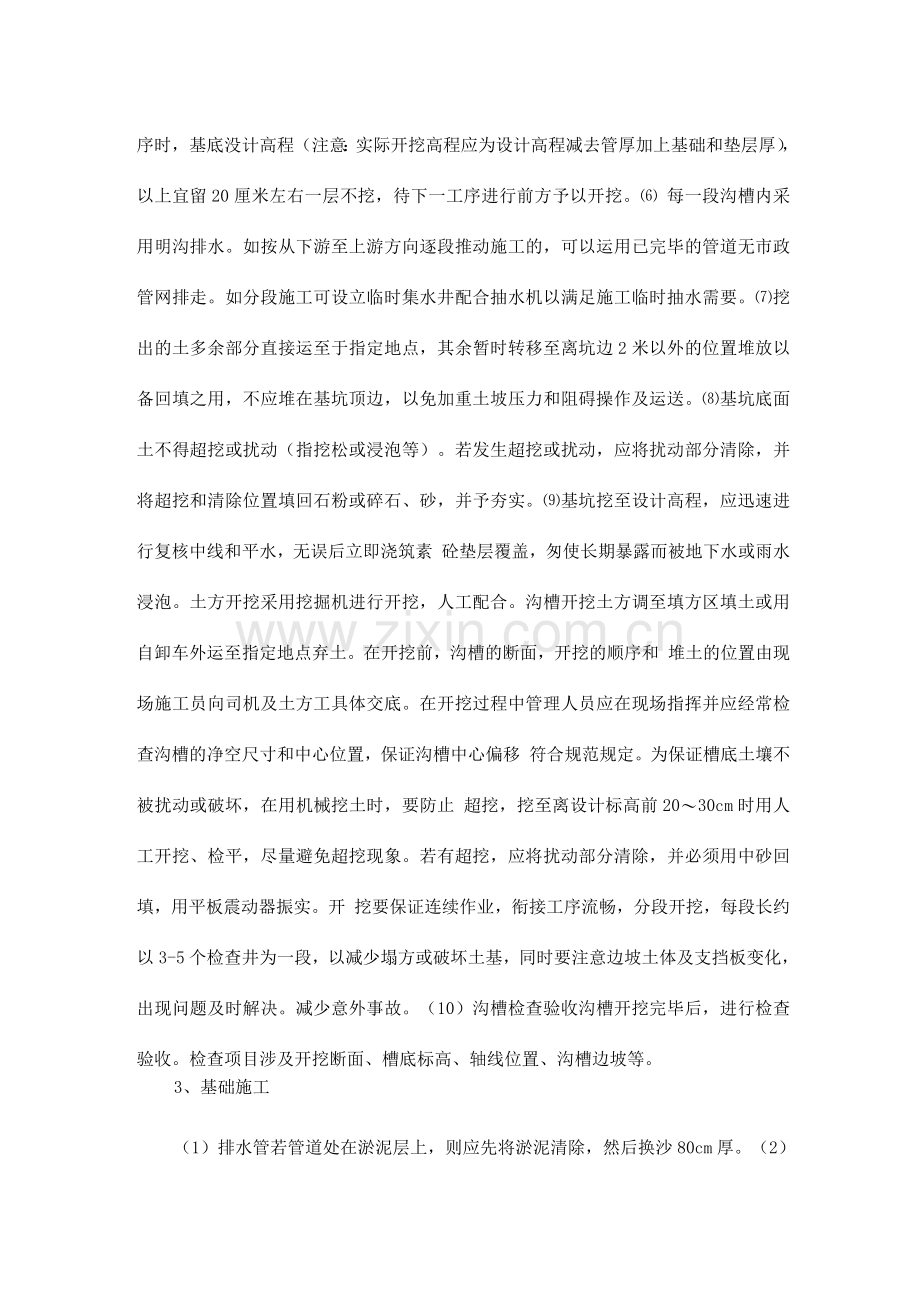

道路给排水施工方案.docx_第2页
第2页 / 共10页
道路给排水施工方案.docx_第3页
第3页 / 共10页
道路给排水施工方案.docx_第4页
第4页 / 共10页
道路给排水施工方案.docx_第5页
第5页 / 共10页
点击查看更多>>
资源描述

1、一、排水工程施工一、施工流程施工准备T基坑开挖和放坡支护T平基、管座(混凝土级配实验)T管道安装-砌井(砂浆级配实验)T闭水实验T基坑回填T支管及进水井。二、施工工艺1、测量(1)施工前由测量人员先校核图纸,根据甲方提供的测量控制点和水准点及图上的线点位置,以及施工地段的地形地物,拟定施测方法。(2)由测量人员根据设计图纸放出管中线及井位,再根据管中线及基坑 开挖横断面图规定,放出打钢板桩的线位。(3)将施工地段的原地标高复测一次,以拟定该施工地段的开挖深度。(4)在施工过程中,施工人员要注意保护测量控制点,如发现测量控制点被破坏,及时会知测量人员补测,以保证测量精确度。(5)进行施工放样测量

2、定出管道中线及井位并引出水准基准点,作为 整个排水工程的控制点。每次测量均要闭合,按规范严格控制闭合误差。施 工前先复测各排水出标高,若与设计有矛盾,应立即会知设计人进行调整。2、坑槽开挖坑槽采用挖掘机开挖。施工顺序则上按由下游至上游的施工顺序施工,以利坑槽的临时排水。坑槽深度超过3m的地段采用钢板桩疏板支护。开挖宽度为结构底基础宽度两边各加工作宽度和支撑、模板的厚度而定。施工中应运用截水沟等方法防止地面水流入沟坑内导致塌方或基土破坏。雨天施工时,若不能及时进行下一工序时,基底没计高程(注意:实际开挖高程应为设计高程减去管厚加上基础和垫层厚),以上宜留20厘米左右一层不挖,待下一工序进行前方

3、予以开挖。 每一段沟槽内采用明沟排水。如按从下游至上游方向逐段推动施工的,可以运用已完毕的管道无市政管网排走。如分段施工可设立临时集水井配合抽水机以满足施工临时抽水需要。挖出的土多余部分直接运至于指定地点,其余暂时转移至离坑边2米以外的位置堆放以备回填之用,不应堆在基坑顶边,以免加重土坡压力和阻碍操作及运送。基坑底面土不得超挖或扰动(指挖松或浸泡等)。若发生超挖或扰动,应将扰动部分清除,并将超挖和清除位置填回石粉或碎石、砂,并予夯实。基坑挖至设计高程,应迅速进行复核中线和平水,无误后立即浇筑素 砼垫层覆盖,匆使长期暴露而被地下水或雨水浸泡。土方开挖采用挖掘机进行开挖,人工配合。沟槽开挖土方调至

4、填方区填土或用自卸车外运至指定地点弃土。在开挖前,沟槽的断面,开挖的顺序和 堆土的位置由现场施工员向司机及土方工具体交底。在开挖过程中管理人员应在现场指挥并应经常检查沟槽的净空尺寸和中心位置,保证沟槽中心偏移 符合规范规定。为保证槽底土壤不被扰动或破坏,在用机械挖土时,要防止 超挖,挖至离设计标高前2030cm时用人工开挖、检平,尽量避免超挖现象。若有超挖,应将扰动部分清除,并必须用中砂回填,用平板震动器振实。开 挖要保证连续作业,衔接工序流畅,分段开挖,每段长约以3-5个检查井为一段,以减少塌方或破坏土基,同时要注意边坡土体及支挡板变化,出现问题及时解决。减少意外事故。(10)沟槽检查验收沟

5、槽开挖完毕后,进行检查验收。检查项目涉及开挖断面、槽底标高、轴线位置、沟槽边坡等。3、基础施工(1)排水管若管道处在淤泥层上,则应先将淤泥清除,然后换沙80cm厚。(2)测量基础中心轴线、标高,并放出基础边线。在沟底设立水平小木桩,桩顶标高为管道平基砼面的标高。(3)基础碎石垫层施工。清除基底的杂物和浮土,排干沟底的积水,进行基础铺筑。(4)浇筑基础砼按照测出的基础边线安装平基侧模板,模板内外打撑钉牢,并在模板内侧弹线控制混凝土浇筑高度。模板安装时要注意板面平整,接缝严密,模板与砼相接触的表面应涂扫脱模剂以利模板的拆除。平基浇筑时严格按水平控制桩取面,振捣密实,不得用铁铲撒、扬、抛、拌,应用溜

6、槽输送砼至模板附近,用方铲以抛铲法撒铺砼并插捣密实。浇筑 时注旨在管中线至两侧各20cm左右取平,其余可留粗糙面以便和管座砼接合,且在浇筑管基混凝土时应预留后浇带。待管道平基砼达成强度后,进行管道安装。管道安装就位后,并做好接,装设管座砼模板,模板装好后即可浇筑管座砼,管座砼采用插入式振动器振捣以保证管座砼的密实度。4、闭水实验管道接工作结束72小时后,接的水泥砂浆或其他接材料已经具有一定强度后,且在管道回填土前进行闭水实验。管道两端用砖砌缝堵,并养护3-4天,使其达成一定强度后,向闭水段的检查井内注水,注水至规定水位后,开始记录。根据井内水面在规定期间内的下降值计算渗水量,渗水量不得超过施工

7、规范规定的允许值为合格。5、计算渗水量质量控制点:保证闭水实验合格是污水管道施工质量的关键。在以往施工中导致排水管道漏水重要部位:a:接头位置b:排水管接入检查井位置c:井壁砂眼保证闭水实验验收合格的措施:.污水管接位置必须进行凿毛解决。.污水管接入检查井位置用水泥砂浆内外压实。.井壁批荡必须光滑直顺,不能有砂眼出现。.管道内灌满水24H后进行闭水实验。8、回填I、重要施工方法:.回填前,将坑内积水抽干,清干净施工杂物。.回填土应分层夯实,每层30cm,密实度除非设计另有规定,否则要达到90%。.管顶上50cm内不得回填大于1mm的石块、砖块等杂物;回填土厚度70cm时应采用C20砼,厚10c

8、m包裹管道后再回填。.回填高度以路基标高为准。II、质量控制点:回填土压实度是管沟回填土质量的关键。保证回填土压实度质量的重要措施:.分层回填、分层夯实。并用环刀法检查回填土压实度。.检查频率:每井段每层检测3点,压实度90%o.填写检测报告,报监理工程师验收合格后进入下一道工序。.管沟回填后必须进行交通管制,限制施工车辆通行。二、给水工程施工(一)、给水工程施工工艺流程施工放样T沟槽开挖T下管、稳管T管道接 T水压实验、冲洗消毒T沟槽回填。(二)、测量放线1、临时水准点、管道轴线控制桩、高程桩应通过符合方可使用并经常校核。2、根据道路工程给出的要素点坐标、给水工程距路中线的距离,准确计 算出

9、给水管道闸阀井中心坐标。3、用全站仪放样出闸阀井中心点,然后根据沟槽底部开挖宽度、开挖深度、开挖坡度用石灰撒出开挖边线。4、所施工管道如与已建管道衔接,必须在挖沟槽前对其平面位置和高程进行测量校对,如与设计不符,及时告知监理单位、设计单位协商解决。(三)、沟槽开挖1、沟槽开挖前,向机械手具体交底,交底内容一般涉及挖槽断面、堆土位置、现有地下构筑物情况及安全规定等,并派专人指挥开挖,指挥人员应熟悉机械挖土有关安全操作规程,测量人员跟踪测量槽底高程、宽度、中线偏位,防止亏挖,杜绝超挖回填虚土。 2、开挖边线复核无误后可指挥挖掘机进入施工现场进行开挖,挖掘机一边开挖一边后退,开挖出来的土堆于沟槽一侧

10、堆土坡脚距槽边0.8m以外,堆土高度不超过1.5m,堆土坡度不宜陡于自然休止角。3、由于挖掘机不也许准确地将槽底按设计高程整平,为保证槽底土壤结构不被挠动或破坏,开挖管沟时应在设计槽底高程以上预留10-20cm,而用人工起槽。4、沟槽断面应符合设计规定,沟底夯实,平整密实,沟槽内洁净,无障碍物。5、槽底高程允许偏差为20 。道路工程施工方法一、总施工工艺流程施工准备T路基放样、清表、沟塘解决路T石灰稳定土底基层T二灰结石基层T沥青混凝土路面施工T安装侧石T人行道施工T清场。二、路基放样、清表、沟塘解决路基放样、清表、一)路基放样、清表1. 测量放样(1)中线复测和固定a.复测并固定施工路线重

11、要控制点,恢复失落的中桩。b.复测并固定为间接测量所布设的控制点,如三角点,导线点等桩。c.当路线的重要控制点在施工中有被挖掉或埋掉的也许时,则视本地地形 条件和地物情况采用有效的方法进行固定。(2)路线高程复测:中线恢复后,立即进行纵横断面的水平测量,以复测原水准基点标高和控制点地面标高。(3)横断面的检查与补测(4)路基放样:根据设计图表定出各路线中桩的路基边沿具体位置,以便定出路基轮廓, 在测量放样时以明显标志标记。(5)道路中线、边线及标高复测,均用测量复核登记表做好记录,并送监理工程师认可。2. 清表(1) 土方的运送,严格按照东台市有关散体物料运送的规定进行,运送车辆符合散体物料运

12、送车的规定,沿途不撒漏,在业主指定的地点堆放。(2)根据路基标高情况,清运土方时,在路基标高上预留10cm 土层,作为路基碾压的预留高度。2、施工准备(1)实验段沥青路面正式施工前,选定一段合适的地段做实验路,实验路的施工分试 拌和试铺两个阶段,实验的内容重要有以下几个方面:根据沥青路面各种施工 机械相匹配的原则,拟定合理的施工机械、机械数量及组合方式;通过试拌确定拌和的上料速度、拌和数量及拌和时间、拌和温度等控制参数;通过试铺拟定摊铺机的摊铺温度、摊铺速度、摊铺宽度、自动找平方式等操作工艺;确 定压路机的压实顺序、碾压温度、碾压速度及碾压遍数等压实工艺;拟定松铺系数、接缝方法等;验证沥青混合

13、料配合比设计结果,提出生产用的矿料配合比和沥青用量;建立用钻孔法及核子密度仪法测定密实度的对比关系,拟定各种内型沥青砼压实标准密度;拟定施工产量及作业段的长度,制订施工计划;全面检查材料及施工质量;拟定施工组织及管理体系、人员、通讯联络及指挥方式。在实验路段的铺筑过程中,认真做好记录分析,积极接受监理工程师或工程质量监督部门监督、检查实验段的施工质量,拟定有关成果。铺筑结束后,及时就各项实验内容提出实验总结报告,报监理工程师审批,作为施工依据。3、施工工艺(1)运送 运送车辆的安排要保证沥青拌和场一个小时产量的运量,同时要保证摊铺机前始终有车辆在排队等候卸料。运送沥青混合料车辆的车箱底板面及侧

14、板必须清洁,不得沾有有机物质,为防混合料粘在车箱底板可涂刷一薄层油水(柴油水为1:3)混合液。为了保持沥青混合料的温度,以及防止灰尘污染混合料,运料车上均要覆盖篷布,并采用大型自卸车运送,运送到现场的沥青混合料温度不低于135C。不符合温度规定或巳经结成团块、已遭雨淋湿的混合料应废弃。(2 )摊铺在进行沥青路面摊铺前有必要对路面基层再次进行检查,把质量隐患消灭在下道工序之前,通常检查的内容有基层表面沥青封层有否损坏、平整度、横坡、宽度、高程等是否符合规定,同时,在沥青混合料接触的构造物表面涂上粘层沥青。摊铺前,工程技术人员一方面进行施工放样,设立找平基准线,直线段每10m设一桩,平曲线段每5m

15、设一桩,把挂线专用桩打在两侧路面边沿外0.3 一 0.5m的地方,挂线的高度即为摊铺松铺高度。分别制作上、下面层的标准垫块(设计厚度+松铺厚度),通过实验段铺筑的成功经验,拟定摊铺速度、振动振捣频率、松铺系数、碾压速度、碾压遍数、路面最低碾压温度等数据。为了提高路面平整度,摊铺速度与拌和能力要相匹配,保证摊铺机在一个作业段内连续不断地摊铺,在施工过程中要合理地安排拌料计划,以防沥青混合料降温过多,导致损失。下面层摊铺采用拉钢丝走基准线的方法来控制高程、平整度和横坡,上面层采用浮动基准梁进行摊铺,保证摊铺厚度和平整度。摊铺前,摊铺机要提前30分钟就位,并将熨平板预热到120C后,再边行摊铺,沥青

16、混合料的摊铺温度不低于130C,通常采用两台(或一台,但需实验确 定)摊铺机组成梯队联合摊铺,两台摊铺机前后的距离一般为10-30m,前后两台摊铺机轨道重叠501mm。当采用一台摊铺机全幅摊铺时,需进行试铺,必须保证.混合料的离析限度不致影响沥青路面的质量,经监理工程师批准后方可采用。摊铺过程不得随意变换速度或半途停顿,摊铺后的混合料,不得用 人工反复修整,但出现下列情况时除外:横断面不符合规定摊铺带边沿局部缺料局部混合料明显离析构造物接头部分缺料表面明显不平整摊铺机后有明显的拖痕摊铺好的沥青混合料应紧跟着碾压,如因故不能及时碾压或遇雨时,要立即停止摊铺,并做好沥青混合料的保温工作。下面层路面

17、摊铺完毕后尽快安排上面层的摊铺,如间隔时间较长,下面层表面受到污染时,摊铺上面层前应对 下面层表面进行清扫,并视情况适量洒布粘层沥青。(3)碾压 碾压作业在混合料处在能获得最大密实度的温度下进行,开始碾压温度一般不低于120C,碾压终了温度钢轮压路机不低于70C,轮胎压路机不低于80C,振动压路机不低于65C。压实工作按铺筑实验路面拟定的压实设备的组合和程序进行。碾压的一般程序为初压、复压、终压三个阶段。由于本工程使用的摊铀机具有双夯锤振捣装置和机械振动装置,并可根据混合料类型和摊铺厚度调整 振动频率,使摊铺后路面的预压实度达成80%以上。为此,我们采用的压实方法是用压路机紧跟着摊铺机静碾l遍

18、振碾2遍后用重型轮胎压路机碾压4-6遍,然后用DDl10振动压路机振碾l遍,静碾1-2遍,并以消除轮迹为度。压实由外侧向路中心进行,相邻碾压带均应重叠一定的轮宽,压路机行走的路线来回都应是直线,每次由两端折回的位置呈梯形随摊铺机向前推动,使折回处不在同一横断面上。轮胎压路机的轮胎气压注意保持一致(不少于0.5MPa),以防止轮胎软硬不一而影响平整度。路面温度降到70C以下时,不能再碾压。碾压 速度保持慢而均匀,一般初压速度为1.5-2km/h,复压速度振动压路机为4-5km/h,轮胎压路机为3.5-4.5km/h,终压速度为2-3km/h,在摊铺机连续摊铺时压路机不得随意停顿。在沿着路缘石或

19、压路机压不到的其它地方,采用进小型压实机把混合料充足压实。己经完毕碾压的路面,不得修补表皮。沥青路面的碾压方法不是一成不变的,由于压实质量与压实温度有直接的关系,而摊铺后混合料温度是在不断变化的,特别是摊铺后4-15分钟内,温度损失最大,因此必须掌握好有效压实时间,适时碾压,并根据摊铺厚度、自然条件及时调整碾压方法.保证压实质量。(4)接缝横向接缝解决的好坏,直接影响到沥青路面平整度和行车舒适性。铺筑时应尽量把横向接缝设在构造物的连接处,如桥梁的两端或伸缩缝处,如无法避免时,在施工结束时,摊铺机在接近端部前约l米处将熨平板稍稍抬起驶离现场,用人工将端部混合料铲齐后再予碾压,然后用三米直尺检查平

20、整度,趁尚未冷却时垂直切除端部厚层局限性的部分,使下次施工时成直角连接。重新摊铺前,应用三米直尺仔细检查端部平整度,当不符合规定期应予清除。符合规定后,在垂直面上涂上粘层沥青,摊铺时调整好预留高度,摊铺后及时进行碾压,碾压先用钢轮压路机进行横向碾压,碾压带的外侧应放置供压路机行驶的垫木,碾压时,压路机位于已压实的混合料层上,碾压新铺层的宽度为15cm。然后每压一遍向新铺混合料移动15-20cm,直至所有压在新铺层上为止,再改为纵向碾压。接缝处施工后,再用三米直尺检查平整度,当有不符合规定之处应趁混合料尚未冷却时立即解决,以保证横向接缝处的路面平整度。此外应注意相邻两幅或上下层的横向接缝均要错位

21、l米以上。(5)质量控制 本投标人承诺沥青混凝土面层的铺筑质量所有实测项目,符合规定。在摊铺过程中,时刻注意外观的检查,发现情况及时解决,保证表面平整密实,边线整齐,无泛油、松散、裂缝、啃边和粗细集料集中档现象,表面无明显轮迹,横缝紧密、平顺,面层与路缘石及其他构筑物衔接平顺,无积水现象。三、路侧石施工 本工程平石采用C25砼,侧石采用花岗岩。(1)施工方法侧石的安装在下层二灰结石施工完毕后进行,一方面浇筑砼侧石基础,再安装侧石,侧石安装时用经X仪定位,水准仪测量高程,保证快车道侧石安装顺直。安装完毕的侧石经检查合格后再浇筑侧石后座砼,施工时模板采用定制钢模,最后再浇灌路面砼。(2)侧石安装1

22、侧石标高及平面位置控制 侧石平面位置控制:侧石放线时应按道路的路线方向进行放线。对于直 线段,可直接用全站仪放出直线;全站仪放线时每10米设立一个平面控制桩,用以挂线控制侧石的平面位置,安装侧石时,从控制桩量出,挂线进行施工。侧石高程控制:在用全站仪设立平面控制桩的时候,同时根据原路中线标高测设平面控制桩的高程,作为侧石安装的标高控制基点。安装时根据桩位处的侧石设计标高,从高程控制点量起高程差值进行标高控制。2、侧石排砌施工方法和规定:侧石施工根据施工图拟定的平面位置和顶面标高所放出的样线执行。侧石灌缝,必须用水泥砂浆(强度应大于10Mpa)灌缝饱满密实,勾缝可为平缝或凹缝。侧石的排砌必须稳

23、定,侧石背后的回填必须密实。四、人行道的施工人行道路面结构采用预制道板砖。1、施工准备1)要检查石屑稳定层基层的高程和横坡度,经修整符合设计规定。2)按照所备人行道砖的实际长(宽)尺寸,砖与砖之间预留缝隙的宽度,定出方格坐标,注意用钢尺丈量尺寸,要准确。方格对角线要相等,按方格 挂线冲筋(铺装样板条)。2、铺砌人行道板砖1)按照分格样板条挂线砌砖。铺砌人行道砖采用水泥砂浆粘贴。人行道 砖铺砌要轻拿轻放,小的人行道块要用橡皮锤,大的人行道块要用木夯将灰 浆夯打密实。不得损伤砖的边角。2)铺后若发现人行道砖松动或高低不平时,不许向人行道砖底塞垫碎石 砖石,应取起人行道砖,将垫层砂重新整平,然后再铺回人行道砖用砂浆抹 缝。3)人行道块砌好后,要检查平整度和稳定情况,如发现有不平或活动砖 现象,应立即修整,最后用1:10拌匀的干砂子灰将砖缝灌满,并在砖面上洒水使砂子灰下沉后再补足,直至灌注饱满。4)养护:人行道砖的养生期一般不少于3d养生期间,不得上人和车辆走动或碰撞。
