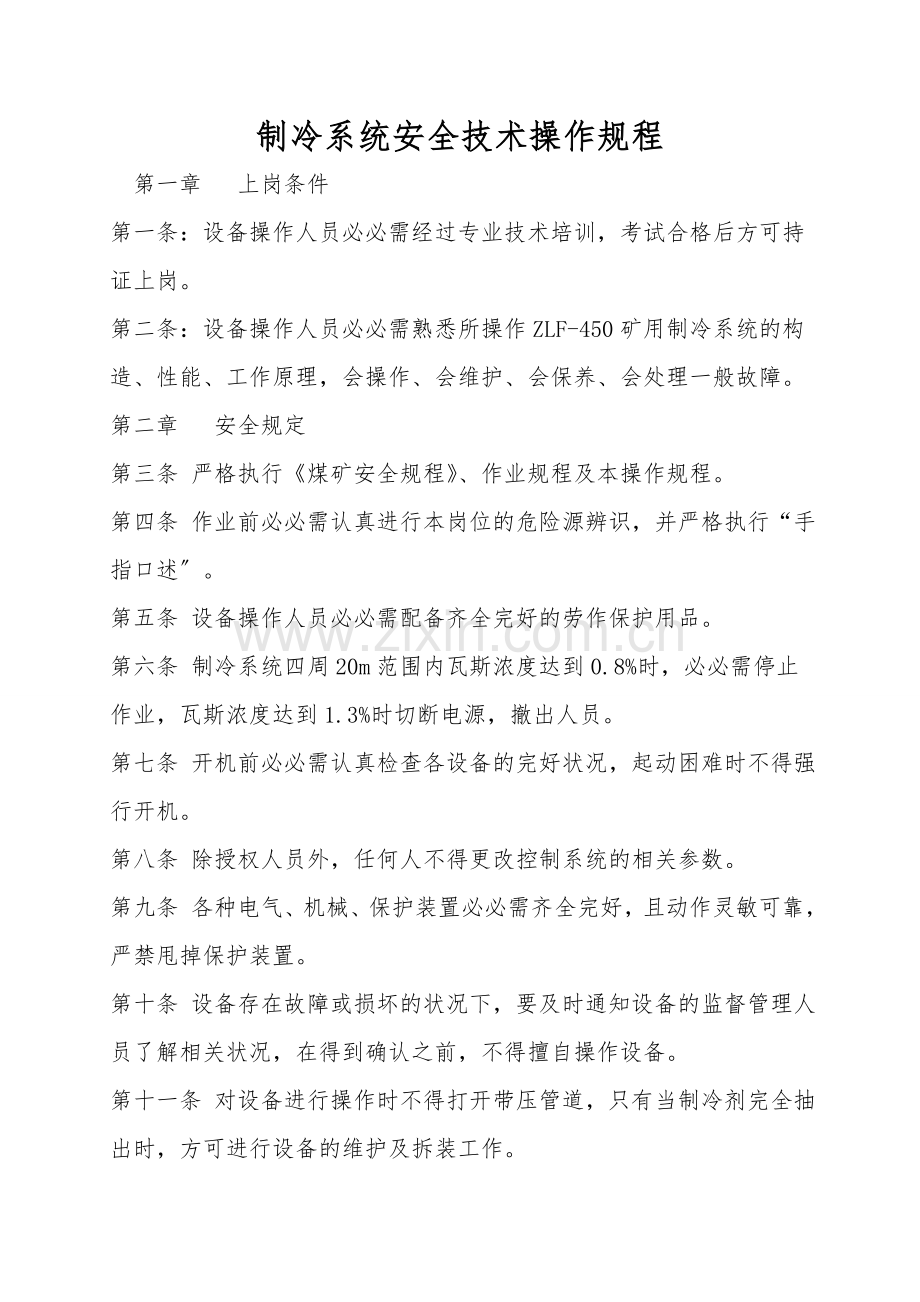

制冷系统安全技术操作规程
第一章  上岗条件
第一条：设备操作人员必必需经过专业技术培训，考试合格后方可持证上岗。
第二条：设备操作人员必必需熟悉所操作ZLF-450矿用制冷系统的构造、性能、工作原理，会操作、会维护、会保养、会处理一般故障。
第二章  安全规定
第三条 严格执行《煤矿安全规程》、作业规程及本操作规程。
第四条 作业前必必需认真进行本岗位的危险源辨识，并严格执行“手指口述〞。
第五条 设备操作人员必必需配备齐全完好的劳作保护用品。
第六条 制冷系统四周20m范围内瓦斯浓度达到0.8%时，必必需停止作业，瓦斯浓度达到1.3%时切断电源，撤出人员。
第七条 开机前必必需认真检查各设备的完好状况，起动困难时不得强行开机。
第八条 除授权人员外，任何人不得更改控制系统的相关参数。
第九条 各种电气、机械、保护装置必必需齐全完好，且动作灵敏可靠，严禁甩掉保护装置。
第十条 设备存在故障或损坏的状况下，要及时通知设备的监督管理人员了解相关状况，在得到确认之前，不得擅自操作设备。
第十一条 对设备进行操作时不得打开带压管道，只有当制冷剂完全抽出时，方可进行设备的维护及拆装工作。
第三章  操作准备
第十二条 设备使用前必必需检查电气布线，防止出现错误配线；同时，必需要检查压缩机电机的旋转方向。
第十三条 检查制冷设备四周顶板、煤帮完好状况，无淋水；制冷设备固定牢靠，无倾斜。
第十四条 了解上一班制冷设备运行状况及存在问题。
第十五条 通过金属软管将蒸发器与主机连接起来，并检查气密性；通过风筒将风机连接到蒸发器上，并检查风机旋转方向。
第十六条 运行之前，必必需启动冷却水循环，将冷凝器填满以保证内部空气被排出；启动冷凝器喷淋系统并保证喷淋水系统运行时水量充足；再启动冷却器风机，观察风机运行正常后具备主机设备启动条件〔启动主机蒸发器风机后启动主机〕。
第十七条 对制冷设备进行如下检查。
〔一〕检查水流量及进出口水温及压力，进口水温不高于30℃，出水口水温不高于38℃。
〔二〕设备使用过程中保证制冷剂不得泄露。
〔三〕 高压表安全压力不大于20bar，低压表压力值不小于3bar，油压压力值高于低压压力值约4bar。
〔四〕压力管道内的温度约为70℃，压缩机油温在30-55℃之间。
〔五〕油槽内的压缩机油在视液镜1/4至3/4之间。
〔六〕观察设备运行的震动状况就运行噪音是否正常。
〔七〕观察压缩机电机的运行电流。
第四章  正常操作
第十八条 设备启动：机头人员应在启动风机、喷淋水泵、循环水泵、水箱补水球阀之前，应对风机、风筒、管路、循环水箱水位、喷淋水箱水位、循环水泵、喷淋水泵等进行检查，确定具备开机条件后方可进行设备启动操作。
制冷设备在具备启动条件之后，应按照以下步骤启动设备；
1、启动冷却水循环系统〔循环水系统的供水泵为1、2号泵〕
操作步骤：首先将1号循环泵出水阀打开约1/3，然后启动1号循环泵，再迅速开启1号循环泵出水阀。再启动1号泵之后观察泵的流量，当流量正常后进行下一步操作。
注：当1号泵无法正常启动时，应关闭1号泵进水口及出水口阀门，开启2号泵进水口阀门，再按照启动1号泵的步骤启动2号泵。
2、启动冷却器风机
按照风机的正常启动步骤启动1、2、3、4号风机，并观察各风机是否能正常供风，当风流量正常后进行下一步操作。
3、启动喷淋水箱补水球阀
冷却器水箱在靠近进风口一端侧面配有手动补水球阀，在开启喷淋水泵前开启手动球阀，开启度保证约1/3，并观察补水流量是否正常，当流量正常后进行下一步操作。
4、启动喷淋水泵〔喷淋泵为3、4、5、6号泵〕
分别启动3、4、5号喷淋泵，在开启3号泵时，应先开启泵前蝶阀约1/3，然后开启3号喷淋泵，再迅速开启泵前蝶阀，启动喷淋泵后分别检查各喷淋泵流量是否正常，当流量正常后进行下一步操作。
其中5、6号泵为3、4号冷却器的补水泵，一用一备，即在开启喷淋水泵时，5、6号泵只开启一台即可，当其中一台无法正常启动时，开启另外一台喷淋泵。
   在确定以上所有设备开启并正常运行后，通知机尾人员进行一以下操作；
机尾人员在接到机头人员通知后，方可进行以下启动设备操作，假设未接到机头通知时不得启动制冷设备。在接到机头人员通知后，首先检查风机、风筒、电器开关以及供水管路压力和温度，在一切正常后方可进行开机操作。
5、启动蒸发器风机
按照风机的正常启动步骤启动1、2、3、4号风机，并观察各风机是否能正常供风，当风流量正常后进行下一步操作。
6、启动制冷设备主机〔在确定以上所有步骤完成后，方可开启主机〕
开启主机的操作为〔保证拨动开关处于正常启动位置〕：
⑴先按下“启动〞按钮，然后同时按下“风水确认〞键；
⑵待“启动正常〞灯亮后直至熄灭，松开“风水确认键〞和“启动〞键。
第十九条 设备停机：
系统必需要停止时，应按照以下步骤停止设备。
1、关闭制冷设备主机
必需要关闭制冷设备主机时，直接按下操作台上“停止〞键。
2、关闭蒸发器风机
在确认制冷设备主机关机后，方可关闭蒸发器风机。
在确定制冷设备主机关机后，通知机头人员进行一以下操作；
机头人员在接到机尾人员通知后，方可进行以下设备的关闭操作，假设未接到机头通知时不得进行以下操作。
3、关闭喷淋水泵。
4、关闭冷却器水箱补水球阀。
5、关闭冷却器风机。
6、关闭循环水泵。
第五章  注意事项
第二十条 主机开启数量必必需对应冷却器的开启数量，即：冷却器启动几台主机启动几台，主机启动数量不得大于冷却器启动数量。
第二十一条 出现以下状况必必需做主机停机处理：
〔一〕当循环水进水温度达到32℃时。
〔二〕当循环水泵、喷淋水泵无法正常供水时。
〔三〕冷却器风机、蒸发器风机及管路通风异常时。
〔四〕喷淋水箱和循环水箱水量不够时。
第二十二条 在机头设备风机、风筒、水泵等出现问题，导致冷却器无法正常工作时，应马上通知机尾人员进行关机操作，在问题排查处理结束，恢复正常之前不得开启制冷设备。
第二十三条 制冷设备在未启动前，“油压故障〞灯常亮，属于正常状态，在设备正常启动后，油压故障灯会自动熄灭，设备在正常运行时，操作台所有指示灯不亮。
                第六章  收尾工作
第二十四条 整理好工器具，搞好文明生产。
第二十五条 严格执行交接班制度，并向接班人员具体交待本班制冷系统运行状况，按规定填写各项记录。
