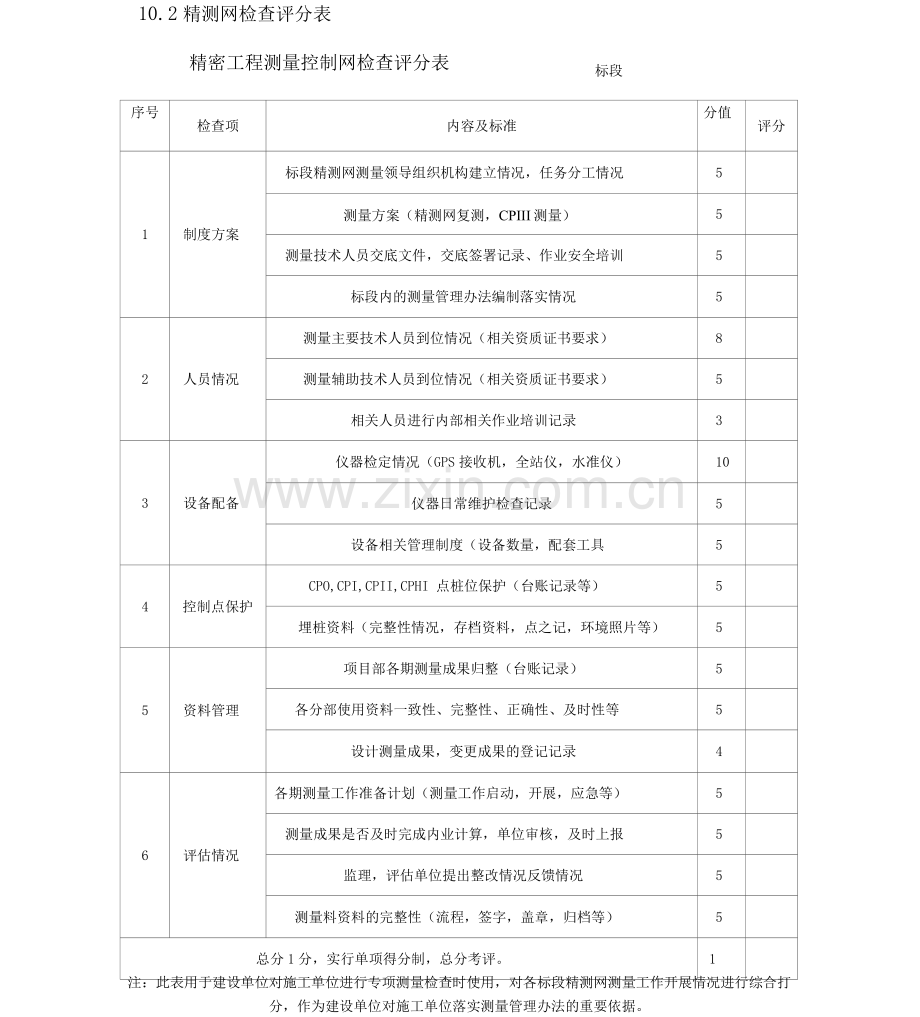

精密工程测量控制网检查评分表
10.2精测网检查评分表
序号
检查项
内容及标准
分值
评分
1
制度方案
标段精测网测量领导组织机构建立情况，任务分工情况
5

测量方案（精测网复测，cpiii测量）
5

测量技术人员交底文件，交底签署记录、作业安全培训
5

标段内的测量管理办法编制落实情况
5

2
人员情况
测量主要技术人员到位情况（相关资质证书要求）
8

测量辅助技术人员到位情况（相关资质证书要求）
5

相关人员进行内部相关作业培训记录
3

3
设备配备
仪器检定情况（GPS接收机，全站仪，水准仪）
10

仪器日常维护检查记录
5

设备相关管理制度（设备数量，配套工具
5

4
控制点保护
CPO,CPI,CPII,CPHI 点桩位保护（台账记录等）
5

埋桩资料（完整性情况，存档资料，点之记，环境照片等）
5

5
资料管理
项目部各期测量成果归整（台账记录）
5

各分部使用资料一致性、完整性、正确性、及时性等
5

设计测量成果，变更成果的登记记录
4

6
评估情况
各期测量工作准备计划（测量工作启动，开展，应急等）
5

测量成果是否及时完成内业计算，单位审核，及时上报
5

监理，评估单位提出整改情况反馈情况
5

测量料资料的完整性（流程，签字，盖章，归档等）
5

总分1分，实行单项得分制，总分考评。
1

标段
注：此表用于建设单位对施工单位进行专项测量检查时使用，对各标段精测网测量工作开展情况进行综合打分，作为建设单位对施工单位落实测量管理办法的重要依据。

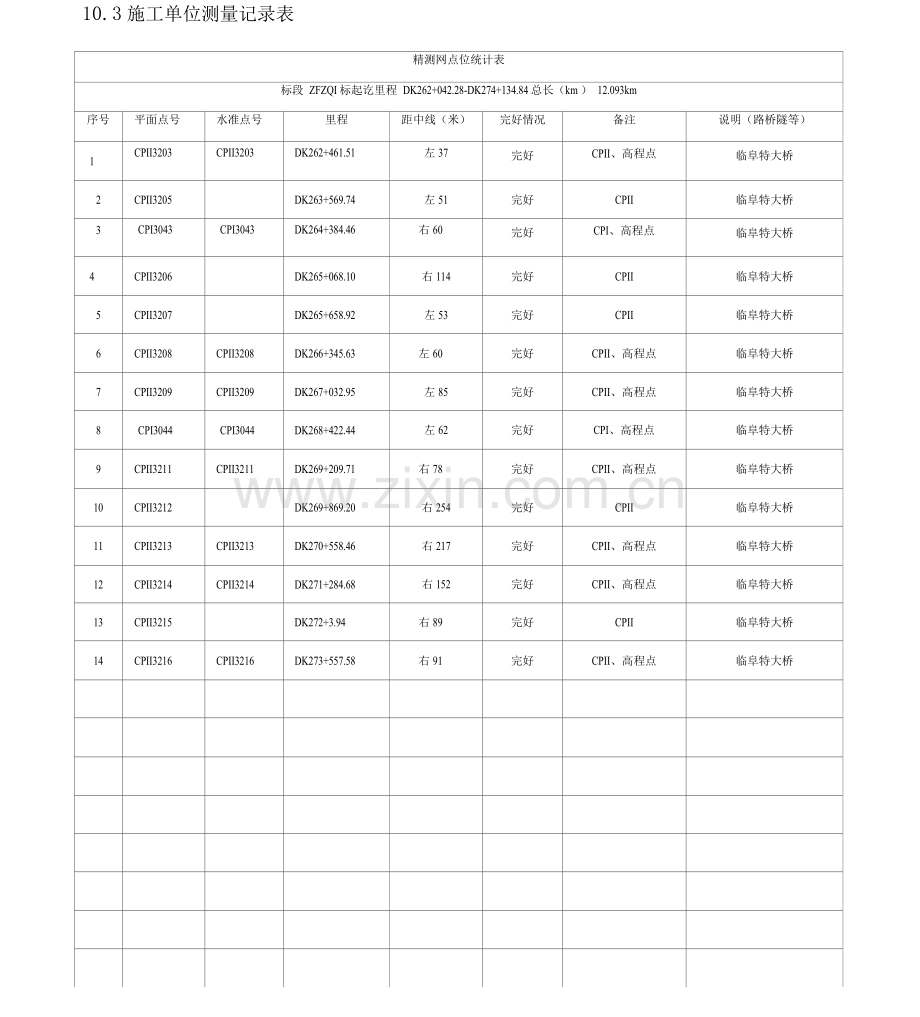

10.3施工单位测量记录表
精测网点位统计表
标段 ZFZQI 标起讫里程 DK262+042.28-DK274+134.84总长（km ） 12.093km
序号
平面点号
水准点号
里程
距中线（米）
完好情况
备注
说明（路桥隧等）
1
CPII3203
CPII3203
DK262+461.51
左37
完好
CPII、高程点
临阜特大桥
2
CPII3205

DK263+569.74
左51
完好
CPII
临阜特大桥
3
CPI3043
CPI3043
DK264+384.46
右60
完好
CPI、高程点
临阜特大桥
4
CPII3206

DK265+068.10
右114
完好
CPII
临阜特大桥
5
CPII3207

DK265+658.92
左53
完好
CPII
临阜特大桥
6
CPII3208
CPII3208
DK266+345.63
左60
完好
CPII、高程点
临阜特大桥
7
CPII3209
CPII3209
DK267+032.95
左85
完好
CPII、高程点
临阜特大桥
8
CPI3044
CPI3044
DK268+422.44
左62
完好
CPI、高程点
临阜特大桥
9
CPII3211
CPII3211
DK269+209.71
右78
完好
CPII、高程点
临阜特大桥
10
CPII3212

DK269+869.20
右254
完好
CPII
临阜特大桥
11
CPII3213
CPII3213
DK270+558.46
右217
完好
CPII、高程点
临阜特大桥
12
CPII3214
CPII3214
DK271+284.68
右152
完好
CPII、高程点
临阜特大桥
13
CPII3215

DK272+3.94
右89
完好
CPII
临阜特大桥
14
CPII3216
CPII3216
DK273+557.58
右91
完好
CPII、高程点
临阜特大桥

全站仪检查记录单
全站仪仪器号：莱卡TS02
序号
检查内容及标准
状态
处理
1
全站仪是否有计量检定合格证书
八否
停用
2
望远镜光学性能的检验是否合格
八否
已校正
3
调焦镜运行正确性的检验是否合格
八否
已校正
4
照准部旋转使用正确性的检验。照准部旋转轴正确，各位
置气泡读数较差不应超过1格。
八否
已校正
5
垂直微动螺旋使用正确性的检验。垂直微动螺旋在使用时，视
准轴在水平方向上不产生偏移。
八否
已校正
6
照准部旋转时仪器底座稳定性的检验。照准部旋转时，0.5
和1 〃级仪器基座位移不应超过0.3〃。
/
八否
已校正
7
水平轴倾斜误差（水平轴不垂直于垂直轴之差）的检验。
0.5和1 〃级仪器不应超过10 〃。
八否
已校正
8
视准轴误差（2C,视准轴不与水平轴正交所产生的误差）的检
验。0.5和T级仪器不应超过20和
八否
已校正
9
光学（或激光）对点器的检验，对中误差不应大于1mm。
八否
已校正
10
电池及充电器是否完好，读卡器及存储卡是否完好
八否
已更换
11
配套棱镜是否满足使用要求
八否
已更换
12
配套温度计及气压计是否满足使用要求
八否
已更换
13
三角架及其他附件是否完好
八否
已更换
14
仪器外观、开关及键盘是否有破损
是否
已修好
说明
注：此表用于全站仪及其附件的检查，在内打保示选择，检查周期每月进行1次。
GPS接收机检查记录单
GPS接收机仪器号:
序号
检查内容及标准
状态
处理
1
GPS接收机是否有计量检定
合格证书
是否
停用
2
光学对点器的检验。对点器的对中误差不应大于1mm。
是否
已校正
3
电池及充电器是否完好
是否
已更换
4
读卡器及存储卡是否完好
是否
已更换
5
三角架及其他附件是否完好
是否
已更换
6
仪器外观、开关及键盘是否有破损
是否
已修好
7
其它情况说明

注：此表用于GPS接收机及其附件的检查，在内打"表示选择，由检查者和处理者负责填写；在每次开展复测工作使用前进行检查；光学对点器检查在作业期每天进行检验。
水准仪检查记录单
水准仪仪器号：
序
号
检查内容及标准
状态
处理
1
水准仪是否有计量检定合格证书
八否
停用
2
调焦镜运行正确性的检验是否合格
八否
C已校正
3
水准仪概略水准器是否满足要求
八否
C已校正
4
照准部旋转使用正确性的检验。照准部旋转 轴正确，各位置气泡读数较差不应超过1格。
八否
C已校正
5
水平微动螺旋能正常使用。
八否
C已校正
6
定期i角检查是否满足（小于15"）
八否
停用
7
一对标尺零点不等差满足要求（小于0.1mm ）
八否
停用
8
电池及充电器是否完好
八否
C已更换
9
读卡器及存储卡是否完好
八否
C已更换
1
0
三角架及其他附件是否完好
八否
C已更换
1
1
仪器外观、开关及键盘是否有破损
是酩
C已修好
i角检查记录
检查日期
i角值（”）
检查日期
i角值（”）

注：此表用于水准仪及其附件的检查，在内打"表示选择，由检查者和处理者负责填写；水准仪i角检查在开始使用时每日检查，在作业7日后，待i角稳正后每15天检校一次。
本检查表在作业前首次填与，i角检查记录按日期填入表中。
新建郑州至周至阜阳铁路（安徽段）
GPS测量手簿

单位:

工程项目：

点名

观测员

天线高度
测前

观测日期

接收机号

测后

开机时间

关机时间

平均

工程项目：
GPS测量手簿
点名

观测员

天线高度
测前

观测日期

接收机号

测后

开机时间

关机时间

平均

单
位

备注

单位自行设定~~G P S测量手簿格式，
但测量手簿应包含上表所列的全部
