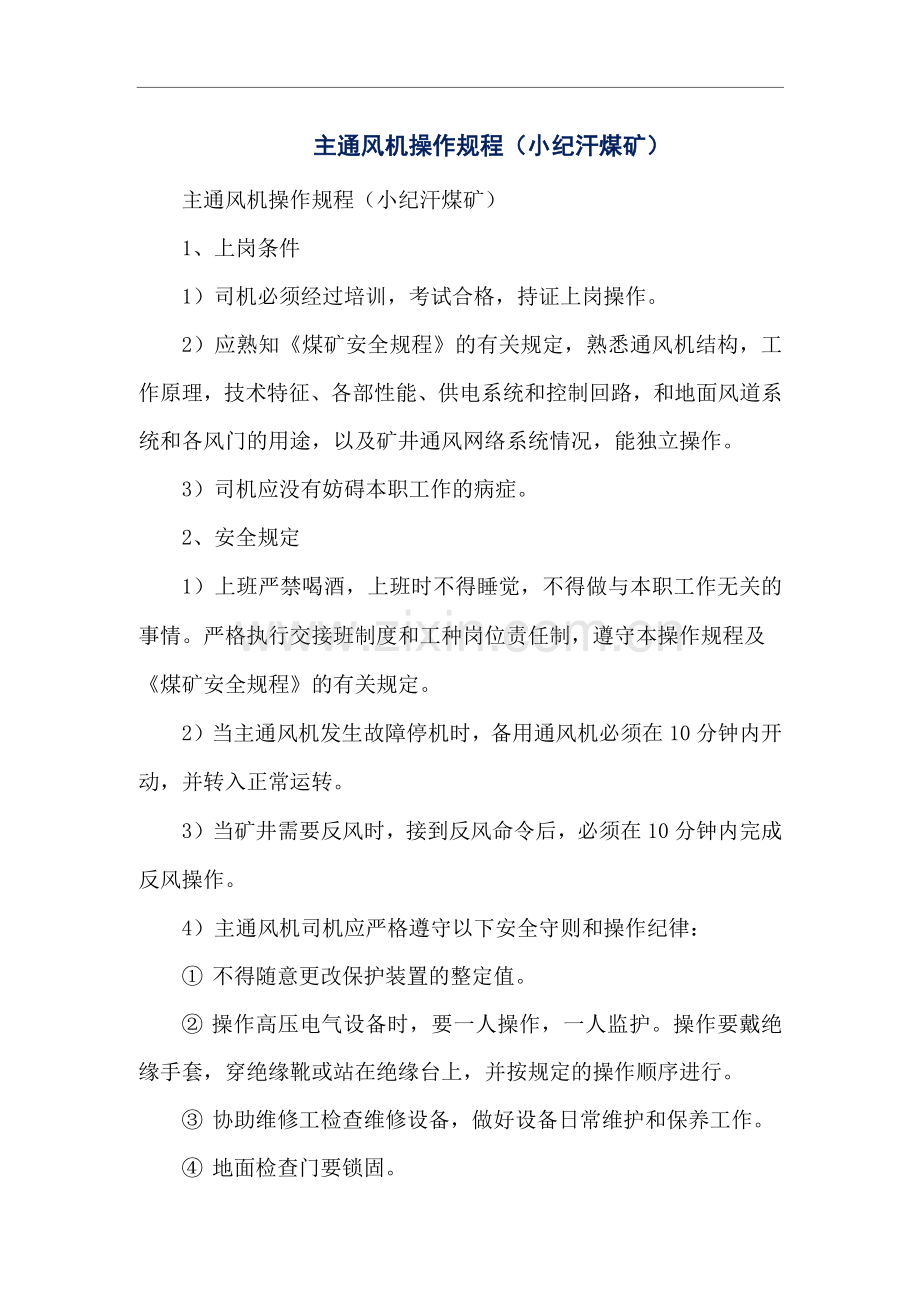

主通风机操作规程（小纪汗煤矿）
主通风机操作规程（小纪汗煤矿）
1、上岗条件
1）司机必须经过培训，考试合格，持证上岗操作。
2）应熟知《煤矿安全规程》的有关规定，熟悉通风机结构，工作原理，技术特征、各部性能、供电系统和控制回路，和地面风道系统和各风门的用途，以及矿井通风网络系统情况，能独立操作。
3）司机应没有妨碍本职工作的病症。
2、安全规定
1）上班严禁喝酒，上班时不得睡觉，不得做与本职工作无关的事情。严格执行交接班制度和工种岗位责任制，遵守本操作规程及
《煤矿安全规程》的有关规定。
2）当主通风机发生故障停机时，备用通风机必须在10分钟内开动，并转入正常运转。
3）当矿井需要反风时，接到反风命令后，必须在10分钟内完成反风操作。
4）主通风机司机应严格遵守以下安全守则和操作纪律：
① 不得随意更改保护装置的整定值。
② 操作高压电气设备时，要一人操作，一人监护。操作要戴绝缘手套，穿绝缘靴或站在绝缘台上，并按规定的操作顺序进行。
③ 协助维修工检查维修设备，做好设备日常维护和保养工作。
④ 地面检查门要锁固。

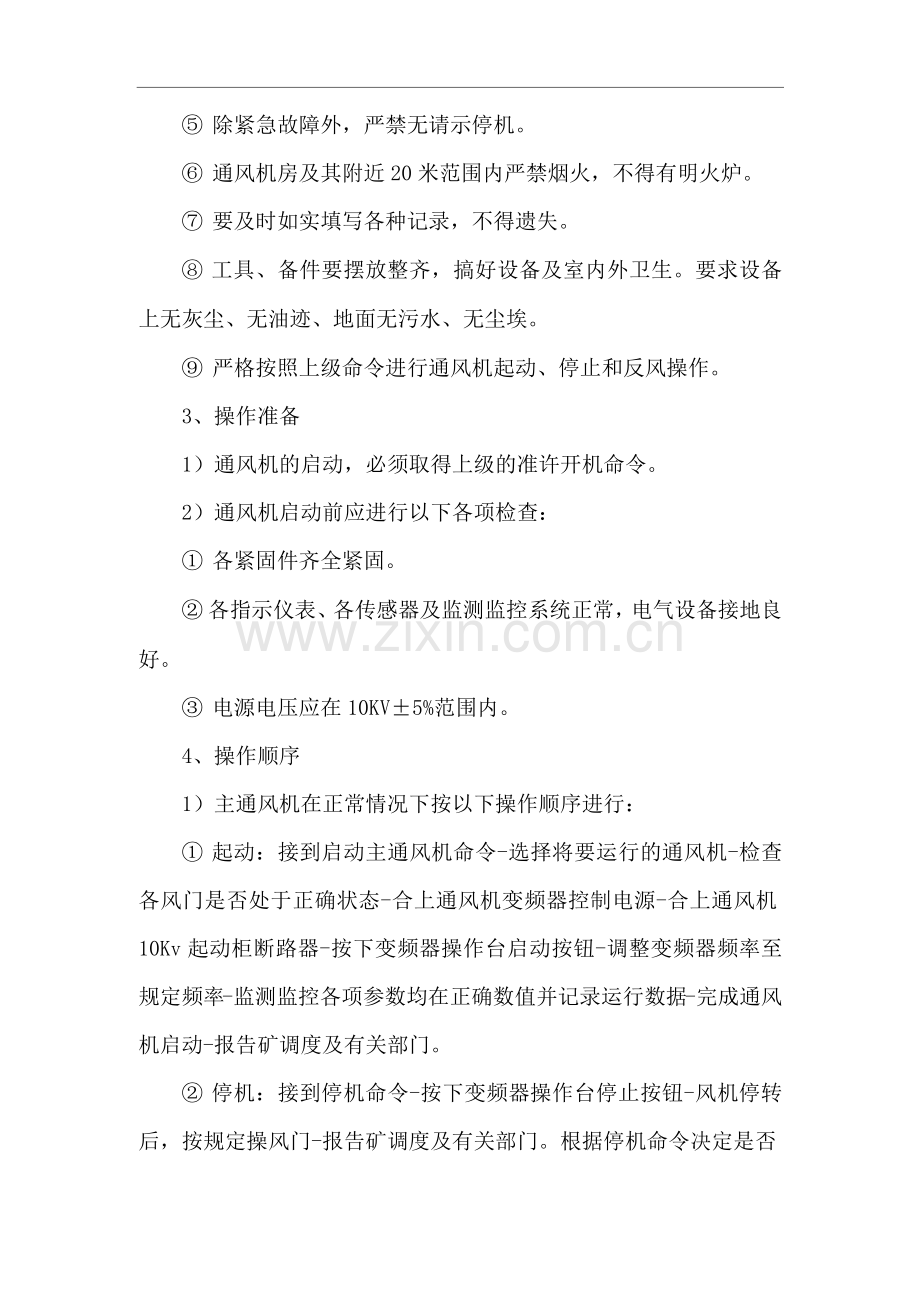

⑤ 除紧急故障外，严禁无请示停机。
⑥ 通风机房及其附近20米范围内严禁烟火，不得有明火炉。
⑦ 要及时如实填写各种记录，不得遗失。
⑧ 工具、备件要摆放整齐，搞好设备及室内外卫生。要求设备上无灰尘、无油迹、地面无污水、无尘埃。
⑨ 严格按照上级命令进行通风机起动、停止和反风操作。
3、操作准备
1）通风机的启动，必须取得上级的准许开机命令。
2）通风机启动前应进行以下各项检查：
① 各紧固件齐全紧固。
② 各指示仪表、各传感器及监测监控系统正常，电气设备接地良好。
③ 电源电压应在10KV±5%范围内。
4、操作顺序
1）主通风机在正常情况下按以下操作顺序进行：
① 起动：接到启动主通风机命令-选择将要运行的通风机-检查各风门是否处于正确状态-合上通风机变频器控制电源-合上通风机10Kv起动柜断路器-按下变频器操作台启动按钮-调整变频器频率至规定频率-监测监控各项参数均在正确数值并记录运行数据-完成通风机启动-报告矿调度及有关部门。
② 停机：接到停机命令-按下变频器操作台停止按钮-风机停转后，按规定操风门-报告矿调度及有关部门。根据停机命令决定是否
开起备用风机，如需开动备用风机时按上述起动顺序操作。不开备用风机时，应打开井防爆门和有关风门，以充分利用自然通风。
2) 10KV配电柜送电具体操作要求：
① 首先，检查所有的手车的二次插头是否插好，再检查配电柜前后门是否关好。检查通风机起动柜I和11接地开关断开。然后将开关柜手车摇到工作位置。检查手车是否到位，可以通过开关状态显示器来判断。
② 采用10Kv电源进线I和II(AH1,AH10)分列运行时，首先把联络柜(AH5)断路器分断，再将进10Kv电源进线I或II(AH 1或AH2)断路器合上。
③ 采用10Kv电源进线I或II(AH 1或AH10)时，使用进线I或I热备用运行方式时，把进线I (AH1)或I断路器合上，把联络柜(AH5)断路器合上。(注意：进线I或I在母联合闸时只能使用一
回供电，在具体倒闸操作时，要防止正在运行的风机停机。)
3) 变频器操作台的操作
① 先将变频器的控制电源送电，再将通风机起动柜I或I断路器合闸，确认变频器控制方式选择远方控制。
② 待操作台上电，5秒后，将变频器调节旋钮旋至运行预定频率，按下“启动”按钮，变频器从“0Hz”启动，经加速时间加速到给定频率(频率给定数显表显示值)，并保持在给定频率持续输出；当需要停止变频器时，按“停止”按钮，变频器从给定频率经过减速时间停止输出。

③ 当风量需要调节时，调节面板上的“频率给定”电位器，频率的给定量以“频率”数显表为准。
④ 当需要让变频器反向输出（做反风试验）时，在变频器无输出的情况下，先旋转“正反转”开关，看到“反转”指示灯亮后，再按“起动”按钮，变频器按反向输出运行，经加速时间加速到给定频率。
⑤ 当遇有紧急情况需要快速停止变频器输出时，请按下“急停”按钮（注：请勿用“急停”按钮代替“停止”按钮）。
4）注意事项：
① 面板上的“运行电流”为变频器的输出给电机的电流。在变频器输入电源及控制电源正常时，“运行电流”数显表显示为“0”控制电源（380V）失电时，操作台上的“运行电流”数显表的显示为“-15”，为正常情况。
② 当变频器报警时，面板上的“报警”灯点亮，但不影响变频器输出，报警原因在变频器面板上有显示;当变频器故障时，面板上的“故障”灯点亮，同时变频器停止输出，故障原因在变频器面板上有显示。
③ 当变频器发生重故障时，变频器的重故障继电器输出，直接控制10KV断路器分闸线圈，使高压开关柜跳闸，变频器主回路断电。
④ 面板上的“电机温度”为两台对旋风机电机的定子温度。当任意一台电机温度超过设定温度（130° C）时，面板上的“电机超

温”灯点亮。
⑤ 变频器连续两次起动的间隔时间应为2分钟以上，即在停止变频器后的2分钟内启动按钮无效。
⑥ 在未接到反风命令时，操作人员严禁将正反转按钮拨动至反转位置。（如果在正常运行的情况下，旋转“正反转”开关，变频器正常运行，转向及输出无变化。）
5）主通风机应进行班中巡回检查：
⑴巡回检查时间每小时一次。
⑵巡回检查主要内容：
① 主通风机各转动部位应无异响和异常震动及喘振。
② 10Kv配电柜、变频器装置正常。
③ 在线监测监控系统各项参数指示正常，轴承温度不超过
80°C ;电动机温度不超过130°C ;电机电流不超过规定值；电压在10KV ±5%范围内；变频器室内温度不超过40 C。
④ 随时注意在线监测系统的负压、风量变化情况，发现异常应及时向矿调度汇报。
巡回检查内容及发现问题处理结果要及时填入运行日志。
6）主通风机司机日常维护内容：
① 主通风机电机轴承应用3#锂基润滑脂润滑，油量符合规定，并定期换油。
② 备用通风机必须经常保持完好状态。
③ 每3个月进行一次轮换运行，最长不超过半年。

④ 轮换超过一个月的备用通风机应每月空运转一次，每次不少于一小时，空运转时打开蝶阀后的检查门。以保证备用通风机正常完好，可在10分钟内投入运行。
5、特殊操作
1）主要通风机紧急停机操作：
① 直接按下变频器操作台急停按钮，如不起作用直接分断10Kv通风机馈线柜断路器。
② 立即报告矿调度室和主管部门。
③ 按矿调度室命令，开启关闭有关风门，开启备用通风机。
④ 双回路电源失压自动停机时，立即报告调度室和主管部门，待故障排除或恢复供电后再行开机。
2）主要通风机有以下情况之一时，允许现先停机后报告：
① 通风机有严重异响或非正常震动。
② 电动机冒烟冒火。
③ 蝶阀失灵关闭，无法立即恢复。
④ 其它紧急事故或故障。
3）主要通风机的反风操作：
① 反风应在矿长或总工程师直接指挥下进行。
② 停止当前通风机运转。
③ 用配重块将防爆盖固定牢固，风门保持原状不变。
④ 待电动机停稳后，将变频器操作台正反转按钮打至反转位置，再按下起动按钮，直接反转起动通风机，根据风量及负压调节

运行频率至预定频率。
4）在更换备用通风机做空转试验时，需按现场的正确指令进行，并确保其蝶阀的关闭，蝶阀后侧的检查门处于打开状态。
6、收尾工作
1）做好当班风机运行记录和工作日志。
2）将存在问题向接班司机认真交代清楚。
