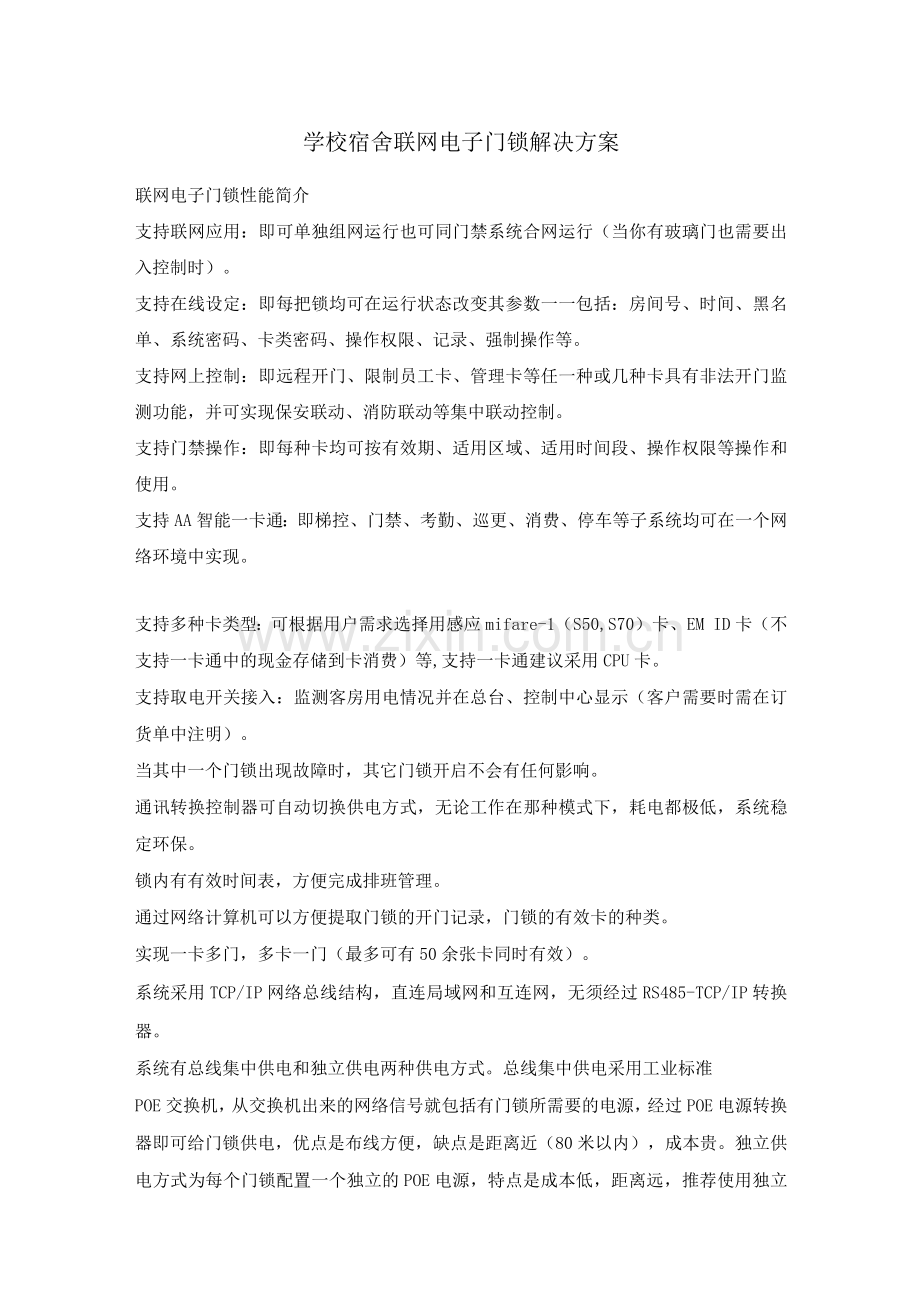

学校宿舍联网电子门锁解决方案
联网电子门锁性能简介
支持联网应用：即可单独组网运行也可同门禁系统合网运行（当你有玻璃门也需要出入控制时）。
支持在线设定：即每把锁均可在运行状态改变其参数一一包括：房间号、时间、黑名单、系统密码、卡类密码、操作权限、记录、强制操作等。
支持网上控制：即远程开门、限制员工卡、管理卡等任一种或几种卡具有非法开门监测功能，并可实现保安联动、消防联动等集中联动控制。
支持门禁操作：即每种卡均可按有效期、适用区域、适用时间段、操作权限等操作和使用。
支持AA智能一卡通：即梯控、门禁、考勤、巡更、消费、停车等子系统均可在一个网络环境中实现。
支持多种卡类型：可根据用户需求选择用感应mifare-1（S50,S70）卡、EM ID卡（不支持一卡通中的现金存储到卡消费）等,支持一卡通建议采用CPU卡。
支持取电开关接入：监测客房用电情况并在总台、控制中心显示（客户需要时需在订货单中注明）。
当其中一个门锁出现故障时，其它门锁开启不会有任何影响。
通讯转换控制器可自动切换供电方式，无论工作在那种模式下，耗电都极低，系统稳定环保。
锁内有有效时间表，方便完成排班管理。
通过网络计算机可以方便提取门锁的开门记录，门锁的有效卡的种类。
实现一卡多门，多卡一门（最多可有50余张卡同时有效）。
系统采用TCP/IP网络总线结构，直连局域网和互连网，无须经过RS485-TCP/IP转换器。
系统有总线集中供电和独立供电两种供电方式。总线集中供电采用工业标准
POE交换机，从交换机出来的网络信号就包括有门锁所需要的电源，经过POE电源转换器即可给门锁供电，优点是布线方便，缺点是距离近（80米以内），成本贵。独立供电方式为每个门锁配置一个独立的POE电源，特点是成本低，距离远，推荐使用独立供电方式。

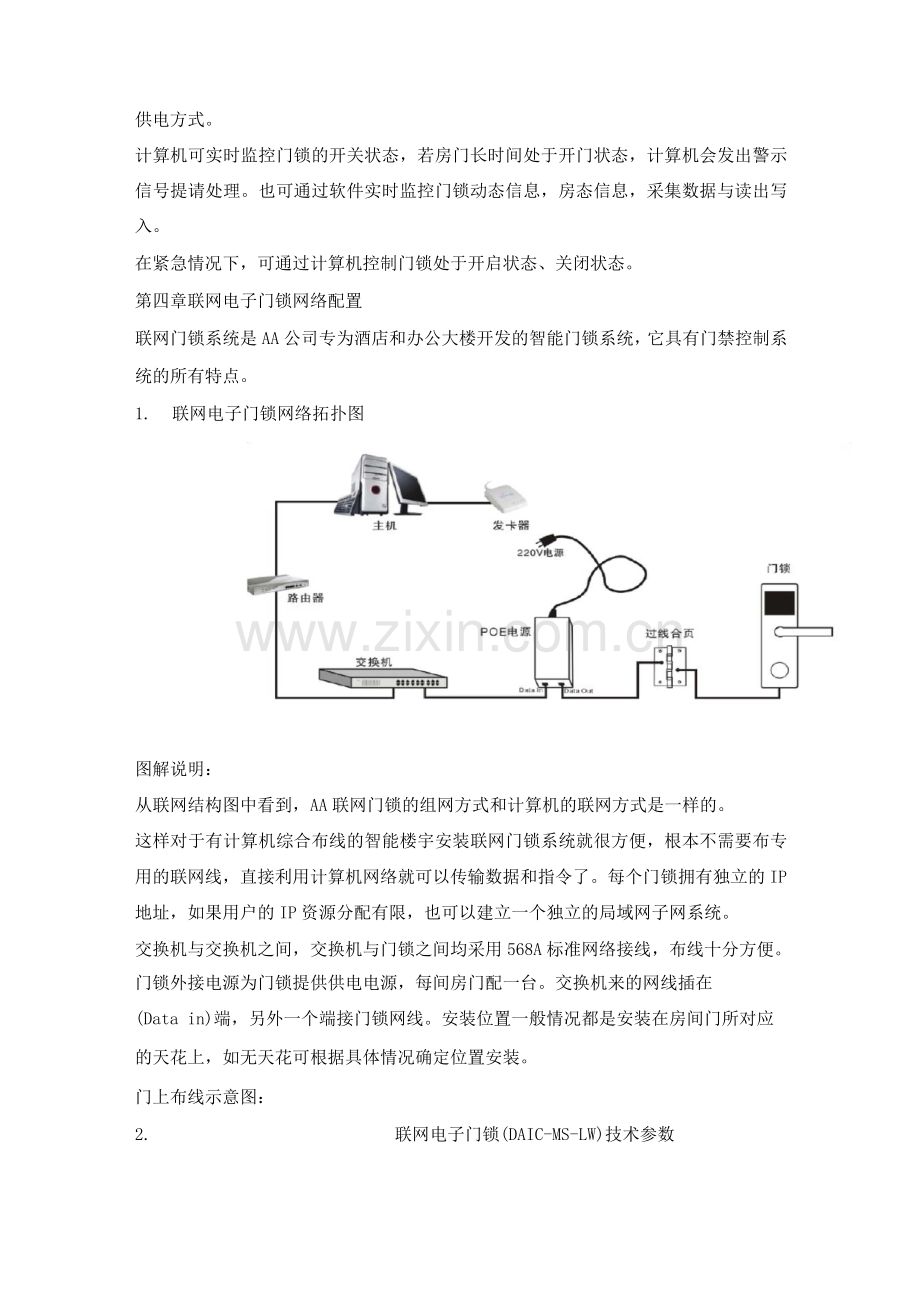

计算机可实时监控门锁的开关状态，若房门长时间处于开门状态，计算机会发出警示信号提请处理。也可通过软件实时监控门锁动态信息，房态信息，采集数据与读出写入。
在紧急情况下，可通过计算机控制门锁处于开启状态、关闭状态。
第四章联网电子门锁网络配置
联网门锁系统是AA公司专为酒店和办公大楼开发的智能门锁系统，它具有门禁控制系统的所有特点。
1. 联网电子门锁网络拓扑图

图解说明：
从联网结构图中看到，AA联网门锁的组网方式和计算机的联网方式是一样的。
这样对于有计算机综合布线的智能楼宇安装联网门锁系统就很方便，根本不需要布专用的联网线，直接利用计算机网络就可以传输数据和指令了。每个门锁拥有独立的IP地址，如果用户的IP资源分配有限，也可以建立一个独立的局域网子网系统。
交换机与交换机之间，交换机与门锁之间均采用568A标准网络接线，布线十分方便。
门锁外接电源为门锁提供供电电源，每间房门配一台。交换机来的网线插在
(Data in)端，另外一个端接门锁网线。安装位置一般情况都是安装在房间门所对应的天花上，如无天花可根据具体情况确定位置安装。
门上布线示意图：
2. 联网电子门锁(DAIC-MS-LW)技术参数
标准五舌继机械锁胆参数：
适用门厚34mm - 60mm
门边宽度110mm
门边距70mm
外形尺寸 门锁尺寸：245 x80 x20 (mm)
重量3.0kg
电源12V DC
4节5号碱性电池
电源电压5V〜6.6V
欠压指示当工作电压在4V±0.2V时,门锁将发出报警声。
工作温度-20°C〜60°C
读卡频率13.56MHZ
静态工作电流 外电源供电时小于20MA，电池供电时小于2 ^A
电机启动电流小于3MA
有效开锁时间3〜6秒
抗静电干扰能力T5KV
执手抗轴向静拉力大于1373N
执手抗径向载荷大于1373N
锁扣板上锁舌孔抗侧向静拉力大于1960N
方锁舌抗轴向静压力大于980N
方锁舌抗侧向静压力大于1960N
斜锁舌抗侧向静压力大于1470N
开锁记录408条以
卡型Mifare 1 S50读写卡)
容量8K位EEPROM 分为16个扇区，每个扇区为4块，每个扇区有独立的两组密钥可分别控制读写操作，每块16个字节，以块为存取单位特征无电源，自带天线，内含加密控制逻辑和通讯逻辑电路，每张卡有唯一序列号，为32位
数据保存＞10年
操作寿命＞ 1.0次
重量1.8g
工作温度-20°C〜50°C
工作湿度90%
体积 85mm （长）54mm （宽）41 （高）mm
工作频率13.56Mhz
通讯速度106KBPS
读写距离2.5〜10Cm
封装方法集成电路封装在PVC内部
机械冲击具有防冲突机制，支持多卡操作
适用门厚度 40mm - 55mm
材质及加工工艺：不锈钢、铜、锌合金等精密模型压、铸。
表面处理：沙金、钛金、镀珞、不锈钢、铜拉丝、原铜扫沙等。
开门时间：1-6秒。
TCP/IP通讯方式：10M/1M 自适应
DHCP动态分配IP技术：无须手动设置ip使用先进的技术，动态分配地址，自动识别技术，便于安装维护。
灵活性：用户可以组建VLAN （虚拟局域网），进行部分组控制。
供电方式：POE外接电源和门锁内备用电池两用供电方式；正常工作时由POE电源供电，当系统停电时门锁自动切换成备用电池供电方式，此时门锁系统自动关闭通讯模块，进入低功耗工作状态，以节省电源，除了不能通讯外，其他功能不受影响，可正常刷卡开关门，门锁内保存的信息部不受影响；重新来电后，门锁系统自动切换成POE供电方式，TCP/IP通讯模块自动打开，进入正常工作状态。门锁采用外接DC12 V由门锁外接POE电源供电，每一路的电源是独立的，即使一路有故障，不影响其他的控制器电源，施工非常方便。
工作环境温度：摄氏0 -50度
工作电流：通讯时电流小于3MA
感应距离小于40mm
3. 门锁外接电源(DAIC-MS-P )技术参数：

门锁控制器供电DC12V
工作环境温度：摄氏0 -50度。
电流小于5MA
交换机技术参数：
输入AC220V
通讯协议：国际标准协议
根据每个楼层房间数量可灵活配置不同端数的网络交换机。
5.电脑与门锁交换的信息：
开门以后，门锁将开门过程中的各种状态通过网络上传给电脑。电脑实时监控门锁的状态，并通过网络发出控制指令。门锁在接受到指令后作出相应的动作。电脑对每一事件进行记录以便查询。
电脑可以向指定的门锁发送以下指令：
设置和取消某类卡的开门权限:通知某个门锁在某个时间段内允许或不允许某类卡片开门。
中心控制开门：电脑直接发送开门的指令，使门锁开启。
设置和读取门锁内部时钟：电脑可发送指令，调整门锁内部的时钟。
读取门锁状态：电脑可以随时读取门锁的状态。
读取开门记录：读取存储在门锁内的开门记录，包括卡号、时间。
根据实际情况，门可能处于三种状态：门开着、门关闭着、门没有关好，门锁内的触点开关能实时检测这三种状态。其中，门没有关好是指门靠着门框，但是锁没有锁上。

6.联网电子门锁系统配置：
感应电子门锁
门锁控制器
通讯转换控制器及电源装置
发卡系统：系统管理软件
通过TCP/IP通讯，下载参数、读取数据
感应卡片：非接触式IC卡。
过线器
通讯附件：交换机用户可自备）
联网锁新功能
联网锁的发卡功能与非联网的单机门锁管理系统兼容，并在此基础上新增以下功能：实时监控、数据采集、待操作卡片、远程开门、常开门、关门等。
