镇海电气工程施工方案.docx

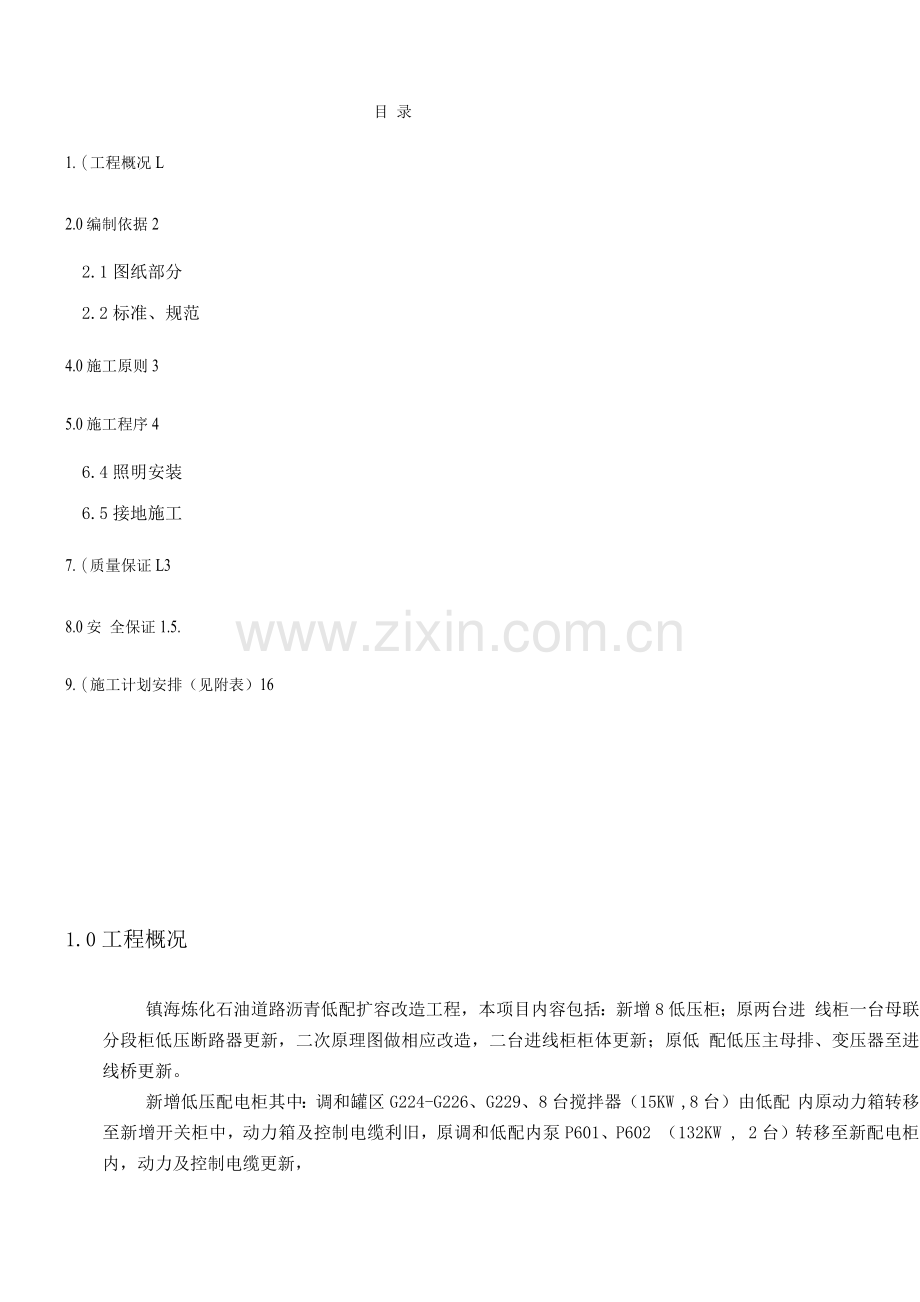

目 录
1.（工程概况L
2.0编制依据2
2.1图纸部分
2.2标准、规范
4.0施工原则3
5.0施工程序4
6.4照明安装
6.5接地施工
7.（质量保证L3
8.0安 全保证1.5.
9.（施工计划安排（见附表）16
1.0工程概况
镇海炼化石油道路沥青低配扩容改造工程，本项目内容包括：新增8低压柜；原两台进 线柜一台母联分段柜低压断路器更新，二次原理图做相应改造，二台进线柜柜体更新；原低 配低压主母排、变压器至进线桥更新。
新增低压配电柜其中：调和罐区G224-G226、G229、8台搅拌器（15KW ,8台）由低配 内原动力箱转移至新增开关柜中，动力箱及控制电缆利旧，原调和低配内泵P601、P602 （132KW , 2台）转移至新配电柜内，动力及控制电缆更新，

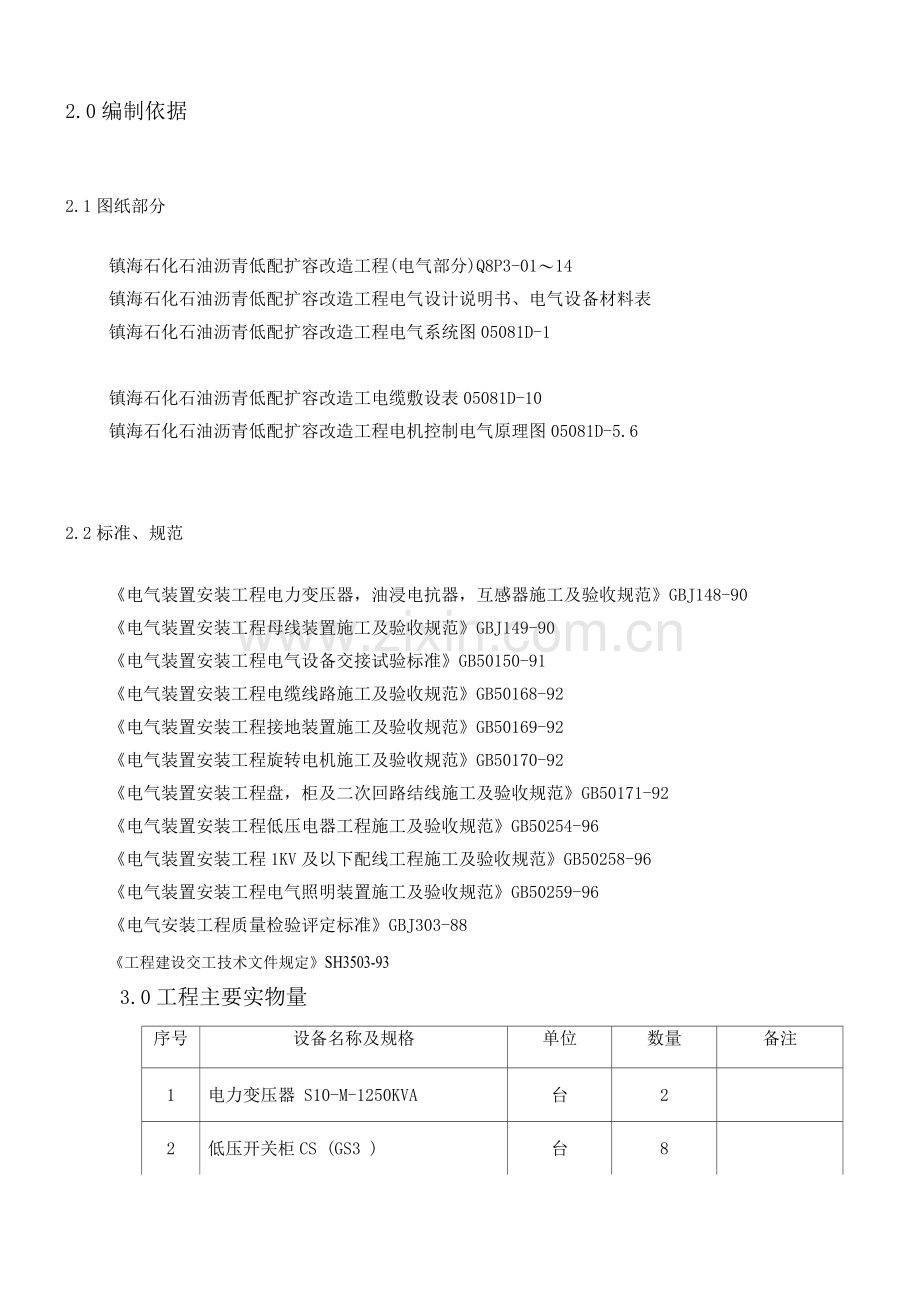

2.0编制依据
2.1图纸部分
镇海石化石油沥青低配扩容改造工程(电气部分)Q8P3-01〜14
镇海石化石油沥青低配扩容改造工程电气设计说明书、电气设备材料表
镇海石化石油沥青低配扩容改造工程电气系统图05081D-1

镇海石化石油沥青低配扩容改造工电缆敷设表05081D-10
镇海石化石油沥青低配扩容改造工程电机控制电气原理图05081D-5.6
2.2标准、规范
《电气装置安装工程电力变压器，油浸电抗器，互感器施工及验收规范》GBJ148-90
《电气装置安装工程母线装置施工及验收规范》GBJ149-90
《电气装置安装工程电气设备交接试验标准》GB50150-91
《电气装置安装工程电缆线路施工及验收规范》GB50168-92
《电气装置安装工程接地装置施工及验收规范》GB50169-92
《电气装置安装工程旋转电机施工及验收规范》GB50170-92
《电气装置安装工程盘，柜及二次回路结线施工及验收规范》GB50171-92
《电气装置安装工程低压电器工程施工及验收规范》GB50254-96
《电气装置安装工程1KV及以下配线工程施工及验收规范》GB50258-96
《电气装置安装工程电气照明装置施工及验收规范》GB50259-96
《电气安装工程质量检验评定标准》GBJ303-88
《工程建设交工技术文件规定》SH3503-93
3.0工程主要实物量
序号
设备名称及规格
单位
数量
备注
1
电力变压器 S10-M-1250KVA
台
2

2
低压开关柜CS (GS3 )
台
8

3
原低压开关柜改造
台
15

4
单管应急荧光灯YJD901-115. 1X40W
套
2

5
单管应急荧光灯 D-YJD112
2X40W
套
2

6
低压电力电缆 ZR-YJV22-0. 61KV-3X185
米
565

7
控制电缆
米
750

ZR-KV22-0.45).75KV-7X2.5
米
563

米
40

米
683

ZR-DJVPVRP-0.45KV/.75KV-4X2X2.5
米
683

8
导线 BV-0./2.5
米
2

9
暗装照明开关
只
2

10
铝合金走线槽
根
10

11
低压绝缘垫黑色5MMH
米
2

4.0施工原则
4.1 以设计图纸为准，按照施工方案和技术措施精心施工，施工质量全部达到优良标准。
4.2 以电气安装工程质量检验评定标准(GBJ303-88)为依据，认真细致地作好工程质量管理， 把住五关，即电工资质关.施工组织程序关.设备及原材料检验关.标准仪表及试验设备校验 关.隐蔽工程检查确认关。
4.3 电气工程应遵循先地下.后地上，先土建.后安装的原则。施工过程中，要加强统筹安排， 抓住主要矛盾，灵活机动施工力量，见缝插针保控制点。
4.4 土建工程施工中，安装电工要及早介入，密切配合土建，作好预埋.预留工作，接地工程
一…¥ 3
~~及地下保护管要在地下管网和设备基础完工后，创造条件先上，在土建做地坪前施工测试完毕。 4.5变压器一旦具备安装条件，应抓紧设备安装及电气试验工作。变压器要求提前竣工投电，确保 电机试运及仪表联校用电。
4.6及时进行工程质量检查及评审工作，并积极配合好甲方的监督检查，坚持隐蔽工程必须经工程 监理方验收签字。按有关规定，认真做好工种之间.工序之间的交接验收，办好中间交接手续。
4.7对关键项目的安装.调试，要编制专项方案指导施工。
4.8施工过程中及时做好各种原始记录，试验数据要准确齐全。交工资料及时整理成册，做到和工 程同步，装置出产品，交工资料归档。
4.9电缆敷设应待电气设备基本安装完.桥架及保护管安装完后，集中力量一次性敷设完毕。
5.0施工程序
5.1方案一
1 施工准备停电前我们施工单位要办好施工作业票、火票、用电票票证办里齐 全方可施工。
2 道路沥青扩容改造我们在低配室西墙根展设一个临时电源点.需要设制一个临 时的展设棚.放至临时展设设备
3 一段改造前，要从2号变压器低压引出线与低压母线桥的搭接处引出电源，设 1号临时电源箱.改造时换至必保回路.
4 设1号电源箱时，2号变压器要停电这时1号变压器要带两段全部负荷.时间 大约2小时在这段时间里，请道路沥青车间注意.
5 一段停电改造时，2号变压器要带二段所有负荷和原一段上4台电伴热.P4 0 1回路.2号变压器能否承担需电气部确认.
6 一段停电改造前，我们把4台电伴热和P401/1回路，改至到1号临时电 源箱.（每个回路改至大约2小时）.
7 一段停电改造时，我们又从新增的变压器低压引出线与低压母线桥的搭接处 引出电源，设2号临时电源箱供二段改造时换至二段必保负荷.一段停电后把一 段所有动力和控制电缆拆除作好标记放到电缆沟里保护好。把原有的盘柜和一号 变压器拆除后，交给土建施工.
8 土建施工完后，我们把原柜和新柜安装完恢复所有电缆.安装母线桥上2套后 检查确认无误后方可送电试车..
9 在把原一段上4台电伴热和P401/1回路改至到2号临时电源箱里.保证母联柜
母线改造的两天时间里确保生产部分正常运行.（每个回路改至大约2小时）
10 二段改造前要把：P4 0 1/2 直流屏电源 照明盘12B中所有照明和调 和低配电源（包括P301 P 3 0 3 仪表电源 沥青地磅系统）都改至到2号 临时电源箱里.保证母联柜母线改造的两天时间里确保生产部分正常运行.（每个 回路改至大约2小时）
11 二段改造前我们还要把，P108换至到一段7号柜5回路P 3 0 6或P307改至到一段1号2回路上保证两回路生产正常.（每个回路改至大约2小时）
12 二段停电后把二段所有动动力和控制电缆拆除作好标记放到电缆沟里保护好。 把原有的盘柜和二号变压器拆除后，交给土建施工.
13 土建施工完后，我们把原柜和新柜安装完恢复所有电缆.安装母线桥2套.后 检查确认无误后方可送电试车...
14 两段改造完后全部停电两天母联柜母线改造
15 道路沥青扩容改造全部完成后把换至到临时电源箱里所有回路恢复原来的回 路上.
16 两段全部改造完后，用2号变压器带全部负荷，停1号变压器拆除2号临时 电源箱
17 设临时电源箱所需材料：
(1)
总开关
DZ101-630/330A 空气开关
4
个
(2)
分开关
DZ101-4/250A 空气开关
4
个
(3)
分开关
DZ101-250/150A 空气开关
4
个
(4)
分开关
DZ101-1 / 50A 空气开关
1
0个
(5)
交流接触器
CJ20-63
4
个

CJ20-40
2
个
(6)
热继电器

4
个
(7)
电缆 ZRY-02 6/1KV6 - 3x240+1x95mm 22

50米

ZRY-02 6/1KV6 - 3x35+1x16mm

20 0米

ZRY-02 6/1KV6- 3x952

30米

ZR-KVV220. 4/0. 75KV-7X1.血m2

30米
(8)
多股电源线
35mm 2

5米
(9 )
导线
BV-0. /1.5mm 2
2米

(10)
端子排

20 个

(11)
角钢
L40x5
30米

L30x4
50米

(12)
电木板
5mm
12 m22

5

湛江炼油改扩建工程
(13)
螺丝
12mm
50套

10mm
50 套

6 mm
50 套

5 mm
50 套
(14)
铜终端
240mm 22
50 个

150 mm 2
50个

35 mm 2
2个

50 mm 22
50个
以上所需要的材料由甲方供给

5.2方案二
1 施工准备停电前我们施工单位要办好施工作业票、火票、用电票票证办 里齐全方可施工。
2 道路沥青扩容改造我们在低配室西墙根展设一个临时电源点.设制一个 临时的展设棚.放至临时展设设备.（脚手架帆板设制。大约40平方米。）
3 设一个临时的变压器（8OOKVA）.从道路沥青高压配电所备用回路 引至高压电源.
4 设一个临时电源集装箱能满足一段二段改造时，炼油二部提出的如下供
电负荷正常运转.P401/1、 P401/2、P1O8、 P3O
6、 P3O7、P3O1、P3O3、 仪表电源、直流盘电源、4
个电伴热、照明柜12B中所有照明、沥青地磅系统。（电源集装箱，630A 空气开关4个、4A空气开关4个、照明控制柜一个10回路’电机控制柜 2回路。调和低配电源接到临时变压器出线端或630A空气开关上施工时间2 小时）
5 一段停电改造前，把4台电伴热换至电源集装箱里4个4A空气开关 上和P 4 O1 / 1回路改至到电源集装箱内电机控制柜1回路（每个回路施 工改至大约2小时）.
6 一段停电后把一段所有动力和控制电缆拆除作好标记放到电缆沟里保 护好。把原有的盘柜和一号变压器拆除后，交给土建施工.
7 土建施工完后，我们把原柜和新柜安装完恢复所有电缆.安装母线桥套 后.三级检查确认.送电.回路运转.
8 二段改造前要把：P4O1/2回路改至到电源集装箱内电机控制柜 2回路。直流屏电源 照明盘12B中所有照明改至到电源集装箱中照明控 制柜。调和低配电源（包括P3O1 P3O3 仪表电源 沥青地磅系统）
改至到临时变压器出线端或电源集装箱630A空气开关上确保生产部分运行 正常.（每个回路施工改至大约2小时）
9 二段改造前我们还要把，P108换至到一段7号柜5回路
P 3 0 6或P 3 0 7改至到一段1号2回路上保证两回路生产正常.（每个 回路施工改至大约2小时）
10
二段停电后把二段所有动力和控制电缆拆除作好标记放到电缆沟里保
护好
l把原有的盘柜和一号变压器拆除后，
交给土建施工.
11
土建施工完后，我们把原柜和新柜安装完恢复所有电缆.安装母线桥2
套
后三级检查确认.送电.回路运转.

12
两段改造完后全部停电两天时间母联柜母线改造，确保能够P401/1、2调
和低配电源、4个电伴热、和直流屏供电。

13
道路沥青扩容改造全部完成后把换至到临时电源箱里所有回路恢复
原来的路上.

14
拆除所有的临时电源箱 变压器 所有电缆.
15
设临时电源箱所需材料：

(1)
总开关DZ101-630/330A空气开关
4 个
(2)
分开关DZ101-4/250A空气开关
4个
(3)
分开关DZ101-250/150A空气开关
4个
(4 )
分开关DZ101-1 / 50A空气开关
10个
(5)
交流接触器CJ20-63
4 个

CJ20-40
2个
(6)
热继电器
4 个
(7)
电缆ZRY-02 6/1KV6 - 3x240+1x95mm 22
5 0米

ZRY-02 6/1KV6- 3x35+1x16mm
20 0米

ZRY-02 6/1KV6- 3x952
30米

ZR-KVV220. 4/0. 75KV-7X1.血m2
30米
(8)
多股电源线35mm 2
5米
(9 )
导线BV-0./1.5m
2米
(10)
端子排
20 个
(11)
角钢L40x5
30米

L30x4
50米
(12)
电木板5 mm
12 m2
(13)
12mm
50套

10mm
50套

6 mm
50套

5 mm
50 套
(14)
铜终端
240mm 22
50 个

150 mm 2
50个

35 mm 2
2个

50 mm 22
50个
(15)
变压器
8 KVA
1台
(16)
高压电缆
3x95mm 2
1米
(17)
冷缩电缆头终端材料
3x95mm 2
2套

以上所需要的材料由甲方供给
6.0主要项目施工方法及要求
6.1变压器安装
6.1.1准备工作
(1) 预先熟悉变压器随机文件及相关施工图纸，核对变压器安装尺寸与基础相符， 确认变压器安装方位及各附件的安装方法。
(2) 变压器基础应水平，应验收合格。
(3) 准备好道木.滚杠.倒链.撬棍等安装设施。
6.1.2变压器运输
(1 )变压器在装卸和运输过程中，不应有严重的冲击和震动，要求运输倾斜角＜ 150,
吊绳夹角＜60。。
(2) 变压器在运输和停放期间应采取防潮措施。
6.1.3变压器检查
变压器到达现场后应进行开箱检验：
(1) 按出厂文件一览表清点技术文件应齐全。
(2) 按供货商拆卸一览表及装箱清单检查附件.备件应齐全，规格.数量应单上一致， 各种附件应有名牌及合格证。
(3) 外观应无锈蚀和机械损伤，所有套管应完好，无裂纹。
变压器器身检查项目按规范及厂家说明书进行。
6.1.4本体安装
(1) 变压器就位采用吊车吊装，安装过程中禁止出现倾斜和碰撞。
(2) 安装后的变压器外壳应可靠接地。
6.2盘柜安装
6.2.1准备工作
(1) 建筑专业应具备的条件
屋顶.楼板的施工完毕，不得有渗漏。室内地面工作结束，经验收合格。预 留孔洞等符合设计要求，门窗齐全。
(2) 基础槽钢施工完毕，其不直度.水平度偏差＜ 1/10，全长偏差＜5毫米，位 置误差及不平行度应＜5毫米。基础槽钢有明显的可靠接地。经质量监督部门检查. 验收合格。
6.2.2 盘柜的运输及现场搬运，应有防止翻转.倾斜及碰撞的措施。临时放置点应土壤 坚实，不阻碍交通，并且有防雨.防空中坠落物的措施。
安装应无震动.无磨擦吊装就位，吊绳夹角＜45。。
6.2.3 开箱检查验收运至现场的盘柜开箱后，应立即会同业主、监理方检查验收：
(1) 产品证明书和技术文件应齐全。
(2) 备品备件及拆卸件等的规格数量应和装箱单相符。
(3) 规格.型号及柜内元器件应符合设计要求。
(4) 漆层完好，无擦伤。柜上元器件无缺损。
6.2.4 安装过程中的检测项目：
a. 垂直度：每米小于1.5毫米；
b. 水平偏差：相邻两盘顶部小于2毫米，成列盘顶部小于5毫米；
c. 盘面偏差：相邻两盘边小于1毫米，成列盘顶部小于5毫米；
d. 盘间接缝：小于2毫米。
6.2.5 盘柜的电气调整.检查：
(1) 机械联锁.电气联锁动作准确.可靠。
(2) 开关推拉应灵活轻便，无卡阻.碰撞现象。
(3) 二次回路连接插件应接触良好。
(4) 绝缘器具无龟裂，盘柜漆层应完整无损伤。
(5) 外壳接地良好。
(6) 所有螺栓应紧固。
6.2.6柜体接地
柜体与基础槽钢应可靠连接，装有电气可开启门的接地，用导线将门上接地螺 栓与柜体可靠连接。
6. 3电缆施工
6.3.1 准备工作
(1) 熟悉图纸及《电缆敷设表》，书写电缆牌应清晰，写出电缆线路设计编号或电缆型 号规格及起止点，电缆牌刷清漆一遍。
(2) 检查现场
a.检查电缆敷设路经符合设计要求，电缆附属设施齐全完整，现场照明充足，安 全设施齐全。
b.对电缆桥架及保护管进行检查.验收，走向符合设计，安装牢靠，接地良好。
（3）选定电缆施放场地
运输.敷设方便，地面平整，且不属交叉作业区。
（4）领料
按电缆清册开出《领料单》领料。将所需电缆运至施放场地，按敷设顺序 前后，先近后远放置。将电缆盘按敷设顺序作出明显标记。
（5）检查绝缘
对所敷设电缆全部进行绝缘测量，并做好绝缘记录。高压电缆，当因密封 受伤等原因，怀疑其绝缘时应进行直流耐压试验并合格，直埋的电缆应进行直流 耐压试验并合格。
6.3.2 电缆的敷设
（1）检查电缆存放地点，施工现场达到敷设条件。
（2）人员配备
电缆敷设人员配备应合理，设专人负责安排预告所敷电缆的序号.起止 点.规格.型号及挂牌，电缆终点应有对现场比较熟悉的专人负责。电缆转弯 点.室内外分界点.竖井每两端应做好电缆固定工作。
（3）电缆敷设
用电缆架支撑起电缆盘正向转动施放。在敷设过程中应防止划破.扭伤 电缆，若发现有问题应及时处理并做好记录。
（4）电缆的排列应整齐.交叉少.弯度一致。
（5）电缆穿管
电缆穿管时应检查管内无积水杂物，穿管时为避免护层损伤，可采用无 腐蚀性润滑剂。每根电缆应单独穿入一根管内。
（6）电缆应在首末两端.转弯处及建筑物两端固定。
（7）在电缆首.终端头，电缆接头处装设电缆标志牌。
（8）电缆敷设完毕后，要作好以下工作：及时清除路经上杂物，将桥架盖板盖好。
电缆进入电缆沟.建筑物.盘柜以及穿入管时，出入.管均应进行放火封 堵。
6.3.3 电缆接线
（1）电缆上盘整理
桥架及支架上的电缆盘弯度一致，排列整齐。铠装电缆钢带不应进入盘 柜内，铠装钢带切断处的端部应用专用卡卡紧，高度一致，固定牢靠。
（2）电缆头制作
a. 高压电缆头制安应执行电缆头材料供货商的工艺要求。
b. 电缆头制作前绝缘检查应符合规范要求。用橡胶带包缠密实坚固，同一盘内应
一致，美观整齐。
C .电缆头制作应规范，芯线线束绑扎间距在70±10mm之间。绑扎应紧松适当， 均匀形成一致，避免受扎线过紧损坏芯线间绝缘。控制电缆芯线分线位置正 确，符合图纸位置要求。备用芯线预留长度至最远端子处，芯线长度应有适 当余量且余量一致。
（3）电缆接线
a. 动力电缆接线前复查回路正确，接线端子规格与芯线截面相符，压接牢靠，
相序正确。
b. 控制电缆接线前应先查线正确，线圈弯圈大小合适，向螺栓紧固方向（顺时
针）弯圈，紧固件应配置完好齐全。编号头齐全，方向正确，接线弯曲大 小弧度一致，平滑美观，每个端子接线＜2根，电气回路连接紧固可靠。
6.4照明安装
6.4.1 准备工作
熟悉图纸，确定线路走向及照明器具安装位置，按领料单领取相应规格.数量 的材料，核对灯具型号正确。
6.4.2 安装程序.方法
（1）低配内照明线路沿铝合金走线槽明设。荧光灯装于超槽盒底部，走线槽高为面高 3.3米。开关安装距地1.4米。
（2）铝合金线槽、钢管等正常不带电设备外壳均须可靠街地。
（3）照明器具安装a.灯具安装应牢固.美观，位置合理，便于维修。
成排灯具中心线偏差不大于5mm。
b.开关.插座安装高度符合图纸要求。
（4）照明接线：照明接线要按照照明系统图所标示的回路正确接线，不准随意更改回
路，以免引起三相负载不平衡。分线盒内的接线采用绞接并搪锡。
（5）绝缘测试： 用5V兆欧表测量每个回路绝缘电阻应＞ 0.5兆欧。
6.5接地施工
6.5.1 施工准备
（1）熟悉施工图纸。
（2）根据图纸领取相应规格.数量的材料。
（3）了解建筑及设备安装工作的施工进展情况。
6.5.2 地下接地装置的安装
（1）根据图纸要求的位置开挖接地沟，深度符合规范要求。
（2）按设计图纸标明的位置，与原接地装置可靠连接。
（3）将接地母线沿接地沟敷设，并依次与接地极焊接，其搭接面与长度及焊接质量符
合规范要求。接地线穿墙.过路或可能受到机械损伤的地方应穿管保护。
（4）对焊进行防腐处理。
（5）经有关部门验收合格后方可回填，回填土应是纯土，无杂物，夯实。
6.5.3明敷接地线安装
（1）接地线的敷设位置应便于检查，且不妨碍设备的拆卸和检修。
（2）接地母线连接采用焊接方式，其搭接面及长度.焊接质量符合规范要求。
（3）固定牢固可靠，整齐美观，支持点符合规范规定。
（4）与室外接地网连接不少于两点，连接可靠。
（5）焊作防腐处理。
（6）主接地网与厂房混凝土框架接地钢筋连接可靠,连接点数符合设计。
6.5.4接地电阻测量：
用接地电阻测试仪测量接地电阻值应符合要求。
6.6电气试验
电气工程能否一次投电试运成功，电气校调工作尤为重要。电气设备安装后，大部分 工作为电气试验工作，首先应做好各种仪表.继电器的单校.整定工作，并对各单体设备如: 变压器.开关.电机.电缆等进行分项试验，合格后再进行整组试验。对变频调速系统的试 验要严格按照调试方案进行。
6.7通电试运
（1）在系统或回路送电前，相应的安装及试验工作应完成并通知甲方检查确认。
（2）施工技术人员应根据图纸和相应的随机文件编写详细的通电试运方案，报甲方审批后， 严格按方案进行操作。
（3）回路的送电试运应有甲方代表在场。
（4）电机空转2小时，方向应正确。负载运行时间随机泵专业定。检查振动并测试运行电 流。如温升过高，需检查轴承。
（5）试运过程中如有异常情况发生应立即停电，查明原因并处理完后，才允许再次试运。
（6）经试运合格的电气设备经甲方认可后，该设备连同回路及系统一起移交生产，我公司 负责保运。
6.8联锁系统调试
（1）联锁系统调试时，应切断电气动力供电线路，用接触器的吸合与释放模拟机泵的启动.运 行.停车。
(2)机泵的自动启停.自动启闭均应手动试验合格后进行自动联锁试验，机泵的开停或阀门 的动作.声光信号，动作时均应符合设计要求。
7.0质量保证
7.1 贯策执行公司的ISO92质量管理体系，施工中始终坚持”质量第一，用户至上”的原则, 争创优质精品工程。
7.2 施工中建立、健全技术质量管理体系；单位工程要有施工方案，单项工程要有施工技 术措施。
7.3 发挥质检人员的作用，及时反馈现场信息，发现问题及时解决;不合格的坚决返工，并追究 责任.加强工序交接，作好施工记录和甲方认证工作.
7.4 实行全面质量管理，更新观念，克服“低、老、坏”的毛病，进行质量竞赛和奖优罚劣， 开展QC小组活动，加强质保体系运转。
7.5 严格施工程序，施工中作到”五不准，四坚持”.
7.6 安装、调校、实验要有原始记录，用数据说话。隐蔽工程及各分项工程的记录要有甲方 签字认可。
7.7 施工发现问题向现场施工技术人员及时提出，经许可后方可改动，不允许私自变动原设
计.
7.8质量控制检查点
序号
关键控制环节
主要监控点
C级
B级
A级
备注
1
接地装置及避雷
材质、规格、长度

a/

防腐、埋深

a/

接地电阻值

/

2
变压器
外观、附件、资料

/

就位

a/

变压器油检验

a/

抽芯检查

/

相位检查、冲击合闸实验

/

3
低压配电设备
外观、附件、资料

/

就位

/

二次接线

/

电气实验

/

相位检查，受电

/

4
母线安装
煨弯

/

连接螺栓紧固值

/

安全净距

/

耐压实验

/

5
电缆敷设
桥架安装

/

引出管安装

/

电缆头制作

/

隐蔽工程

/

绝缘电阻，耐压实验

/

6
照明
配管

/

管内穿线

/

灯具安装

a/

防爆及密封检查

a/

试亮

/

7
电动机
保护管及接地

/

接线及防爆

/

电气实验

/

空转实验

/

注：A级控制点由甲方项目部组织监理、设计、生产、施工单位共检;
B级控制点由施工单位、甲方项目部双方检查；
C级控制点由施工单位检查，应有文字记录。

8.0安全保证
8.1 要求施工中严格执行公司的HSE规章制度，按＜＜施工组织设计"及＜＜施工方案施工＞＞的
有关安全规定施工.
8.2 进入施工现场要戴好安全帽及劳保用品.登高要系好安全带，穿好防滑鞋.
8.3 带电作业体应绝缘良好，接地可靠;露天电气设备要有防雨措施;易燃易爆场所电气设备 应防爆.
8.4施工现场划区管理，废旧料当天清理，定点堆放;危险地带要有安全保护措施及相应的警 告牌.
8.4任何电气设备的标志牌，非有关人员不得擅自移动.
8.5 一般不允许带电作业，必须带电作业时，先办理好工作票后，由一人操作，一人监护，同时 作好防护措施.
8.6停送电实行工作票制度.
8.7坚持安全例会和定期及不定期检查制度，始终坚持执行安全法规.
8.8电气设备的操作必须按程序操作，没有电工操作证不允许进行电气操作.
8.9应按国家现行有关电力安全规程的规定执行。
8.10绝缘手套、绝缘靴、绝缘垫、验电笔、操作棒等安全防护用品应定期进行耐压试验，作 好记录，不合格的严禁使用。
8.11钢结构框架、脚手架等的工作面上，应使用橡胶绝缘电缆，或与棱角出，其电缆应加 橡胶套保护。
8.12器弯管时，不得用力过猛，管子穿线时，作业人员头部应离开管。
8.13安装变压器、电动机、及高、低压开关柜、盘、箱等电气设备时，应有专人指挥，防 止倾倒、震动、撞击，保证人身安全和继电器、仪表等元件不受损害。
8.14 整开关及母线时，不得攀登套管、瓷绝缘子。
8.15 人员应熟知被试设备、试验用的机具和仪器、仪表的性能及使用方法。系统调试前，
应了解掌握系统设备状况。
9.0施工计划安排（见附表）
10.人员安排
管理人员2人
安装电工5人
试验电工2人
