市电配电总柜与发电机总柜安全操作规程
目的：规范供电设施及发电机组的安全操作
责任人：岗位操、工作票签发人、工作许可人、修理人员
1. 操作
1.1 发电操作步骤
1.1.1先断开电容器控制开关，然后拉开隔离开关。并检查确在断开位置上。
1.1.2分步断开各分柜负荷开关，并检查确在断开位置上。
1.1.3断开市电变压器低压侧智能空气开关。检查智能空气开关确在断开位置上。
1.1.4市电智能空气开关钥匙从工作位置转到停止位置，取出机械连锁钥匙，并把智能空气开关连接位置摇到分开位置。
1.1.5断开市电变压器高压侧负荷开关，并检查负荷开关确在断开位置上。
1.1.6断开市电高压侧进线开关，并检查进线开关确在断开位置上。
1.1.7合上保护发电机空气开关，并检查空气开关确实在合上位置上。
1.1.8自备电源智能空气开关从分开位置摇到连接位置，插入机械连锁钥匙，并智能空气开关钥匙从停止位置转到工作位置。
1.1.9合上自备电源智能空气开关,并检查自备电源智能空气开关确实在合上位置。
1.1.10分步合上各分柜负荷开关，并检查确在合上位置上。

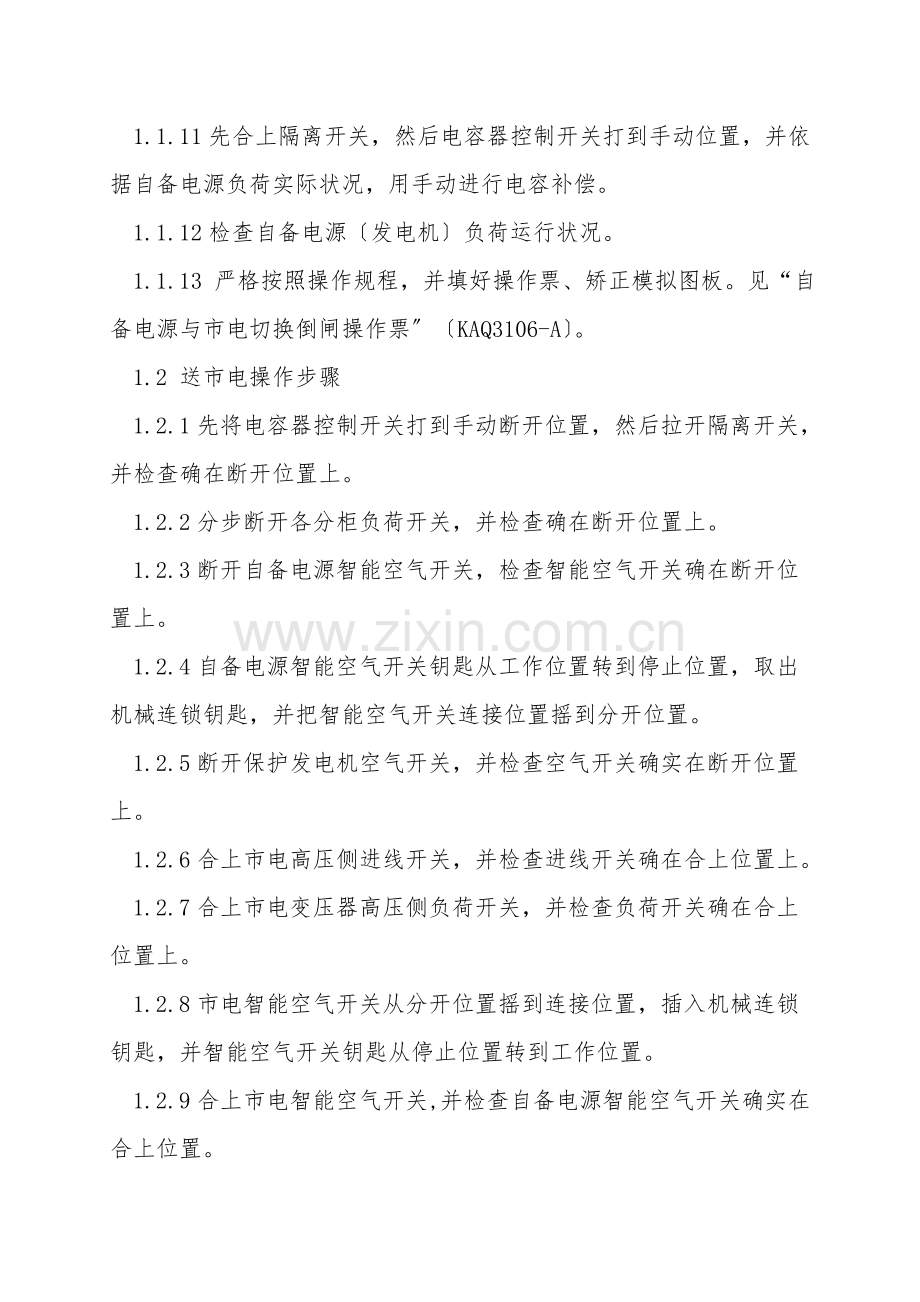

1.1.11先合上隔离开关，然后电容器控制开关打到手动位置，并依据自备电源负荷实际状况，用手动进行电容补偿。
1.1.12检查自备电源〔发电机〕负荷运行状况。
1.1.13 严格按照操作规程，并填好操作票、矫正模拟图板。见“自备电源与市电切换倒闸操作票〞〔KAQ3106-A〕。
1.2 送市电操作步骤
1.2.1先将电容器控制开关打到手动断开位置，然后拉开隔离开关，并检查确在断开位置上。
1.2.2分步断开各分柜负荷开关，并检查确在断开位置上。
1.2.3断开自备电源智能空气开关，检查智能空气开关确在断开位置上。
1.2.4自备电源智能空气开关钥匙从工作位置转到停止位置，取出机械连锁钥匙，并把智能空气开关连接位置摇到分开位置。
1.2.5断开保护发电机空气开关，并检查空气开关确实在断开位置上。
1.2.6合上市电高压侧进线开关，并检查进线开关确在合上位置上。
1.2.7合上市电变压器高压侧负荷开关，并检查负荷开关确在合上位置上。
1.2.8市电智能空气开关从分开位置摇到连接位置，插入机械连锁钥匙，并智能空气开关钥匙从停止位置转到工作位置。
1.2.9合上市电智能空气开关,并检查自备电源智能空气开关确实在合上位置。
1.2.10分步合上各分柜负荷开关，并检查确在合上位置上。
1.2.11先合上隔离开关，然后合上电容器控制开关。并检查确在合上位置上。
1.2.12检查变压器负荷状况。
1.2.13严格按照操作规程，并填好操作票，矫正模拟图板。见“市电与自备电源切换倒闸操作票〞〔KAQ3106-B〕。
1.3 每2小时进行一次巡回检查，并按“配电所运行记录表〞〔KAQ3106-01〕做好相关记录。
