高危介质泵密封方案技术交流演示幻灯片.ppt

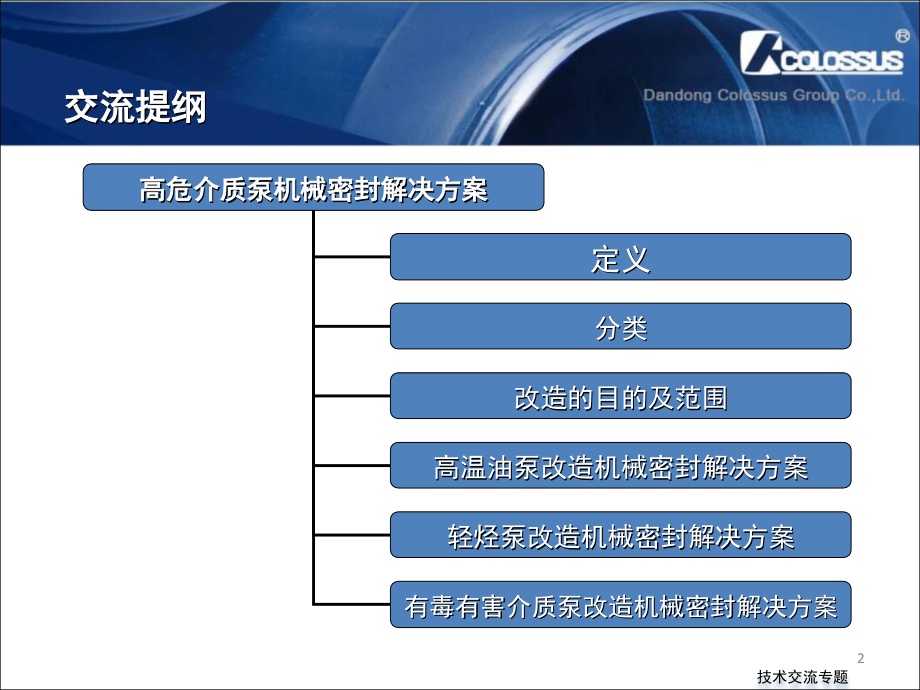

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,丹东克隆集团有限责任公司,DANDONG COLOSSUS GROUP CO,.LTD.,高危介质泵机械密封,解决方案,技术交流专题,1,交流提纲,高危介质泵机械密封解决方案,定义,分类,改造的目的及范围,高温油泵改造机械密封解决方案,轻烃泵改造机械密封解决方案,有毒有害介质泵改造机械密封解决方案,技术交流专题,2,定义及分类,高危介质泵：输送易燃、易爆、有毒有害介质泵总称。,高温油泵：输送介质最低运行温度大于或等于自燃点；该介质在大气条件下为液体、可自燃或引燃。,轻烃泵：输送的介质在大气温度和压力下容易挥发的烃类物质（,C5,组分以下）；该介质在大气条件下为蒸汽或薄雾并与空气混合、当浓度超过临界点后，遇到极微小的火花就会引起闪爆。闪爆往往不需要明火就可以引爆，电器的启动、手机的接通、鞋底钉子摩镲产生的静电都可能成为引爆的导火索。,有毒有害介质泵：在其生产、使用或处置的任何阶段，都具有对人、其他生物或环境带来潜在危害特性的物质（苯类、硫化氢等）,技术交流专题,3,目的：,高危介质泵机械密封的改造和技术升级,、,为了解决现役泵机械密封设计选型标准低,、,单密封缺乏安全保护,、,密封运转状态无法进行监控等缺点，提升安全等级，保证设备可靠运行。,范围：,高危介质泵改造机械密封解决方案是为石油、天然气及化学工业中高危介质泵而设计。,工况条件：,温度：-,40400,密封腔压力：,4.2MPA,目的及范围,技术交流专题,4,高温油泵,高温油泵机械密封解决方案,第一部分,技术交流专题,5,密封形式：,单端面波纹管式机械密封（市场大多数采用的,DBM-B-1,结构）,冲洗方案：,PLAN32+62,优点：,投入成本低，可满足介质的基本密封要求,缺点：,存在安全隐患，无法对密封的运行状态进行实时监控，只能靠人工巡检的方法对密封的泄漏进行观测,高温油泵,一、现役高温油泵机械密封配置及使用现状,技术交流专题,6,2.2,、高温油泵机械密封解决方案,是为高温油泵配套的集装式机械密封及机械密封辅助系统的总称。它主要包含以下四方面的内容：,机械密封的材质；,机械密封的型式；,机械密封的布置方式；,机械密封的辅助冲洗方案；,高温油泵,技术交流专题,7,2.2.1,、机械密封材质的选用,高温油泵,技术交流专题,8,2.2.3,、机械密封布置方式,本次改造的机械密封布置方式符合,API682-2004,中规定的布置方式二（,2CW-CW,）,或布置方式三,(3CW-FB,）；,高温油泵,技术交流专题,9,2.2.4,、辅助冲洗方案,针对不同的装置特点和现场实际情况，结合本次改造思路，为了提高机械密封运行寿命，提高机械密封安全使用等级，我公司推出三种高温油泵的冲洗方案（按照优选次序排序）：,PLAN,32,+53A,(,优选方案,),PLAN,32+5,3B,PLAN,32+5,4,高温油泵,技术交流专题,10,PLAN,32+53A,方案特点：,1,、封液压力高于介质压力，保证高温工艺介质零逸出；,2,、储液罐配置液位及压力报警开关，可实时监控机封运转情况，提高了安全等级；,3,、机封为串联波纹管密封，在一级密封失效时二级密封实现主密封功能，提高设备运行安全等级。,高温油泵,技术交流专题,11,方案特点：,1,、封液压力高于介质压力，利用隔离液密封烃类介质提高安全性；,2,、储液罐配置液位及压力报警开关，可实时监控机封运转情况，提高了安全等级；,3,、机封为双端面弹簧密封，一旦一级密封泄漏二级密封阻挡主密封大量泄漏，防止灾难性事故发生。,PLAN11+53B,高温油泵,技术交流专题,12,方案特点：,1,、封油系统可同时给多台高温油泵提供封油；,2,、封液压力高于介质压力，保证高温工艺介质绝对零逸出；,3,、缺点是系统设计较复杂，出现问题很难排查，另外会出现抢油现象。,PLAN,32+54,高温油泵,技术交流专题,13,PLAN,32+54,方案特点：,本方案是为了克服,API 32+54,的缺点进行优化后的辅助系统方案，其除了完全具有,API 32+54,优点外，还实现了主密封失效状态的人工监控。,高温油泵,技术交流专题,14,结合以上高温热油泵机封及其辅助系统方案改造要求，克隆集团专门推出了符合,API682-2004,规定的高温油泵的波纹管机械密封及其辅助系统。,机械密封产品系列：,C65,系列波纹管密封,NBM,系列波纹管密封,辅助系统：,CR5012,、,CR5020,密封辅助系统,高温油泵,三、丹东克隆高温热油泵改造机械密封产品介绍,技术交流专题,15,3.1,高温热油机械密封产品：,产品型号：,C65,NBM,系列旋转型波纹管机械密封,产品优点：,波纹管采用,45,波形大大降低了应力峰值，分解内孔焊茹应力，防止早期破坏；并使应力分布更理想，补偿性更好,。,优异的动态性能和广泛的环境适应能力,极限性能参数如下：,1,、压力：最高,4.2,MPa,2,、温度：最高,400,高温油泵,技术交流专题,16,执行标准：,API,682,2004,离心泵和转子泵用 轴封系统,GB150-1998,钢制压力容器,ASME B16.5-2003,管法兰和法兰管件,产品规格：,CR5012,（容积,12L,）,CR5020,（容积,20L,）,主要组成单元：,储液罐、手动补液泵、报警单元、排液单元、,测量单元 等；,适用范围：,PLAN,53A,PLAN 52,3.2,克隆集团,CR,系列辅助系统,高温油泵,技术交流专题,17,3.3 CR,系列辅助系统仪器仪表标配说明,压力表,(,北京布莱迪,),YTN-100H,表盘直径,100,量程,01.0MPaM20X1.5,外螺纹联接表头充液,双金属温度计,(,北京布莱迪,),WSSF-481,表盘直径,100,量程量程,0200M20X1.5,可动外螺纹联接探杆,:C8,L=70mm,压力开关,(,雅思科,),B724S07XFS 30PSI,防爆等级,:Exd IIC T6;,防护等级,:IP65,电额输出,:15A,125/250/480VAC(5A/2430VDC),电气接口,:3/4NPTF,；安装接口,:1/2NPTF,开关输出,:SPDT(,单刀双掷,),；接液材质,:316,量程,:0.010.69MPa,；设定高压报警值,0.1MPa,侧装浮球液位开关,(SOR),1510B-G5A-C-W1-ES,电气接口,:1/2NPT(F),防爆等级,:EXdIICT4;,防护等级,:IP65;,过程接口,:1-1/2NPT(M),触点形式,:SPDT;,触点容量,:1Amp 110VAC;3Amp 28VDC.,高温油泵,技术交流专题,18,执行标准：,API,682,2004,离心泵和转子泵用 轴封系统,GB150-1998,钢制压力容器,ASME B16.5-2003,管法兰和法兰管件,产品规格：,蓄能器（容积,16L,）,换热器（换热面积,0.26m,2,）,主要组成单元：,囊式蓄能器、换热器、补液单元、测量报警单元、排液单元 等。,适用范围：,PLAN,53B,3.2,克隆集团,P53B,系列辅助系统,轻烃泵,技术交流专题,19,高温油泵,五、案例说明,技术交流专题,5.1,、,用户：,中石化武汉分公司；,泵位：,常压装置常底泵,P1012B,原冲洗方案：,PLAN,32,；,改造后冲洗方案：,PLAN,32+53A;,使用效果：,使用寿命至今以达到,13,个月,20,高温油泵,五、案例说明,技术交流专题,5.2,、,用户：,中石化茂名分公司,泵位：,一蒸馏,/,泵,-5,原冲洗方案：,PLAN,32,；,改造后冲洗方案：,PLAN02+32+53B+61;,使用效果：,满足使用要求，得到用户认可,21,高温油泵,五、案例说明,技术交流专题,5.3,、,用户：,大庆龙凤炼油厂；,泵位：,P1108AB,原冲洗方案：,PLAN,32,；,改造后冲洗方案：,PLAN,32+54;,使用效果：,满足使用要求，得到用户认可，用户已申请科技成果奖。,22,高温油泵,五、案例说明,技术交流专题,5.4,、,用户：,扬子石化；,泵位：,一常,B-101A/B,一常,B-2/1.2,焦化车间,P105,原冲洗方案：,PLAN,32,；,改造后冲洗方案：,PLAN,32+62,（蒸汽）,;,使用效果：,满足使用要求，得到用户认可。,23,轻烃泵,轻烃泵机械密封改造解决方案,第二部分,技术交流专题,24,密封形式：,单端面多弹簧（市场大多数采用的,C8BKC,结构）,冲洗方案：,PLAN11+62,优点：,投入成本低，结构简单，空间尺寸小。,安全隐患：,无法进行实时监控，机封配置无应急措施，机封泄漏易导致安全事故。,轻烃泵,一、现役轻烃泵机械密封配置及使用现状,技术交流专题,25,2.2,、轻烃泵机械密封方案要求,改造方案由集装式机械密封及机械密封辅助系统组成，它提出了以下四方面的改造内容：,机械密封的型式；,机械密封的布置方式；,机械密封的材质；,机械密封的辅助冲洗方案；,轻烃泵,技术交流专题,26,2.2.1,、机械密封型式,本次改造的密封形式采用符合,API682-2004,中规定的,A,型（弹簧式）机械密封：,（克隆,C8B,系列,A,型机械密封,),轻烃泵,技术交流专题,27,2.2.2,、机械密封布置方式,本次改造的机械密封布置方式主选,API682-2004,中规定的布置方式二,2CW-CS,:,克隆,C8B-C8GS,系列,2CW-CW:,克隆,C8BKC-C8B,2CW-CS:,克隆,C8B-C8GS,2CW-CW:,克隆,C8BKC-C8B,轻烃泵,技术交流专题,28,备选布置方式为,API682-2004,中规定的布置方式三：,3CW-FB,克隆,C8BKC-C8B,轻烃泵,技术交流专题,29,2.2.3,、机械密封材质的选用,克隆,C8GS,系列干气密封,轻烃泵,技术交流专题,30,2.2.4,、辅助冲洗方案,针对不同的装置特点和现场实际情况，结合本次改造思路，为了增加机械密封运行寿命，提高机械密封安全使用等级，我公司推出三种轻烃泵的冲洗方案（按照优选次序排序）：,PLAN11+72+76,（首选方案）,PLAN11,+5,2,轻烃泵,技术交流专题,31,PLAN72+76,方案特点：,1,、,P72,引入缓冲器为氮气，稀释以及密封泄漏，防止低温结晶，为外侧密封提供冷却降温；,2,、,P72+76,保证了系统无外漏，而是引入公共排放系统排放；,3,、缓冲气体洁净、安全、环保。,轻烃泵,技术交流专题,32,方案特点：,1,、储液罐配置液位及压力报警开关，可实时监控机封泄漏情况，进行及时维护。,2,、机封为串联弹簧式机械密封，在一级密封失效时二级密封实现主密封功能，提高安全等级,3,、缓冲液压力低于介质压力，可用于闪蒸烃。,PLAN11+52,轻烃泵,技术交流专题,33,产品特点：,C8GS,非接触泵用干气密封属辅助安全密封，为主密封（接触密封）提供备压，避免因主密封端面间液膜的气化或汽化造成主密封工作不稳定。,该密封使用寿命长，维护成本低，具有节能安全可靠等特点。,性能参数：介质：各类不含固体颗 粒，特别适合易挥发介质，如轻烃类。,压力：,2.1MPa,温度：,-40 220,转速：不高于,5000rpm,尺寸范围：,20100mm,（轴径）,C8GS,泵用非接触干气密封,轻烃泵,三、克隆轻烃泵机械密封产品介绍,技术交流专题,34,产品特点：,克隆集团,C8B,端面采用大截面结构，不仅能保证在高压下的平直度，同时具有优良的传热能力；,C8KBC,系列端面开设流体动压槽保证端面的润滑，此端面专为各类轻烃及高压热水泵而设计。,C8B,性能参数：介质：各类不含固体颗 粒，特别适合易挥发介质，如轻烃类,压力：,4.5MPa,温度：,-40220,转速：最高,25m/s,尺寸：,20120mm,（轴径,）,C8B,、,C8BKC,接触式机械密封,克隆,C8,、,C8BKC,典型结构,轻烃泵,技术交流专题,35,执行标准：,API,682,2004,离心泵和转子泵用 轴封系统,GB150-1998,钢制压力容器,ASME B16.5-2003,管法兰和法兰管件,产品规格：,CR5012,（容积,12L,）,CR5020,（容积,20L,）,主要组成单元：,储液罐、手动补液泵、报警单元、排液单元、,测量单元 等；,适用范围：,适用轻烃介质,PLAN,52,方案,3.2,克隆集团,CR,系列辅助系统,轻烃泵,技术交流专题,36,3.3 CR,系列辅助系统仪器仪表标配说明,压力表,(,北京布莱迪,),YTN-100H,表盘直径,100,量程,01.0MPaNPT1/2,外螺纹联接表头充液,双金属温度计,(,北京布莱迪,),WSSF-481,表盘直径,100,量程量程,0200M20X1.5,可动外螺纹联接探杆,:C8,L=70mm,压力开关,(,雅思科,),B724S07XFS 30PSI,防爆等级,:Exd IIC T6;,防护等级,:IP65,电额输出,:15A,125/250/480VAC(5A/2430VDC),电气接口,:3/4NPTF,；安装接口,:1/2NPTF,开关输出,:SPDT(,单刀双掷,),；接液材质,:316,量程,:0.010.69MPa,；设定高压报警值,0.1MPa,侧装浮球液位开关,(SOR),1510B-G5A-C-W1-ES,电气接口,:1/2NPT(F),防爆等级,:EXdIICT4;,防护等级,:IP65;,过程接口,:1-1/2NPT(M),触点形式,:SPDT;,触点容量,:1Amp 110VAC;3Amp 28VDC.,轻烃泵,技术交流专题,37,轻烃泵,五、案例说明,技术交流专题,5.1,、,用户：,吉化炼油厂；,泵位：,重催车间,P306A/B,；,原冲洗方案：,PLAN,11,；,改造后冲洗方案：,PLAN11+,72+76;,使用效果：,满足使用要求，得到,用户认可,38,轻烃泵,五、案例说明,技术交流专题,5.2,、,用户：,辽河石化公司；,泵位：,P102/P101,原冲洗方案：,PLAN,11,；,改造后冲洗方案：,PLAN,11+52;,使用效果：,满足使用要求，得到,用户认可,39,轻烃泵,五、案例说明,技术交流专题,5.3,、,用户：,中石化镇海炼化；,泵位：,P-1064A/B,原冲洗方案：,PLAN,11,；,改造后冲洗方案：,PLAN,11+53B;,使用效果：,满足使用要求，得到,用户认可,40,有毒有害介质泵,有毒有害介质泵机械密封改造解决方案,第三部分,技术交流专题,41,现役有毒有害介质泵机械密封配置及使用现状,有毒有害介质泵机械密封改造解决方案详述,执行标准,机械密封选材、形式、布置方式等,机械密封辅助系统方案,丹东克隆有毒有害介质泵改造的机械密封产品介绍,应用业绩,有毒有害介质泵,主要内容,技术交流专题,42,有毒有害介质泵,一、现役有毒有害介质泵机械密封配置及使用现状,密封形式：,单端面波纹管式机械密封或单端面弹簧式机械密封,冲洗方案：,PLAN11+62,PLAN21+62,优点：,投入成本低，可满足介质的基本密封要求,安全隐患：,无法对密封的运行状态进行实时监控，只能靠人工巡检的方法对密封的泄漏进行观测,技术交流专题,43,2.2.3,、机械密封布置方式,2.2.3.1,对于有毒有害介质泵：,本次改造的机械密封布置方式符合,API682-2004,中规定布置方式三,(3CW-FB,）；,有毒有害介质泵,技术交流专题,44,2.2.4,、辅助冲洗方案,针对不同的装置特点和现场实际情况，结合本次改造思路，为了提高机械密封运行寿命，提高机械密封安全使用等级，我公司主推有毒有害介质泵的冲洗方案：,对于高温有毒有害介质泵,PLAN,21,+53A,(,主选方案,),对于非高温有毒有害介质泵,PLAN,11,+53A,(,主选方案,),有毒有害介质泵,技术交流专题,45,方案特点：,1,、封液压力高于介质压力，保证高温工艺介质零逸出；,2,、储液罐配置液位及压力报警开关，可实时监控机封运转情况，提高了安全等级；,3,、机封为串联波纹管密封，在一级密封失效时二级密封实现主密封功能，提高设备运行安全等级。,有毒有害介质泵,2.2.4.1,对于高温有毒有害介质泵,PLAN,21,+,53A,技术交流专题,46,有毒有害介质泵,2.2.4.2,对于非高温有毒有害介质泵,PLAN,11,+,53A,技术交流专题,方案特点：,1,、封液压力高于介质压力，保证高温工艺介质零逸出；,2,、储液罐配置液位及压力报警开关，可实时监控机封运转情况，提高了安全等级；,3,、机封为串联弹簧密封，在一级密封失效时二级密封实现主密封功能，提高设备运行安全等级。,47,执行标准：,API,682,2004,离心泵和转子泵用 轴封系统,GB150-1998,钢制压力容器,ASME B16.5-2003,管法兰和法兰管件,产品规格：,CH04,换热面积,0.4M,2,CH06,换热面积,0.6M,2,CH08,换热面积,0.8M,2,CH10,换热面积,1.0M,2,适用范围：,PLAN 21,PLAN 23,3.4,克隆集团,CH,系列辅助系统,技术交流专题,有毒有害介质泵,48,有毒有害介质泵,五、案例说明,技术交流专题,5.1,、,用户：,中国石油四川石化；,泵位：,280-P-1306A/B,原冲洗方案：,PLAN,21,；,改造后冲洗方案：,PLAN,21+53A;,使用效果：,满足使用要求，得到,用户认可,49,有毒有害介质油泵,五、案例说明,技术交流专题,5.2,、,用户：,中国石化镇海炼化分公司；,泵位：,B-730,苯泵,原冲洗方案：,PLAN,11,；,改造后冲洗方案：,PLAN,11+53A;,使用效果：,满足使用要求，得到,用户认可,50,感谢各位领导对我公司一贯以来的关注和支持。希望通过本次交流能够进一步促进我们今后的交流与合作。谢谢大家！,结束语,注：,如需进一步交流或技术咨询请联系我公司项目组。,TEL,：,0415-6225535,（转,8572,）,FAX,：,0415-6225536,Email:,技术交流专题,51,
