门禁系统施工方案.docx

门禁系统的安装方法及措施
1、门禁系统施工方法及措施
1。1、设备安装
(1 )前端设备
A、进门处安装读卡器。在读卡器感应范围内，切勿靠近或接触高频或强磁场(如重载马达、监视器等)，并需配合控制箱的接地方式。
B、出门处安装出门按钮。
C、电磁锁安装在门和门框的上沿。
D、为保证安全性和美观性，控制器和电源箱可采用现场安装或安装于弱电井内。现场安装控制器的优点在于节约线材的使用，控制器安装于弱电井内便于系统日后的维护和系统的安全，也可将控制器箱安装在读卡器上方，靠近电磁锁处。具体情况可根据客户选择安装方式。
(2) 中控室设备
A、控制主机和键盘安装在立面墙上或置于工作台上。
B、报警装置放置在报警效果较好的位置。
C、由于门禁系统的特殊性，要求对该系统供电良好，建议采用UPS电源，对门禁系统集中供电。
1.2、设备调试
(1) 系统安装完成后，先把一路门禁读卡器信号接入主机，然后单独检测该路门禁读卡器情
况，有无漏报、误报情况发生。这一路检测没问题后在接入另一路，如此这样，把每一路都单独检测一遍，确认无误后再把所有线路接齐。
(2) 管理人员可以根据使用人员的权限分别授权，如部分人员可以在任意时间进出任意的
地点，普通人员只能凭授权卡在授权时间内进出授权范围.当所有门禁点的正常开启和非法开启时，查看控制中心电脑是否有纪录。
(3) 尝试中心电脑因故障或其它原因不能和控制器连接，控制器是否可以独立纪录所控制门点的相关信息，当中心电脑连接后,所有信息是否可以自动上传，是否可以保证信息纪录的完整性。
(4 )做好调试记录。

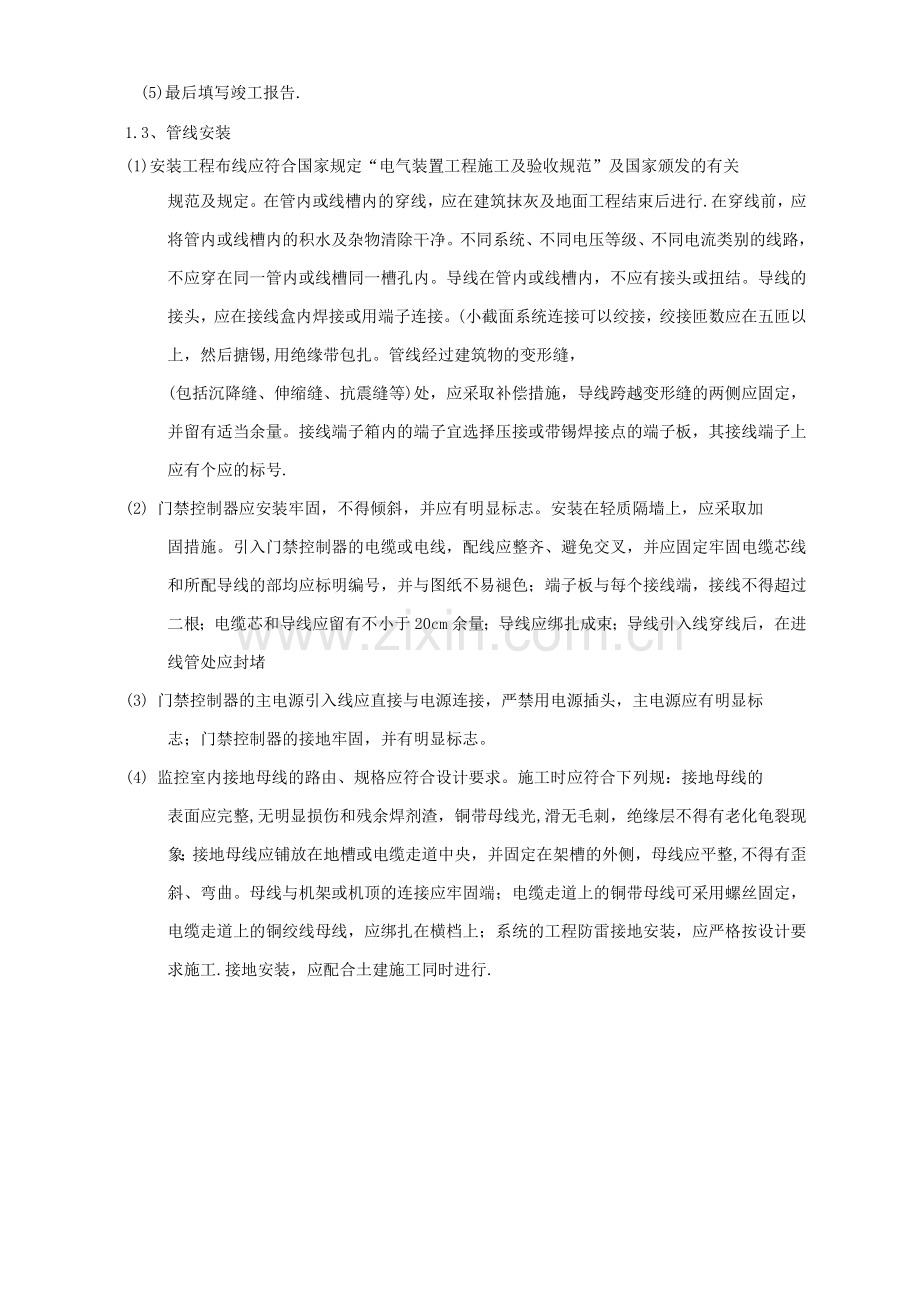

(5)最后填写竣工报告.
1.3、管线安装
(1)安装工程布线应符合国家规定“电气装置工程施工及验收规范”及国家颁发的有关
规范及规定。在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行.在穿线前，应将管内或线槽内的积水及杂物清除干净。不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽同一槽孔内。导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。(小截面系统连接可以绞接，绞接匝数应在五匝以上，然后搪锡,用绝缘带包扎。管线经过建筑物的变形缝，
(包括沉降缝、伸缩缝、抗震缝等)处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。接线端子箱内的端子宜选择压接或带锡焊接点的端子板，其接线端子上应有个应的标号.
(2) 门禁控制器应安装牢固，不得倾斜，并应有明显标志。安装在轻质隔墙上，应采取加
固措施。引入门禁控制器的电缆或电线，配线应整齐、避免交叉，并应固定牢固电缆芯线和所配导线的部均应标明编号，并与图纸不易褪色；端子板与每个接线端，接线不得超过二根；电缆芯和导线应留有不小于20cm余量；导线应绑扎成束；导线引入线穿线后，在进线管处应封堵
(3) 门禁控制器的主电源引入线应直接与电源连接，严禁用电源插头，主电源应有明显标
志；门禁控制器的接地牢固，并有明显标志。
(4) 监控室内接地母线的路由、规格应符合设计要求。施工时应符合下列规：接地母线的
表面应完整,无明显损伤和残余焊剂渣，铜带母线光,滑无毛刺，绝缘层不得有老化龟裂现象；接地母线应铺放在地槽或电缆走道中央，并固定在架槽的外侧，母线应平整,不得有歪斜、弯曲。母线与机架或机顶的连接应牢固端；电缆走道上的铜带母线可采用螺丝固定，电缆走道上的铜绞线母线，应绑扎在横档上；系统的工程防雷接地安装，应严格按设计要求施工.接地安装，应配合土建施工同时进行.
