DLLY-HAD-3型楼宇自动化实训系统技术文件

一、系统概述：
本系统融合了火灾探测及报警、安防报警、对讲及门禁控制三种实训系统。
火灾探测及报警系统在智能建筑中通常被作为智能建筑三大体系中的BAS（建筑设备管理系统）的一个独立的子系统。该系统是通过消防系统中各个探测设备（烟感测器及温感测器）的参数变化进行火灾报警，并通过相关信号以及实现消防的联动控制。系统能进行各种模拟火灾和报警联动操作演示系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。
防盗报警系统作为安全防范技术的最重要措施之一广泛运用在仓库、银行、保险库、写字楼、住宅小区等工建与民建领域。
对讲及门禁控制系统利用了计算机技术、网络技术、综合布线技术，将对讲、门禁有机的结合在一起，在统一布局的基础上，将各功能模块分立化。控制部分全部采用实物，控制对象采用国内先进的对讲系统，可灵活地完成各种模拟楼宇对讲、门禁系统的操作演示，系统的设置，线路设计，线路故障的判断、排除等实训。有利于学生掌握前沿性的成果，并充分发挥学生的想象力。

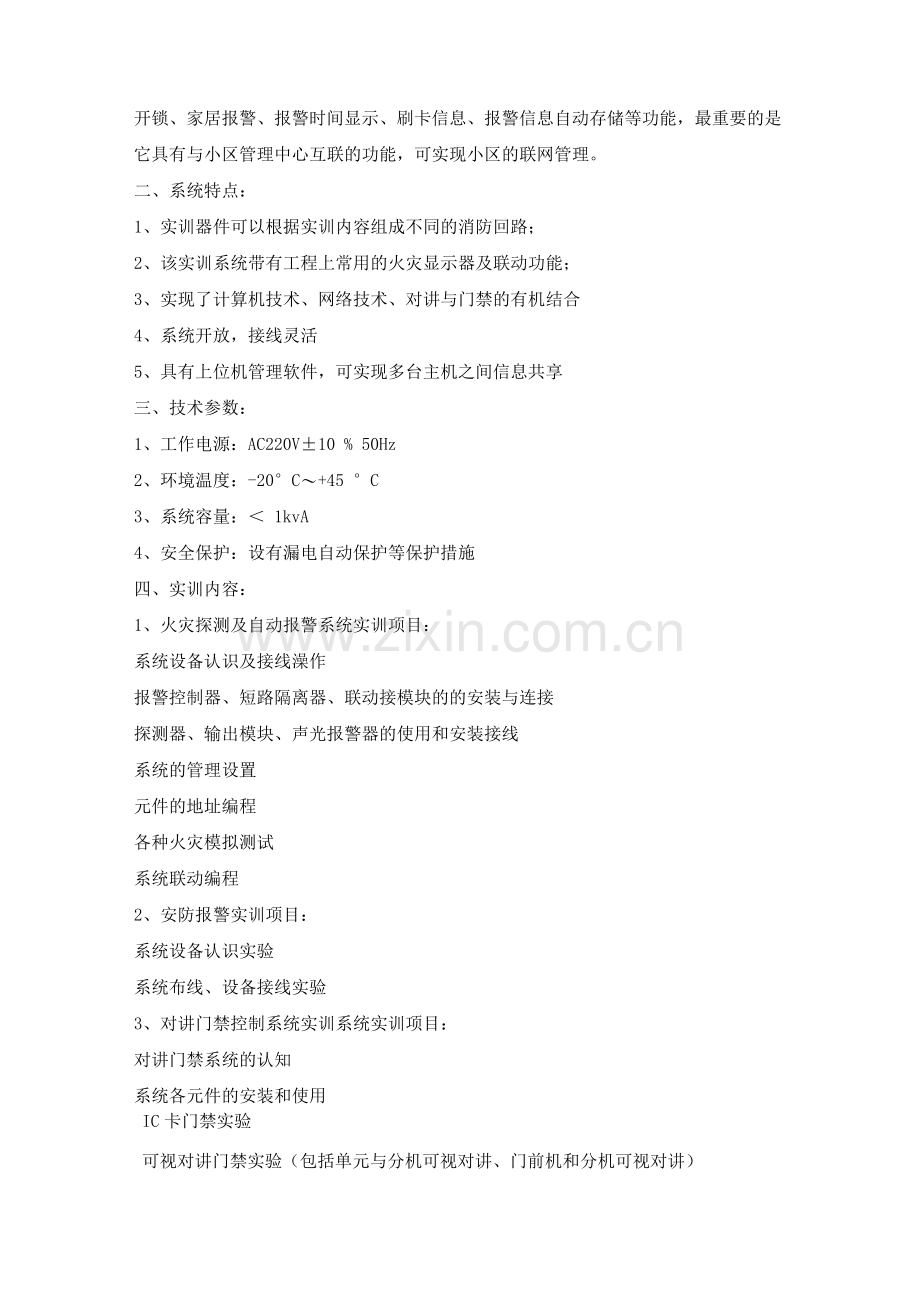

系统可实现的功能有：可视对讲呼叫、对讲、监视、密码开锁、刷卡开锁、遥控开锁、家居报警、报警时间显示、刷卡信息、报警信息自动存储等功能，最重要的是它具有与小区管理中心互联的功能，可实现小区的联网管理。
二、系统特点：
1、实训器件可以根据实训内容组成不同的消防回路；
2、该实训系统带有工程上常用的火灾显示器及联动功能；
3、实现了计算机技术、网络技术、对讲与门禁的有机结合
4、系统开放，接线灵活
5、具有上位机管理软件，可实现多台主机之间信息共享
三、技术参数：
1、工作电源：AC220V±10 % 50Hz
2、环境温度：-20°C〜+45 °C
3、系统容量：＜ 1kvA
4、安全保护：设有漏电自动保护等保护措施
四、实训内容：
1、火灾探测及自动报警系统实训项目：
系统设备认识及接线澡作
报警控制器、短路隔离器、联动接模块的的安装与连接
探测器、输出模块、声光报警器的使用和安装接线
系统的管理设置
元件的地址编程
各种火灾模拟测试
系统联动编程
2、安防报警实训项目：
系统设备认识实验
系统布线、设备接线实验
3、对讲门禁控制系统实训系统实训项目：
对讲门禁系统的认知
系统各元件的安装和使用
IC卡门禁实验
可视对讲门禁实验（包括单元与分机可视对讲、门前机和分机可视对讲）
上位机软件的安装和使用
IC卡的发行和管理
五、配置清单：
序号
名称
数量
备注
1
实训系统台
1套
网孔板结构，模拟房间式
2
消防报警实训
1套
1）火灾报警控制器2）智能光电感烟探测器3）智能电子差定温感温探测器4）探测器通用底座5）总线隔离器6）可燃气体探测器7）编码手动报警按钮8）编码单输入/单输出模块9）编码消火栓报警按钮10）火警声光警报器11）广播模块12）壁挂式紧急广播音箱13）总线制固定式消防电话分机14）150W广播功率放大器15）智能总线制消防电话主机16）编码器。
3
对讲门禁实训系统
1套
1）管理中心机2）电控锁3）数码彩色可视室外主机4）层间分配器5）电源箱6）非接触卡7）普通壁挂室内分机8）多功能壁挂室内分机（彩色）
4
安防报警实训系统
1套
1）家用紧急求助按钮2）红外对射报警器3）声光报警器4）红外探测器5）门磁。
