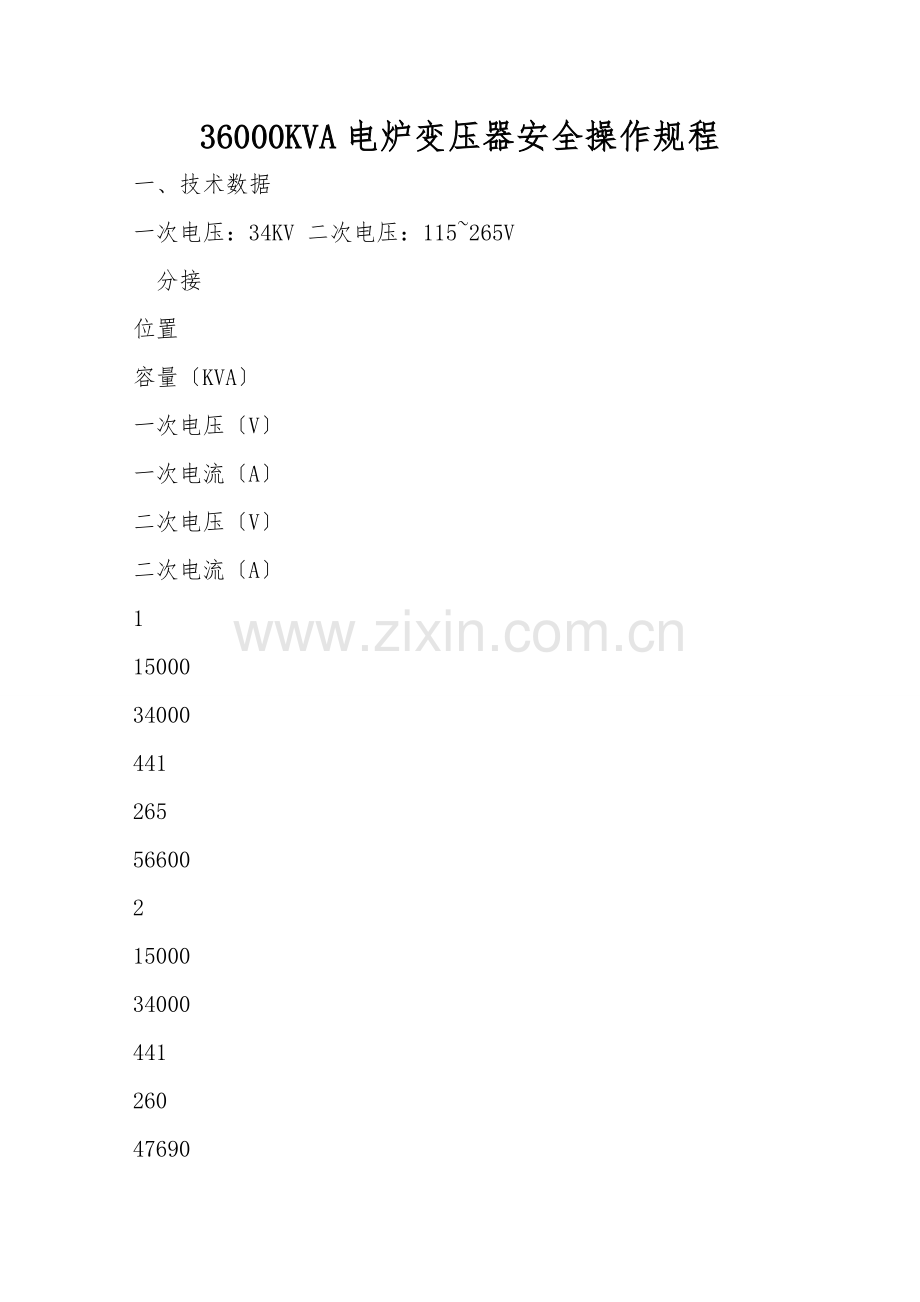

36000KVA电炉变压器安全操作规程.doc

36000KVA电炉变压器安全操作规程
一、技术数据
一次电压：34KV 二次电压：115~265V
分接
位置
容量〔KVA〕
一次电压〔V〕
一次电流〔A〕
二次电压〔V〕
二次电流〔A〕
1
15000
34000
441
265
56600
2
15000
34000
441
260
47690
3
15000
34000
441
255
58820
4
15000
34000
441
250
60000
5
15000
34000
441
245
61220
6
15000
34000
441
240
62500
7
15000
34000
441
235
63830
8
15000
34000
441
230
65220
9
15000
34000
441
225
66670
10
15000
34000
441
220
68180
11
14659
34000
431
215
68180
12
14318
34000
421
210
68180
13
13977
34000
411
205
68180
14
13636
34000
401
200
68180
15
13295
34000
391
195
68180
16
12955
34000
381
190
68180
17
12614
34000
371
185
68180
18
12273
34000
361
180
68180
19
11932
34000
351
175
68180
20
11591
34000
341
170
68180
21
11250
34000
331
165
68180
22
10909
34000
321
160
68180
23
10586
34000
311
155
68180
24
10227
34000
301
150
68180
25
9886
34000
291
145
68180
26
9545
34000
281
140
68180
27
9205
34000
271
135
68180
28
8864
34000
261
130
68180
29
8523
34000
251
125
68180
30
8182
34000
241
120
68180
31
7841
34000
231
115
68180
二、电炉变压器操作维护规程
电炉变压器在规定的冷却条件下，可按铭牌规范运行。
1、运行前的检查工作
⑴ 检查套管是否清洁，有无裂缝及放电痕迹。
⑵ 检查油枕、油面高度和油色是否正常。
⑶ 检查防暴筒应完整。
⑷ 检查变压器应无漏油现象。
⑸ 检查冷却系统运行应正常。
⑹ 检查保护装置及仪表均应无异常现象。
⑺ 检查电压、电流互感器的表面不应有机械损伤，瓷件表面无裂痕破损等缺陷，高压熔断器应完好。
⑻ 电流互感器的二次线圈不得开路，电压互感器的二次线圈不得短路。
2、运行中的操作维护
⑴ 变压器每班至少检查二次。
⑵ 电炉变压器冷却系统每二小时检查一次。
⑶ 电炉变压器在规定的冷却条件下，可按铭牌规范运行。
⑷ 发现异常现象时，应随时检查并及时上报。
⑸ 过负荷运行或气温突变等特别状况应增加检查次数。
3、电炉变压器的外部检查内容
⑴ 检查油枕、油色、油标气孔是否堵塞。
⑵ 察看电炉变压器的套筒是否清洁，有无破损放电痕迹。套管螺丝、引线接头等有无发热、变色等不正常现象。
⑶ 倾听电炉变压器的声音有无异常现象，音响是否加大，有无异常声响。
⑷ 各密封处，有无渗油、漏油现象。
⑸ 检查油温是否符合规定的温度要求，检查变压器电压、电流是否超过同意值。
⑹ 检查以下各项：
a、冷却系统装置是否正常。
b、电缆和二次侧线路有无异常现象。
c、防暴筒是否有喷油现象。
d、瓦斯继电器的油面和连接油门是否打开。
e、冷却器中的油压与水压是否符合制造厂的规定。
⑺ 油水冷却器的出水中，不应有油，假设有漏油现象，应马上停电处理。
⑻ 在夜间做一次熄灯检查套筒有无放电现象，接头有无过热发红等。
⑼ 瓦斯继电器动作时，值班人员必必须查明原因，鉴定继电器内积聚气体的性质，假设气体无味不可燃则变压器可继续投入使用。假设气体有味可燃，必必须中断其运行，并马上上报有关部门。
⑽ 有以下状况之一者，应马上停电进行处理。
a、变压器有异常不均匀爆裂声。
b、在正常冷却条件下，变压器油温、绕组温度不断上升。
c、压力开关喷油。
