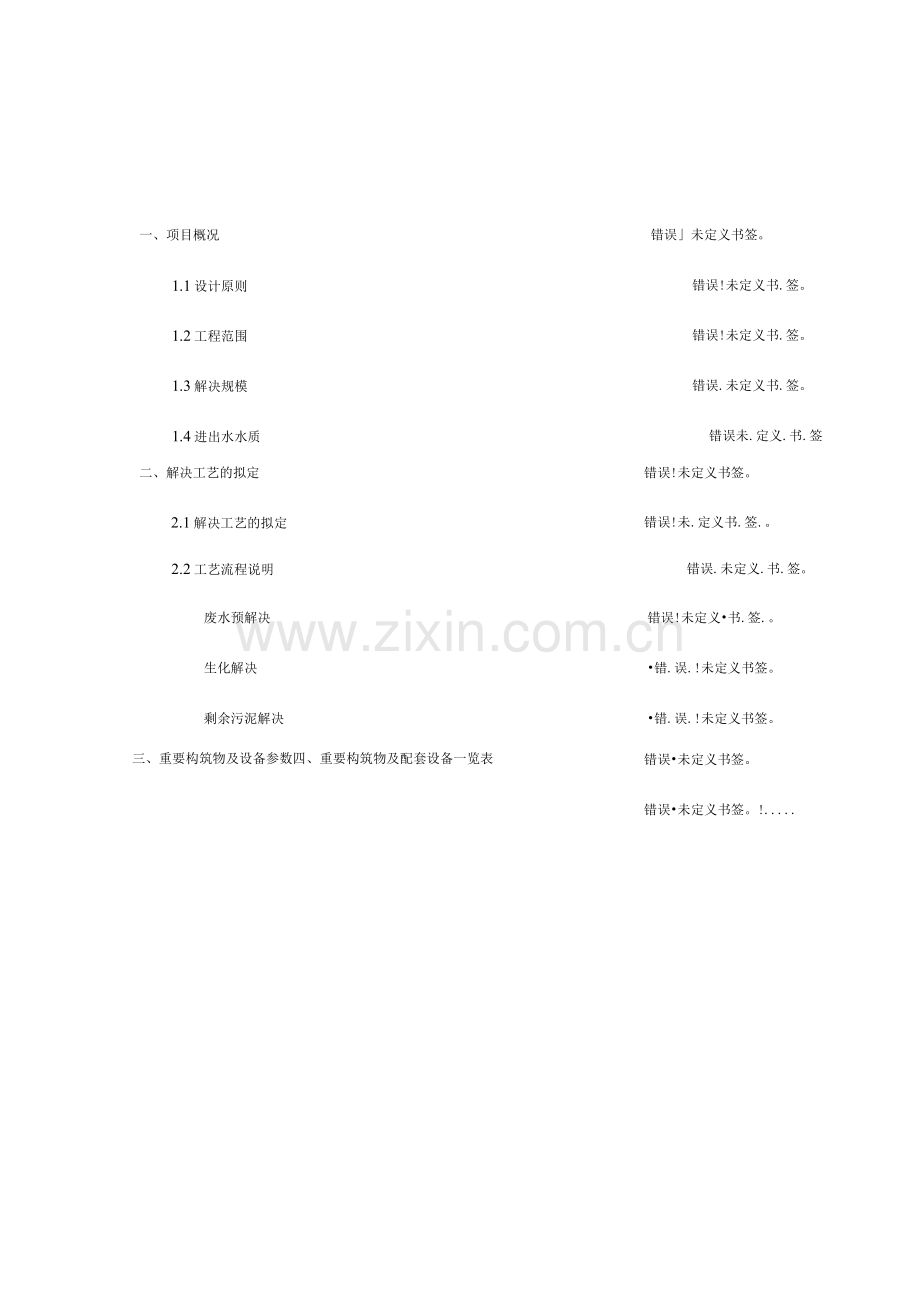

一、项目概况
1.1设计原则
1.2工程范围
1.3解决规模
1.4进出水水质
错误」未定义书签。
错误!未定义书.签。
错误!未定义书.签。
错误.未定义书.签。
错误未.定义.书.签

错误!未定义书签。
错误!未.定义书.签.。
二、解决工艺的拟定
2.1解决工艺的拟定

2.2工艺流程说明
错误.未定义.书.签。
废水预解决
错误!未定义•书.签.。
生化解决
•错.误.!未定义书签。
剩余污泥解决
•错.误.!未定义书签。

错误•未定义书签。
错误•未定义书签。!.....

三、重要构筑物及设备参数四、重要构筑物及配套设备一览表

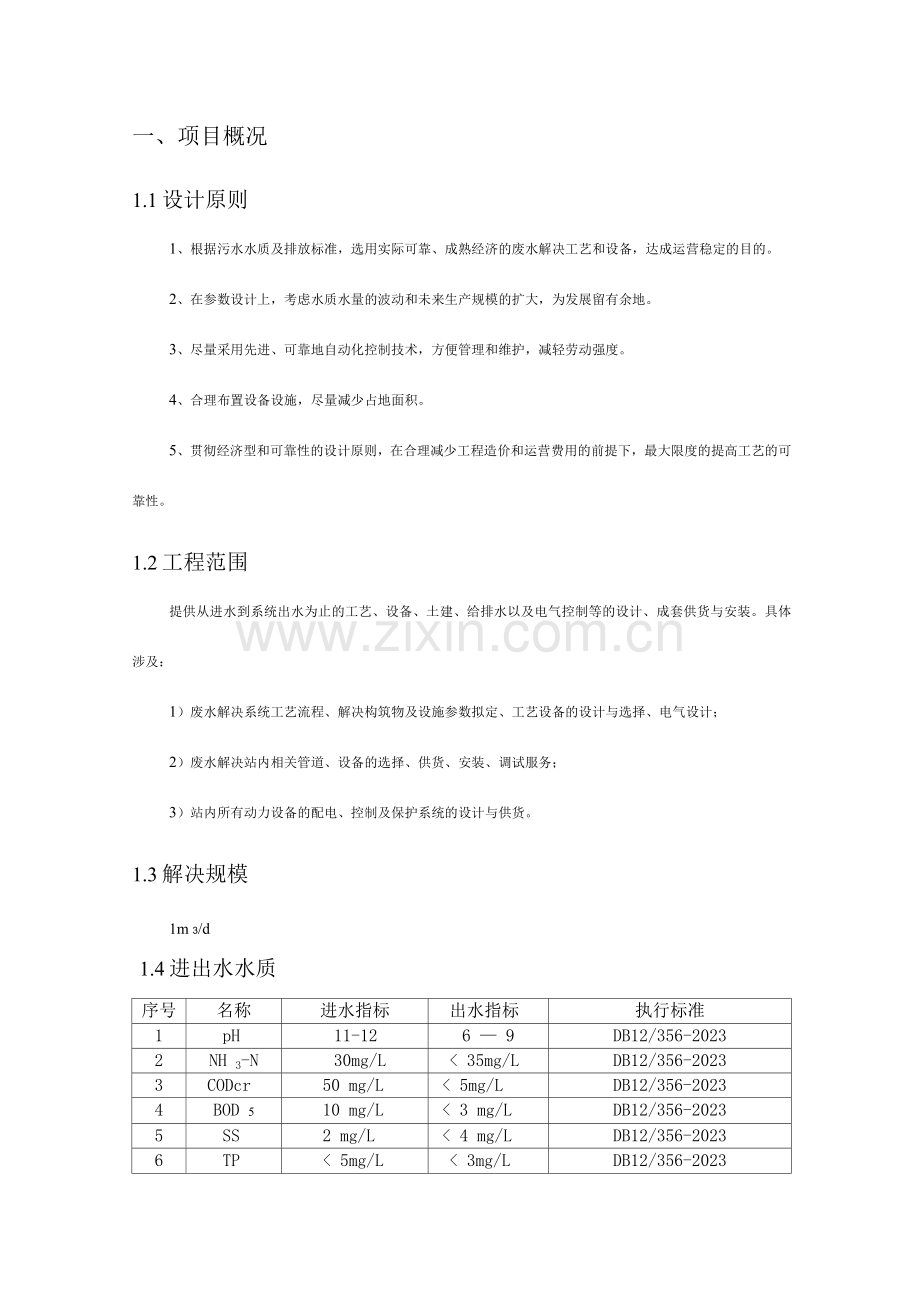

一、项目概况
1.1设计原则
1、根据污水水质及排放标准，选用实际可靠、成熟经济的废水解决工艺和设备，达成运营稳定的目的。
2、在参数设计上，考虑水质水量的波动和未来生产规模的扩大，为发展留有余地。
3、尽量采用先进、可靠地自动化控制技术，方便管理和维护，减轻劳动强度。
4、合理布置设备设施，尽量减少占地面积。
5、贯彻经济型和可靠性的设计原则，在合理减少工程造价和运营费用的前提下，最大限度的提高工艺的可靠性。
1.2工程范围
提供从进水到系统出水为止的工艺、设备、土建、给排水以及电气控制等的设计、成套供货与安装。具体涉及：
1）废水解决系统工艺流程、解决构筑物及设施参数拟定、工艺设备的设计与选择、电气设计；
2）废水解决站内相关管道、设备的选择、供货、安装、调试服务；
3）站内所有动力设备的配电、控制及保护系统的设计与供货。
1.3解决规模
1m 3/d
1.4进出水水质
序号
名称
进水指标
出水指标
执行标准
1
pH
11-12
6 — 9
DB12/356-2023
2
NH 3-N
30mg/L
< 35mg/L
DB12/356-2023
3
CODcr
50 mg/L
< 5mg/L
DB12/356-2023
4
BOD 5
10 mg/L
< 3 mg/L
DB12/356-2023
5
SS
2 mg/L
< 4 mg/L
DB12/356-2023
6
TP
< 5mg/L
< 3mg/L
DB12/356-2023

、解决工艺的拟定
2.1解决工艺的拟定
由于该废水BOD/COD 较低，故采用单一生物解决工艺很难达成排放规定，需要对废
水进行一定的预解决提高废水的可生化性，因而考虑采用铁碳微电解+A/O组合工艺。

2.2工艺流程说明
2.2.废水预解决
生产过程中排放的废水经管网收集后排入调节池，调节池通过曝气搅拌均匀水质，并添加盐酸使pH满足后续微电解的需要。
调节池废水由泵提高进铁碳微电解床，通过形成无数个微小的原电池，进行氧化还原反映破坏化合物结构，为A/O生化反映提供条件。
铁碳微电解出水排入中和沉淀池。在此池中加入石灰乳与水中亚铁离子絮凝以吸附水中污染物。中和沉淀池配置pH在线监测系统，控制出水pH在保证废水中铁离子生成氢氧化铁沉淀，沉淀出水排入脱钙中间水池。
进入到脱钙中间水池的废水经充足曝气，使废水中钙离子进行脱钙反映，生成碳酸钙沉淀，以避免A/O生化池填料结垢。
生化解决
采用两级A/O法，A池为兼氧池，采用组合填料，用潜水搅拌机搅拌；O池为好氧池，采用弹性填料，微孔曝气。脱落的生物膜和污泥在二沉池沉淀并回流至A池。
剩余污泥解决
剩余污泥、中和沉淀池和脱钙中间水池污泥排入污泥浓缩池，浓缩污泥经压滤机脱水后外运。
三、重要构筑物及设备参数
(1)调节池。
1座，尺寸3m x 5m x 2.5m，有效容积30m 3，设计水量5m 3/h,水力停留时间6h。配有PE真空引水罐、废水提高泵、罗茨风机、加药设备1套、pH在线监测系统1套。采用穿孔管曝气，池内壁做玻璃钢防腐。
(2 )铁碳微电解床。
1台，尺寸ei.5mx5m ,填料层容积4.9m3,设计水量5m 3/h,型号SGE-ME。采用碳钢结构，以防腐蚀。
(3) 中和沉淀池。
1座，尺寸5m x3m x4m，有效容积45m 3，设计水量5m 3/h,水力停留时间8h。配有一台1.1KW的中和反映搅拌机、加药设备2套、石灰乳加药槽1套、PAM加药槽1套、低转速加药泵2台、pH在线监控系统1套。
(4) 脱钙中间水池。
1座，尺寸3mx2.5mx2m，有效容积11.25m3，设计水量10m 3/h水力停留时间1 h,采用穿孔管曝气。
(5) A/O 池。
A池和O池各1座，单座池体尺寸5m x4m x 4.5m，有效容积80m 3,设计水量10m3/h, A池水力停留时间6h。O池设计水量10m3/h,水力停留时间6h。微孔曝气风量为0.133m3/m2 • mino A池挂微生物填料高2.5m,共50m 3, O池挂微生物填料高3m,共60m 3。微孔曝气器30套，罗茨风机1套。构筑物采用半地下式钢筋混凝土结构，池顶四周铺设走道板并设立栏杆。
(6) 二沉池。
1座，尺寸6 3m x 5m ,沉淀时间2h,表面负荷1.5m3/m2・h,最大水量10m 3/h,有效容积23.5m3，配有活性污泥回流泵1台。
(7) 污泥浓缩池。
1座，尺寸3.8mx2mx2m，有效容积14m 3,配有污泥泵1台，离心脱水机
1台。
四、重要构筑物及配套设备一览表
序号
设备名称
规格、型号
数量
备注

调节池

1
调节池
3m x5m x 2.5m
1座
钢筋混凝土
2
真空引水罐

1个
PE
3
废水提高泵
流量：10m 3/h扬程：10m
1台
不锈钢
4
罗茨风机
风量：50m 3/min
1台
脱钙池，生化池共用
5
加药设备
HSJ/B
1套
青岛金海晟
6
pH在线监测系统

1套

7
穿孔管

15m 2
PE

铁碳微电解床

8
铁碳微电解床
4)1.5mx5m ; SGE-ME
1套
南京赛佳

中和沉淀池

9
中和沉淀池
5m x3m x 4m
1座
碳钢防腐
10
反映搅拌机
1.1KW
1套

11
加药设备
HSJ/B
1套
青岛金海晟
12
加药设备
HSJ/A
1套
青岛金海晟
13
pH在线监控系统

1套

脱钙中间水池

14
脱钙中间水池
3m x2.5mx 2m
1座
碳钢防腐
序号
设备名称
规格、型号
数量
备注

15
穿孔管

6m 2
PE

A/O池

16
A池
5m x4m x 4.5m
1座
钢筋混凝土
17
O池
5m x4m x 4.5m
1座
钢筋混凝土
18
填料
半软性填料
110m 2
宜兴苏友
19
微孔曝气器
盘式；空气流量3m 3/h
30套
宜兴苏友

二沉池

二沉池
4)3m x 5m
1座

活性污泥回流泵
流量：2m 3/h扬程：5m
1台

污泥浓缩池

污泥浓缩池
3.8m x 2m x 2m
1座
碳钢防腐

螺杆泵
流量：2m 3/h扬程：5m
1台

离心脱水机
解决量：2m 3/h
1台
浙江正达
