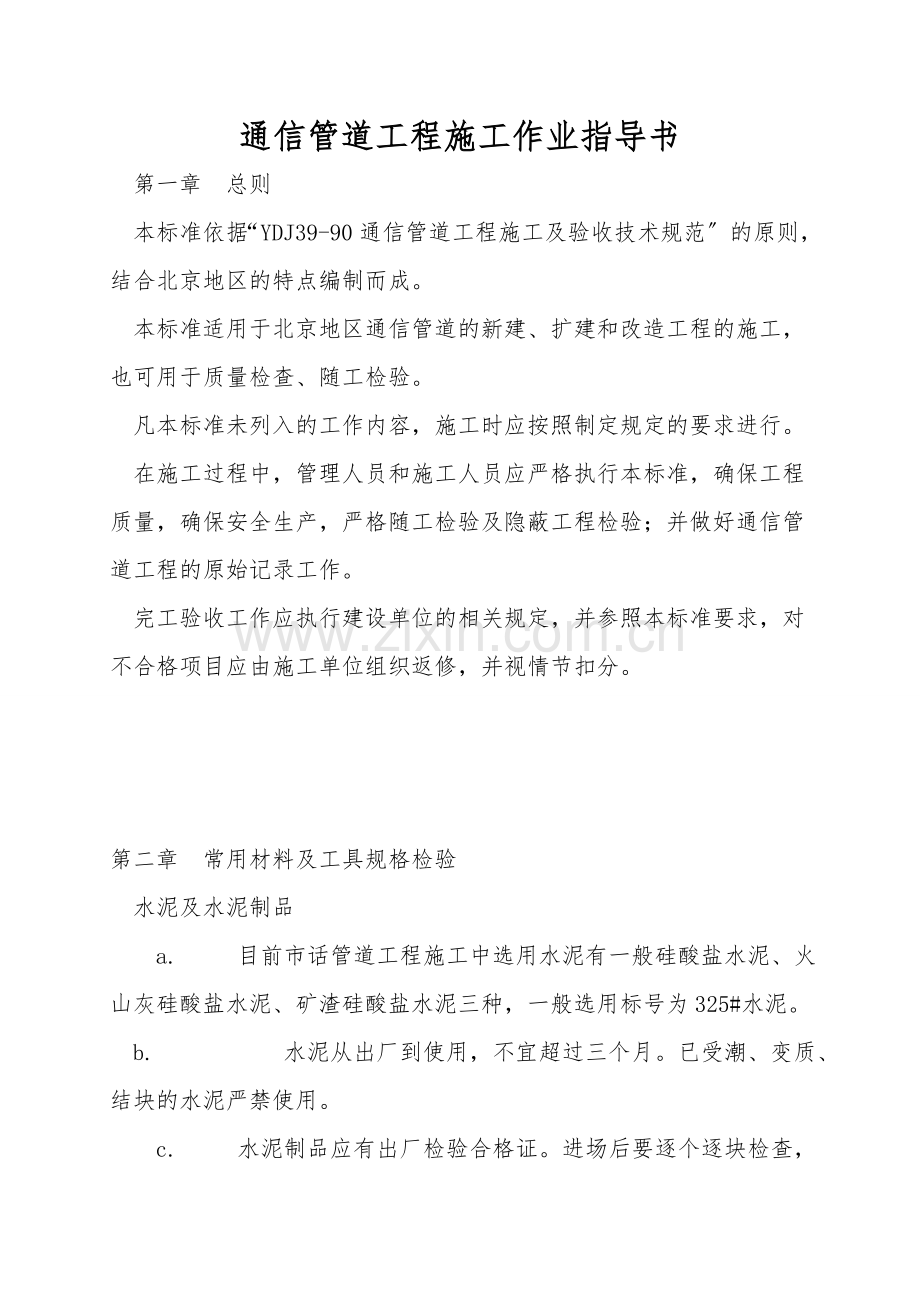

通信管道工程施工作业指导书
第一章 总则
 本标准依据“YDJ39-90通信管道工程施工及验收技术规范〞的原则，结合北京地区的特点编制而成。
 本标准适用于北京地区通信管道的新建、扩建和改造工程的施工，也可用于质量检查、随工检验。
 凡本标准未列入的工作内容，施工时应按照制定规定的要求进行。
 在施工过程中，管理人员和施工人员应严格执行本标准，确保工程质量，确保安全生产，严格随工检验及隐蔽工程检验；并做好通信管道工程的原始记录工作。
 完工验收工作应执行建设单位的相关规定，并参照本标准要求，对不合格项目应由施工单位组织返修，并视情节扣分。

第二章 常用材料及工具规格检验
 水泥及水泥制品
 a.   目前市话管道工程施工中选用水泥有一般硅酸盐水泥、火山灰硅酸盐水泥、矿渣硅酸盐水泥三种，一般选用标号为325#水泥。
b.      水泥从出厂到使用，不宜超过三个月。已受潮、变质、结块的水泥严禁使用。
 c.   水泥制品应有出厂检验合格证。进场后要逐个逐块检查，其规格应符合制定要求，水泥制品表面应平整平滑、无破损及断裂。
 d.   水泥制品应达到养护标准，没有达到养护标准的严禁施工中使用。
 e.   水泥管道的管身应完整，不缺棱角；管孔的喇叭口必必需圆滑，管孔内壁应平滑无凹凸、起伏等缺陷；管体表面的裂痕〔指纵横向〕长度小于50mm，超过50mm的不宜整块使用；管块的管孔外缘缺边应小于20mm，但外缘缺角，其边长小于50mm的，可以修补后使用。
 f.   水泥基础应完整平滑，表面无裂痕，基础有缺角不大于20cm，修补后可使用。
g.      人孔上覆板的钢筋配制、加工、绑扎以及混凝土的标号应附和制定图纸的规定。要求上覆表面完整、平滑，无塌陷、裂痕。
 混凝土及水泥砂浆
 a.   配制混凝土所用的水泥、砂石配料比应符合制定要求及使用标准。不同种类、标号的水泥不得混合使用。
b.      混凝土的搅拌必必需均匀，以达到颜色一致的标准，搅拌完毕的混凝土应在初凝时间〔约45分钟〕内浇灌。
c.      浇灌混凝土构件必必需进行振捣，无论采纳人工或机械振捣，都应按层依次进行，捣固密实，不得出现跑模漏浆等现象。
 石料
 a.   应采纳天然砾石或人工碎石，不得使用风化石；
 b.   石料的粒径应符合制定文件规定。〔一般使用直径为0.5cm-3.2cm〕；
 c.   石料中含泥量按重量计，不得超过2%，超过标准的，必必需用水冲洗干净后方能使用；
d.      针状、片状颗粒含量，按重量计不得超过20%〔按体积分析法〕；
e.      不得使用含硫、含碱、含酸的石料；
f.      石料中不得有树叶、草根、木屑、泥土等杂物；
g.      凡抹缝、抹角、抹面及管块接缝等处的水泥砂浆，其砂料必必需经过筛后方能使用，不得有豆石类较大粒径碎石在内。
 砂
 a.   市话管道工程中，宜采纳中粗天然砂及河砂，也可采纳4:1粗细砂配合使用，浇制混凝土及构件时采纳粗纱，禁用细砂。
b.      砂中的云母和轻物质按重量计不得超过3%；
c.      砂粒应清洁，砂中的泥土按重量计不得超过5%〔水洗法检测〕；
d.      不得使用含硫、含碱、含酸的砂料；
e.      砂中不得含有树叶、草根、木屑等杂物；
f.      砂粒应质地坚硬、颗粒均匀。
 机制砖
 a.   通信管道工程一般采纳机制粘土砖。砖体要求完整，外观没有弯曲变形、缺棱、掉角、裂痕等缺陷。
 b.   机制粘土砖应符合制定标准。在通信管道建设工程中常用的为100#机砖。
 木材
 a.   在通信管道建设工程中必需要一定量的木材。木材只是作为在施工过程中的工具、模板的制作和支护、加固作用，但工程最后，木材并不保留在管道设施中。
 b.   木材的分类一般分为圆木与规格材二种。
 c.   规格材又分方材和板材二种，管道工程中一般使用板材如地基板、模板等。
 d.   木材的保管：
 (1)  应注意防火。要远离火源，严禁明火，备齐消防设备，有专人负责；
 (2)   应分类码放，并应标注规格、数量；
 (3)   存放时下部垫起，以防被水浸泡；
 (4)   工程拆下的挡土板、模板，应有专人进行回收、整理和分类码放；
 (5)   要量材使用，禁止大材小用，成材乱用；
 (6)   领用木材时应有手续。
 水
          通信管道中禁用海水、工业废水、污水、含有矿物质的泉水及含有油、酸、碱、盐类的水。
 硬塑料管及聚氯乙烯双壁波纹管
 a.   PVC 硬塑料管的检验标准：
       塑料管应完整、平滑、无破损、无裂痕，破损处应锯去后再使用。管口及管身应符合出厂技术标准，无异型、变形。管口内壁应平滑，有凹凸起伏的不得使用。
       硬塑料管接口应完整、平滑、无破损，有裂痕的不宜采纳。接口内无凹凸变形，接口与塑料管必必需配套。
 b.   聚氯乙烯双壁波纹管〔波纹管〕的检验：
       波纹管内壁应平滑、无气泡、无裂痕、残缺和显然流痕；
       外壁波纹应均匀、规整，每根管材〔6M〕其波纹凹陷点应不超过3个，但1米内不得有两处，凹陷点不应大于1平方厘米；
       内外壁连接应融为一体，不得出现分层现象；
       断面应垂直于管身；
       承插接口内外壁应平滑，不得偏斜于中心轴线。
 镀锌钢管、钢管、钢筋及部分铁件材料
       钢材的材质规格型号应符合制定文件规定，不得有锈片剥落或严重锈蚀。
 a.   钢管管身及管口不得变形，管孔内应平滑无节疤、无裂痕。可将变形、节疤、裂痕处可锯去后使用。
 b.   钢管接口与钢管规格必必需与制定规范配套，不得用角铁、钢筋和扁铁替代钢管接口。
   禁用不配套规格接口及塑料接口。
 c.   人孔、手孔口圈装置〔包括外盖、内盖、口圈等〕的规格应符合制定要求，铁盖与口圈应吻合，盖合后应平稳不翘动。
 d.   口圈装置〔包括内、外铁盖〕系用铸铁铸造成型，翻砂出模经修理后，热浸沥青以防锈蚀。其质地应坚实，铸件表面应完整，无飞刺、砂眼等缺陷。有裂痕和破损的不得使用。
 e.   人孔、手孔内设置的穿钉、支架、拉力环应符合制定规定，不得有歪斜、扭曲、飞刺、断裂或破损等缺陷，表面应平滑、无脱落、无气泡，防锈漆和镀锌层应均匀完整。
 f.   引上管弯管及卡子应按制定标准配套使用。禁用不配套管弯管和卡子。
 g.   钢筋应顺直洁净，钢筋表面无浮皮、锈蚀，油渍及漆污用前应清除干净。凡有劈裂和粗细不均匀的不得使用。
2.10 主要工具及规格
   拉棒应直圆，平滑、无断裂痕，长2米，圆直径为86mm。
       敷设管道用的拉棒钩子应用直径8mm钢筋制做，长度为150mm，有断裂痕的不宜使用。

第三章 通信管道工程施工作业
 定位、放线
       按施工制定图要求定位放线，施工时管道中心线左右不得偏移0.5米〔含0.5米〕，超过0.5米，须得到制定人的同意。
       施工前必必需依据制定图纸进行现场勘察、交桩定位，如制定图和现场有矛盾，及时和制定部门联系。
       人〔手〕孔定位放样时尽可能的避开地下管线，对交通繁忙的路口和企、事业单位门口的放线则尽量在夜间进行。
       每段管距〔人孔中至人孔中〕长度不宜大于130米。
       人〔手〕孔坑槽的放样一般掌握为人〔手〕孔基础尺寸加1米，如中号直通型其人孔尺寸为3.28X2.18，放样是4.28X3.18。遇有松散土质及特别状况可适当加大放量尺寸。
           挖掘沟〔坑〕及支撑护土板。
       开凿沥青及混凝土路面是开槽挖沟的首项工作。为了便于补路的规格整齐，一般采纳路面切割机先行切割。
       挖掘沟〔坑〕时必必需按线开挖。
       管沟必必需采纳放坡式进行挖掘，如图：
___________                ___________
\               /
\             /
\­­___________/

           一般坡度为10-30%。
       管道纵向沟槽应平直成一字坡或人字坡，一般坡度控制在3‰左右；
       管道沟中碰到障碍物必需增坡度时，增加坡度起点一般规定为距障碍点10米以外，坡度的增加系数则依据障碍的大小而定。
       挖掘沟〔坑〕一般挖掘深度至1.5米以下时，宜支撑护土板。如遇土质疏松或特别状况时则依据现场状况确定支护深度。
