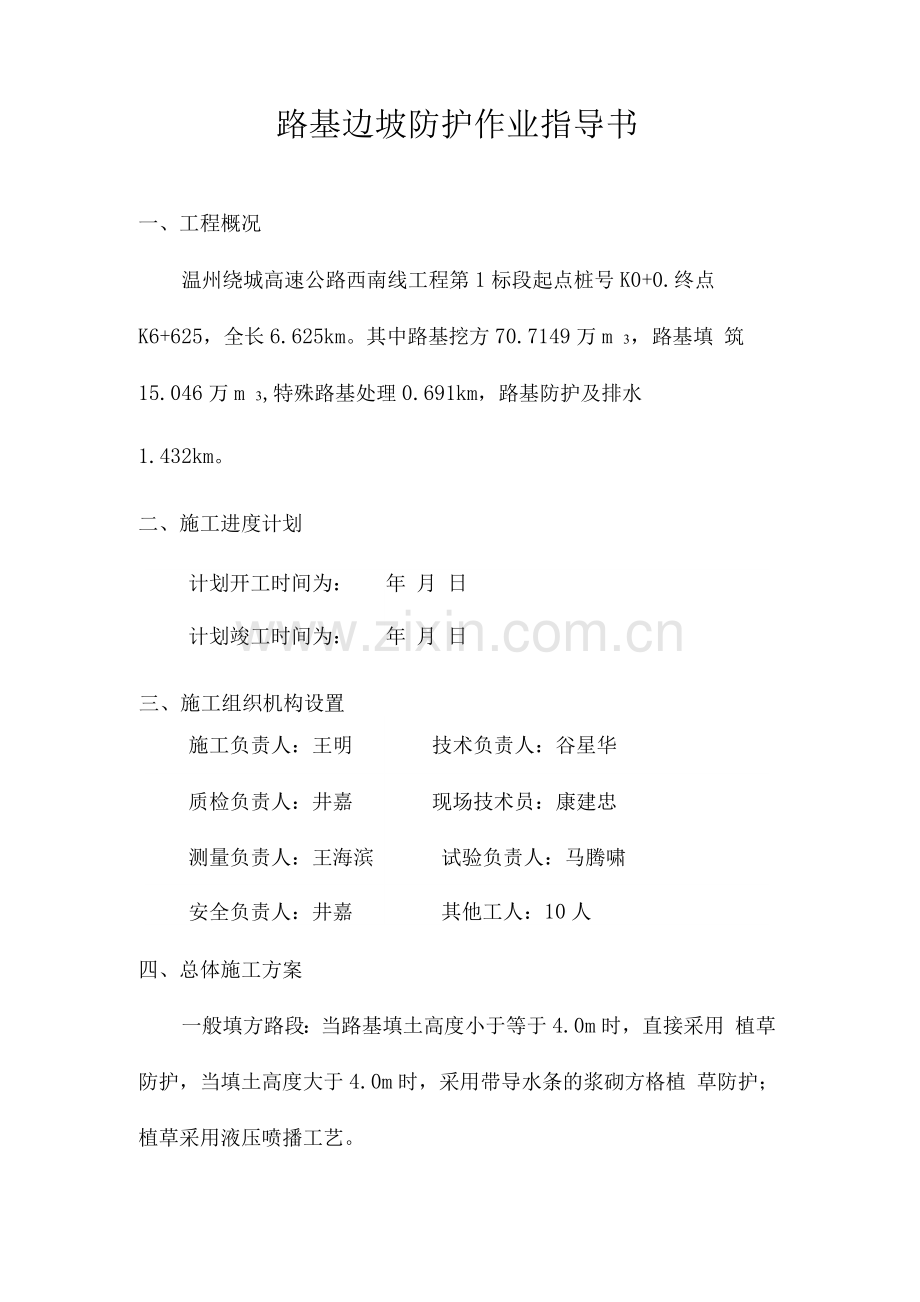

路基边坡防护作业指导书
一、工程概况
温州绕城高速公路西南线工程第1标段起点桩号K0+0.终点
K6+625，全长6.625km。其中路基挖方70.7149万m 3，路基填 筑15.046万m 3,特殊路基处理0.691km，路基防护及排水
1.432km。
二、施工进度计划
计划开工时间为：
年 月 日
计划竣工时间为：
年 月 日

三、施工组织机构设置
施工负责人：王明
技术负责人：谷星华
质检负责人：井嘉
现场技术员：康建忠
测量负责人：王海滨
试验负责人：马腾啸
安全负责人：井嘉
其他工人：10人

四、总体施工方案
一般填方路段：当路基填土高度小于等于4.0m时，直接采用 植草防护，当填土高度大于4.0m时，采用带导水条的浆砌方格植 草防护；植草采用液压喷播工艺。

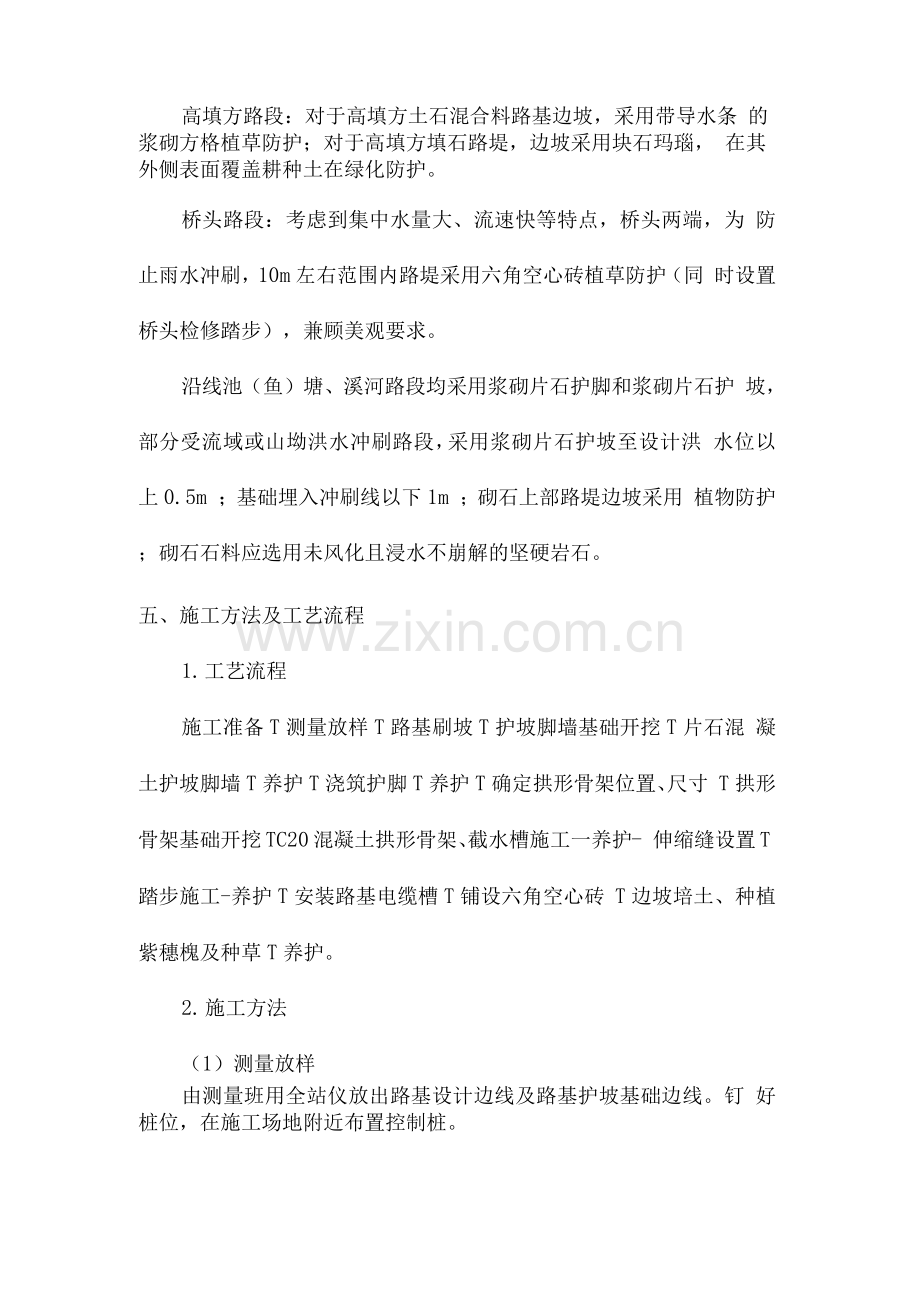

高填方路段：对于高填方土石混合料路基边坡，采用带导水条 的浆砌方格植草防护；对于高填方填石路堤，边坡采用块石玛瑙， 在其外侧表面覆盖耕种土在绿化防护。
桥头路段：考虑到集中水量大、流速快等特点，桥头两端，为 防止雨水冲刷，10m左右范围内路堤采用六角空心砖植草防护（同 时设置桥头检修踏步），兼顾美观要求。
沿线池（鱼）塘、溪河路段均采用浆砌片石护脚和浆砌片石护 坡，部分受流域或山坳洪水冲刷路段，采用浆砌片石护坡至设计洪 水位以上0.5m ；基础埋入冲刷线以下1m ；砌石上部路堤边坡采用 植物防护；砌石石料应选用未风化且浸水不崩解的坚硬岩石。
五、施工方法及工艺流程
1. 工艺流程
施工准备T测量放样T路基刷坡T护坡脚墙基础开挖T片石混 凝土护坡脚墙T养护T浇筑护脚T养护T确定拱形骨架位置、尺寸 T拱形骨架基础开挖TC20混凝土拱形骨架、截水槽施工一养护- 伸缩缝设置T踏步施工-养护T安装路基电缆槽T铺设六角空心砖 T边坡培土、种植紫穗槐及种草T养护。
2. 施工方法
（1）测量放样
由测量班用全站仪放出路基设计边线及路基护坡基础边线。钉 好桩位，在施工场地附近布置控制桩。
（2）路基刷坡
路基按设计边坡坡度（1： 1.5）进行刷坡，路基边坡主要采用 挖掘机进行刷坡，刷坡时预留20cm采用人工进行。
（3）护坡脚墙及护脚
① 边坡脚墙及护脚分两次浇筑，首先施工脚墙，达到一定强度 后再施工护脚，在施工脚墙时留接茬钢筋。
② 脚墙由测量班进行放样，并用白灰洒出开挖轮廓线，采用小 型挖掘进行开挖，基底预留20〜30cm，采用人工进行开挖，基底 浮土全部清理干净，同时保证原土不受扰动，基底经监理工程师验 收合格后进行安装脚墙模板，模板采用优质竹胶板，模板尺寸严格 按设计结构进行加工，采用内拉外撑进行加固，拉杆采和巾12钢 筋，间距40〜60cm 一道，外侧用5cm〜10cm方木及钢管进行加 固，确保模板几何尺寸满足设计及规范要求。护脚采用优质竹胶板 制作，按设计尺寸进行加工且加固稳定，加固形式同脚墙，同时在 护脚外侧设双排脚手架，护脚线型顺直美观。
③ 脚墙基础基底为土基，浇筑前应对基底夯实，并对基坑内的 杂物安排专人进行清理。砼浇筑前向监理工程师进行验收，检测各
