锤击预制方桩工程施工工艺流程
一、锤击方桩工程施工主要工艺流程如下:

1、场地平整及修筑运输车辆进入的临时施工便道.
2、根据设计图纸布置好的桩位进行施工，施工前进行必要的复核工作.
3、核对桩型,检查外观质量，其内容包括：检查运入场地的桩型是否是设计所要求的桩型，方桩外观是否存在蜂窝、漏浆、裂缝，通过严格的质量检查、验收，把不合格方桩拒之于场外，严把方桩质量关.
4、桩机移机就位,双向调直机架，然后起吊尖桩到桩位上,再检查桩位的准确性.桩入土一定深度〔约50cm〕后，必须用两向吊线严格对中调直.
5、检查尖桩垂直度满足规范要求〔＜1%〕及桩机调平后，即往下打桩,并由专人负责对垂直度进行监控.当倾斜过大时，应设法及时校正，并分析发生倾斜原因，避免桩尖进入硬土层或一定深度后再强行回板纠偏.
6、打桩应连续一次性完成，尽量减少中间停顿时间.锤高应严格控制在1米以内.
7、接桩采用焊接法，接驳应高出地面不少于30cm，接桩时上、下桩段要顺直，错位偏差不大于8mm.焊接桩前，对接的上、下端表面应用铁刷子清刷干净.施焊一般由两个焊工同时对称进行，先将四角点焊固定，再用①16加强筋将四面焊接，焊缝应密实、饱满.焊好后待焊自然冷却不少于2分钟后方可继续打桩.
8、当施打至准备收锤时，锤高按米控制，每阵锤的贯入度W3cm控制，达到收锤标准方可收锤.

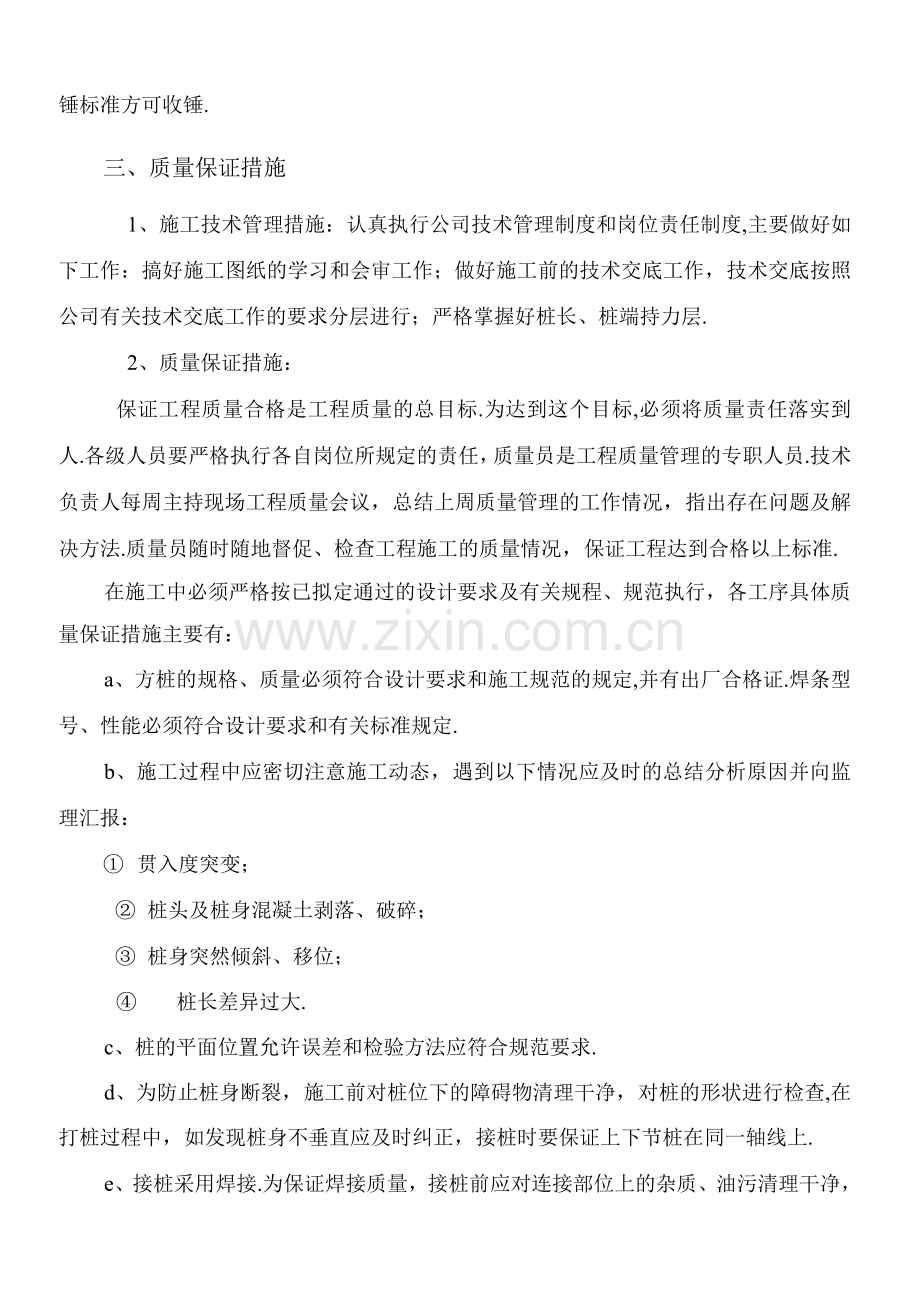

三、质量保证措施
1、施工技术管理措施：认真执行公司技术管理制度和岗位责任制度,主要做好如下工作：搞好施工图纸的学习和会审工作；做好施工前的技术交底工作，技术交底按照公司有关技术交底工作的要求分层进行；严格掌握好桩长、桩端持力层.
2、质量保证措施：
保证工程质量合格是工程质量的总目标.为达到这个目标,必须将质量责任落实到人.各级人员要严格执行各自岗位所规定的责任，质量员是工程质量管理的专职人员.技术负责人每周主持现场工程质量会议，总结上周质量管理的工作情况，指出存在问题及解决方法.质量员随时随地督促、检查工程施工的质量情况，保证工程达到合格以上标准.
在施工中必须严格按已拟定通过的设计要求及有关规程、规范执行，各工序具体质量保证措施主要有：
a、方桩的规格、质量必须符合设计要求和施工规范的规定,并有出厂合格证.焊条型号、性能必须符合设计要求和有关标准规定.
b、施工过程中应密切注意施工动态，遇到以下情况应及时的总结分析原因并向监理汇报：
① 贯入度突变；
② 桩头及桩身混凝土剥落、破碎；
③ 桩身突然倾斜、移位；
④ 桩长差异过大.
c、桩的平面位置允许误差和检验方法应符合规范要求.
d、为防止桩身断裂，施工前对桩位下的障碍物清理干净，对桩的形状进行检查,在打桩过程中，如发现桩身不垂直应及时纠正，接桩时要保证上下节桩在同一轴线上.
e、接桩采用焊接.为保证焊接质量，接桩前应对连接部位上的杂质、油污清理干净，保证连接部件清洁并检查连接部件是否牢固平整.
f、对桩身垂直度的控制，严格采用相应垂直的两个方向进行吊线，随时监控桩的垂直度，确保垂直度偏差在规范允许的误差范围之内.
g、对收锤标准的控制，应严格落实好锤高与锤重的控制，认真量度贯入度的数据
四、工期保证措施
为保证工程能按期完成,采取如下的保证措施：正常施工2-3天，如平均每天不能完成计划的桩数，则根据实际情况,适当增加设备.在材料准备方面优先满足本工程.
五、安全、文明施工措施
〔一〕安全生产措施
1. 在施工过程中，严格执行本工地制订的安全文明施工措施，对第一次进入现场的施工人员,要明确有关安全制度，进行有关安全意识教育，并办理安全教育签证手继.班前的安全活动由质安员负责按公司规定的内容进行.
2, 机械司机在施工操作时必须听从指挥信号，不得随意离开岗位，应经常注意机械的运转情况，发生异常立即检查处理.
3. 妥善保护好桩基的轴线和标高与控制，不得碰撞和振动，以免引起位
移.
4. 工作时凡进入施工范围内的工作人员必须佩戴胸卡，头戴安全帽，不
得赤脚、穿拖鞋及赤膊，严禁违章指挥和违章操作.
5. 在施工现场人员要密切注意桩机动态，防止发生意外事故，特别是起吊重物时，要注意吊物、钢丝绳和重物之间是否钩紧绑牢.
6. 施工现场用的电缆、电线应尽可能做到架空,电缆、电线通过走道时,一定要加保护设施,以免车辆滚压造成电线破裂，发生触电事故.生活用电不许乱接乱拉，注意用电安全.
7. 工地设专职电工管理日常施工用电工作，每一开关箱应加设漏电保护开关；全部电动机具都应按规定接地线；检修时，开关箱应挂牌示意.
8.机械、电动设备要设专人管理及操作.
9. 除公司每半个月质安检查，上级抽查外,工地每天由工地质安员和班组负责人员进行安全监督与检查，发现问题当日解决.凡上级、公司检查提出整改项目，由项目经理指定人员从时间、措施上落实解决.对较大问题按"三不放过"原则处理.
10. 工地建立防火责任，职责明确.按规定设专职防火干部和专职消防员,建立防火档案并正确填写.按要求设置警告标志，配置相应的消防器材.
〔二〕文明施工措施
1. 必须根据场地实际合理地进行布置，设施设备按现场布置图规定设置堆放.
2. 道路畅通、平整、整洁，不乱堆乱放，无散落物；建筑垃圾必须集中堆放，及时处理.
3. 班组必须做好随作随手清，物尽其用.在施工作业时，应有防止尘土飞扬、泥浆洒漏、污水外流、车辆拖带泥土运行等措施.
4. 生活卫生应纳入工地总体规划，落实卫生专职管理人员和清洁人员,落实责任制.
5 .施工员必须服从甲方、质监、监理等有关管理人员指挥.
6 .遵守当地城市监察管理条例，严格按规范施工.
附图1、施工工程管理架构图
