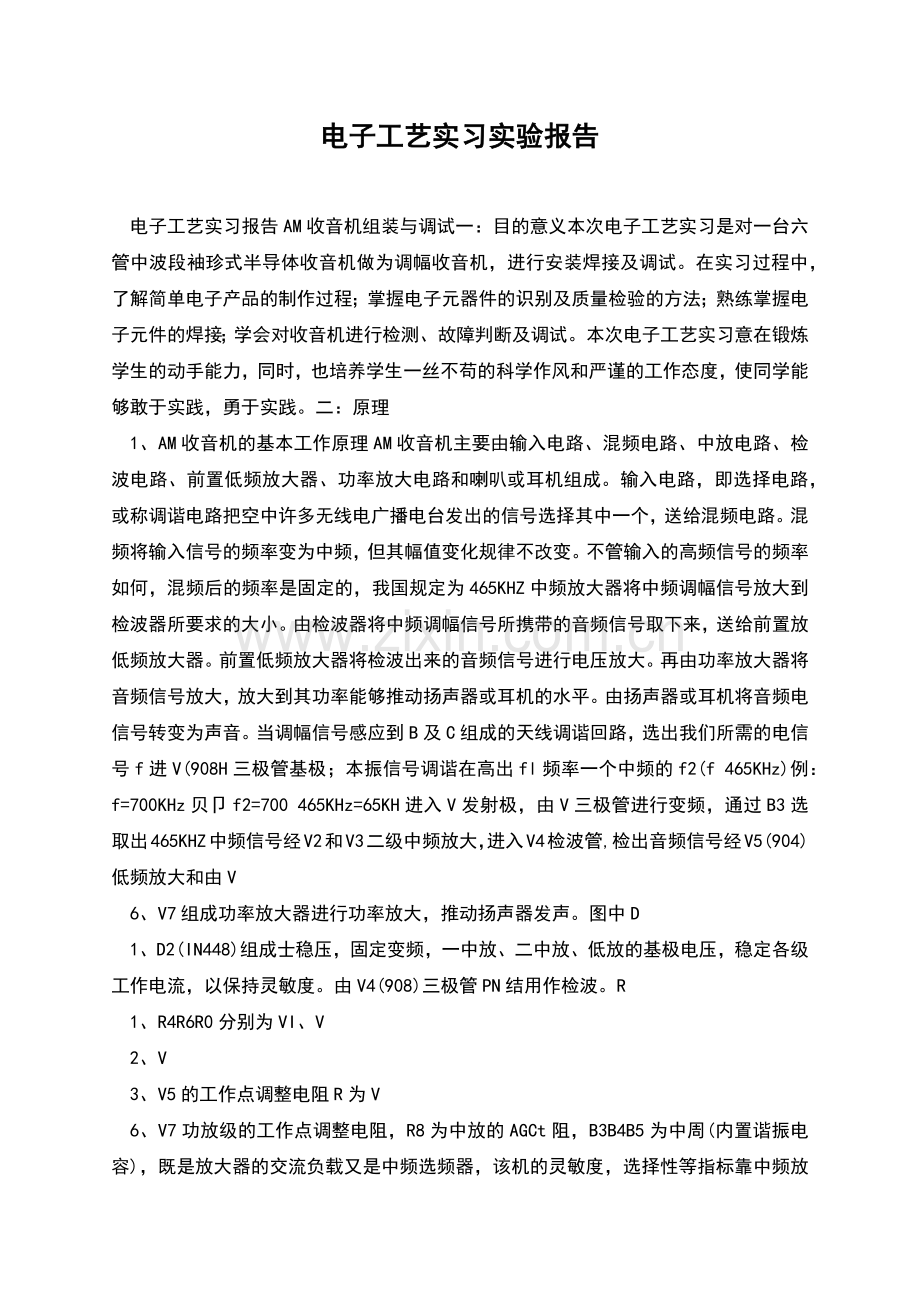

电子工艺实习报告AM收音机组装与调试一：目的意义本次电子工艺实习是对一台六管中波段袖珍式半导体收音机做为调幅收音机，进行安装焊接及调试。在实习过程中，了解简单电子产品的制作过程；掌握电子元器件的识别及质量检验的方法；熟练掌握电子元件的焊接；学会对收音机进行检测、故障判断及调试。本次电子工艺实习意在锻炼学生的动手能力，同时，也培养学生一丝不苟的科学作风和严谨的工作态度，使同学能够敢于实践，勇于实践。二：原理
1、AM收音机的基本工作原理AM收音机主要由输入电路、混频电路、中放电路、检波电路、前置低频放大器、功率放大电路和喇叭或耳机组成。输入电路，即选择电路，或称调谐电路把空中许多无线电广播电台发出的信号选择其中一个，送给混频电路。混频将输入信号的频率变为中频，但其幅值变化规律不改变。不管输入的高频信号的频率如何，混频后的频率是固定的，我国规定为465KHZ中频放大器将中频调幅信号放大到检波器所要求的大小。由检波器将中频调幅信号所携带的音频信号取下来，送给前置放低频放大器。前置低频放大器将检波出来的音频信号进行电压放大。再由功率放大器将音频信号放大，放大到其功率能够推动扬声器或耳机的水平。由扬声器或耳机将音频电信号转变为声音。当调幅信号感应到B及C组成的天线调谐回路，选出我们所需的电信号f进V(908H三极管基极；本振信号调谐在高出fl频率一个中频的f2(f 465KHz)例：f=700KHz贝卩f2=700 465KHz=65KH进入V发射极，由V三极管进行变频，通过B3选取出465KHZ中频信号经V2和V3二级中频放大，进入V4检波管,检出音频信号经V5(904)低频放大和由V
6、V7组成功率放大器进行功率放大，推动扬声器发声。图中D
1、D2(IN448)组成士稳压，固定变频，一中放、二中放、低放的基极电压，稳定各级工作电流，以保持灵敏度。由V4(908)三极管PN结用作检波。R
1、R4R6R0分别为VI、V
2、V
3、V5的工作点调整电阻R为V

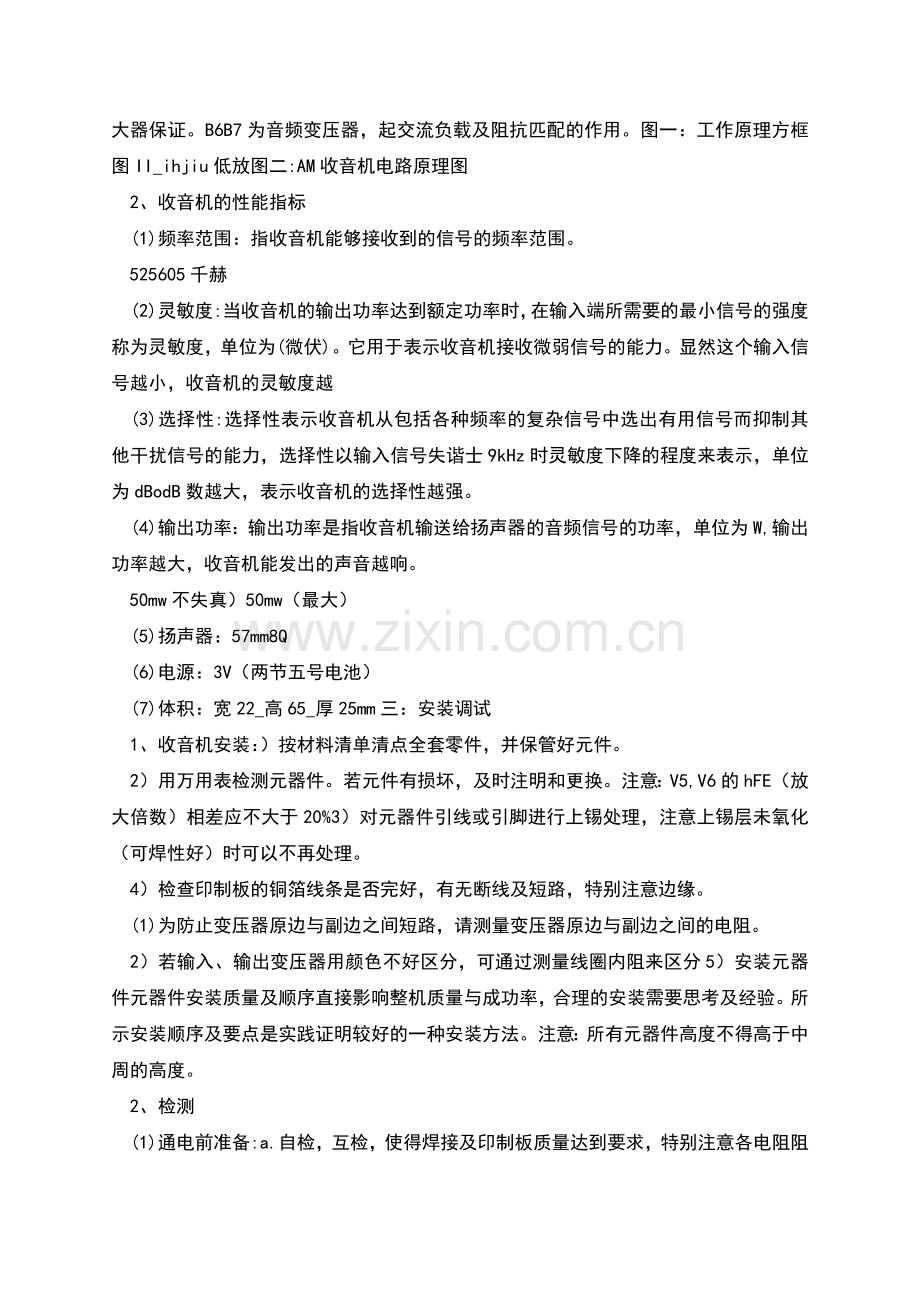

6、V7功放级的工作点调整电阻，R8为中放的AGCt阻，B3B4B5为中周(内置谐振电容)，既是放大器的交流负载又是中频选频器，该机的灵敏度，选择性等指标靠中频放大器保证。B6B7为音频变压器，起交流负载及阻抗匹配的作用。图一：工作原理方框图II_ihjiu低放图二:AM收音机电路原理图
2、收音机的性能指标
(1)频率范围：指收音机能够接收到的信号的频率范围。
525605千赫
(2)灵敏度:当收音机的输出功率达到额定功率时，在输入端所需要的最小信号的强度称为灵敏度，单位为(微伏)。它用于表示收音机接收微弱信号的能力。显然这个输入信号越小，收音机的灵敏度越
(3)选择性:选择性表示收音机从包括各种频率的复杂信号中选出有用信号而抑制其他干扰信号的能力，选择性以输入信号失谐士9kHz时灵敏度下降的程度来表示，单位为dBodB数越大，表示收音机的选择性越强。
(4)输出功率：输出功率是指收音机输送给扬声器的音频信号的功率，单位为W,输出功率越大，收音机能发出的声音越响。
50mw不失真）50mw（最大）
(5)扬声器：57mm8Q
(6)电源：3V（两节五号电池）
(7)体积：宽22_高65_厚25mm三：安装调试
1、收音机安装：）按材料清单清点全套零件，并保管好元件。
2）用万用表检测元器件。若元件有损坏，及时注明和更换。注意：V5,V6的hFE（放大倍数）相差应不大于20%3）对元器件引线或引脚进行上锡处理，注意上锡层未氧化（可焊性好）时可以不再处理。
4）检查印制板的铜箔线条是否完好，有无断线及短路，特别注意边缘。
(1)为防止变压器原边与副边之间短路，请测量变压器原边与副边之间的电阻。
2）若输入、输出变压器用颜色不好区分，可通过测量线圈内阻来区分5）安装元器件元器件安装质量及顺序直接影响整机质量与成功率，合理的安装需要思考及经验。所示安装顺序及要点是实践证明较好的一种安装方法。注意：所有元器件高度不得高于中周的高度。
2、检测
(1)通电前准备:a.自检，互检，使得焊接及印制板质量达到要求，特别注意各电阻阻值是否与图纸相同，个三极管、二极管是否有极性焊错，位置装错以及电路板线条断线或短路，焊接时有无焊锡造成的电路短路现象。b.接入电源前必须检查电源有无输出电压（3V）和引出线正负极是否正确。初测：接入电源（注意 、-极性），将频率盘拨到530KHZ无台区,在收音机开关不打开的情况下首先测量整机静态工作总电流“Io”,然后将收音机开关打开，分别测量三极管T-T6的E、B、C三个电极对地的电压值（也叫静态工作点），测量时防止表要测量点与其相邻点短接。如果lo5mA应立即停止通电，检查故障原因。过大或过小都反映装配中有问题，应该重新仔细检查。下面给出参考值：表参考测量值工作电压：Ec=3V工作电流：lo=0mA三极管VV2V3V4V5V6e0000bc33试听：如果各元件完好。装配正确，初测也正确，即可试听。接通电源，慢慢转动调谐盘，应能听到广播声，否则重复
(1)要求的各项检查内容，找出故障并改正，注意在此过程中不要调中周及微调电容。
3、调试：经通电检查并正常发声后，可进行调试工作。
(1)调中频频率目的：将中周的谐振频率调整到固定的中频频率“465KHZ这一点上。a.将信号发生器的频率指针放在465KHZ位置上。b.打开收音机开关，频率盘放在最低位置，将收音机靠近信号发生c.用改锥按顺序微微调整T
4、T3。反复调整T4T3,使收音机信号最强。
(2)调整频率范围目的：使双联电容全部旋入活全部旋出，所接频率范围恰好是整个中频波段。a.低端调整：信号发生器调至525KHZ，收音机调至530KHZ位置上，此时调整T2使收音机信号出现并最强。b.高端调频：将信号发生器调至600KHZ收音机调至600KHZ调Cb使信号出现最强。c.反复上述a、b两项调整2-3次，使信号最强。
