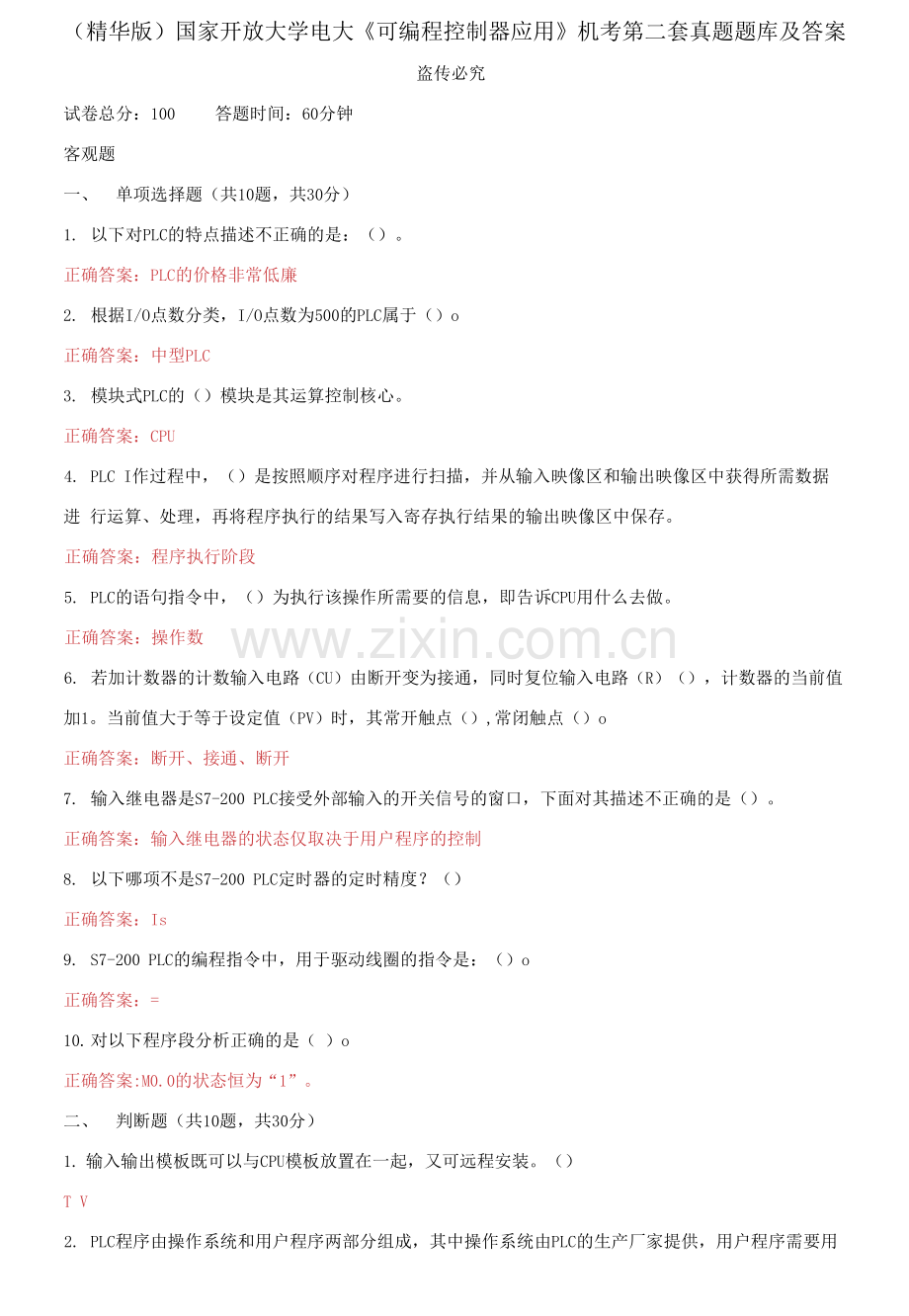

（精华版）国家开放大学电大《可编程控制器应用》机考第二套真题题库及答案
盗传必究
试卷总分：100 答题时间：60分钟
客观题
一、 单项选择题（共10题，共30分）
1. 以下对PLC的特点描述不正确的是：（）。
正确答案：PLC的价格非常低廉
2. 根据I/O点数分类，I/O点数为500的PLC属于（）o
正确答案：中型PLC
3. 模块式PLC的（）模块是其运算控制核心。
正确答案：CPU
4. PLC I作过程中，（）是按照顺序对程序进行扫描，并从输入映像区和输出映像区中获得所需数据进 行运算、处理，再将程序执行的结果写入寄存执行结果的输出映像区中保存。
正确答案：程序执行阶段
5. PLC的语句指令中，（）为执行该操作所需要的信息，即告诉CPU用什么去做。
正确答案：操作数
6. 若加计数器的计数输入电路（CU）由断开变为接通，同时复位输入电路（R）（），计数器的当前值
加1。当前值大于等于设定值（PV）时，其常开触点（）,常闭触点（）o
正确答案：断开、接通、断开
7. 输入继电器是S7-200 PLC接受外部输入的开关信号的窗口，下面对其描述不正确的是（）。
正确答案：输入继电器的状态仅取决于用户程序的控制
8. 以下哪项不是S7-200 PLC定时器的定时精度？（）
正确答案：Is
9. S7-200 PLC的编程指令中，用于驱动线圈的指令是：（）o
正确答案：=
10. 对以下程序段分析正确的是（ ）o
正确答案:M0.0的状态恒为“1”。
二、 判断题（共10题，共30分）
1. 输入输出模板既可以与CPU模板放置在一起，又可远程安装。（）
T V

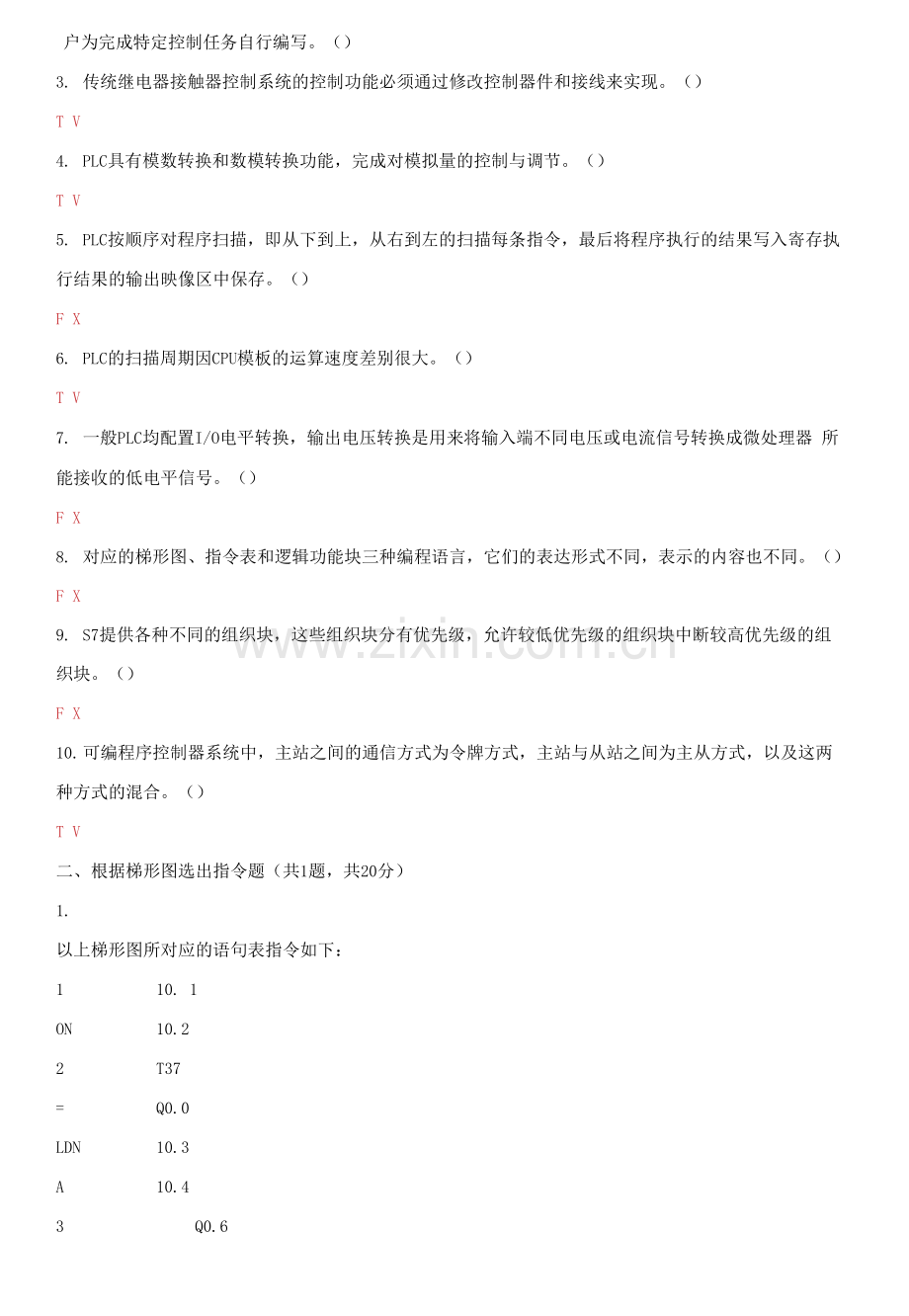

2. PLC程序由操作系统和用户程序两部分组成，其中操作系统由PLC的生产厂家提供，用户程序需要用 户为完成特定控制任务自行编写。（）
3. 传统继电器接触器控制系统的控制功能必须通过修改控制器件和接线来实现。（）
T V
4. PLC具有模数转换和数模转换功能，完成对模拟量的控制与调节。（）
T V
5. PLC按顺序对程序扫描，即从下到上，从右到左的扫描每条指令，最后将程序执行的结果写入寄存执 行结果的输出映像区中保存。（）
F X
6. PLC的扫描周期因CPU模板的运算速度差别很大。（）
T V
7. 一般PLC均配置I/O电平转换，输出电压转换是用来将输入端不同电压或电流信号转换成微处理器 所能接收的低电平信号。（）
F X
8. 对应的梯形图、指令表和逻辑功能块三种编程语言，它们的表达形式不同，表示的内容也不同。（）
F X
9. S7提供各种不同的组织块，这些组织块分有优先级，允许较低优先级的组织块中断较高优先级的组 织块。（）
F X
10. 可编程序控制器系统中，主站之间的通信方式为令牌方式，主站与从站之间为主从方式，以及这两
种方式的混合。（）
T V
二、根据梯形图选出指令题（共1题，共20分）
1.
以上梯形图所对应的语句表指令如下：
1 10. 1
ON 10.2
2 T37
= Q0.0
LDN 10.3
A 10.4
3 Q0.6
4 10.3
AN
10.5
二
Q0. 7
(1).
补充以上程序，其中标注1处应该选择（）
正确答案：LD
（2） .补充以上程序，其中标注2处应该选择（）
正确答案：A
（3） .补充以上程序，其中标注3处应该选择（）
正确答案：=
（4） .补充以上程序，其中标注4处应该选择（）
正确答案：LDN
三、设计题（共1题，共20分）
1.
用PLC实现一台三相异步电动机的正反转控制：当按下正向启动按钮SB1,电动机正转；当按下反向启 动按钮SB2,电动机反转；停机时按下停机按钮SB3。过载时，热继电器KR动作，电动机停止。按照上 述工作要求，完善电动机控制的I/O分配表，并选出正确的梯形图。
电动机控制的I/O分配表如下：
电动机正反转控制电路I / 0分配表
电气符号 I/O地址 功能说明
SB1
1 正向启动按钮，常开按钮
SB2
10.3 反向启动按钮，常开按钮
SB3
10.0 停止按钮，常闭按钮
2
10.1 热保护，常闭开关
KM1
Q0.0 正向运行接触器线圈
3
Q0.1 反向运行接触器线圈
(1).
在以上电动机正反转控制的I/O分配表中，标注1处，即正向启动按钮SB1所配备的地址可以为
(
)o
正确答案：10.2

(2).
在以上电动机正反转控制的I/O分配表中，标注2处，即具有热保护功能、地址为10.1处所对
应的电气符号为（ ）o

正确答案：KR
标注3处，即反向运行接触器线圈、地址为Q0.1处
（3）.在以上电动机正反转控制的I/O分配表中,
所对应的电气符号可以为（ ）o
正确答案：KM2
(4).符合该控制流程的梯形图为( )o
正确答案：C
