人防工程质量验收的划分.docx

3人防工程施工质量验收
3. 1基本规定
施工现场质量管理应有相应的施工技术标准，健全的质量管理体系、施工质量检验制度和综合施工质量水平评定考核制度。
施工现场质量管理可按本标准附录A的要求进行检查记录。人防工程应按下列规定进行施工质量控制
1工程采用的主要材料、半成品、成品、建筑构配件、器具和设备应进行现场验收。凡涉及安全、功能的有关产品，应按各专业工程质量验收规规定进行复验，并经监理工程师（建设单位技术负责人）检查认可。
2各工序应按施工技术标准进行质量控制，每道工序完成后，应进行检查。
3相关各专业工种之间，应进行交接检验，并形成记录。未经监理工程师建设单位技术负责人）检查认可，不得进行下道工序施工。
人防工程施工质量应按下列要求进行验收：
1 工程施工应符合工程勘察、设计文件的要求。
2 参加工程施工质量验收的各方人员应具备规定的资格。
3工程质量的验收均应在施工单位自行检查评定的基础上进行。
4隐蔽工程在隐蔽前由施工单位通知有关单位进行验收，并形成验收文件。
5 涉及结构安全的试块、试件以及有关材料，应按规定进行见证取样检测。
6承担见证取样检测及有关结构安全检测的单位应具有相应资质。
7工程的观感质量应由验收人员通过现场检查，并应共同确认。

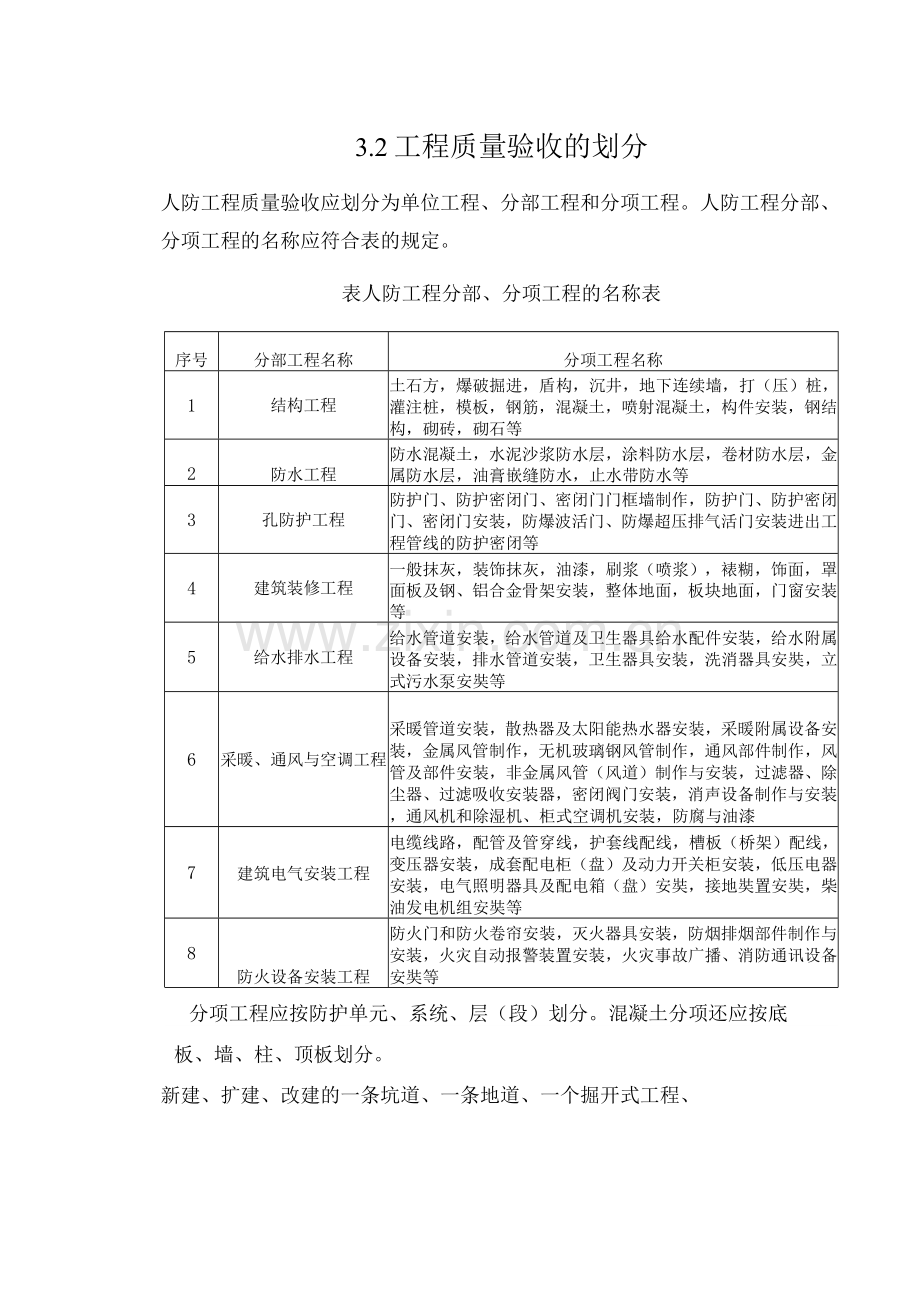

3.2工程质量验收的划分
人防工程质量验收应划分为单位工程、分部工程和分项工程。人防工程分部、分项工程的名称应符合表的规定。
表人防工程分部、分项工程的名称表
序号
分部工程名称
分项工程名称
1
结构工程
土石方，爆破掘进，盾构，沉井，地下连续墙，打（压）桩，灌注桩，模板，钢筋，混凝土，喷射混凝土，构件安装，钢结构，砌砖，砌石等
2
防水工程
防水混凝土，水泥沙浆防水层，涂料防水层，卷材防水层，金属防水层，油膏嵌缝防水，止水带防水等
3
孔防护工程
防护门、防护密闭门、密闭门门框墙制作，防护门、防护密闭门、密闭门安装，防爆波活门、防爆超压排气活门安装进出工程管线的防护密闭等
4
建筑装修工程
一般抹灰，装饰抹灰，油漆，刷浆（喷浆），裱糊，饰面，罩面板及钢、铝合金骨架安装，整体地面，板块地面，门窗安装等
5
给水排水工程
给水管道安装，给水管道及卫生器具给水配件安装，给水附属设备安装，排水管道安装，卫生器具安装，洗消器具安奘，立式污水泵安奘等
6
采暖、通风与空调工程
采暖管道安装，散热器及太阳能热水器安装，采暖附属设备安装，金属风管制作，无机玻璃钢风管制作，通风部件制作，风管及部件安装，非金属风管（风道）制作与安装，过滤器、除尘器、过滤吸收安装器，密闭阀门安装，消声设备制作与安装，通风机和除湿机、柜式空调机安装，防腐与油漆
7
建筑电气安装工程
电缆线路，配管及管穿线，护套线配线，槽板（桥架）配线，变压器安装，成套配电柜（盘）及动力开关柜安装，低压电器安装，电气照明器具及配电箱（盘）安奘，接地奘置安奘，柴油发电机组安奘等
8
防火设备安装工程
防火门和防火卷帘安装，灭火器具安装，防烟排烟部件制作与安装，火灾自动报警装置安装，火灾事故广播、消防通讯设备安奘等
分项工程应按防护单元、系统、层（段）划分。混凝土分项还应按底

板、墙、柱、顶板划分。
新建、扩建、改建的一条坑道、一条地道、一个掘开式工程、

一个防空地下室，均为一个单位工程。
3.3工程质量验收等级
分项、分部、单位工程质量，应分为合格”与优良”两个等级（防火分部及其各分项不设优良”等级）。
分项工程的质量等级应符合以下规定：
1 合格
1）保证项目必须符合相应质量检验评定标准的规定；
2）基本项目每项抽检的处（件）应符合相应质量检验评定标准的合格规定；
3）允许偏差项目抽检的点数中，有75%及以上的实测值应在相应质量检验评定标准的允许偏差围。
2优良
1）保证项目必须符合相应质量检验评定标准的规定；
2）基本项目每项抽检的处（件）应符合相应质量检验评定标准的合格规定；其中有5 0%及以上的处（件）符合优良规定，该项即为优支优良项数应占检验项数50%及以上；
3）允许偏差项目抽检的点数中，有90%及以上的实测值应在相应质量检验评定标准的允许偏差围。
分部工程的质量等级应符合以下规定
1 合格:所含分项工程的质量全部合格。
2 优良:所含分项工程质量全部合格，其中有50%及以上为优良。
单位工程的质量等级应符合以下规定：
1 合格
1）所含分部工程的质量全部合格。
2）质量控制资料应完整；
3）观感质量的评定得分率达到7 0%及以上。
2 优良
1）所含分部工程的质量全部合格，其中有50%及以上为优良，
结构和孔防护分部工程必须优良。
2）质量控制资料应完整；

3）观感质量的评定得分率达到85%及以上。
当分项工程质量不符合相应质量检验评定标准合格的规定时，应按以下规定确定其质量等级：
1 返工重做的可重新评定质量等级；
2 经加固补强或经法定检测单位鉴定能够达到设计要求的，其质量仅能评为合格；
3经法定检测单位鉴定达不到原设计要求，但经设计单位签认可满足结构安全和使用功能要求可不加固补强的；或经加固补强可是改变了外形尺寸或造成永久性缺陷的，其质量可定为合格，但所在分部工程不应评为优良。
当工程质量不符合要求时，应按下列规定进行处理：
1经返工重做或更换器具、设备的分项工程，应重新进行验收；
2经有资质的检测单位检测鉴定能够达到设计要求的分项工程，应予以验收；
3 经有资质的检测单位检测鉴定达不到设计要求，但经原设计单位核算认可能够满足结构安全和使用功能的分项工程，应予以验收；
4 经返修或加固处理的分项、分部工程，然改变外形尺寸但能满足安全使用要求，可按技术处理方案和协商文件进行验收。
5 通过返修或加固处理 能满足安全使用要求，分部工程、单位工程，严禁验收。
3.4工程质量验收程序和组织
分项工程应由监理工程师建设单位项目专业技术负责人）组织施工单位项目专业技术负责人等进行验收并按表3.4.1 记录。
分部工程应由总监理工程师建设单位项目专业负责人）组织施工单位项目负责人和有关勘察、设计单位项目负责人进行验收，并按表记录。
单位工程完工后，施工单位应自行组织有关人员进行检查评定，并向建设单位提交工程验收报告。
.
单位工程质量验收应按表-1记录。表3. 4. 3-1为单位工程质量验收的汇总表，应与表3. 4. 3-2表配合使用。表3. 4. 3-2为单位工程质量控制资料核查记录，表3.4. 3-3为单位工程观感质量检查记录。
表-1验收记录由施工单位填写，验收结论由监理（建设）单位填写。综合验收结论由参加验收各方共同商定，建设单位填写，应对工程质量是否符合设计和规要求及总体质量水平做出评价。
建设单位收到工程验收报告后，应由建设单位（项目）负责人组织施工（含分包单位）、设计、监理等单位（项目）负责人进行单位工程验收。
单位工程有分包单位施工时，分包单位应对所承包的工程项目进行检查评定，总包单位应派人参加。分包工程完成后，应将工程有关资料交总包单位。
当参加验收各方对工程质量验收意见不一致时，应请当地人防主管部门或人防工程质量监督机构协调处理。
单位工程质量验收合格后，建设单位应在规定时间将工程竣工验收报告和有关文件，报人防主管部门备案。
表分项工程质量验收记录
工程名称

结构类型

施工单位

项目经理

项目负责人

分包单位

分包单位
_负责人__

分包项目经理

保证项目
项目
质量情况
1

2

3

基本项目
项目
质量情况
等级
1
2
3
4
5
6
7
8
9
10
1

2

3

续表
允
项目 允许偏差

许偏差项目

(mm)
1
2
3
4
5
6
7
8
9
10
1

2

3

4

检查结田
保证项目

基本项目
检查项，其中优良项，优量率％
允许偏
带差项目
实测点，其中合格点，合格率％
检查结论
项目专业
技术负责人：
年 月 日
验收结论
监理工程师
（建设单位项目专业技术负责人）
年 月 日

表分部工程验收记录
工程名称

结构类型

施工单位

技术部门负责人

质量部门负责人

分包单位

分包单位负责人

分包技术负责人

序号
分项工程名称
施工单位检查评定
验收意见
项数
其中优良项数

1

2

3

4

5

i

合计

质量控制资料
共 项，符合要求项，经鉴定符合要求项
观感质量验收
应得 分，实得分，得分率％
验，
收W
单1位i
沌单位
项目经理 年 月 日
施工单位
项目经理 年 月 日
勘察单位
项目负责人 年 月 日
殳计单位
项目负责人 年 月 日
监理建设）单位
总监理工程师
建设单位项目专业负责人）年 月 日

表-1 单位工程质量验收记录
工程名称

结构类型

建筑面积（）

施工单位

技术负责人

开工日期

项目
孑经理

项目技术负责人

竣工日期

序号
项目
验收记录
验收结论
1
分部工程
共分部，其中优良分部，优良率
%，结构分部：孔防护分部

2
质量控制资料核查
共项，符合要求项，经鉴定符合要求项

3
观感质量验收
应得分，实得分，得分率 %

4
综合验收结论

建设单位
监理单位
施工单位
设计单位
验收单位
（公章）单位项目）负责人年 月 日
（公章）总监理工程师年 月 日
（公章）
单位负责人年 月 日
（公章）单位（项目）负责人年 月 日

表-2单位工程质量控制资料核查记录
工程名称
施工单位
序号
项目
资料名称
价数
核杳意见
核杳人
1

图纸会审、设计变更、洽商记录

2

工程定位测量、放线记录

3
建
原材料出厂合格证书及讲场检（试）验报告

4
施工试验报告及见证检测报告

5
筑
隐蔽工程验收表

6
结
施工记录

7
预制构件、预拌混凝土合格证

8
构
主体结构检验及抽样检测资料

9
与
防火门、防护密闭门、密闭门、防爆波活门出厂合格证书

10
防
防爆超压排气活门、自动排气活门出厂合格证书

11
护
分项、分部工程质量验收记录

12
工程质量事故及事故调杳处理资料

13

新材料、新工艺施工记录

1

图纸会审、设计变更、洽商记录

2
给
材料、配件出厂合格证书及进场检（试）验报告

3
水
管道、设备强度试验、严密性试验记录

4
排
隐蔽工程验收表

5
水
系统清洗、灌水、通水、通球试验记录

6
施工记录

7

分项、分部工程质量验收记录

1

续表
序号
项目
资料名称
份教
核杳意见
核杳人
1
采
图纸会审、设计变更、洽商记录

_J_
暖
材料、设备出厂合格证书及进场检试）验报告

3
通
空调、水管道强度试验、严宓性试验记录

4

隐蔽工程验收表

5
风
通风、空调系统调试记录

空
施工记录

7
调
分项、分部工程质量验收记录

1
建
图纸会宙、设计变更、洽商记录

2
材料、设备出厂合格证书及进场检试）验报告

3
筑
设备调试记录表

-J_
接地、绝缘电阳测试记录

5
电
隐蔽工程验收表

6

施工记录

7
气
分项、分部工程质量验收记录

1

图纸会宙、设计变更、洽商记录

2
防
设备出厂合格证书及开箱检验记录

3
火
隐蔽工程验收表

-J_
设
施工记录

5
备
防火灭火系统试验记录

6

分项、分部工程质量验收记录

结论:

总监理工程师
施工单位项目经理年 月 日（建设单位项目负责人）年 月 日
表-3 单位工程观感质量检查记录
工程名称
施工单位
序号

标准工
评定等级
备注

项目名称
一级
1%
二级90%
三级80%
四级70%
五级
0
1
建
防护门
3

2
防护密闭门、密闭门
4

3
筑
门框墙
2

4
防爆波活门
3

5
结
防爆超压排气活门、自动排气活门
3

6
顶棚
10⑹

_J_
构
地面
10(6)

8
墙面
7⑷

9
与
样面
7⑸

10

楼梯路步
2

11
防
楼梯扶手
2

12
护
门窗安装
2

13
油漆
3

序号

一标准*
评定等级
备注

项目名称
一级
1%
二级
9 0%
三级80%
四级70%
五级
0
15
给排水
管道坡度、接、支架、管件
3

16
卫生器具、阀门、配件
2

17
检查、扫除、配件
2

18
工
电热淋浴器、喷嘴、水龙头
2

19
程
立式污水泵
2

20

管道坡度、接、支架弯管
3

21

散热器及支架
2

22
采
风管、支（吊、托）架
2

23
暖通风与
风、风阀、罩
2

24
密闭阀门
2

25
表面式热交换器
2

26
空
纸除尘器、过滤吸收器
2

27
调工程
空气过滤器
2

28
通风机
2

29
除湿机、柜式空调机
2

30

消声器、减振器、减振台座
2

31
建筑
线路敷设
3

32
配电箱（盘）
2

33
电
照明器具
4

34
气安装工
开关、插座
2

35
接地
2

36
动力
2

37
程
柴油发电机组
2

38
防
排烟
2

39
火
防火阀
2

40
设备安装工程
自动喷淋报警阀、玻璃球喷头
4

41
箱式消火栓
2

42
防火门
2

43
防火卷帘
3

44
挡烟垂壁
3

合计

应得分，实得
分，得分率
%
检查结
施工单位项目经理总监理工程师
I 14 I 厕、浴I 2 I

续表

论 建设单位项目负责人）
论年__月日年__月 a
注：1-表中*项含有若干分项时，其标准分值可根据比重大小先行分配，然后分别评定等级。
2. 检查数量：部全数检查；工程有代表性的自然间抽查10%,应包括设备房间及通道。
3. 评定等级标准：抽查成全数检查的处（件）均符合相应质量检验评定标准合格规定的项目，评为四级；其中，有20%~49%的处（件）达到本标准优良规定者，评为三级；有50~79%的处（件）达到本标准优良规定者，评为二级；有80%及以上的处（件）达到本标准优良规定者，评为一级；有不符合本标准合格规定的处（件）者，评为五级，并应处理。
4•表中带括号的标准分，表示工作量小时的标准分。
5•由于观感评分受评定人的技术水平、经验等主观影响，所以评定时应由三人以上共同评定。
