离心泵检修标准.docx

离心泵检修标准
计划内检修
根据生产设备的管理经验和设备状况制定计划，而按计划进行的检修。根据检修内容、周期和要求的不同又可以分为小修、中修和大修。

计划外检修
计划外检修是指设备运行过程中突然发生故障或事故必须进行不停车或停车检修。计划外检修的特点：检修事先难以预料，无法安排检修计划，而且要求检修的时间短、检修质量高、检修环境及工况复杂、施工难度大。检修比例大。

离心泵的检修各零部件检修标准
离心泵泵轴
1、清洗并检查泵轴，泵轴应无裂纹，严重磨损等缺陷。如已有磨损、裂纹、冲蚀等，应详细记录，并分析其原因。
2、检测
离心油泵泵轴直线度，其值在全长上应不大于0.05mm。轴颈表面不得有麻点、沟槽等缺陷，表面粗糙度的最大允许值为0.8μm，轴颈圆度和圆柱度误差应小于 0.02mm。
3、离心泵键槽中心线对轴中心线平行度误差应小于0.03mm/100。
离心泵叶轮

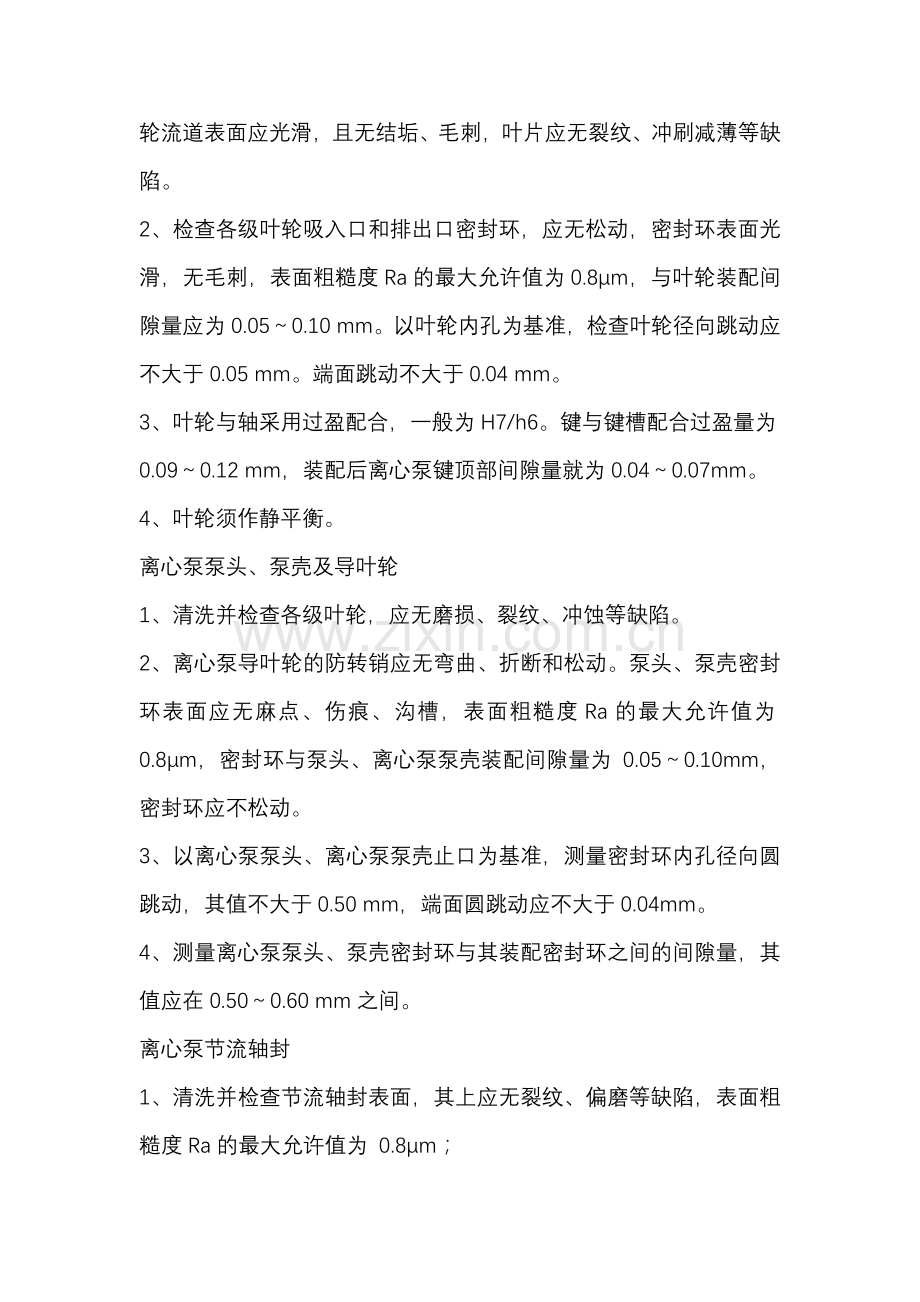

1、清洗并检查各级叶轮表面，叶轮表面应无裂纹、磨损等缺陷，叶轮流道表面应光滑，且无结垢、毛刺，叶片应无裂纹、冲刷减薄等缺陷。
2、检查各级叶轮吸入口和排出口密封环，应无松动，密封环表面光滑，无毛刺，表面粗糙度Ra的最大允许值为0.8μm，与叶轮装配间隙量应为0.05～0.10 mm。以叶轮内孔为基准，检查叶轮径向跳动应不大于0.05 mm。端面跳动不大于0.04 mm。
3、叶轮与轴采用过盈配合，一般为H7/h6。键与键槽配合过盈量为0.09～0.12 mm，装配后离心泵键顶部间隙量就为0.04～0.07mm。
4、叶轮须作静平衡。
离心泵泵头、泵壳及导叶轮
1、清洗并检查各级叶轮，应无磨损、裂纹、冲蚀等缺陷。
2、离心泵导叶轮的防转销应无弯曲、折断和松动。泵头、泵壳密封环表面应无麻点、伤痕、沟槽，表面粗糙度Ra的最大允许值为0.8μm，密封环与泵头、离心泵泵壳装配间隙量为 0.05～0.10mm，密封环应不松动。
3、以离心泵泵头、离心泵泵壳止口为基准，测量密封环内孔径向圆跳动，其值不大于0.50 mm，端面圆跳动应不大于0.04mm。
4、测量离心泵泵头、泵壳密封环与其装配密封环之间的间隙量，其值应在0.50～0.60 mm之间。
离心泵节流轴封
1、清洗并检查节流轴封表面，其上应无裂纹、偏磨等缺陷，表面粗糙度Ra的最大允许值为 0.8μm；
2、离心泵节流轴封与泵体采用H7/p6配合。以外圆为基准，测量内孔径向圆跳动，其值应不大于0.02mm；3、测量离心泵节流轴封与泵轴间隙量，其值应在 0.25～0.30 mm之间。

检修离心泵轴承时的标准
1、椭圆度和轴径锥度不能大于轴直径的千分之一。
2、轴径表面的粗糙度Ra<1.6um。
3、轴径与轴瓦的接触面积不应小于60°～90°范围，它的表面不应有腐蚀痕迹。
4、外壳与轴承应紧密接触。
5、轴瓦不能有裂纹、砂眼、金属削等。
6、轴承盖与轴瓦之间的紧力不小于0.02～0.04mm。
7、滚珠轴承的外径与轴承箱内壁不能接触。
8、径向负荷的滚动轴承外圈与轴承箱内壁接触采用H7/h6配合。

检修离心泵填料压盖时的标准
1、填料压盖端面必须轴垂直。
2、填料压盖与轴套直径间隙0.75～1.0mm。
3、填料压盖外径与填料箱间隙0.1～0.15mm。
4、机械密封压盖胶垫要高于接触面1.50～2.50mm。

检修离心泵封油环时的技术标准
1、封油环与轴套间隙1.00～1.50mm。
2、封油环外径与端面垂直。
3、填料箱与封油环外径间隙0.15～0.2mm。

检修离心泵联轴器时的标准
1、联轴器的平面间隙：冷油泵2.2～4.2mm，热油泵大于前串量1.55～2.05mm。
2、联轴器用橡皮圈比穿孔直径小0.15～0.35mm。
3、拆联轴器时要用专用工具，保持光洁，以免碰伤。

检修离心泵叶轮时的标准
1、叶轮表面无水垢，油泥，裂纹等。
2、叶轮键厚度比键槽深度小0.15～0.35mm。
3、键和键槽要密切接触，不得再加垫。
4、新装叶轮需要找动平衡和静平衡。
5、叶轮与轴配合采用H7/h6。

检修离心泵轴与轴套的标准
1、轴径允许弯曲不大于0.013mm，对于低转速泵轴中部不大于0.07mm，高转速泵轴中部不大于0.04mm。
2、轴表面光滑，无裂纹、磨损等。
3、轴套表面保持Ra=1.6um。
4、轴与轴套采用H7/h6。

检修离心泵转子时的标准
1、轴径晃动不大于0.013mm，轴套不大于0.02mm，叶轮口环不大于0.04mm，叶轮端面的轴向晃动不大于0.23mm。
2、冷油泵的转子与定子轴向晃动不大于1.9～3.9mm，热油泵的转子和定子轴向晃动不小于3.5mm。量节流轴封与泵轴间隙量，其值应在0.25～0.30 mm之间。

轴承
1、滑动轴承
（1）轴承与轴承压盖的过盈量为0.02～0.04mm，下轴承衬与轴承座接触均匀，接触面积应大60%以上。
（2）更换轴承时，轴颈与下轴承接触角为60～900密封，接触面积应均匀，接触点每平方厘米不少于2～3点。
（3）轴承合金层与轴承衬应结合牢固，合金层表面不得有气孔、夹渣、剥落等缺陷。
（4）承顶部间隙应符合下表的规定。
（5）轴承侧间隙在水平中分面上的数据为顶间隙的一半。

2、滚动轴承
（1）承受轴向和径向载荷的滚动轴承与轴的配合为H7/js6。
（2）仅承受径向载荷的滚动轴承与轴的配合为H7/k6。
（3）滚动轴承外圈与轴承箱内壁配合为Js7/h6。
（4）凡轴向止推采用滚动轴承的泵，其滚动轴承的外圈的轴向间隙应留有0.02～0.06mm。
（5）滚动轴承拆装时，采用热装的温度不超过100℃，严禁用火焰直接加热。
（6）滚动轴承的滚动体与油与滑道表面应无腐蚀、坑疤与斑点，接触平滑无杂音。

联轴器
1、联轴器与轴的配合为H7/js6。
2、联轴器两端面轴向间隙一般为2～6mm。
3、安装齿式联轴器应保证外齿在内齿宽的中间位置。
4、安装弹性圈柱销联轴器时，其弹性圈与柱销应为过盈配合，并有一定的紧力。弹性柱销与联轴器孔的直径间隙为0.40～0.60mm。
5、联轴器对中的要求值应符合下表的要求
