高层建筑垃圾通道方案.docx

xxxx庭南院
楼内建筑垃圾通道施工方案

xxx建筑工程有限公司
xxxx庭南院项目经理部
2017年11月3日

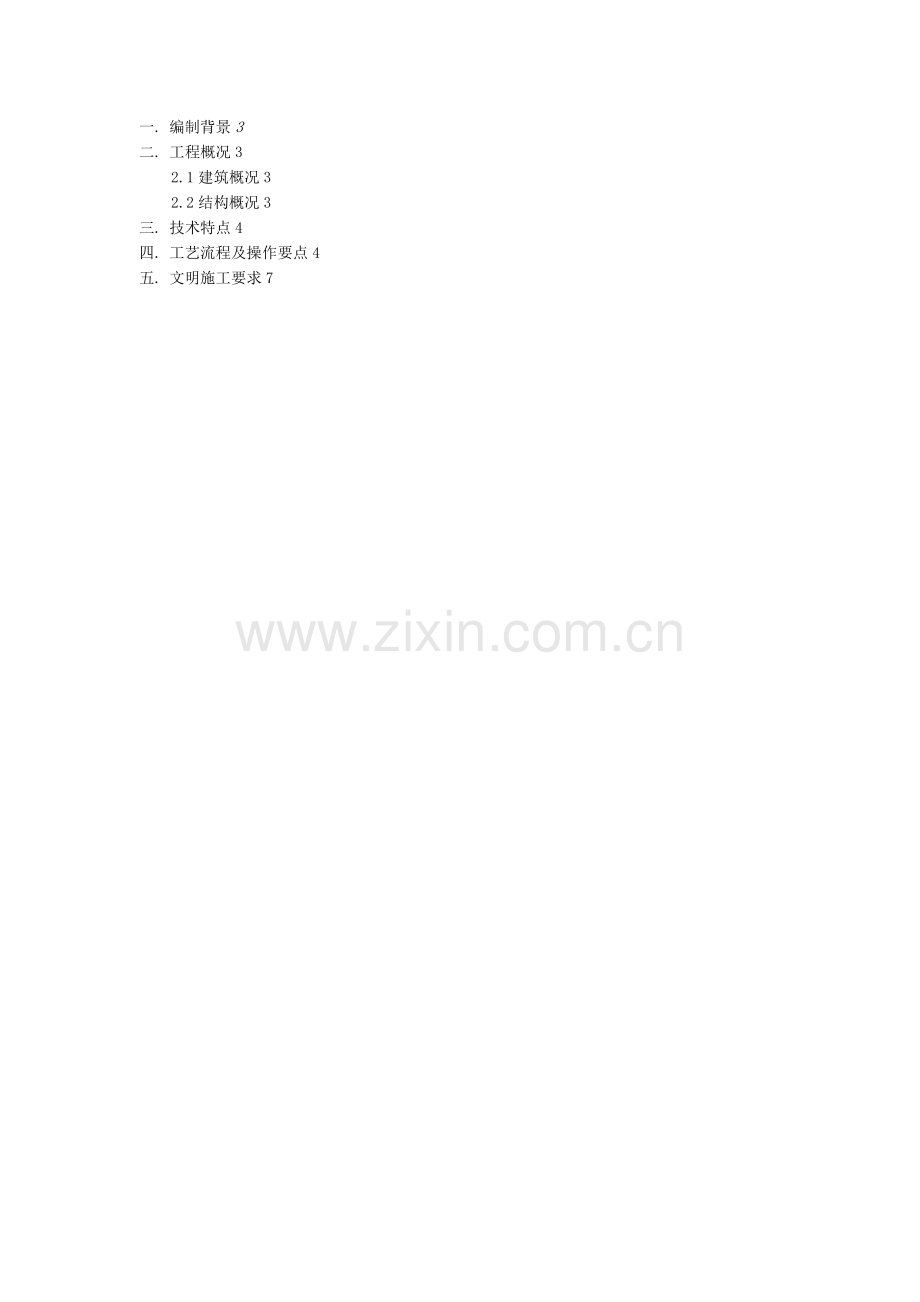

一. 编制背景3
二. 工程概况3
2.1建筑概况3
2.2结构概况3
三. 技术特点4
四. 工艺流程及操作要点4
五. 文明施工要求7
一. 编制背景
传统的楼层建筑垃圾处理方式为人工用手推车将垃圾通过施工电梯运至指定地点，这种方式不仅耗费大量的人力、物力，而且运输效率相对较低；同时在运输过程中扬尘难以得到控制，对现场文明施工造成不良影响。为了经济、高效地处理建筑施工中楼层中的垃圾以及按照创建成都市标化工地要求，特在建筑中布置建筑垃圾通道。
二. 工程概况
2.1建筑概况
序号
项目
内容
1
建筑性质
住宅建筑
2
建筑层数
高层27层/多层2层
3
建筑高度
高层79.95m多层9.3m
4
建筑面积
71832.7
5
建筑设计使用年限
50年
6
建筑耐火等级
高层一级/多层二级
7
建筑分类
一类住宅
8
抗震设防烈度
7度
9
防水等级
屋面防水等级I级，地下室防水等级II级

2.2结构概况
序号
项目
内容
1
地基基础形式
高层下采用平板筏基础、CFG桩地基处理；
多层下采用独立基础，天然地基；
2
主体结构形式
住宅为剪力墙结构；
车库部分为框架结构。
3
结构层高
高层78.3皿/多层9.2m
4
结构设计使用年限
50年
5
场地、地形
平坦，建筑室内地面±0.相当于绝对标高161.1m。
6
室内外高差
0.1m
3

7
地下水埋深
场地勘探深度范围内（55.m）未见地下水
8
最大冻土深度
郑州市的标准冻结深度小于60cm，基础设计和施工时可
不考虑冻土的影响
9
基础持力层及
承载力特征值
基底压力450kPa。基础持力层座落在第（3）层粉土上，持力层承载力h取2kPa。
10
降水要求
本项目无需降水
11
建筑分类等
级
建筑结构安全等级
二级
建筑抗震设防烈度
7度
地下室防水等级
二级
钢筋混凝土结构抗震等级
三级

三、技术特点
1）按照竖向风管施工工艺进行安装，安装方便快捷，工期短、造价低。
2）材料为12mm厚废旧模板，布设位置利用结构图中烟道，避免再次开洞。
3）楼层出渣采用活动翻版制作，不仅灵活性好而且可以有效防尘。
4）垃圾清运快捷，极大地提高了楼层建渣的清运效率，节约了人工成本。
5）首层出渣设有喷淋系统，有效地降低了施工扬尘。
四、工艺流程及操作要点
1、材料准备：
废旧模板、木方、50mm x 3mm扁铁、M8膨胀螺栓
2、加工：
1）垃圾通道加工：利用废旧模板木方，按照下图尺寸尺寸进行加工，垃圾通道截面尺寸为670mm x 650mm ，每个长度为28mm。并在下部按照图示留设5mm x 5 mm出渣，出渣处用废旧模板设置活动翻板，底层挡板尺寸为5 mm x 5mm挡板为外翻，其余各层为5mm x 6mm挡板为内翻。挡板通过合页与垃圾通道进行连接。不出垃圾时，翻板处于封闭状态，同时可以防止上层楼层处理垃圾时垃圾溅射到本楼层。

垃圾通道尺寸及非底层出渣挡板设置
2）扁铁卡环加工：
扁铁卡环采用50mm x 3mm扁铁弯制成下图形状，并在两端冲直径为9mm圆孔。

扁铁节共尺寸

3）底层缓冲料台加工
底层采用废旧木方做成三角形废料缓冲平台，防止楼上建筑垃圾对结构楼面
造成破坏，具体加工尺寸详见下图所示:

3、安装
1）本项目垃圾通道布置位置利用建筑烟道，每层楼设置两个，，具体位置详见平面布置图。
（®'< o @®导i< ®®® ®
*C E>
I ” I
湛5#、，眼挪谪舶置

2）根据竖向中心线将垃圾通道安装就位，在垃圾通道上下各设置一道扁铁卡环，
角钢卡环通过两个M8 x60膨胀螺栓与结构楼墙面固定。上部固定位置为距离楼板顶面1mm，下部固定位置为距离出渣顶部1mm。

垃圾通道尺寸及固定位置
3）在垃圾通道底部及上部用水泥砂浆抹出八字脚，防止灰尘从空隙漏出。
4）必要时，在首层出渣位置设置两个喷淋系统，降低施工扬尘。
五. 文明施工要求
根据施工的特殊性，结合公司职业健康安全管理手册、程序文件，要求施工时做到如下：
（1）进入施工现场的人员必需戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。
（2）进入施工现场的人员要爱护场内的各种绿化设施和标示牌，不得践踏草坪、损坏花草树木、随意拆除和移动标示牌。
（3）严禁酗酒人员上平台作业，施工操作时要求精力集中、禁止开玩笑和打闹。
（4）垃圾通道验收合格后任何人不得擅自拆改，如需做局部拆改时，须经技术部同意后由专业人员操作。
（5）垃圾通道仅作为建筑零星垃圾及的转运，不允许通过垃圾通道进行材料转
运。
(6) 加工材料利用废旧板材进行加工，不允许使用新板。
