临时拌合站施工方案.docx

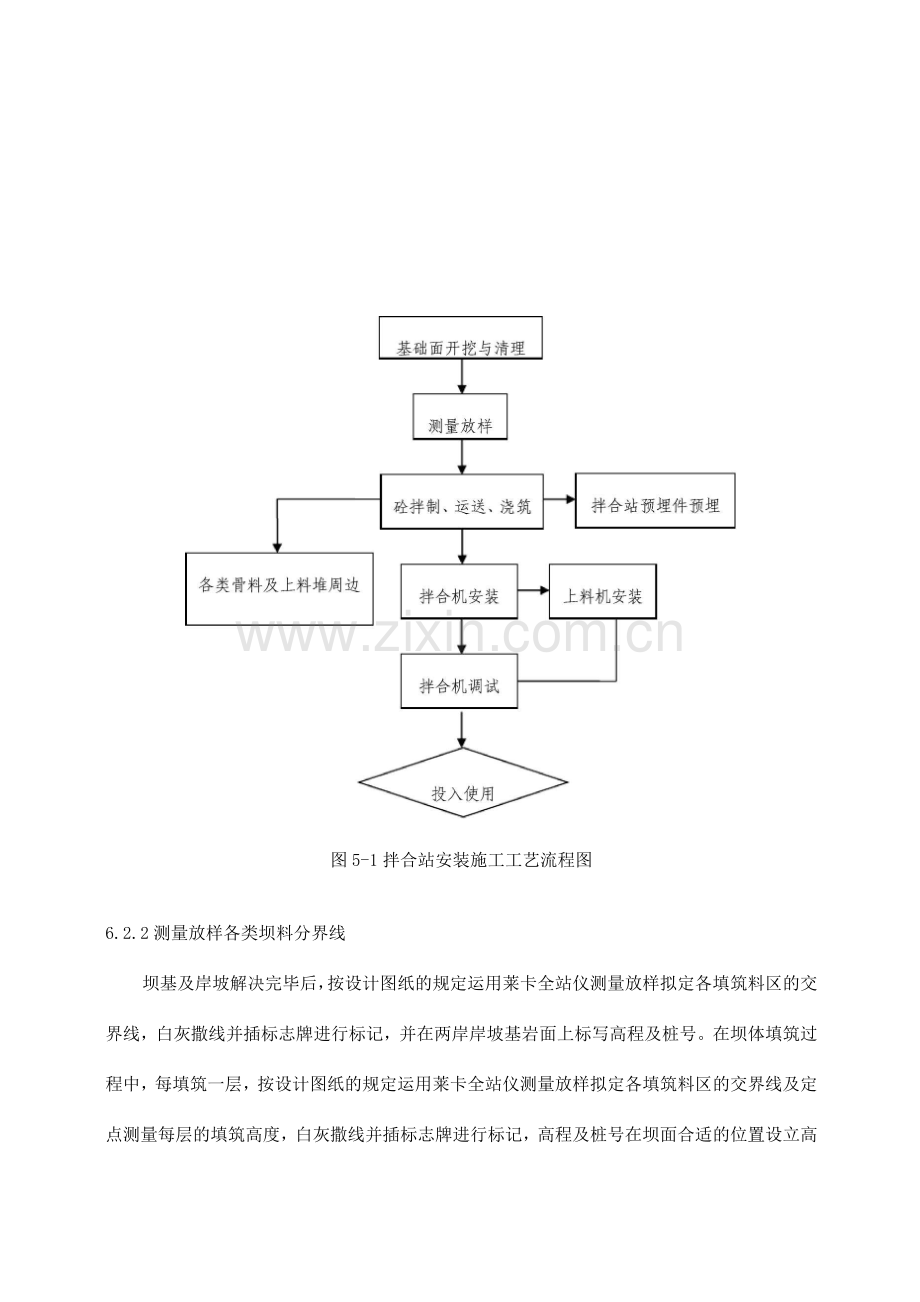

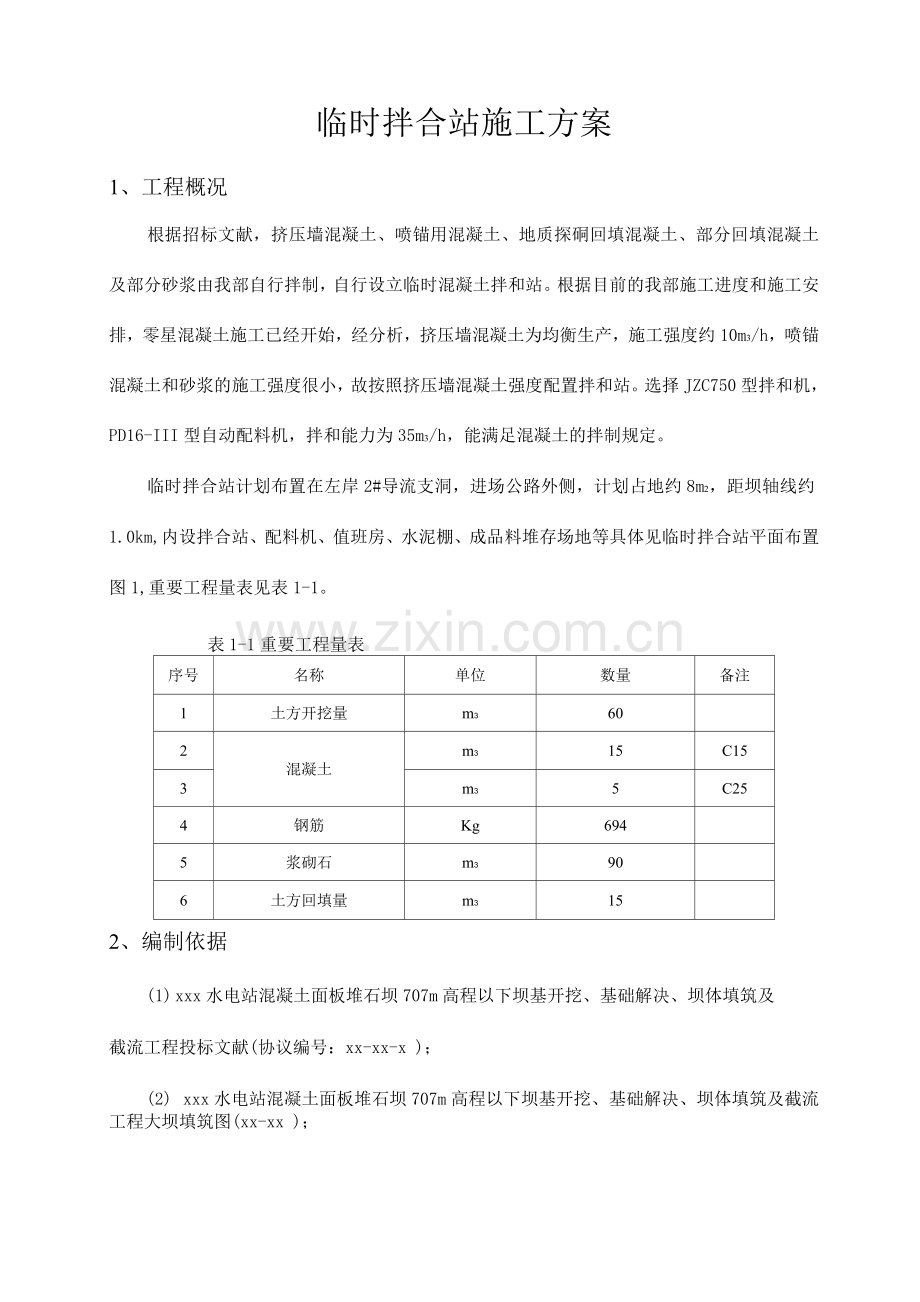

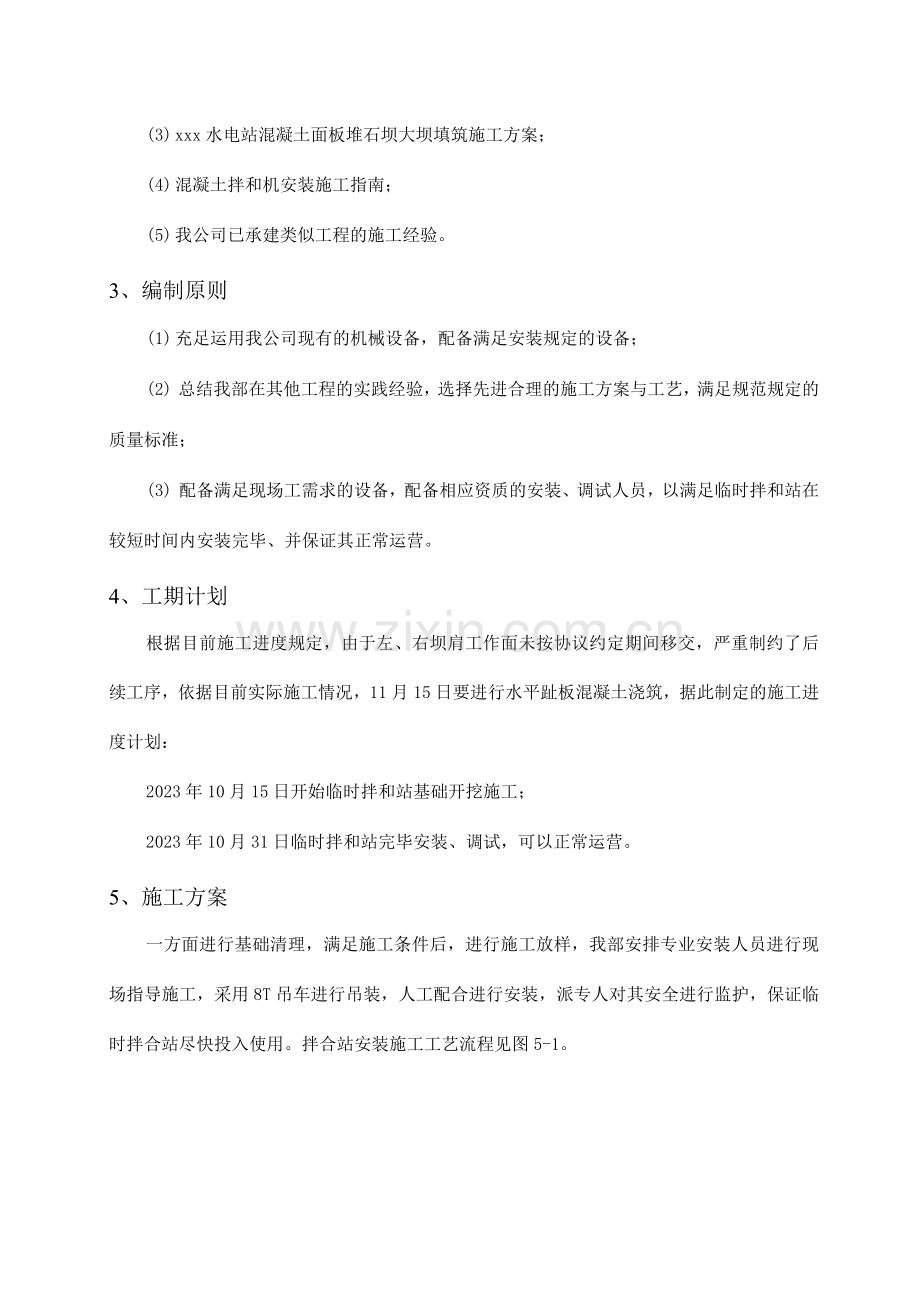

临时拌合站施工方案1、工程概况根据招标文献，挤压墙混凝土、喷锚用混凝土、地质探硐回填混凝土、部分回填混凝土及部分砂浆由我部自行拌制，自行设立临时混凝土拌和站。根据目前的我部施工进度和施工安排，零星混凝土施工已经开始，经分析，挤压墙混凝土为均衡生产，施工强度约10m3/h，喷锚混凝土和砂浆的施工强度很小，故按照挤压墙混凝土强度配置拌和站。选择JZC750型拌和机，PD16-III型自动配料机，拌和能力为35m3/h，能满足混凝土的拌制规定。临时拌合站计划布置在左岸2#导流支洞，进场公路外侧，计划占地约8m2，距坝轴线约1.0km,内设拌合站、配料机、值班房、水泥棚、成品料堆存场地等具体见临时拌合站平面布置图1,重要工程量表见表1-1。表1-1重要工程量表序号名称单位数量备注1土方开挖量m3602混凝土m315C153m35C254钢筋Kg6945浆砌石m3906土方回填量m3152、编制依据(1) xxx水电站混凝土面板堆石坝707m高程以下坝基开挖、基础解决、坝体填筑及截流工程投标文献(协议编号：xx-xx-x )；(2) xxx水电站混凝土面板堆石坝707m高程以下坝基开挖、基础解决、坝体填筑及截流工程大坝填筑图(xx-xx )；(3) xxx水电站混凝土面板堆石坝大坝填筑施工方案；(4) 混凝土拌和机安装施工指南；(5) 我公司已承建类似工程的施工经验。3、编制原则(1) 充足运用我公司现有的机械设备，配备满足安装规定的设备；(2) 总结我部在其他工程的实践经验，选择先进合理的施工方案与工艺，满足规范规定的质量标准；(3) 配备满足现场工需求的设备，配备相应资质的安装、调试人员，以满足临时拌和站在较短时间内安装完毕、并保证其正常运营。4、工期计划根据目前施工进度规定，由于左、右坝肩工作面未按协议约定期间移交，严重制约了后续工序，依据目前实际施工情况，11月15日要进行水平趾板混凝土浇筑，据此制定的施工进度计划：2023年10月15日开始临时拌和站基础开挖施工；2023年10月31日临时拌和站完毕安装、调试，可以正常运营。5、施工方案一方面进行基础清理，满足施工条件后进行施工放样，我部安排专业安装人员进行现场指导施工，采用8T吊车进行吊装，人工配合进行安装，派专人对其安全进行监护，保证临时拌合站尽快投入使用。拌合站安装施工工艺流程见图5-1。图5-1拌合站安装施工工艺流程图6.2.2测量放样各类坝料分界线坝基及岸坡解决完毕后，按设计图纸的规定运用莱卡全站仪测量放样拟定各填筑料区的交界线，白灰撒线并插标志牌进行标记，并在两岸岸坡基岩面上标写高程及桩号。在坝体填筑过程中，每填筑一层，按设计图纸的规定运用莱卡全站仪测量放样拟定各填筑料区的交界线及定点测量每层的填筑高度，白灰撒线并插标志牌进行标记，高程及桩号在坝面合适的位置设立高程桩号标记牌。坝体填筑过程中各填筑料区的标志牌及高程桩号标记牌等。浆砌石砌筑过程中应注意以下几点： 砌石体转角处和交接处应同时砌筑，对不能同时砌筑的面，必须留置临时间断处，并应砌成斜搓。 砌筑基础的第一皮石块座浆砌筑，且将大面向下。上级阶梯的石块至少压砌下级阶梯的1/2,相邻阶梯的毛石错缝搭接。 砌体分皮卧砌，并上下错缝，内外搭砌，不得采用外面侧立石块、中间填心的砌筑方法。 砌体的灰缝厚度为20-30mm，砂浆饱满。石块间较大的空隙先填塞砂浆，后用碎石块或片石嵌实，不得先摆碎石块后填砂浆或干填碎石块的施工方法，石块间不能互相接触。 浆砌块石施工前对石料清洗干净，洒水湿润，使表面充足吸水，但不得残留积水。 砌筑粗料石砌体时，粗料石放置平稳，砂浆铺设厚度略高于规定的灰缝厚度，其高出厚度为6-8mm。 水泥砂浆勾缝清缝在砌石体砌筑24h后进行，缝宽不小于砌缝宽度，缝深不小于缝宽的2倍，勾缝前必须将缝槽冲洗干净，不得残留灰渣和积水，并保持缝面湿润。 勾缝砂浆必须单独拌制，严禁与砌体砂浆混用。 当勾缝完毕和砂浆初凝后，砌体表面溅染的砂浆刷洗干净。至少用浸湿物覆盖保持14d，在养护期间经常洒水，使砌体保持湿润，避免碰撞和震动。勾缝保持块石砌合的自然接缝，力求美观、匀称、块石形态突出、表面平整。7.1质量控制措施建立以项目经理为质量第一负责人，在质量副经理的带领下，质量管理部制定质量管理措施计划，质量监督监测站监督，工程技术部配合，对技术方案进行优化，现场技术干部具体实行的质量保证措施体系。在坝体填筑前，质量管理部对现场技术干部进行施工质量交底，针对坝体填筑中易出现的质量问题做到有预见性，并提出切实可行的防止措施；不定期对坝体填筑质量进行抽查，制定出相应的质量奖惩制度；坝体填筑过程中，质量监督检测站每班最少设1名现场监督员，对坝体填筑过程的质量全面监督，做好各单元的取样检测工作，并形成相应的文字记录归档保存；现场技术干部严格按照施工规范、质量管理措施及大坝填筑作业指导书施工，管理机械操作人员，做到各工序符合行业规范规定；对已经运送至工作面得超径料及时清除或破碎；及时清理坝料中夹杂枯的树根、杂草等杂物并做到质量警示牌对的摆放；坝料开挖施工队严格按照爆破设计施工，保证为大坝填筑提供合格坝料；工程技术部不定期现场监督施工方案的贯彻情况，并根据施工情况对施工方案进行优化；风水电队保证大坝填筑期间供水管道、照明电源的畅通有效。7.2安全文明生产及环境保护措施建立以项目经理为安全文明及环境保护的第一负责人，安全总监全面带头，安全环保部负责，安全环保队负责实行的安全环保机构。在工程施工中我部严格遵守国家有关环境保护的法律、法规和规章，做好施工区的环境保护工作，防止由于工程施工导致施工区附近地区的环境污染和破坏。7.2.1安全保护措施大坝填筑施工前，安全环保部组织进行全体人员安全文明施工教育，并编印安全防护手册发给全体员工，使全体参与施工的人员都有安全文明施工的意识；对从事高处作业的所有人员组织对其进行体检，患有高血压、心脏病及精神性疾病的人员不得从事本项工作；每周召开一次安全例会，检查安全生产措施的贯彻情况，研究施工中存在的安全隐患，及时补充完善安全措施。开工前，机械队对投入本工程施工的机电设备和施工设施进行全面的安全检查，对参与施工的机械设备操作手上岗前进行安全操作的考试和考核，合格者方可上岗；定期对机械设备进行检查，保证机械正常运转；天天对道路进行洒水除尘，将施工作业产生的扬尘减少至最低限度。安全环保队在坝料运送道路边的明显位置设立施工标志牌、旗帜、防坠落危险源标记牌、安全警示牌、警告牌等，在高边坡、开挖区周边用活动围栏，以防止有人、车跌落；施工道路边，设浆砌石安全防护墩和限速、转弯、陡坡警示牌，保证车辆行人安全；道路路面上的石渣、垃圾等由安全环保队及时组织人员清理和养护。施工人员严格遵守劳动纪律，高处作业时严禁打闹嬉笑，严禁在不安全的地点歇息。风水电队保证夜间施工场地内照明，并在危险地段应设立反光标志。7.2.2环境保护措施安全环保队，负责现场安全及环保；加强现场巡查力度，及时疏导排水沟、截水沟等排水设施，防止因排水不畅引起堆体边坡不稳定。对施工临时道路及时加固和维护，保证运送车辆的安全和运送道路的畅通。加强供电设施的维护保养工作，保证夜间照明设施运营正常。保证渣场的空气清新，减少粉尘对人体危害，做到渣场文明施工，对施工道路天天进行平常维护，采用5t洒水汽车洒水除尘。噪声、粉尘污染控制，选用噪声低的施工设备，或在施工机械上装消声装置。边坡石方方爆破开挖及拉运时，粉尘污染严重，属不可避免现象，由于现场有山体阻挡，粉尘污染不易扩散，对周边环境影响比较小，重要采用喷雾除尘。8、施工人力、设备资源配置8.1人力配置施工现场人力资源配置情况见表8-18.2设备资源配置设备资源配置情况见表8-2表8-1人力资源配置表单位：人序号工 种人数备注1管理人员12技术人员23测量人员14机械操作手55安全员16电工27普工8合计19表8-2机械资源配置表序号机械名称型号单位数量备注1液压反铲1.2m3台12自行式振动碾20t台13自卸汽车20t辆24装载机3m3台15吊车16t台16拌和系统JS5套1
