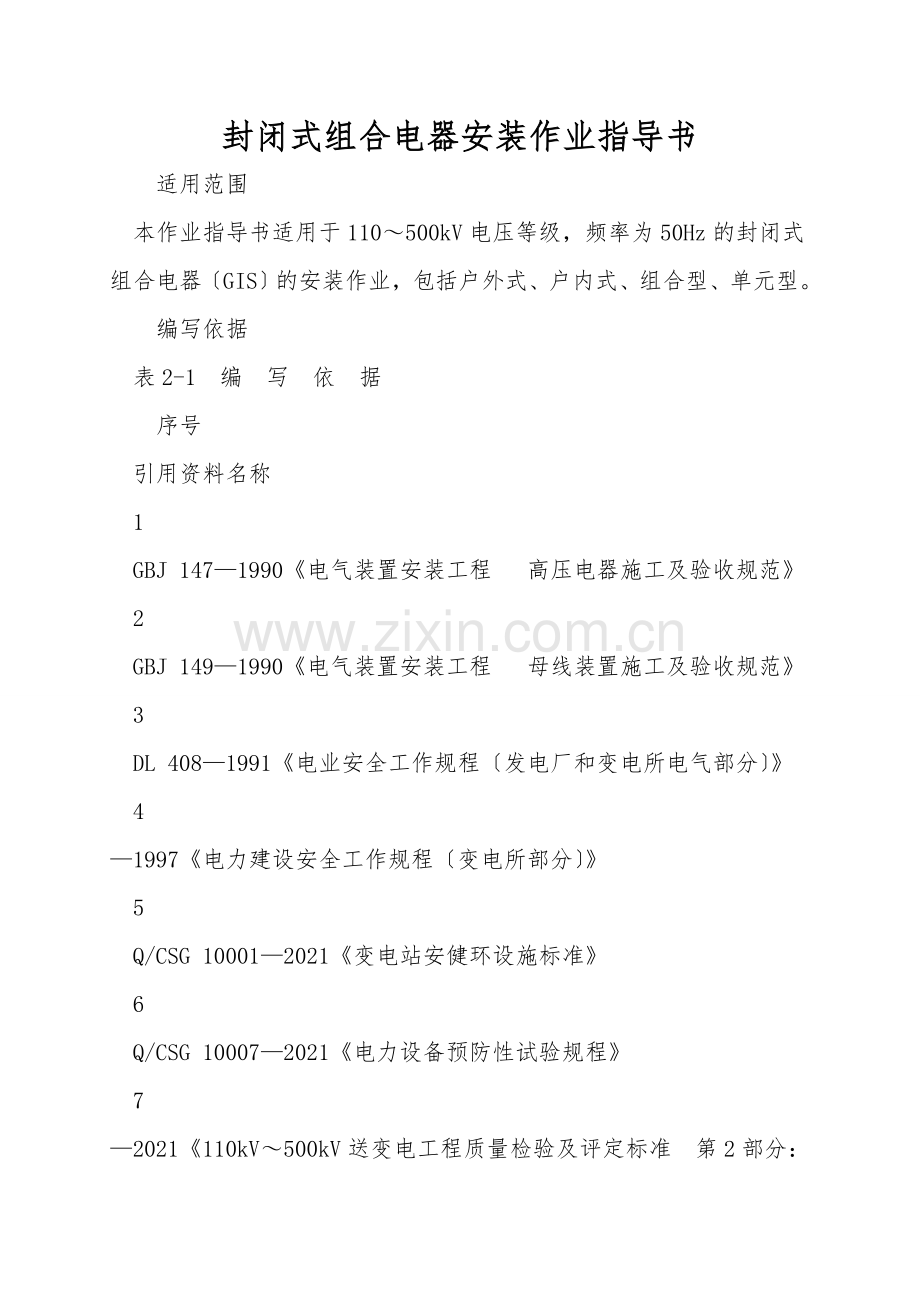

封闭式组合电器安装作业指导书
　适用范围
本作业指导书适用于110～500kV电压等级，频率为50Hz的封闭式组合电器〔GIS〕的安装作业，包括户外式、户内式、组合型、单元型。
　编写依据
表2-1　编　写　依　据
序号
引用资料名称
1
GBJ 147—1990《电气装置安装工程  高压电器施工及验收规范》
2
GBJ 149—1990《电气装置安装工程  母线装置施工及验收规范》
3
DL 408—1991《电业安全工作规程〔发电厂和变电所电气部分〕》
4
—1997《电力建设安全工作规程〔变电所部分〕》
5
Q/CSG 10001—2021《变电站安健环设施标准》
6
Q/CSG 10007—2021《电力设备预防性试验规程》
7
—2021《110kV～500kV送变电工程质量检验及评定标准 第2部分：变电电气安装工程》
8
—2021《南方电网工程施工工艺控制规范》
9
《中国南方电网公司十项重点反事故措施》

3　作业流程
作业〔工序〕流程见图3-1。

图3-1　作业〔工序〕流程图
4　安全风险辨析与预控
4.1封闭式组合电器安装作业前，施工项目部依据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》〔下简称《指南》〕展开针对性安全风险评估工作，形成该任务的风险分析表。
4.2 按《指南》中与封闭式组合电器安装作业相关联的《电网建设安全施工作业票》〔编码：BDDQ-ZW-02-01/01〕，结合现场实际状况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部储存备查。
5　作业准备
5.1　人员配备
表5-1　作业人员配备表
工　序　名　称
建议工作人数
负责人数
监护人数
基础检查画中心线
2〔一个间隔〕
1
1
间隔单元设备安装连接
6〔一个间隔〕
1
1
就地控制柜安装
4〔一个间隔〕
1
1
控制电缆敷设
4〔一个间隔〕
1
1
控制电缆接线
4〔一个间隔〕
1
1
进出线套管安装
4〔一个间隔〕
1
1
操动机构连接及调校
4〔一个间隔〕
1
1
气管安装
2〔一个间隔〕
1
1
回路电阻测试、吸附剂改换
2〔一个间隔〕
1
1
检漏、抽真空和充气
2〔一个间隔〕
1
1
单元测试
2〔一个间隔〕
1
1
交流耐压试验
4〔一个间隔〕
1
1
注：作业人数依据具体工程量规模配备。

　主要工器具及仪器仪表配置
表5-2　主要工器具及仪器仪表配置表
序号
名　　称
规格/编号
单位
数量
备　　注
1
吊车
50T/25T/16T
台
1

2
吸尘器

台
1

3
滚筒
20T
条
5

4
丙酮

瓶
50

5
烘箱

台
1

6
SF6充放装置

台
2

7
SF6微水检测仪

台
1

8
SF6检测仪

台
2

9
钢丝绳头
f 25
对
10

10
卡环
16T
只
10

11
农用薄膜

卷
2

12
无水酒精
97％以上
瓶
50

13
无尘纸巾

卷
50

14
滑轮
5T
台
5

15
链条葫芦
3T
只
5

16
链条葫芦
2T
只
10

17
导向杆
视法兰口螺丝定
条
2

18
温湿度表

个
1

注：主要工器具及仪器仪表依据具体工程量规模配备。
　作业方法
6.1　施工准备
6.1.1　技术准备：按规程、生产厂家安装说明书、图纸、制定要求及施工措施对施工人员进行技术交底，交底要有针对性。
6.1.2　人员组织：技术负责人、安装负责人、安全质量负责人和技术工人。
6.1.3　机具的准备：按施工要求准备机具，并对其性能及状态进行检查和维护。
6.1.4　施工材料准备：酒精、无尘纸巾、农用薄膜、丙酮等。
6.2　组合电器设备安装
6.2.1　以母管的中心为基准，标出各间隔的中心线。
