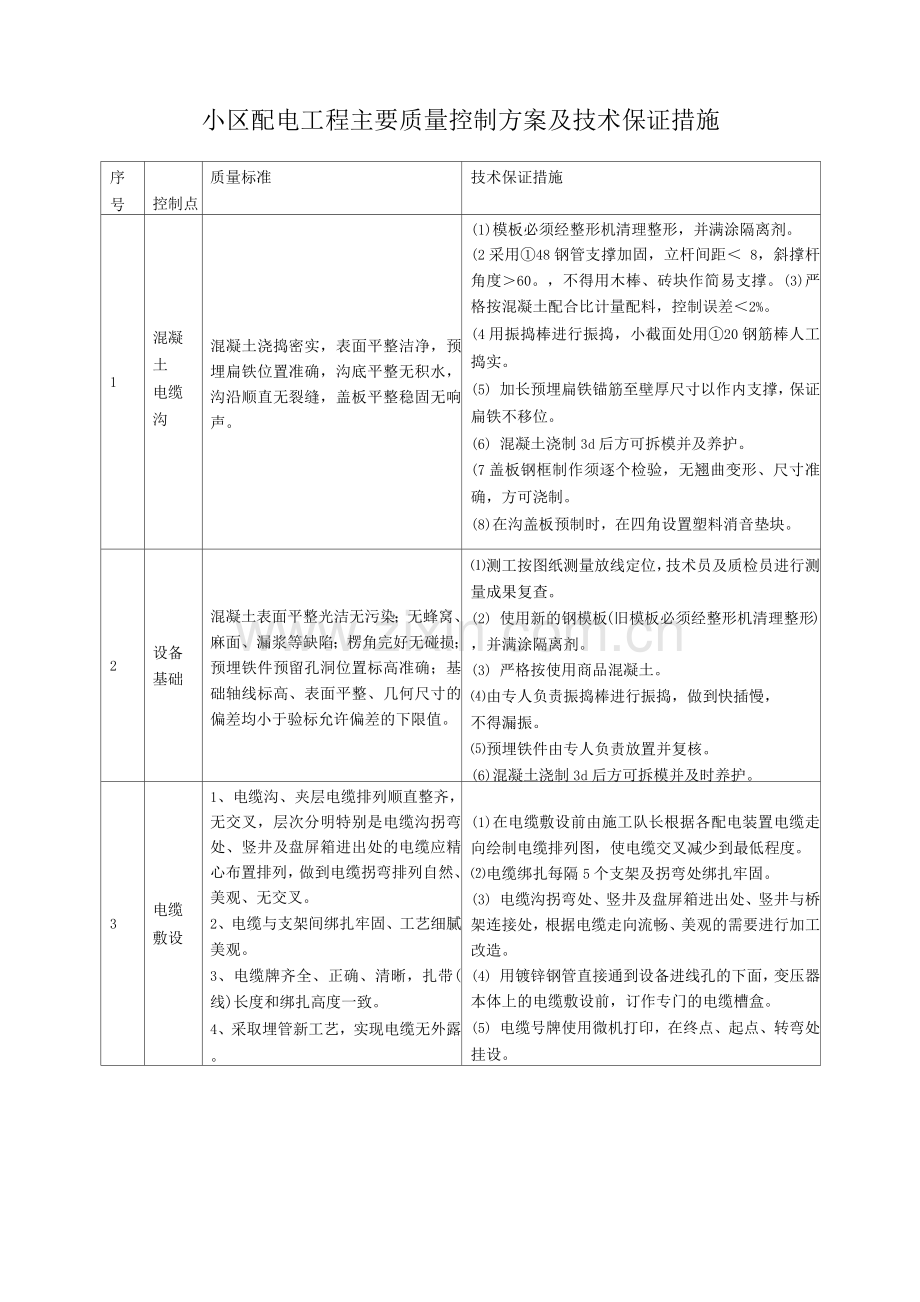

小区配电工程主要质量控制方案及技术保证措施
序
号
控制点
质量标准
技术保证措施
1
混凝
土
电缆
沟
混凝土浇捣密实，表面平整洁净，预埋扁铁位置准确，沟底平整无积水，沟沿顺直无裂缝，盖板平整稳固无响声。
(1)模板必须经整形机清理整形，并满涂隔离剂。
(2采用①48钢管支撑加固，立杆间距＜ 8，斜撑杆角度＞60。，不得用木棒、砖块作简易支撑。(3)严格按混凝土配合比计量配料，控制误差＜2%。
(4用振捣棒进行振捣，小截面处用①20钢筋棒人工捣实。
(5) 加长预埋扁铁锚筋至壁厚尺寸以作内支撑，保证扁铁不移位。
(6) 混凝土浇制3d后方可拆模并及养护。
(7盖板钢框制作须逐个检验，无翘曲变形、尺寸准确，方可浇制。
(8)在沟盖板预制时，在四角设置塑料消音垫块。
2
设备
基础
混凝土表面平整光洁无污染；无蜂窝、麻面、漏浆等缺陷；楞角完好无碰损；
预埋铁件预留孔洞位置标高准确；基础轴线标高、表面平整、几何尺寸的偏差均小于验标允许偏差的下限值。
⑴测工按图纸测量放线定位，技术员及质检员进行测量成果复查。
(2) 使用新的钢模板(旧模板必须经整形机清理整形)，并满涂隔离剂。
(3) 严格按使用商品混凝土。
⑷由专人负责振捣棒进行振捣，做到快插慢，
不得漏振。
⑸预埋铁件由专人负责放置并复核。
(6)混凝土浇制3d后方可拆模并及时养护。
3
电缆
敷设
1、电缆沟、夹层电缆排列顺直整齐，无交叉，层次分明特别是电缆沟拐弯处、竖井及盘屏箱进出处的电缆应精心布置排列，做到电缆拐弯排列自然、美观、无交叉。
2、电缆与支架间绑扎牢固、工艺细腻美观。
3、电缆牌齐全、正确、清晰，扎带(线)长度和绑扎高度一致。
4、采取埋管新工艺，实现电缆无外露。
(1)在电缆敷设前由施工队长根据各配电装置电缆走向绘制电缆排列图，使电缆交叉减少到最低程度。
⑵电缆绑扎每隔5个支架及拐弯处绑扎牢固。
(3) 电缆沟拐弯处、竖井及盘屏箱进出处、竖井与桥架连接处，根据电缆走向流畅、美观的需要进行加工改造。
(4) 用镀锌钢管直接通到设备进线孔的下面，变压器本体上的电缆敷设前，订作专门的电缆槽盒。
(5) 电缆号牌使用微机打印，在终点、起点、转弯处挂设。

序
号
控制点
质量标准
技术保证措施

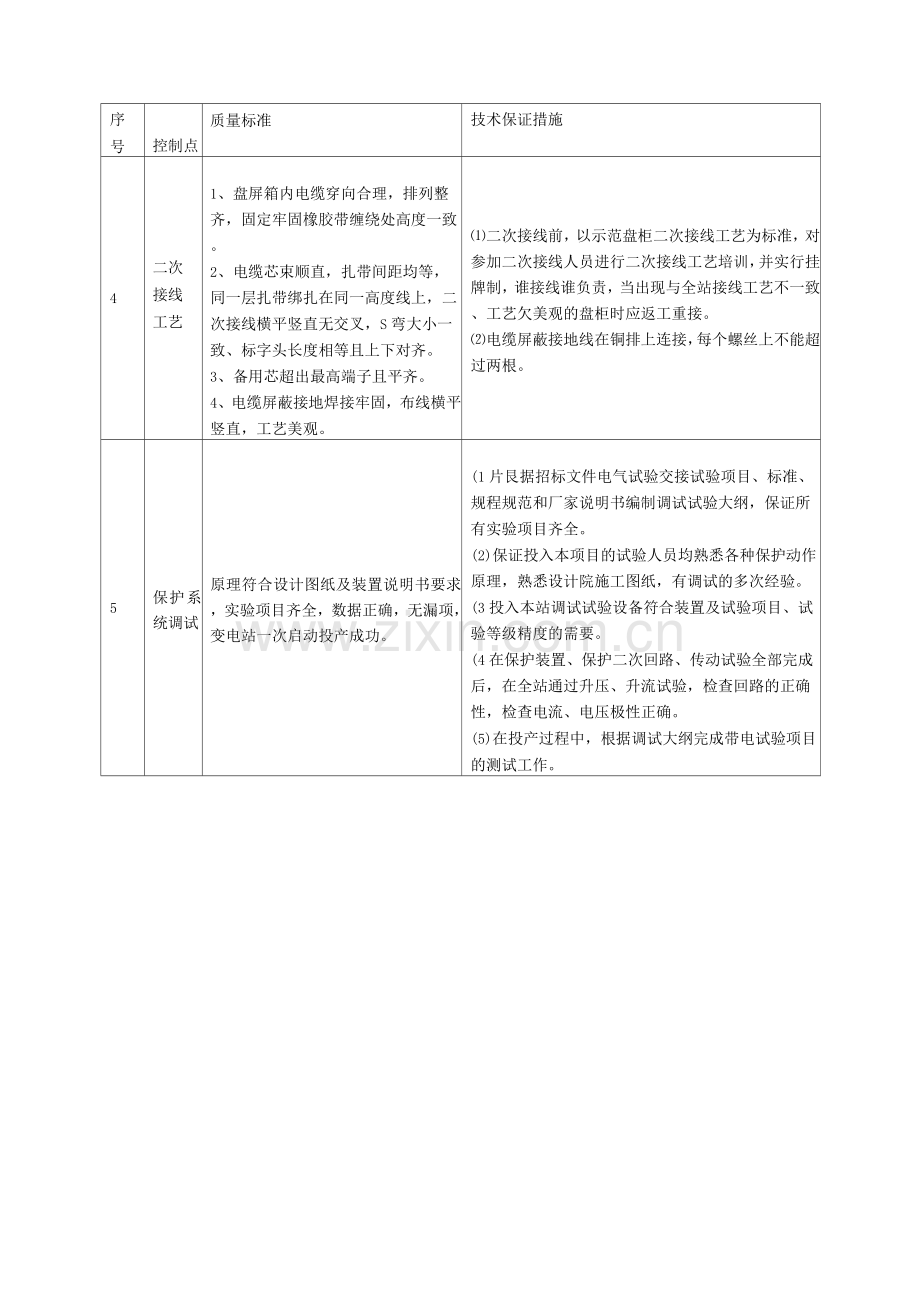

4
二次
接线
工艺
1、盘屏箱内电缆穿向合理，排列整齐，固定牢固橡胶带缠绕处高度一致。
2、电缆芯束顺直，扎带间距均等，同一层扎带绑扎在同一高度线上，二次接线横平竖直无交叉，S弯大小一致、标字头长度相等且上下对齐。
3、备用芯超出最高端子且平齐。
4、电缆屏蔽接地焊接牢固，布线横平竖直，工艺美观。
⑴二次接线前，以示范盘柜二次接线工艺为标准，对参加二次接线人员进行二次接线工艺培训，并实行挂牌制，谁接线谁负责，当出现与全站接线工艺不一致、工艺欠美观的盘柜时应返工重接。
⑵电缆屏蔽接地线在铜排上连接，每个螺丝上不能超过两根。
5
保护系统调试
原理符合设计图纸及装置说明书要求，实验项目齐全，数据正确，无漏项，变电站一次启动投产成功。
(1片艮据招标文件电气试验交接试验项目、标准、规程规范和厂家说明书编制调试试验大纲，保证所有实验项目齐全。
(2)保证投入本项目的试验人员均熟悉各种保护动作原理，熟悉设计院施工图纸，有调试的多次经验。
(3投入本站调试试验设备符合装置及试验项目、试验等级精度的需要。
(4在保护装置、保护二次回路、传动试验全部完成后，在全站通过升压、升流试验，检查回路的正确性，检查电流、电压极性正确。
(5)在投产过程中，根据调试大纲完成带电试验项目的测试工作。
