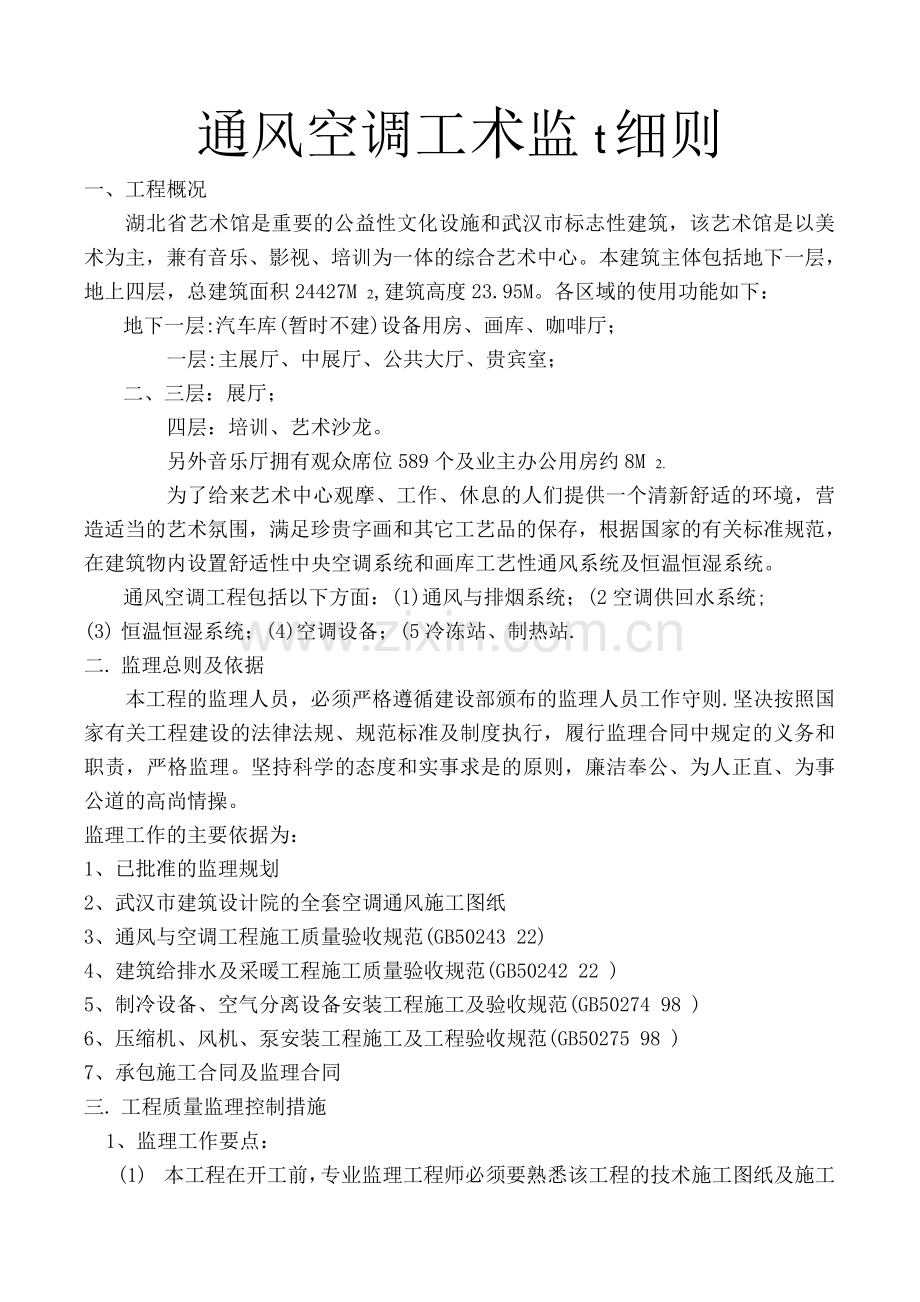

通风空调工术监t细则
一、工程概况
湖北省艺术馆是重要的公益性文化设施和武汉市标志性建筑，该艺术馆是以美术为主，兼有音乐、影视、培训为一体的综合艺术中心。本建筑主体包括地下一层，地上四层，总建筑面积24427M 2,建筑高度23.95M。各区域的使用功能如下：
地下一层:汽车库(暂时不建)设备用房、画库、咖啡厅；
一层:主展厅、中展厅、公共大厅、贵宾室；
二、三层：展厅；
四层：培训、艺术沙龙。
另外音乐厅拥有观众席位589个及业主办公用房约8M 2.
为了给来艺术中心观摩、工作、休息的人们提供一个清新舒适的环境，营造适当的艺术氛围，满足珍贵字画和其它工艺品的保存，根据国家的有关标准规范，在建筑物内设置舒适性中央空调系统和画库工艺性通风系统及恒温恒湿系统。
通风空调工程包括以下方面：(1)通风与排烟系统；(2空调供回水系统;
(3) 恒温恒湿系统；(4)空调设备；(5冷冻站、制热站.
二. 监理总则及依据
本工程的监理人员，必须严格遵循建设部颁布的监理人员工作守则.坚决按照国家有关工程建设的法律法规、规范标准及制度执行，履行监理合同中规定的义务和职责，严格监理。坚持科学的态度和实事求是的原则，廉洁奉公、为人正直、为事公道的高尚情操。
监理工作的主要依据为：
1、已批准的监理规划
2、武汉市建筑设计院的全套空调通风施工图纸
3、通风与空调工程施工质量验收规范(GB50243 22)
4、建筑给排水及采暖工程施工质量验收规范(GB50242 22 )
5、制冷设备、空气分离设备安装工程施工及验收规范(GB50274 98 )
6、压缩机、风机、泵安装工程施工及工程验收规范(GB50275 98 )
7、承包施工合同及监理合同
三. 工程质量监理控制措施
1、监理工作要点：
(1) 本工程在开工前，专业监理工程师必须要熟悉该工程的技术施工图纸及施工验收规范以及有关工程的技术资料，并参加由建设单位组织的设计施工图技术交底会议。
(2) 审核承包单位编写的施工组织设计，内容是否结合实际，能否起到施工安装的技术指导作用，提出审核意见并监督其执行。
(3 )严格审查承包单位报验的材料及配件，不合格的材料及配件不允许进入现场.
(4) 经常进行现场巡视检查，对重要部位或工序一定要旁站监理。
(5) 经常进行检查、监督施工现场的安全防护、消防设施、文明施工、临时用电以及卫生工作等达到符合要求.
6)临时用电以及卫生工作等达到符合要求。
2、设备、材料及配件的质量控制
(1) 静置设备及运动设备，必须要有产品出厂合格证与测试报告以及技术安装说明等资料文件才能进入现场，然后通过开箱检查规格、型号是否符合设计要求.
(2) 各种钢管、塑料管及配件(不包括阀门)尽量采用同一厂家配套产品,必须要有产品出厂合格证及检验报告单等资料文件，并现场检查规格型号应符合设计要求。
(3) 金属风管采用的钢板与镀锌钢板表面不允许有锈蚀现象，并且要有产品出厂合格证及产品质量证明等有关技术文件。风管壁厚必须符合设计与施工规范的要求.
(4) 非金属风管采用的材料品种、规格、性能及壁厚等均应符合设计要求，并且要有产品出厂合格证及产品质量证明书有关技术文件。
(5) 各种阀门必须要有产品出厂合格证及测试报告等资料文件，才能进入现场，并通过检查规格型号应符合设计要求。在安装前规定每批(同规格、型号)抽检10 % (最少一个)进行强度和严密性试验。但用于管道上起切断作用的阀门,必须每个进行强度和严密性试验。
(6 )通风管道防火阀和排烟阀，必须符合有关消防产品标准的规定并且有消防产品出厂合格证及性能检测报告单等有关消防技术文件。
四. 安装施工质量控制要点及目标值
1、通风与排烟系统
(1)通风与排烟系统
① 风管采用GM- II区复合成品风管，风管整体防火等级为不燃A级，内夹保温层防火等级的难燃B级。排烟管采用镀锌钢板制作。
② 音乐厅设机械排烟系统，排烟风机设在屋顶，发生火灾时消防控制中心开启排烟风机入的排烟防火阀，同时启动排烟风机，而排烟风机应能确保280.下工作30分钟。
③ 施工安装程序
风管制作
'
施工准备 1吊架制安 主风管安装 一1配件安装 k支风管配装
*漏光检查一1配合装饰安装风1系统调试
④ 风管支吊架制安应符合下列要求规定：
A、支吊架制作时，尺寸一定要准确，下料、钻孔必须用机械加工，不允许使用氧气切割。
B、风管水平安装时，直径或长边尺寸小于等于4mm 间距不应大于4m ,而大于4mm 不应大于3m。
⑤ 调节阀、蝶阀等配件安装时，必须注意将操作手柄安装在便于操作部位。其中
⑥ 防火阀、调节阀安装时，应对其外观质量和动作灵活性与可靠性进行校验，确定合格后再行安装。防火阀必须单独设置支吊架。
(2)空调供回水系统
空调水系统采用双管制，冬夏共用一套系统。为了使用和管理方便，节约能源，空调供回水系统按使用情况分为四个区，1层为1个区，2、3层为一个区，4层培训为一个区，音乐厅为一个区。空调供回水系统为异程，由平稳阀调节压力流量.
① 施工安装程序：

② 空调水管采用DN 1为热镀锌钢管丝扣连接,DN>1 为无缝钢管焊接连接。凝结水管采用铝塑复合管丝扣连接.
③ 水管阀门DN 50为蝶阀WBGX —1.6型，DN<50 为闸门RRHX-1.6型，风机盘管进出水管装铜闸阀与不锈波纹软管1. 6BJRXXF型。
④ 空调供水管抬头敷设回水管低头敷设坡度i = 0. 2，凝结水坡度i〉0.01.
⑤ 管道穿墙、板及支吊架最大间距和丝扣连接等的要求规定，参照消火栓给水系统相关项目条文执行。
A、管道穿墙和楼板，应设置金属或塑料套管，安装在楼板上的套管其顶部，应高出装饰地面2 0mm ,安装在卫生间及厨房内的套管，基顶部应高出装饰地面50mm ,底部与楼板底面相平，安装在墙壁内的套管，其两端与装饰面相平。穿过楼板及墙的套管与管道之间缝隙，应用阻燃密实材料和防水油膏填实，端面光滑。管道的接头不得设置在套管内。
B、钢管、丝扣连接应符合下列规定：
a、钢管在套丝之前必须将管内管外清理干净，管有弯曲时，要进行校直，然后才能套丝。
b、套丝不能过长(细纹加工长度如下表规定)，安装后的管螺纹根部只允许外露2〜3扣丝.多余的麻丝应清理干净，并做好外露的丝扣防腐处理。
公称直径(mm )
15
20
25
32
40
50
65
75
80
1
支架最大间距(m)
13
13
14
16
18
18
18
25
27
29
c、套成的丝要端正、光滑、无毛刺、不掉丝、不乱丝。
C、管道支吊架的安装应符合下规定：
a、管道支吊架的型式、材质、加工尺寸及焊接质量等应符合设计要
求和国家现行有关标准的规定。
b、管道支吊架的加工时，要求用剪床或砂轮切割机下料,用钻床钻孔,严禁用氧割下料与开孔，支吊架制作好后，要进行除锈和刷二遍防锈漆。
c、丝扣连接的管道支吊架最大间距按下表要求：
公称直径(mm )
15
20
25
32
40
50
70
80
1
支架最大间距(m)
2.5
3
3.5
4
4.5
5
6
6.5
7

d、沟槽式连接的管道支吊架最大间距按下表要求:
管道直径(mm)
125 〜2
225 〜3
支架间距(m)
4.2
5
注:支吊架不得支承在连接头上，水平管的任意两个连接头之间必须有支吊架。
e、立管支架的安装规定：按楼层高度来确定，当楼层高度小于或等于5m时，每层须设置1个支架，而安装高度应距地面1.5m至1. 8m.当楼层高大于5m时，每层不得少于2个支架，并应均匀安装。
⑥ 钢管焊接应符合下列规定：
A、管道焊接的操作焊工，应持有焊接的焊工合格证书。
B、管道对接焊要求应符合下表规定：
项
次
管壁厚度
(mm)
坡形式
示意图
坡尺寸
备注
间隙C
纯边
P
坡用d°
内壁错边
量 0.1T且
2 mm 处壁
1
1〜3
I型坡

。〜1.
5

3〜4
1〜2.
5
2
6〜9
V型坡

0〜2
02
65 〜75
926
0〜3
0〜
3
5565
一L 3 |…
⑦法兰盘连接的管道'，法兰面应与管道中心线垂直并同心。法兰对3摆应
平行，其偏差不应大于2mm.连接的螺栓长度应一致,螺母在同侧均匀拧紧螺栓紧固后不低于螺母平面，应出螺母23扣丝.法兰的衬垫规格、品种与厚度应符合设计与规范要求。
⑧ 阀门在安装前必须进行外观检查，用在主干管上起切断作用的阀门应进行强度和严密性试验。
⑨ 空调供回水管道安装完毕后进行水压试验工作，试验压力应为工作压力的1.25倍，稳压10分钟内，压降不超过0.02MPa,同时检查无渗漏点为合格，然后再进行管道冲洗工作。在冲洗过程中，直至排出水不含泥砂、铁屑等杂物，且水色不浑浊为合格。
(3) 空调水管道防腐及保温
① 空调水管为镀锌钢管就不需要刷防锈漆，为无缝钢管就必须要除去管表面锈垢，刷防锈漆二道。
② 空调供回水管及凝结水管均要求保温，保温材料采用福乐斯难燃B1级
橡塑管厚度应符合下表规定:
序号
类别
保温材料
保温厚度
备注
1
难燃型橡塑管
DN 25
19mm
难燃B1线
2
难燃型橡塑管
25<DN
25 mm
难燃B1线
3
难燃型橡塑管
80DN 2
32 mm
难燃B1线
4
难燃型橡塑管
2<DN
40 mm
难燃B1线
注:室外部分管道保温厚度
如厚10mm , _
且用铝板作保护层。
③ 空调风管自带保温，无须另加保温层。
(4) 空调设备
空调设备有:风机、风机盘管、新风机组、立式柜机组等。
① 风机的安装应符合下列规定：
A、风机型号、规格应符合设计要求，其出方向应正确。
B、叶轮旋转应平稳，停转后不应停留在同一位置上。
C、固定风机的地脚螺栓应拧紧，并有防松动措施。
② 风机盘管与新风机组安装应符合下列规定：
A、机组安装前，应进行单机三速试运转及水压检漏试验。
B、机组安装应有独立支吊架，安装的位置，高度及坡度应正确，固定牢靠并且便于拆卸和维修工作，必须安装有减振器，防止振动而产生的噪音。
C、机组进水管上应装铜闸阀，铜过滤器，出水上应装铜闸阀、铜电动两通阀，并在进出管与机组接处采用不锈钢软接头连接。
D、机组安装应确保存水盘的排水坡度，使冷凝水通畅排入凝结水管道。
E、机组与风管或风连接的进出处应加装150〜2mm 防火帆布软接头。
F、新风机组进出水管上应装压力表和温度计。凝结水管上应装存水弯，而存水高度不得小于1mm.
③ 立式柜机安装应符合下列规定
A、机组应清扫干净，箱体内应无杂物、垃圾和积尘。
B、机组底部应垫(1 x 1mm)的沥青硬木支座，再加上橡胶减振垫20mm 厚.
C、机组进出水管上应装的配件与新风机组一样.
D、机组与风管连接进出处应加装150〜2mm 防火帆布软接头。
（5）冷冻站、制冷站
1）冷冻站系统设备有：螺杆式冷水机组30HXC350A 型，3台，空调水循环泵 BL80/170 - 30/2 型，3 台;冷却水循环泵 NP150/315V-30/4Ag 型，3台；集水器①6L=2750 , 1个；分水器①6L=2750,1 个；低噪声横流式冷却塔BAC31301A 型，3台;膨胀水箱V=0.61M 3,1个；防垢水处理装置GDA-1 型，1个；防垢水处理装置GDA —40型，1个。
2） 制冷站系统设备有：常压电热水锅炉HYDR1035 型，1台；一次热水循环泵BL40/140 —4/2型，2台；高效换热器JAD型，1台；蓄热罐V=40m 3,4台；软水箱V=0.8m 3,1个;补水泵1台，水处理器GDA —40型，1台.
3 ）冷冻水管、冷却水管DN 250采用焊接钢管焊接连接，DN>250 采用螺旋焊接钢管焊接连接。给水管采用镀锌钢管，丝扣连接。
4）锅炉房中大于DN50管道全部采用国标焊接钢管焊接连接，其他采用镀锌钢管丝扣连接。
5 ）阀门 DN 1 为蝶阀 WBGX —1.6 型，DN〈1 为闸阀 RRHX-1.6C型。
6）所有阀门在安装必须进行强度与严密性试验，并保证干净开启灵活，关闭严密。自动排气阀要调整至能自动排气。
7）空调供水管抬头敷设，回水管低头敷设坡度i=0.3，管道最高点设自动排气阀，最低点设DN25排水阀。
8）空调水管安装完毕后，进行水压试验，压力为0.8MPa稳压10分钟，压降不得大于0.02MPa检查无渗漏为合格，然后进行管道冲洗工作合格后方能进行保温。
9）所有设备到货后均应进行开箱检查，验收，凡有质量问题，不得安装。
10）冷水机组必要采用减振器减振。水泵采用减振支座.冷水机组和水泵进出采用橡胶接软接头.
11 ）所有设备进行安装调试必须按照厂家技术说明书要求执行。
12 ）管道及设备保温:冷冻水管道、阀门、除垢器、过滤器、室外冷却水管道（室内冷却水管道除外）均须保温，保温材料为发泡橡胶（一级福乐斯）厚度要求应符合下表规定：

空调管道、阀门
集水器、分水器
DN 50
50〈DN
1〈DN
250
DN>250
保温厚度
27
32
"44
50
60
保温材料
橡塑管材难燃B1级）
橡塑板难燃B1级）
备注
外包0.5mm的铝极保护层
13 ）蓄热水箱采用聚胺脂发泡保温，立面采板封面,顶部用白铁皮作封顶用彩板角条包角，水箱采用环氧树脂漆作防腐.
五、监理工作方法及措施
严格遵守“四控制，二管理、一协调”的监理原则，开展监理工作，除了按本监理细则所要求的工程质量外，监理工程师还要做到“腿勤、勤、脑勤”加强现场巡视检查，在主要的部位和关键工序,要做到全过程旁站监理.随时发现工程质量问题，就要及时督促施工单位进行整改，并做好有关记录，这样才能做到“事前有控制，事中有控制，事后有结论”确保工程达到质量予定目标。
武汉华胜工程建设科技有限公司
湖北省艺术馆项目监理部二OO五年十一月十六日
