工作面避难硐室施工安全技术措施.doc

上传人:丰**** 文档编号:10103394 上传时间:2025-04-21 格式:DOC 页数:10 大小:21.54KB
下载 相关 举报
工作面避难硐室施工安全技术措施.doc_第1页
第1页 / 共10页

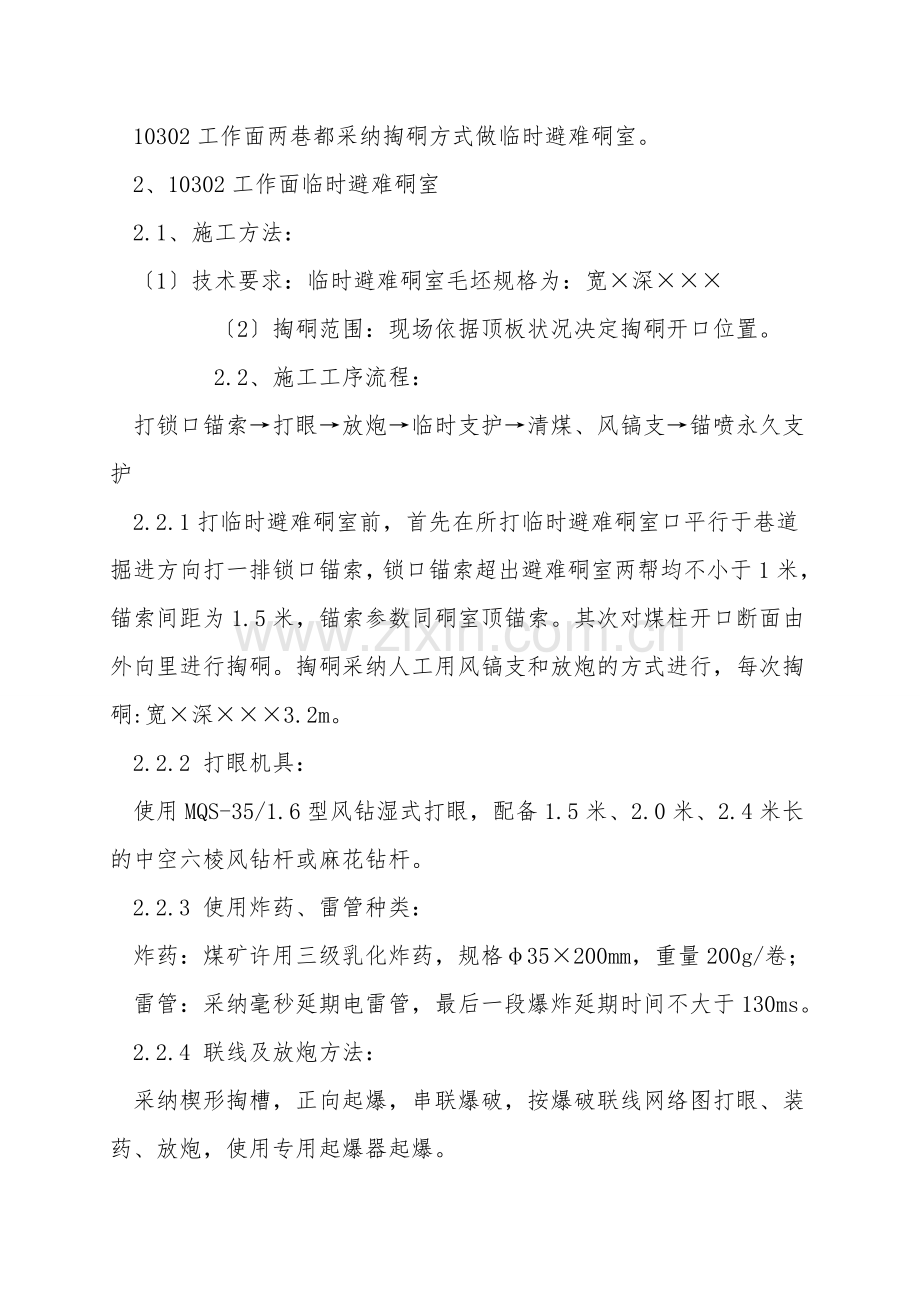

工作面避难硐室施工安全技术措施.doc_第2页
第2页 / 共10页
点击查看更多>>
资源描述
工作面避难硐室施工安全技术措施 一、工程概况: 依据《黑皮凹子煤矿安全专篇井下临时避难系统制定》要求,我矿计划在10302工作面两巷〔10302进风巷和10302回风巷〕各建设1处临时避难硐室,分别满足20人避难必需要,担负工作面作业人员及邻近零散作业人员紧急避险。其中10302进风巷临时避难硐室建于〔导线点Y1~Y2〕18m范围内顶板完整、支护完好地段,施工工艺采纳在巷道保留煤柱侧掏硐开口,然后再采纳锚喷支护,做出避难硐室毛坯,最后再按照施工图纸要求进行进一步施工;10302回风巷临时避难硐室建于〔导线点H3~H4〕13m范围内顶板完整、支护完好地段,施工工艺采纳在巷道保留煤柱侧掏硐开口,然后再采纳锚喷支护,做出避难硐室毛坯,最后再按照施工图纸要求进行进一步施工。为确保施工过程的安全顺利进行,并确保避难硐室施工与制定要求相符,特制定本措施。 二、施工时间: 2021年2月23日~2021年2月28日 三、施工组织: 项目负责人: 技术负责人: 安全负责人: 四、临时避难硐室施工技术要求及施工工艺 1、临时避难硐室施工工艺 10302工作面两巷都采纳掏硐方式做临时避难硐室。 2、10302工作面临时避难硐室 2.1、施工方法: 〔1〕技术要求:临时避难硐室毛坯规格为:宽×深×××     〔2〕掏硐范围:现场依据顶板状况决定掏硐开口位置。     2.2、施工工序流程: 打锁口锚索→打眼→放炮→临时支护→清煤、风镐支→锚喷永久支护 2.2.1打临时避难硐室前,首先在所打临时避难硐室口平行于巷道掘进方向打一排锁口锚索,锁口锚索超出避难硐室两帮均不小于1米,锚索间距为1.5米,锚索参数同硐室顶锚索。其次对煤柱开口断面由外向里进行掏硐。掏硐采纳人工用风镐支和放炮的方式进行,每次掏硐:宽×深×××3.2m。 2.2.2 打眼机具: 使用MQS-35/1.6型风钻湿式打眼,配备1.5米、2.0米、2.4米长的中空六棱风钻杆或麻花钻杆。 2.2.3 使用炸药、雷管种类: 炸药:煤矿许用三级乳化炸药,规格φ35×200mm,重量200g/卷; 雷管:采纳毫秒延期电雷管,最后一段爆炸延期时间不大于130ms。 2.2.4 联线及放炮方法: 采纳楔形掏槽,正向起爆,串联爆破,按爆破联线网络图打眼、装药、放炮,使用专用起爆器起爆。 2.2.5掏槽眼每眼装药量3卷,掏槽眼眼深1.8m,辅助眼每眼装药量2卷,辅助眼眼深1.5m,周边眼每眼装药量1卷,周边眼眼深1.5m,最小抵抗线不小于600mm,装完药后先放一卷水炮泥,然后用黄土炮泥将炮眼封满。严禁放明炮、放糊炮。现场依据状况可以酌情增减药量,确保掏硐效果。 φ50套管,用于穿线路及管路,套管高度不小于2m。 2.2.7施工过程中,炮眼个数、装药量、炮眼深度、炮眼角度可依据煤体的硬度、节理、裂隙发育程度在爆破图表的基础上做适当的调整,但每一次放炮的炸药量和单眼装药量不得超过爆破图表的规定;如在一次起爆后巷道的成形达不到制定要求,可以按实际状况补打炮眼放小炮或用风镐支挖至制定断面。 2.2.8放炮后假设堆煤过高,不能进行临时支护,人员可站在巷道原有永久支护保护下进行出煤和破碎大炭块,待高度合适,采纳临时支护后,再用风镐刷至规定尺寸。 3、临时避难硐室的主要技术装备 临时避难硐室主要装备一览表   序号 名称 主要技术要求 单位 数量 1 ZYJ压风自救装置 调节压力范围:0.05~0.01MPa;供氧范围:30~55L/min;消音能力≤85dB(A)。 人 30〔20〕 2 防护密闭门 满足气密性要求。 个 2 3 ZY45隔绝式压缩氧自救器 满足不小于45min防护时间。 台 30〔20〕 4 单向排气阀 ¢50 个 4 5 直通 KTH-112矿用本安型防爆 部 1 6 甲烷传感器 GJC-4 台 1 7 压风管路 ¢75×4钢管 m 50 8 通讯线路   m 50 9 监测监控线路   m 50 10 椅子 每人座位长×宽:550×550、铁制 人 30〔20〕 11 急救装备 包括:担架、急救包 套 1 12 水、食品 满足20人一天用量 人 30〔20〕 4、接入临时避难硐室管线布置要求 4.1监测监控系统应能对临时避难硐室内的甲烷环境参数进行实时监测。 4.2压风管路必必需接入临时避难硐室。压风管路应敷设牢固平直,采纳保护措施,防止灾变破坏;且最低凹处设放水装置,防止管内冷凝水堵塞。 5、临时避难硐室顶板、煤帮支护 临时避难硐室顶板、煤帮采纳锚杆、网、锚索、、喷浆联合进行永久支护。顶锚索施工采纳MQT-120顶锚索钻机配B19锚索钻杆和φ28煤钻头或φφ28煤钻头进行施工。 5.1、锚索施工工艺:安全检查→定锚索孔位→湿式钻孔→把锚固剂放入孔内,用锚索头顶住锚固剂送入孔底→用搅拌器联接锚索和钻机→搅拌锚固剂25—35秒,停止搅拌等待91~180秒后收缩钻机取下搅拌器→等待15分钟后套上托盘安装锚具→涨拉锚索至制定值。 5.2、锚索托盘采纳:300 mm×300mm×16mm拱形高强度托盘;锚索规格:φ22×7400mm 高强度底松弛钢绞线;锚固剂为:MSK2335和MSZ2360两种;锚索外露长度不大于300mm,锚索外露部分必必需劈花,紧贴顶板。 5.3、顶锚索钻孔直径为28mm或30mm;孔深要求为7100-7150mm;锚索预紧力不小于250KN〔37.5Mpa〕。 5.4、涨拉锚索时,发现不合格锚索,可在其四周600mm范围内补打合格锚索。如不合格锚索600mm范围内顶板冒落或片帮不能补打时,可在离原不合格锚索就近范围内补打合格。 5.5、锚杆施工工艺:敲帮问顶→定锚杆孔位→湿式钻孔→把锚固剂放入孔内,用锚杆头顶住锚固剂送入孔底→用快速安装器联接钻机和锚杆尾部→搅拌锚固剂25—35秒→停止搅拌等待91—180秒后转动钻机切断销,再等待480秒后用扳手拧紧螺母→安装其它帮锚杆。 5.6、锚杆托盘为:150mm×150mm×10mm拱型高强度托盘,锚杆规格:φ20-M24-2000mm左旋无纵筋螺纹钢管高强锚杆支护,锚固剂为:MSK2335和MSZ2360两种,帮锚杆预紧力距不小于400 N.m,锚固力不小于150KN,锚杆露出螺母长度不大于50mm。 5.7、锚杆钻孔直径为20mm;孔深要求为2000~2200mm。 6、临时避难硐室底板硬化 6.1、硬化前,要先对硬化范围内的巷道底板进行清理,将浮煤清理干净,对底板不平处要进行平整,保持硐室底板整体平整。 6.2、硬化材料:人工搅拌水泥、沙、石粉浇注底板。水泥:沙:石粉=1:2:3〔体积比〕。 6.3、硬化要求:硐室底板硬化宽度为避难硐室宽度,硬化厚度100mm, 铺底混凝土等级为C20。 7、临时避难硐室顶板、煤帮喷浆 7.1、喷浆作业,施工人员要佩戴好防尘用具,做好防尘工作。 7.2、喷浆时,要保护好作业地点的电缆及开关设备,以防损坏,影响施工进度。 7.3、喷浆前应用压风与水吹洗围岩及巷道,以确保质量。 7.4、喷浆时,给料要连续,不能忽高忽低,以防造成堵管和堵罐。 7.5、发生堵管时,必必需停机关风进行处理,应尽量采纳敲击法疏通,同时要放直输料管,喷射手应紧按喷头,前方严禁站人。 7.6、喷浆处理机械故障时,必必需及时停机断电;开机送电时,必必需要先通知有关人员,以防发生安全事故。 7.7、喷浆期间,通风科配专业人员进行现场技术指导。 7.8、喷浆施工:喷浆使用喷浆机进行,水泥:沙:石粉=1:2:3〔体积比〕,喷射时掺入水泥重量2.5%~4%的速凝剂并搅拌均匀。喷射厚度100mm,喷射混凝土等级为C20。 五、危险源辨识: 1、瓦斯超限发生瓦斯爆炸事故; 2、作业人员未执行手指口述,造成意外事故; 3、未找掉施工地点顶、帮活炭活矸而掉落造成伤人事故; 4、身体或衣物接触转动的钻杆造成人身伤害事故; 5、未设专人进行观山,冒落炭块或矸块砸伤作业人员; 6、放炮时,警戒人员不负责任,未将人员清净或警戒位置不当,造成放炮伤人; 7、装药、联线、放炮、处理瞎炮等未执行有关规定,造成放炮伤人; 8、装药量大,未采纳措施保护设备,造成设备被崩坏; 9、登高作业时,无人扶梯,造成人员坠落摔伤; 10、拿取钻杆、锚索,未注意前后左右,造成人身伤害事故; 11、喷浆处理机械故障时,未及时停机断电或开机送电时,未通知有关人员,造成人身伤害事故。 六、安全技术措施 1、所有参加本项工程作业人员必必需认真学习本措施后方可上岗作业,否则不得进行作业。 2、施工前,必必需严格执行敲帮问顶制度,找掉活矸活炭,具体检查顶板、煤帮,彻底清除不安全隐患,确保在退路畅通无阻状况下,方可作业。 3、遇煤柱裂隙发育有片帮危险时,应打临时护帮点柱。 4、支设的单体柱必必需四爪都接顶,不得出现三爪、二爪柱。移动3.15米及3.15米以上单体柱时,必必需至少2人进行协作配合。单体柱支设及回柱严格执行生产科有关规定。 5、抬重物时,两人必必需同肩作业,口令一致,起落联系好,放料时,要用手托着慢慢着地,防止重物反弹碰伤人员,杜绝碰手碰脚现象。 6、放炮工作由掘进队派有经验的放炮工进行。 7、放炮前,要将放炮地点20米范围内的的电缆、风水管线、皮带架、皮带闭锁装置及其它电气设备等保护好,以免被放炮崩坏。避难硐室开口位置煤帮电缆必需提前吊挂于巷道顶板,并挂皮保护,风水管线、皮带架、皮带闭锁装置等采避难硐室开口位置正前方〔行人侧〕1m前后共20米范围位置打点柱,柱前挂皮或挡背板、板梁等进行保护,柱距不大于1.5m。并将施工地点所有带电设备停电。 8、放炮前,要对放炮地点四周20米范围内风流中的瓦斯进行认真检查,强化掏硐处瓦斯检查,瓦斯浓度超过0.8%时,必必需停止作业进行处理。只有在瓦斯浓度低于0.8%时,方可放炮。
