屋面女儿墙悬挑外脚手架施工方案.docx

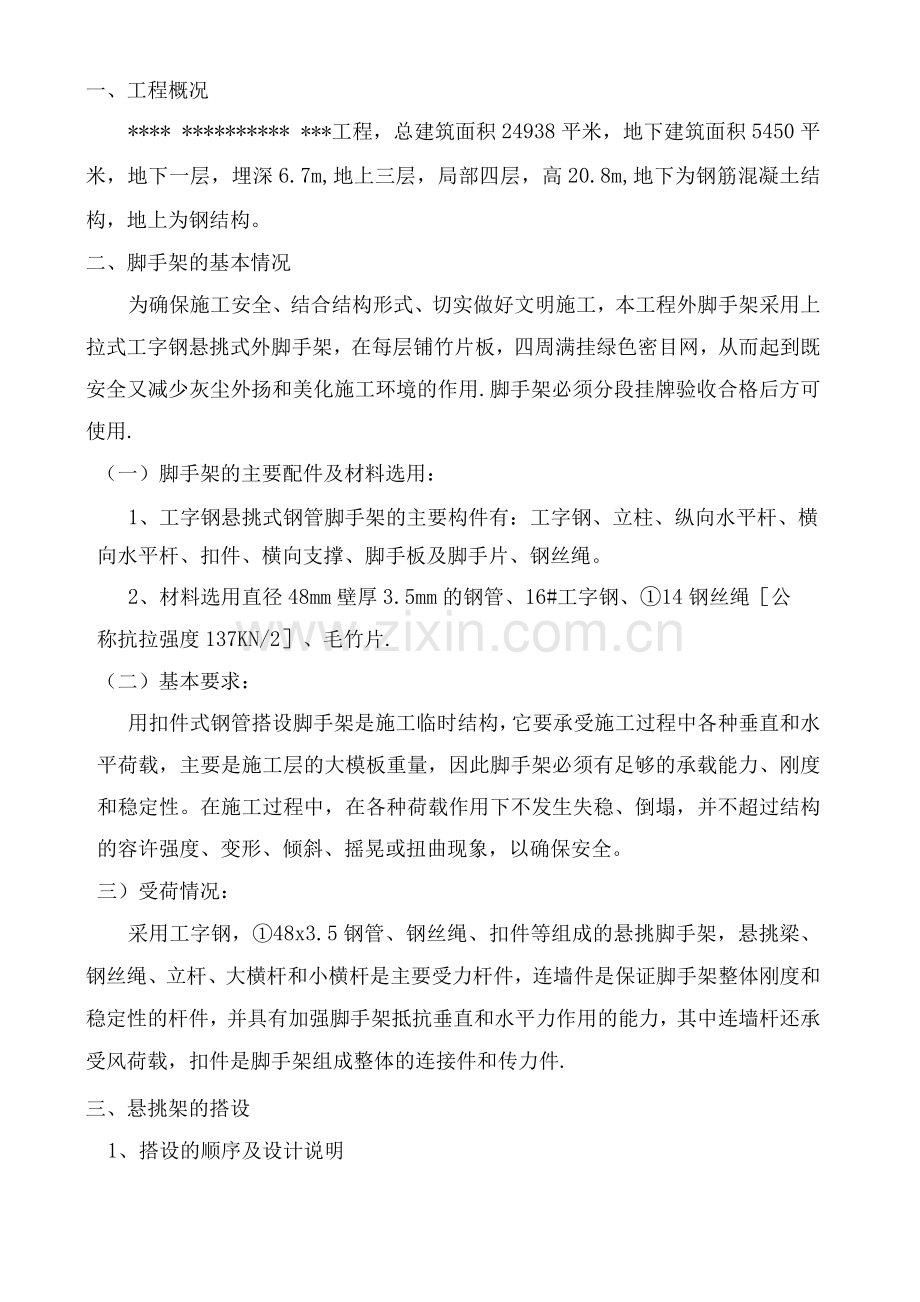

一、工程概况
**** ********** ***工程，总建筑面积24938平米，地下建筑面积5450平米，地下一层，埋深6.7m,地上三层，局部四层，高20.8m,地下为钢筋混凝土结构，地上为钢结构。
二、脚手架的基本情况
为确保施工安全、结合结构形式、切实做好文明施工，本工程外脚手架采用上拉式工字钢悬挑式外脚手架，在每层铺竹片板，四周满挂绿色密目网，从而起到既安全又减少灰尘外扬和美化施工环境的作用.脚手架必须分段挂牌验收合格后方可使用.
（一）脚手架的主要配件及材料选用：
1、工字钢悬挑式钢管脚手架的主要构件有：工字钢、立柱、纵向水平杆、横向水平杆、扣件、横向支撑、脚手板及脚手片、钢丝绳。
2、材料选用直径48mm壁厚3.5mm的钢管、16#工字钢、①14钢丝绳［公
称抗拉强度137KN/2］、毛竹片.
（二）基本要求：
用扣件式钢管搭设脚手架是施工临时结构，它要承受施工过程中各种垂直和水平荷载，主要是施工层的大模板重量，因此脚手架必须有足够的承载能力、刚度和稳定性。在施工过程中，在各种荷载作用下不发生失稳、倒塌，并不超过结构的容许强度、变形、倾斜、摇晃或扭曲现象，以确保安全。
三）受荷情况：
采用工字钢，①48x3.5钢管、钢丝绳、扣件等组成的悬挑脚手架，悬挑梁、钢丝绳、立杆、大横杆和小横杆是主要受力杆件，连墙件是保证脚手架整体刚度和稳定性的杆件，并具有加强脚手架抵抗垂直和水平力作用的能力，其中连墙杆还承受风荷载，扣件是脚手架组成整体的连接件和传力件.
三、悬挑架的搭设
1、搭设的顺序及设计说明

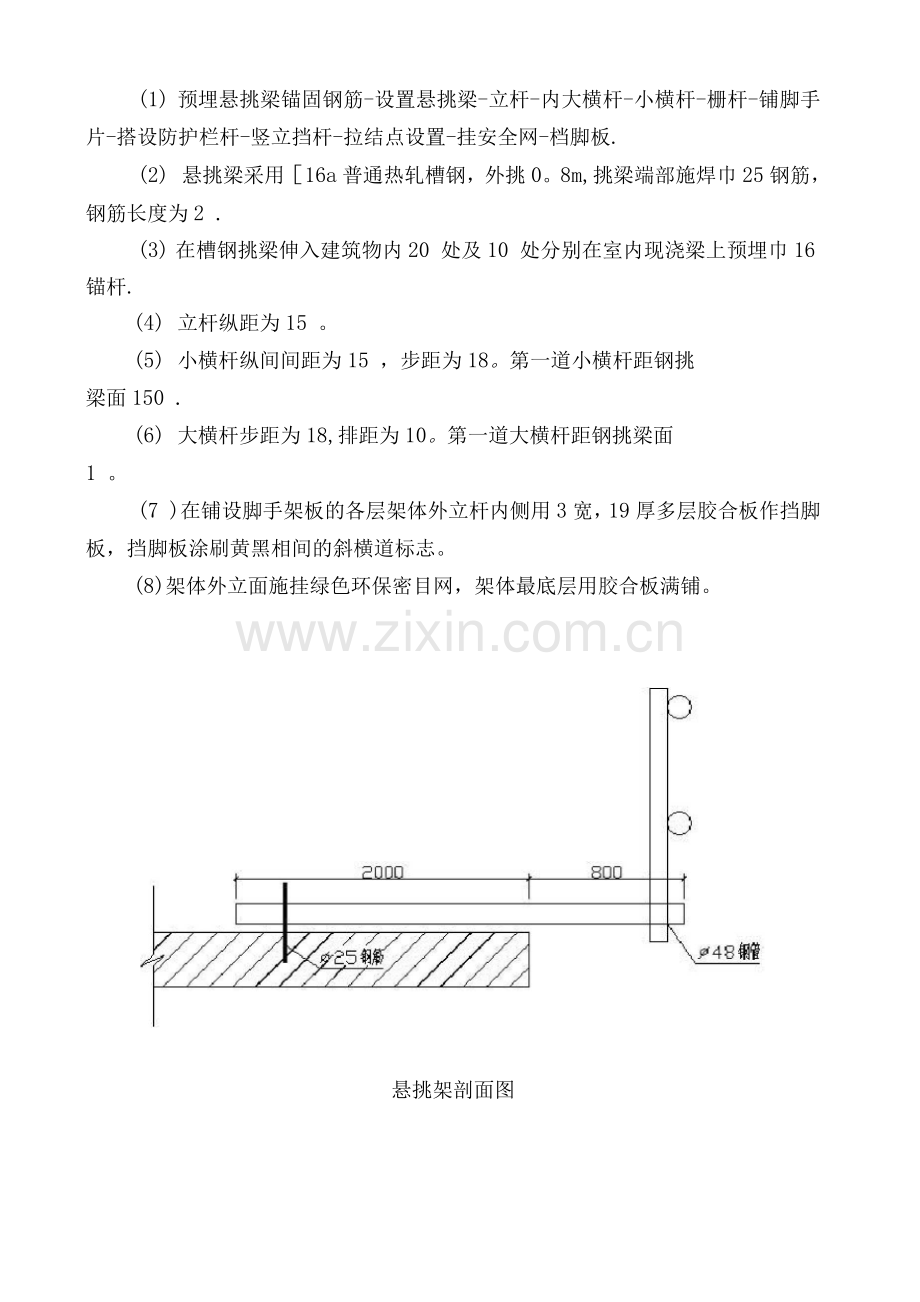

(1) 预埋悬挑梁锚固钢筋-设置悬挑梁-立杆-内大横杆-小横杆-栅杆-铺脚手片-搭设防护栏杆-竖立挡杆-拉结点设置-挂安全网-档脚板.
(2) 悬挑梁采用［16a普通热轧槽钢，外挑0。8m,挑梁端部施焊巾25钢筋，钢筋长度为2 .
(3) 在槽钢挑梁伸入建筑物内20 处及10 处分别在室内现浇梁上预埋巾16锚杆.
(4) 立杆纵距为15 。
(5) 小横杆纵间间距为15 ，步距为18。第一道小横杆距钢挑
梁面150 .
(6) 大横杆步距为18,排距为10。第一道大横杆距钢挑梁面
1 。
(7 )在铺设脚手架板的各层架体外立杆内侧用3宽，19厚多层胶合板作挡脚板，挡脚板涂刷黄黑相间的斜横道标志。
(8)架体外立面施挂绿色环保密目网，架体最底层用胶合板满铺。

悬挑架剖面图

好48翩管
uuui.

悬挑架立面图
四、悬挑锚固钢筋的具体要求
1、使用的圆钢必须有出厂合格证，合格证的编号与进场钢材标识牌相互吻合，即合格证能代表进场钢材的质量技术措施指标.
2、进场圆钢钢筋必须进行取样，经复试合格后才能使用
3、进场钢材应平直,无损伤，表面不得有裂纹、油污、颗粒状或老锈。
4、经复试不合格的应立即退场，来不及退场的应标识不合格品牌，进行封存，若作他用或退场，应征得技术负责人的同意并办理他用或退场手续。
5、所加工的钢筋尺寸必须符合施工规范的要求；
五、脚手架的拆除：
1、拆脚手架应设置警戒区，并有专人负责警戒。
2、拆脚手架前应将脚手架上的留存材料、杂物等清除干净.
3、脚手架拆除顺序一般为竹手板-栏杆-牵杆-横杆-立杆，按自上而下
先装者后拆，逐步拆除，一步一清，不得采用踏步式拆法，不准上下同时作业。
4、拆下的杆件与零配件应按类分堆（零配件装入容器），用吊车吊下，严禁高空抛掷.
5、拆下的杆件和零配件运到地面时，应随时按品种分规格堆放整齐，妥善保管，有损坏者给予维修和保养.
六、安全措施：
1、搭设脚手架必须由经安全教育持岗位证的架了工承担，凡患有高血压、心脏病者不得上脚手架操作。
2、搭拆脚手架时，工人必须戴好安全帽，系好安全带，工具及零配件要放在工具袋内，穿防滑鞋工作，袖、裤要扎紧。
3、施工现场带电线路如无可靠的安全措施，一律不准通过脚手架，非电工不准擅自拉接电线和电器装置。
4、严禁在脚手架上堆放钢模板、木材等施工多余的材料，以确保脚手架畅通及防止超载。
5、吊运脚手片、脚手管等时必须用专用保险钩，否则严禁起吊，并要堆放整齐，并严格控制脚手架上的荷载。
6、严禁随意拆除脚手架拉接与防护措施，如特殊需要须经安全科批准。
7、架子工在搭拆架子时，上下职工必须相互配合，严禁开玩笑、严禁酒后作业.
8、为了切实做好防火措施，在每步脚手架的四大角挂设一组四公升的干粉或清水灭火器。
9、为了做好冬季防滑措施与超载，在每次冰雪过后，立即派人清扫每层脚手架的积雪。
10、为了保证脚手架的长期使用，如有破损，由搭设班组进行维护。
七、计算书：
计算参数：立杆纵距La=1。5m，横距Lb=0.8m，步距H=1.8m，铺设竹手板1层，竹片板1层，施工荷载QK=2KN/ ，挑架高度按18m计入。工字钢自重为0.205KN/M
(一) 静荷载：
立 杆(1.8 x 1+1.5) x 2 根 x 38。4N/M=253N
大横杆1 根 X1。8Mx 1 步 X 38.4N/M=69N
小横杆1 根 x1。2Mx 1 步 x38。4N/M=46N
栏杆 2 根 x1.8Mx 1 步 x38。4N/M=138N扣 件12个/步X1步x 15N/个=180N
x1.8Mx 1 步 x 3N/M =540N
脚手片
安全网
1Mx1.8Mx 1 步 x 3N/M =540N
1。8Mx21。85Mx5N/M =197N
（二）、外挑架验算：
1、0.8M外挑架（悬挑架采用16#槽钢）:
计算间图：

20
350
450

内力计算
F=S/2=14。 42KN
MA=F ( 0.3+0.8)=15.862KN/M
MY=MA ：2=7.931KN
NA=NY+2F=7 。931+2x14。42=36。771KN
① 正应力验算：
6=MA ：W x
x
=15.862x 106 ：108.3x103
=187.63〈f=225 符合
② 混凝土局压验算：(混凝土: C30 fcm=15N/cm)
A=1 x 1=12
6=NA/A=37。38 x 103/1=3.738<fcm 符合
2、锚固钢筋验算：
G/2 x( 0.3+0。5 ) =N x 2
N=5 。 76KN
N〈fa=53.4KN符合要求,所以©16圆钢能承受拉力.
(三) 验算单根钢管立杆的局部稳定：
1、杆稳定性：入=h//I=18/15.78=114 e=0。48g A=4892
N1/^1A1+6m=22064/ ( 0.489x 489)+35=127。27N/mm 2
KA xKh xf=0。85 x 0.8x 205=139。4N/mm 2>127。27N/mm 2
满足要求，安全
2、验算整体稳定性：b=0。8M 竖向3.3M入x=6。68 U=25
入 s=25 x 66.86=171。5 中=0.242
KA=0.85Kh=0.8 KA xK hxf=0o 85x0。8 x 205=139。4N/mm 2
N/中A=22064/0。242 x 2 x 489=93。22N/mm 2
N/中A <KAxKhxf满足要求，可以
(四) 风荷载架子整体稳定性验算：
1、抗风强度验算：WO=0.4KN/mm 2U21o 86
Vstw=0.104 x 1.2x( 1+1 ) =0.2736
(1 )、验算连接主体点抗风强度：
W=075 |3zUz VstwWo
0。75x1。0x1。86x0。2736 x 0.4=0。153KN/mm 2
每个边墙点产生的拉力或压立：
Nt=1。4x5.4x3。6x0。153=3.82KN〈6。01KN (扣件)
(2)、验算架子整体稳定：
N/中A+M/bA 1<Ka xKhxf
Q=1.4LW=1.4 x1.8x0。153=0。386KN/m
M=1/8 x3。86 x 3.3=0.525KN/m
M/bA 1=0O 525/10x 8 x 489 x 2=0。671N/M 2
M/bA 1+ N/中A=38。22+0.671=38。89N/M 2
KAxKhxf=0.85x0。8 x 205=139。4N/mm 2 满足要求，可以
