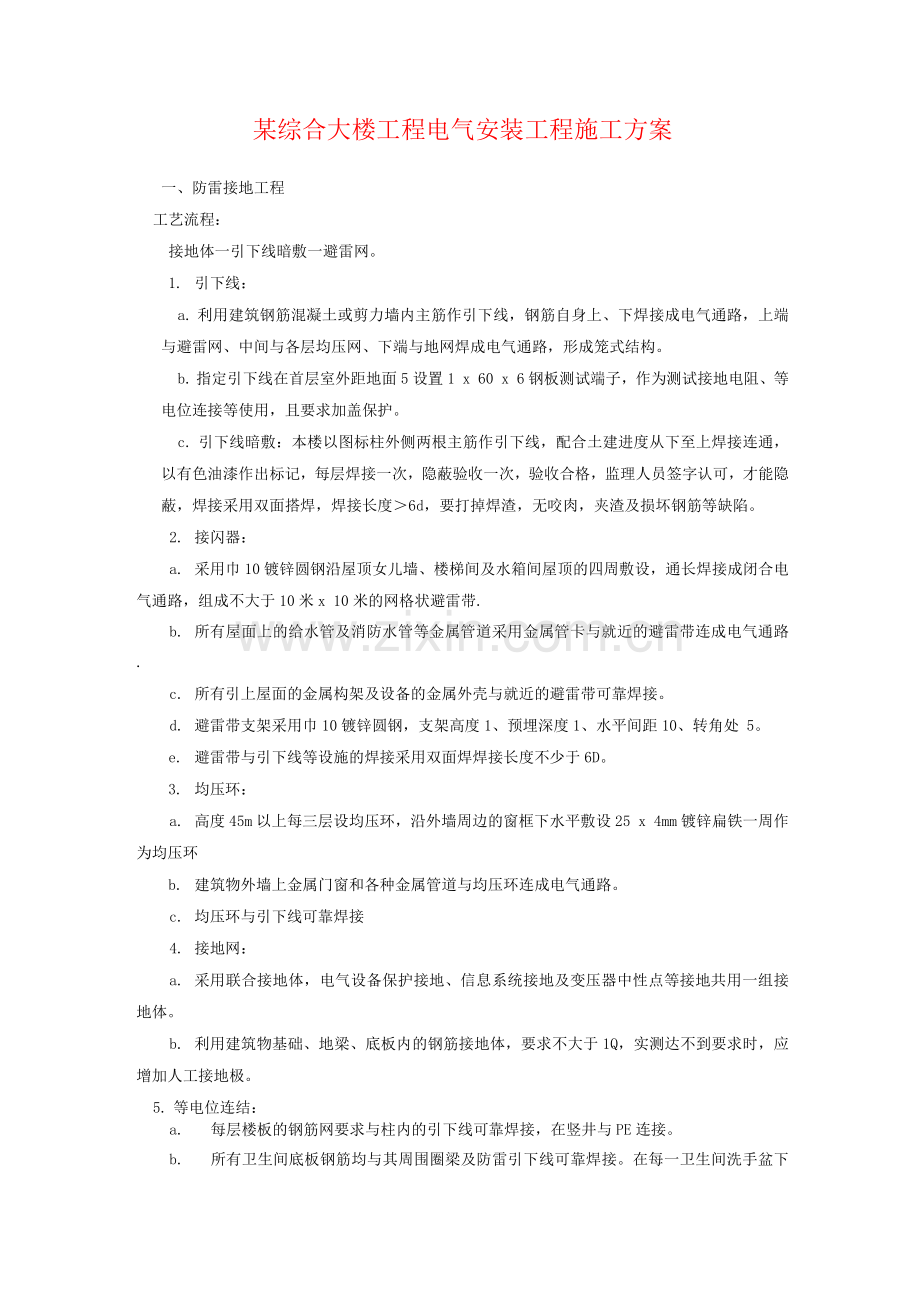

某综合大楼工程电气安装工程施工方案
一、防雷接地工程
工艺流程：
接地体一引下线暗敷一避雷网。
1. 引下线：
a. 利用建筑钢筋混凝土或剪力墙内主筋作引下线，钢筋自身上、下焊接成电气通路，上端与避雷网、中间与各层均压网、下端与地网焊成电气通路，形成笼式结构。
b. 指定引下线在首层室外距地面5设置1 x 60 x 6钢板测试端子，作为测试接地电阻、等电位连接等使用，且要求加盖保护。
c. 引下线暗敷：本楼以图标柱外侧两根主筋作引下线，配合土建进度从下至上焊接连通，以有色油漆作出标记，每层焊接一次，隐蔽验收一次，验收合格，监理人员签字认可，才能隐蔽，焊接采用双面搭焊，焊接长度＞6d，要打掉焊渣，无咬肉，夹渣及损坏钢筋等缺陷。
2. 接闪器：
a. 采用巾10镀锌圆钢沿屋顶女儿墙、楼梯间及水箱间屋顶的四周敷设，通长焊接成闭合电气通路，组成不大于10米x 10米的网格状避雷带.
b. 所有屋面上的给水管及消防水管等金属管道采用金属管卡与就近的避雷带连成电气通路.
c. 所有引上屋面的金属构架及设备的金属外壳与就近的避雷带可靠焊接。
d. 避雷带支架采用巾10镀锌圆钢，支架高度1、预埋深度1、水平间距10、转角处 5。
e. 避雷带与引下线等设施的焊接采用双面焊焊接长度不少于6D。
3. 均压环：
a. 高度45m以上每三层设均压环，沿外墙周边的窗框下水平敷设25 x 4mm镀锌扁铁一周作为均压环
b. 建筑物外墙上金属门窗和各种金属管道与均压环连成电气通路。
c. 均压环与引下线可靠焊接
4. 接地网：
a. 采用联合接地体，电气设备保护接地、信息系统接地及变压器中性点等接地共用一组接地体。
b. 利用建筑物基础、地梁、底板内的钢筋接地体，要求不大于1Q，实测达不到要求时，应增加人工接地极。
5. 等电位连结：
a. 每层楼板的钢筋网要求与柱内的引下线可靠焊接，在竖井与PE连接。

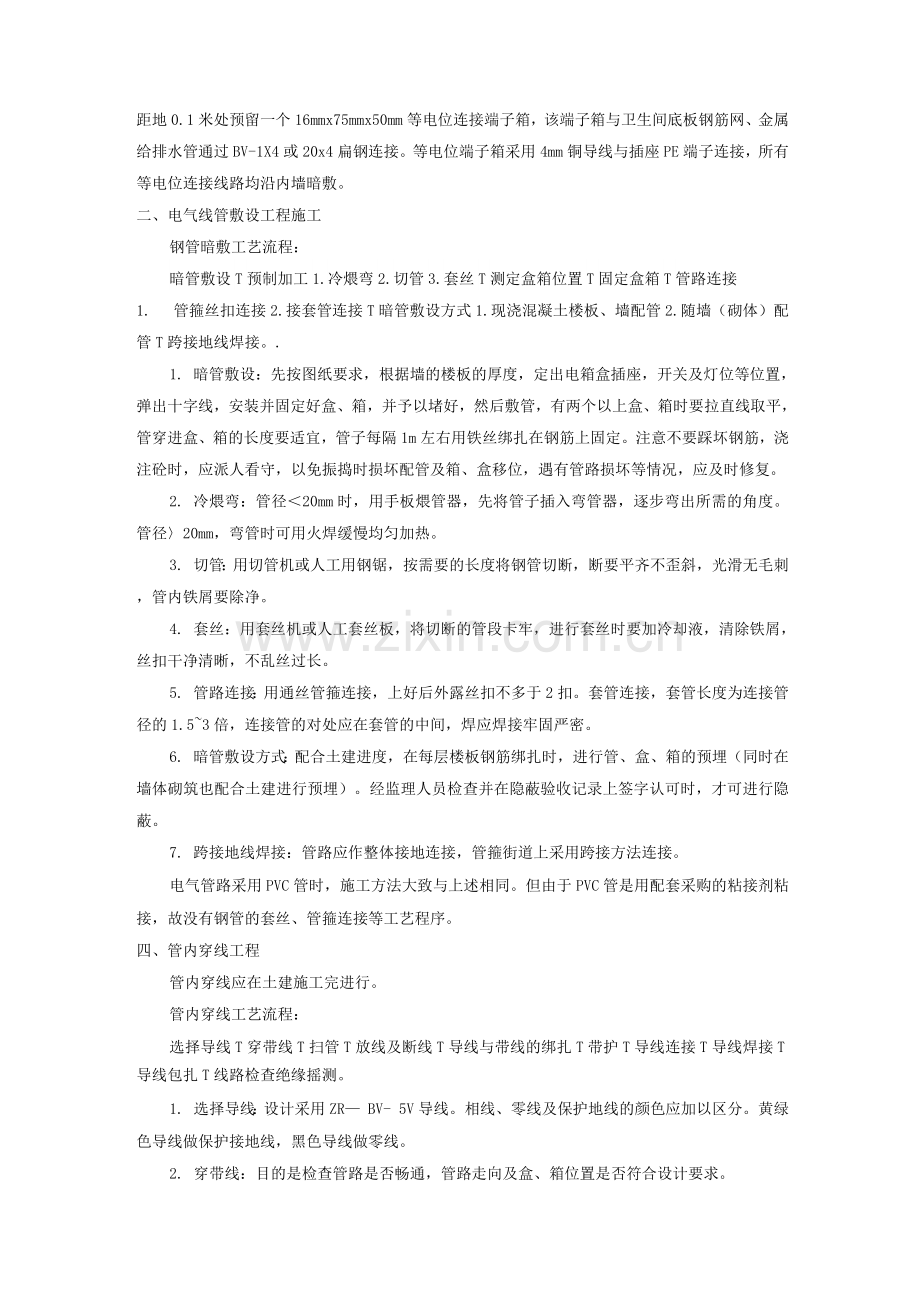

b. 所有卫生间底板钢筋均与其周围圈梁及防雷引下线可靠焊接。在每一卫生间洗手盆下距地0.1米处预留一个16mmx75mmx50mm等电位连接端子箱，该端子箱与卫生间底板钢筋网、金属给排水管通过BV-1X4或20x4扁钢连接。等电位端子箱采用4mm铜导线与插座PE端子连接，所有等电位连接线路均沿内墙暗敷。
二、电气线管敷设工程施工
钢管暗敷工艺流程：
暗管敷设T预制加工1.冷煨弯2.切管3.套丝T测定盒箱位置T固定盒箱T管路连接
1. 管箍丝扣连接2.接套管连接T暗管敷设方式1.现浇混凝土楼板、墙配管2.随墙（砌体）配管T跨接地线焊接。.
1. 暗管敷设：先按图纸要求，根据墙的楼板的厚度，定出电箱盒插座，开关及灯位等位置，弹出十字线，安装并固定好盒、箱，并予以堵好，然后敷管，有两个以上盒、箱时要拉直线取平，管穿进盒、箱的长度要适宜，管子每隔1m左右用铁丝绑扎在钢筋上固定。注意不要踩坏钢筋，浇注砼时，应派人看守，以免振捣时损坏配管及箱、盒移位，遇有管路损坏等情况，应及时修复。
2. 冷煨弯：管径＜20mm时，用手板煨管器，先将管子插入弯管器，逐步弯出所需的角度。管径〉20mm，弯管时可用火焊缓慢均匀加热。
3. 切管：用切管机或人工用钢锯，按需要的长度将钢管切断，断要平齐不歪斜，光滑无毛刺，管内铁屑要除净。
4. 套丝：用套丝机或人工套丝板，将切断的管段卡牢，进行套丝时要加冷却液，清除铁屑，丝扣干净清晰，不乱丝过长。
5. 管路连接：用通丝管箍连接，上好后外露丝扣不多于2扣。套管连接，套管长度为连接管径的1.5~3倍，连接管的对处应在套管的中间，焊应焊接牢固严密。
6. 暗管敷设方式：配合土建进度，在每层楼板钢筋绑扎时，进行管、盒、箱的预埋（同时在墙体砌筑也配合土建进行预埋）。经监理人员检查并在隐蔽验收记录上签字认可时，才可进行隐蔽。
7. 跨接地线焊接：管路应作整体接地连接，管箍街道上采用跨接方法连接。
电气管路采用PVC管时，施工方法大致与上述相同。但由于PVC管是用配套采购的粘接剂粘接，故没有钢管的套丝、管箍连接等工艺程序。
四、管内穿线工程
管内穿线应在土建施工完进行。
管内穿线工艺流程：
选择导线T穿带线T扫管T放线及断线T导线与带线的绑扎T带护T导线连接T导线焊接T导线包扎T线路检查绝缘摇测。
1. 选择导线：设计采用ZR— BV- 5V导线。相线、零线及保护地线的颜色应加以区分。黄绿色导线做保护接地线，黑色导线做零线。
2. 穿带线：目的是检查管路是否畅通，管路走向及盒、箱位置是否符合设计要求。
穿带线方法：
a. 带线一般用1.2~2mm的铁丝，先将铁丝的一端弯成不封的圆圈，再利用穿线器将带线穿入管路内，在管路的两端均留有10~15cm的余量。
b. 在管路较长或转管较多时，可以在敷设管路的同时将带线一并穿好。
c. 穿带线受阻时，应用两根铁丝同时绞动，使两根铁丝的端头互相钩绞在一起，然后将带线拉出。
3. 清扫管路：目的是清扫管路中的灰尘、泥沙等杂物。
清扫管路的方法是将布条的两端牢固绑扎在带线上，两人来回拉动，将管内杂物拉出来。
a. 放线：放线前应根据设计要求，核对导线的型号、规格，把导线放在线架或放线车上。
b. 断线：剪断导线时，导线的预留长度应按以下四种情况考虑。
c. 接线盒、开关盒、插座盒及灯头盒内导线的预留长度应为25cm。
d. 配电箱内导线的预留长度应为配电箱箱体周长的1/2。
e. 出户导线的预留长度应为1.5m。
f. 公用导线在分支处，可不剪断导线而直接穿过。
4. 导线与带线的绑扎：当导线根数较少时，例如2〜3根，可将导线前端的绝缘层削去，然后将线芯直接插入带线的盘圈内折回压实。绑扎牢固。使绑扎处形成一个平滑的锥形过渡部位。当导线根数较多或截面较大时，将导线前端的绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠绕绑扎牢固，使绑扎接尖处形成一个平滑锥形过渡部位，便于穿线。
5. 管内穿线：穿线前，应先检查钢管各个管的护是否齐整，如有遗漏或损坏，应补齐和更换。当管路较长中转弯较多时，要在穿线的同时往管内吹入适量的滑石粉。两人穿线时应协调配合，一拉一送。
6. 导线连接：
(1) 导线连接应具备条件：
a. 导线接头不能增加电阻值。
b. 受力导线不能降低原机械强度。
c. 不能降低原绝缘强度。
(2) 削绝缘层使用的工具及方法：常用工具有电工刀、钢丝钳和肃线钳。一般4平方毫米以下的导线原则上使用剥削钳。用电工刀时，不允许采用刀在导线周围转圈剥削绝缘层的方法。
(3) 导线的直线连接：
a. 4平方毫米及以下的单芯连接用绞接法。
b. 6平方毫米及以上用缠绕卷法（分加辅助线和不加辅助线两种）。
（4）导线在接线盒内的连接：
a. 单芯线并接头。
b. 不同直径导线接头：搪处理后，将细线在粗线上距离绝缘台15mm处交叉，并将线端部向粗导线（独根）端缠绕5-7圈，将粗导线端折回压在细线上。
7. 导线包扎：采用塑料绝缘胶粘带包扎。
8. 线路检查及绝缘摇测：
a. 线路检查：接、焊、包全部完成后，进行自检和互检，检查是否符合设计要求，施工规范和验收标准。不符合的立即纠正，符合的可进行绝缘摇测。
b. 绝缘摇测：电气器具未安装前进行线路绝缘摇测时，首先将灯头盒内导线分开，开关盒内导线连通。摇动速度保持在120r/min左右，读数应采用一分钟后的读数，并做好记录。
五、密集型母线及桥架安装工程
安装工艺流程：
设备点件检查-支架制作安装-母线（桥架）安装-试运行验收。
1. 设备点件检查：
a. 母线、桥架到货后，由施工单位、监理、供货单位共同进行点件检查，并做好开箱记录。
b. 根据货单检查其型号、规格、数量及配套零配件是否符合设计要求和订货合同。检查其文件资料是否齐全准确。
c. 检查母线分段标志是否清晰齐全，外观无损伤变形。绝缘电阻应大于0.5MQ（组装时测试）。
d. 发现不符设计要求和质量要求时，必须妥善处理，监理人员允许安装时，才能进行安装。
2. 支架（含桥架的托臂、吊架等）制作及安装：
a. 母线在竖井内安装，穿过每层楼板的支架由生产厂配套供货，我公司负责安装。桥架的托臂，支吊架等也由桥架厂生产，我们安装。
b. 我公司用角钢自制的支架，用切割机下料，电焊焊接，台钻或手电钻钻孔。以膨胀螺丝固定，并加垫片和双螺母紧固。安装后刷红丹、油漆防腐。支架与接地干线连通。
c. 支架安装后间距不超过2m，在有插接箱、三通、弯头等处要有支架（托臂、吊架等）。
3. 密集型封闭插接母线应按设计和产品技术文件规定组装，组装前逐段进行绝缘测试。
a. 母线应直接用螺栓固定在弹簧支架上，螺栓架装平垫和弹簧垫固定牢固。
b. 母线外壳连接及地线跨接板连接应牢固，严禁焊接。母线外壳两端应与接地干线连
接。
4. 试运行验收：
a. 母线安装完，应整理清扫干净，用摇表检测相对相，相对的绝缘电阻值，并做好记录。
b. 检查测试符合设计要求，送电空载24小时无异常现象，可办理好验收手续。
六、低压电缆头制作安装工程
操作工艺流程：
摇测电缆绝缘T剥电缆、打卡子、焊地线一包缠电缆一套电缆终端头套一压电缆芯线接线鼻子T与设备连接。
1. 摇测电缆绝缘
a, 选用5V摇表，对电缆进行摇测，绝缘电阻应在10MQ以上。
b. 电缆摇测完毕后，应将芯线分别对地放电。
2. 剥电缆、打卡子
a. 根据电缆与设备连接的具体尺寸，量电缆并做好标记，锯掉多余电缆，根据电缆终端头套型号尺寸要求，剥除外护套。
b. 将地线的焊接部位用钢锉处理，以备焊接。
c. 在打钢带卡子的同时，将10平方毫米股铜线排列整齐后卡在卡子里。
d. 可利用电缆本身钢带宽的二分之一做卡子，采用咬的方法将卡子打牢，必须打两道，防止钢带松开，两道卡子的间距为15mm。
e. 剥电缆铠甲，用钢锯在第一道卡子向上3〜5mm处，锯一环形深痕，深度为钢带厚度的2/3,不得锯透。
f. 用螺丝刀在锯痕处将钢带挑起，用钳子将钢带撕掉，随后将钢带锯处用钢锉修理钢带毛刺，使其光滑。
3. 焊地线：地线采用焊锡焊焊接于电缆上，焊接应牢固，不应有虚焊现象，应注意不要将电缆烫伤。
4. 包缠电缆、套电缆终端头套：
a. 剥去电缆统包绝缘层，将电缆头套下部先套下电缆。
b. 根据电缆头的型号尺寸，按照电缆头套长度和内径，用塑料带采用半叠法包缠电缆。
塑料带包缠应紧密，形状呈枣核状。
c. 将电缆头套上部套上，与下部对接套严。
d. 加热收缩温度为110〜120P。因此，调节喷灯火焰呈黄色柔和火焰，谨放蓝色高温火焰，以免烧伤热收缩材料。
e. 开始加热材料时，火焰要慢慢接近材料，在材料周围移动，均匀加热，并保持火焰朝着前进（收缩）方向预热材料。
f. 火焰应螺旋将前进，保证绝缘管沿周围方向充分均匀收缩。
5. 压电缆芯线接线鼻子与设备连接：
a. 从芯线端头量出长度为鼻子的深度，另加5mm，剥去电缆芯线绝缘层。
b. 将芯线插入接线鼻子内，用压线钳压紧接线鼻子，压接应在两道以上，并进行搪锡处理。
c. 根据接线端子的型号，选用螺栓将电缆接线鼻子压接在设备接线端子上，与设备连接。注意应使螺栓由上向下或由内向外穿，垫片和弹簧应安装齐全。
七、弱电工程（火灾自动报警系统和紧急广播与背景音乐系统）
1. 管线敷设：
a. 从消防控制中心引出至弱电竖井的线路、弱电竖井内的线路均采用带盖耐火线槽NH-MR2x1明敷设。明敷线管外涂防火涂料，涂层厚度须满足规范要求。
b. 回路信号线、电话线、消火栓指示灯电源线、模块引出的输入输出线均采用阻燃两芯双绞软铜线ZR-RVS-2x1.5,DC24V电源干线采用阻燃单芯铜线ZR—BV—2J, DC24V电源支线采用阻燃两芯双绞铜线ZR—BV—2x2.5，联动台硬接线采用NH—KVV—7「.5，电梯控制显示线由电梯厂家确定。
c. 平面管线采用电线管MT20或MT25沿墙、柱或楼板暗敷，在弱电竖井采用金属线槽保护明敷。
d. 除注明外，1〜4芯穿MT20, 5〜10芯穿MT25。
e. 从接线盒、线槽等引到探测器盒、控制设备盒的线路加金属软管保护。
f. 探测器的传输线路采用双色导线，“+”线为红色，"-”线为蓝色。整个工程中，相同用途的导线颜色应一致。接线端子和导线两端应加以标号和线标。
g. 接线端子箱内的端子采用压接端子板，接线端子加相应标号。
h. 所有导线只能在接线盒内分支和连接，在管内和线槽内的导线中间不能有接头。分支和连接应采用接线端子，导线端头应搪锡。
2. 系统接地
a. 在消防控制中心设接地端子箱，内置专用接地板.从接地板用两根接地干线ZR—BV—1x25mm2穿电线管MT32沿墙、楼板明敷到地下室低压配电房，与大楼的总接地端子板连接。消防室内做局部等电位联结。
b. 系统接地与大楼防雷接地等共用接地体，消防控制中心接地板处接地电阻不大于1Q。
c. 每个消防模块箱内设消防接地端子排，并采用专用接地支干线ZR—BV—1x10穿MT25暗敷与机房等电位端子箱连接。由消防接地端子排引到各消防电子设备的专用接地支线和消防控制中心内各消防电子设备的专用接地支线ZR—BV—1x4mm2,穿MT20暗敷设。
d. 采用交流220V供电的消防设备其金属外壳和金属支架应与PE线连接。
1 ）设备和管线安装完工后对各楼板洞和墙洞采用防火材料进行封堵。
2）火灾自动报警系统的设备，采用经中家消防电子产品质量监督检验中心检验合格的产品。
